24
Montage de l'élement de chauffe électrique

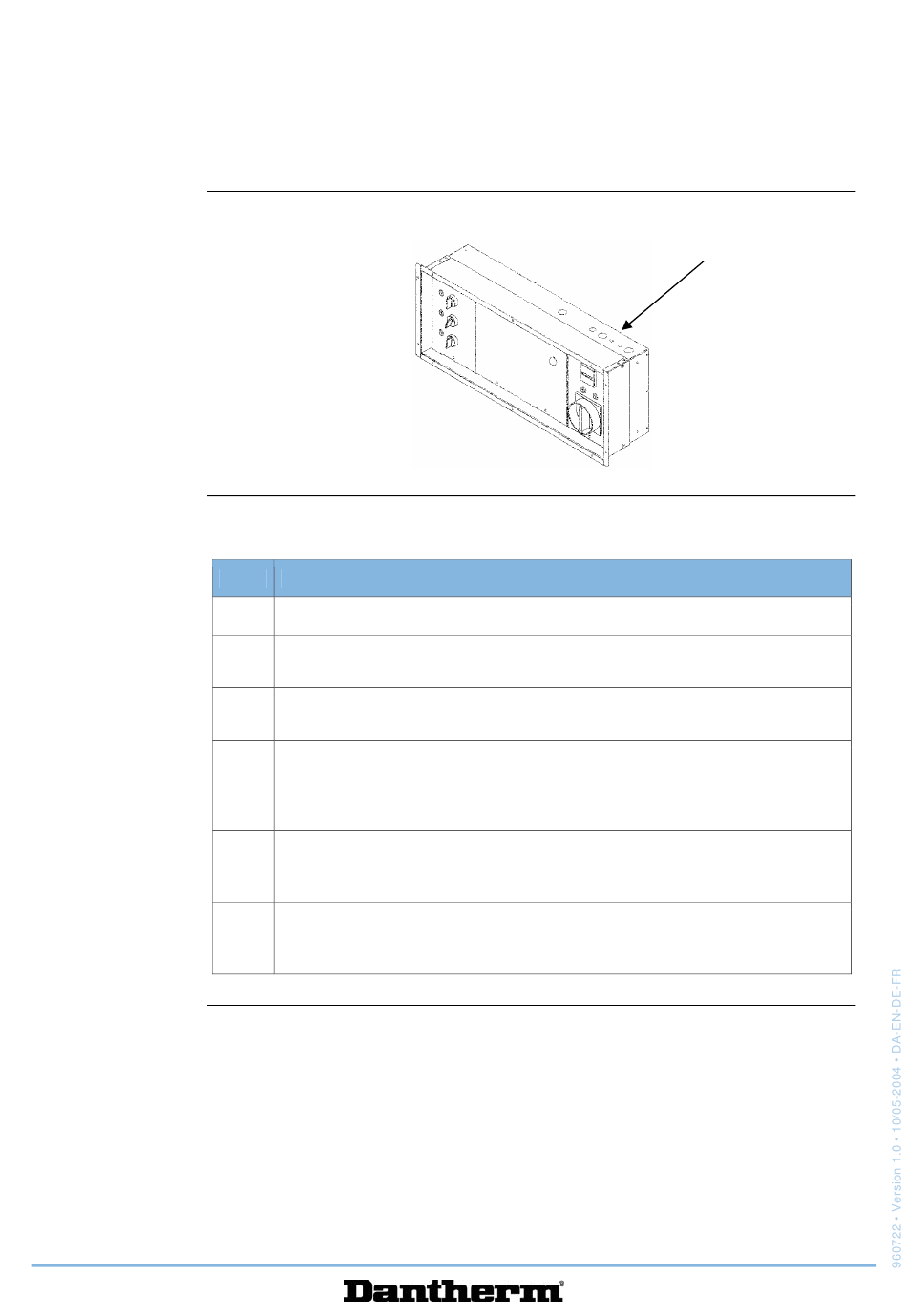

Illustration
Utiliser l'illustration suivante pour la procédure décrite ci-dessous:
Procédure
Veuillez suivre les étapes suivantes pour monter l'élement de chauffe électrique:
Étape
1
Mettre l'appareil totalement hors tension
2
Dévisser les 6 vis Torx qui maintiennent le panneau supérieur externe en
place et enlever celui-ci.
3
Ôter le panneau supérieur interne (voir illustration dans la section
"Introduction")
4
Placer l'élément de chauffe électrique sur la plaque qui paraîtra en dessous
des panneaux supérieurs ôtés. Le fixer avec les 4 vis Torx.
Le côté avec les câbles doit tourner vers la face du CDS, où est situé le
tableau de commande.
5
Dégager les 2 câbles en coupant les strips et les mener par les trous
découpés dans la plaque du milieu et puis vers le tableau de commande
(voir illustration ci-dessus)
6
Remonter les panneaux supérieures internes et externes.
Maintenant vous êtez prêt à monter l'élement de chauffe électrique. Voir
déscription dans la section suivante.
Trous découpés pour les fils
Action
