Montage
Support de
Le support fourni peut et doit être utilisé, tant pour une installation murale qu'en faux
montage polyvalent
plafond. Le support inclinera automatiquement l'unité de 1 ° vers l'évacuation de l'eau de
condensation lors d'une installation en faux plafond (fig. 16) et d'un montage au mur (fig. 17).
Montage mural
Veuillez suivre la procédure suivante pour fixer le HCC 260/360 verticalement à un mur.
Étape Action
1
2
3
4
5
6

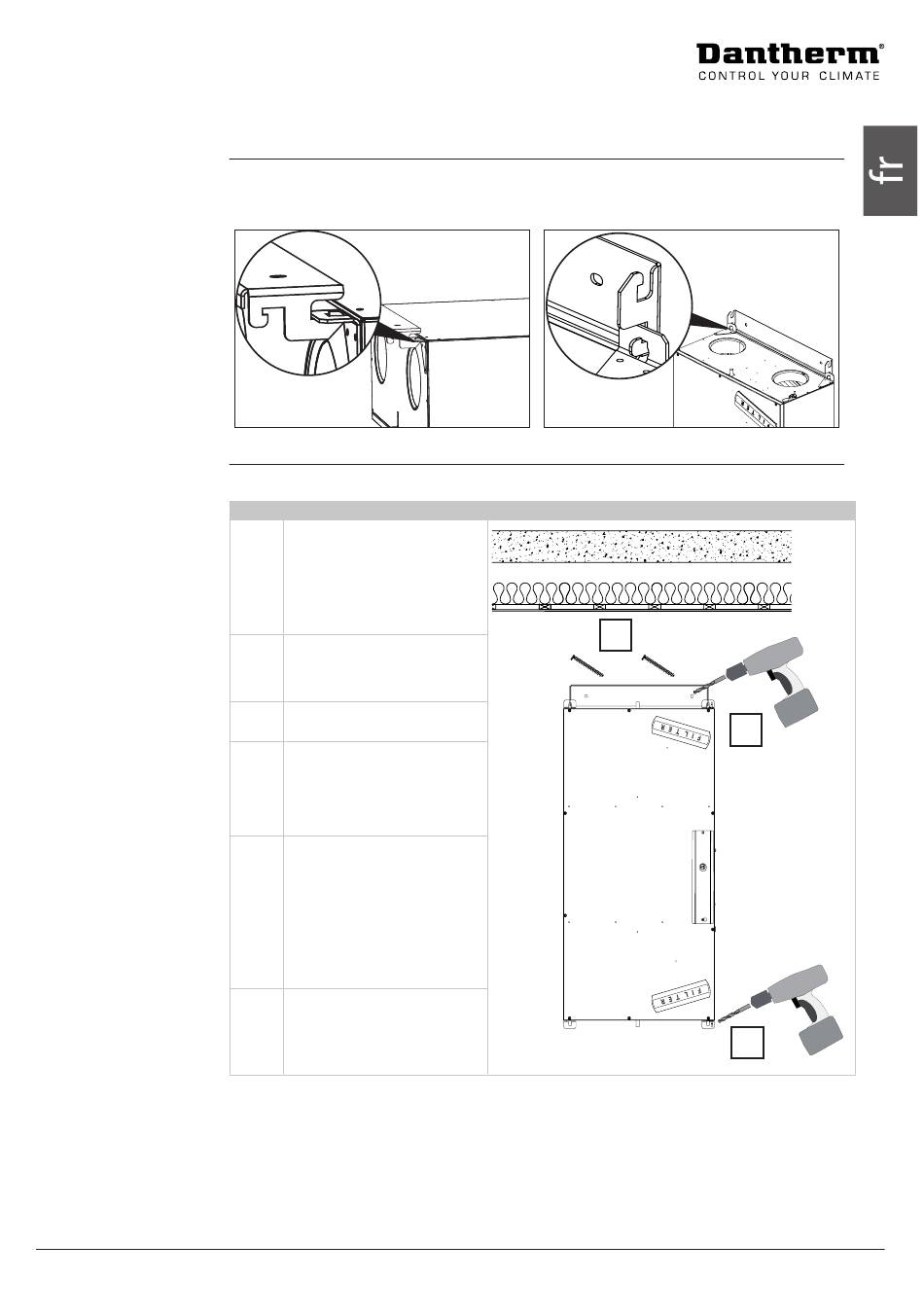

Fig. 16
Percez deux trous pour le
support, en respectant les
dimensions indiquées à la
section "Exigences générales
de positionnement" on page
14.
Montez le support à l'aide
des vis adéquates.
Soulevez l'appareil sur le
support.
Forez et fixez deux vis
adéquates dans le support
inférieur.
Raccordez les gaines selon
l'illustration de la page 17.
IMPORTANT : les gaines d'air
extérieur T1 et T4 doivent
TOUJOURS être dirigées vers
le raccordement des gaines
dans le bas.
Raccordez les conduites et le
tuyau de vidange.
Illustration
2
Fig. 17
1
4
19
