- Page 1 Manuel d'installation et d'entretien Vent R/C 2/4/6 Français Version 2.3 - 971764...
- Page 2 Manuel d'installation et d'entretien Version 2.3 1 sur 31...
- Page 3 Manuel d'installation et d'entretien Version 2.3 NDEX 1. D ........................3 ESCRIPTION GÉNÉRALE 1.1C .................... 3 ONSTRUCTION DE L UNITÉ 2. T ............................5 RANSPORT 3. I ............................6 NSTALLATION 3.1 G ........................6 ÉNÉRALITÉS 3.2 M C/R 6 ..................6 ETTRE EN PLACE LA 3.3 M R 4 ..................
- Page 4 Version 2.3 Généralités Les unités à récupération de chaleur Dantherm du type VentR/C sont des unités de ventilation complètes dotées d'un échangeur thermique rotatif à contrôle de fréquence ou d'un échangeur de chaleur à courants croisés avec des ventilateurs à contrôle de fréquence et dérivation, de filtres de soufflage d'air et de filtres d'air rejeté...

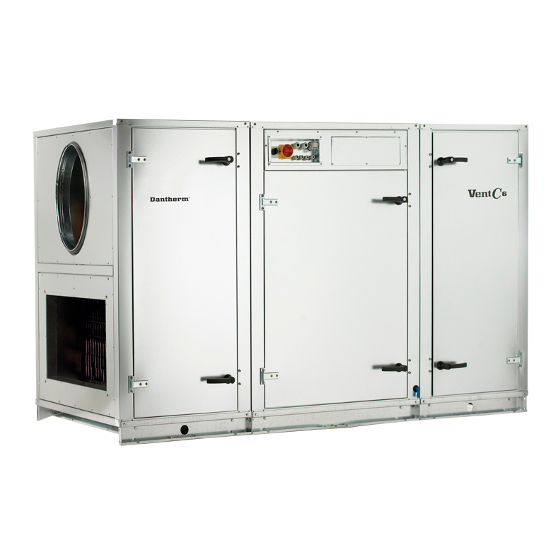

- Page 5 Manuel d'installation et d'entretien Version 2.3 Vent C 6 (vue post. gauche) Filtre à air neuf F7 Filtre à air rejeté F5 Ventilateur de soufflage d'air Ventilateur d'air rejeté Tableau élect. et circuit imprimé STXC2 Échangeur thermique à courants croisés Dérivation Bac à...
- Page 6 Manuel d'installation et d'entretien Version 2.3 Transport Toutes les unités Vents sont fournies sous la forme d'unités complètes. Sur demande, les plus grands modèles, les Vent R/C 6 peuvent être séparés en trois parties, ce qui permet un transport aisé vers des locaux techniques à...
- Page 7 Manuel d'installation et d'entretien Version 2.3 Installation de l'unité Généralités Pour éviter la transmission des vibrations à d'autres éléments dans la pièce, l'unité doit être placée sur une surface dure, stable et de niveau. S'assurer que l'accès aux couvercles d'inspections est dégagé et qu'ils peuvent être complètement ouverts. Mettre en place les unités Vent C/R 6 La Vent R/C 6 est livrée sous la forme d'unité...
- Page 8 Manuel d'installation et d'entretien Version 2.3 Mettre en place les unités Vent R 4 Si les dimensions hors-tout de la VentR 4 sont trop grandes pour permettre le passage des portes lors du transport, les panneaux de protection devant et derrière l'échangeur thermique rotatif peuvent être temporairement démontés, permettant ainsi de réduire largeur hors-tout de l'unité...
- Page 9 Manuel d'installation et d'entretien Version 2.3 Raccordement des gaines Les raccordements des gaines disposent d'un marquage décrivant les quatre flux d'air pour un raccord facile et non problématique. Les raccordements des gaines circulaires sont fournis avec des joints d'étanchéité de caoutchouc, permettant un raccord de gaine direct sur la pièce de raccord de l'unité.
- Page 10 Manuel d'installation et d'entretien Version 2.3 Montage des accessoires L'unité Vent peut être fournie avec différents accessoires. Les accessoires (sauf pour la sonde de soufflage d'air) sont livrés avec l'unité, mais dans un emballage distinct. 3.7.1 Sonde de soufflage d'air La sonde de soufflage d'air (noire) est déjà...
- Page 11 Manuel d'installation et d'entretien Version 2.3 3.7.3 Batterie de réchauffage eau chaude Si une batterie de réchauffage est fournie avec l'unité, les dimensions de raccord de la batterie de réchauffage sont les mêmes que les dimensions de raccord de l'unité Vent. La batterie de réchauffage peut ainsi être raccordée directement dans la gaine de soufflage d'air.
- Page 12 Manuel d'installation et d'entretien Version 2.3 3.7.4 Registre à persiennes/clapet de réglage Si un registre à persiennes/clapet de réglage est fourni avec l'unité, les dimensions de raccord du registre à persiennes/clapet de réglage sont les mêmes que les dimensions de raccord de l'unité Vent et le clapet peut ainsi être raccordé...
- Page 13 Manuel d'installation et d'entretien Version 2.3 Raccord électrique L'alimentation électrique secteur est raccordée directement à la borne (X1) sur le tableau de commande de l'unité de ventilation de la manière suivante : VentR: Desserrer les quatre vis qui maintiennent le tableau de commande et retirer ce dernier. Faire passer le câble de raccordement à...
- Page 14 Manuel d'installation et d'entretien Version 2.3 Raccordement à la terre protégée En ce qui concerne la résistance à l'électricité statique, il est recommandé que l'armoire du MMI STCU soit connectée à une terre protégée. Il en est de même dans la mesure du possible pour l'armoire STLD de débits d'air.
- Page 15 Manuel d'installation et d'entretien Version 2.3 Raccord électrique des accessoires Le raccordement électrique pour le courant de commande des accessoires se fait directement sur le circuit électrique STXC2 de l'unité Vent (sauf pour les batteries de réchauffage qui sont raccordées par prise). Dans les VentR 2/4/6 et VentC 6, le circuit imprimé...
- Page 16 Manuel d'installation et d'entretien Version 2.3 Raccord électrique des accessoires Dans les VentR 2/4/6 et VentC 6, le circuit imprimé STXC2 est situé derrière le tableau de commande, tandis que dans les VentC 2/4, il est situé sous le filtre d'échappement. En sortie d'usine, le commutateur DIP sur le circuit imprimé...
- Page 17 Manuel d'installation et d'entretien Version 2.3 Démarrage L'unité peut être démarrée quand tout a été installé et que tous les raccords ont été faits. Fermer tous les couvercles d'inspection et démarrer l'unité à partir de l'interrupteur principal (1). Choisir ensuite le mode opérationnel sur l'interrupteur fonctionnel (2).
- Page 18 Manuel d'installation et d'entretien Version 2.3 Réglages d'usine En appuyant sur les boutons Man, Auto et Enter en même temps et pendant 10 secondes, les réglages usine par défaut du système de commande sont rétablis. Les valeurs par défaut pour les unités de ventilation sont les suivantes : Monday 12:21 Factory menu...
- Page 19 Manuel d'installation et d'entretien Version 2.3 Réglages de la configuration. En appuyant sur les touches Man et Auto en même temps et pendant 5 secondes, les réglages de la configuration pour le système de commande sont sélectionnés. Monday 12:21 Configuration menu Exhaust volume Humidity sensor Auto filter surv.
- Page 20 Manuel d'installation et d'entretien Version 2.3 NONE : aucun moteur de registre raccordé. ON/OFF : un moteur de registre ON/OFF est raccordé. 0-10 V : le moteur de registre (0-10 V) de modulation est raccordé. Important ! Après avoir modifié un paramètre, appuyer sur Enter pour sauvegarder la nouvelle valeur. État du fonctionnement On peut lire à...
- Page 21 Manuel d'installation et d'entretien Version 2.3 Entretien et maintenance L'unité Vent doit être arrêtée à l'aide de l'interrupteur sur le tableau de commande puis à l'aide du l'interrupteur principal/d'entretien directement sur l'unité Vent avant d'entreprendre tout entretien. Ne pas ouvrir les couvercles d'inspection avant l'arrêt total des ventilateurs ! En règle générale, les entretiens doivent s'effectuer aux intervalles suivants : Composant Tous les 6 mois...
- Page 22 Manuel d'installation et d'entretien Version 2.3 Échangeur thermique rotatif sur les unités Vent R La propreté et l'absence de dommages au niveau de l'échangeur thermique rotatif doivent être vérifiées tous les 6 mois. L'échangeur thermique rotatif se nettoie de la manière suivante : ...
- Page 23 Manuel d'installation et d'entretien Version 2.3 Ventilateurs Vérifier la propreté des ventilateurs au moins une fois tous les 12 mois. Les ventilateurs se nettoient de la manière suivante : Passer l'aspirateur au niveau des roues de ventilateur si elles ne sont que légèrement sales. ...
- Page 24 Manuel d'installation et d'entretien Version 2.3 Recherche des erreurs sur l'inverseur de fréquence pour la roue de chauffage Recherche des erreurs avec l'appui des indications sur l'afficheur sur l'inverseur de fréquence pour la roue de chauffage. Sur l'afficheur on voit l'erreur sous forme de code numérique du type « ERR.XX ». Un avertissement est affiché...
- Page 25 Manuel d'installation et d'entretien Version 2.3 Voyants et sortie de signal de panne Deux voyants lumineux et une sortie de signal de panne sont placés dans le boîtier de borne. La fonction des voyants lumineux et de la sortie de signal de panne est indiquée dans le tableau ci-dessous. De plus, la sortie de signal de panne indique les défaillances possibles.
- Page 26 Manuel d'installation et d'entretien Version 2.3 Plan de mise en service Type d'unité : Vent……………….………. Numéro de série ……………………………. Réglée par : ………………………… Société :………………………………..Nom ……………………………………. Date : …………………………………….. Fonction Réglage d'usine Point de consigne 1. Réglages de base du système de contrôle Volume d'air rejeté...
- Page 27 Manuel d'installation et d'entretien Version 2.3 6. Menu principal - Réglage/horloge - Neutralisation Temp. Point de manuelle consigne Ventilation m 2000 Heure manuelle minuterie 7. Menu principal - Réglage/horloge – N° d'étape de 1 - 20 programme Étape de programme Ventilation m Jour (E) Heure...
- Page 28 Manuel d'installation et d'entretien Version 2.3 Étape de programme 1 -18 N° d'étape de programme Ventilation m Jour (E) Heure Temp. Point de consigne C Refroidissement de nuit N° d'étape de programme Ventilation m Jour (E) Heure Temp. Point de consigne C Refroidissement de nuit...
- Page 29 Manuel d'installation et d'entretien Version 2.3 28 sur 31...
- Page 30 Manuel d'installation et d'entretien Version 2.3 Remarques ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… 29 sur 31...
- Page 31 Manuel d'installation et d'entretien Version 2.3 Remarques ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… 30 sur 31...
- Page 32 Manuel d'installation et d'entretien Version 2.3 Remarques 31 sur 31...
