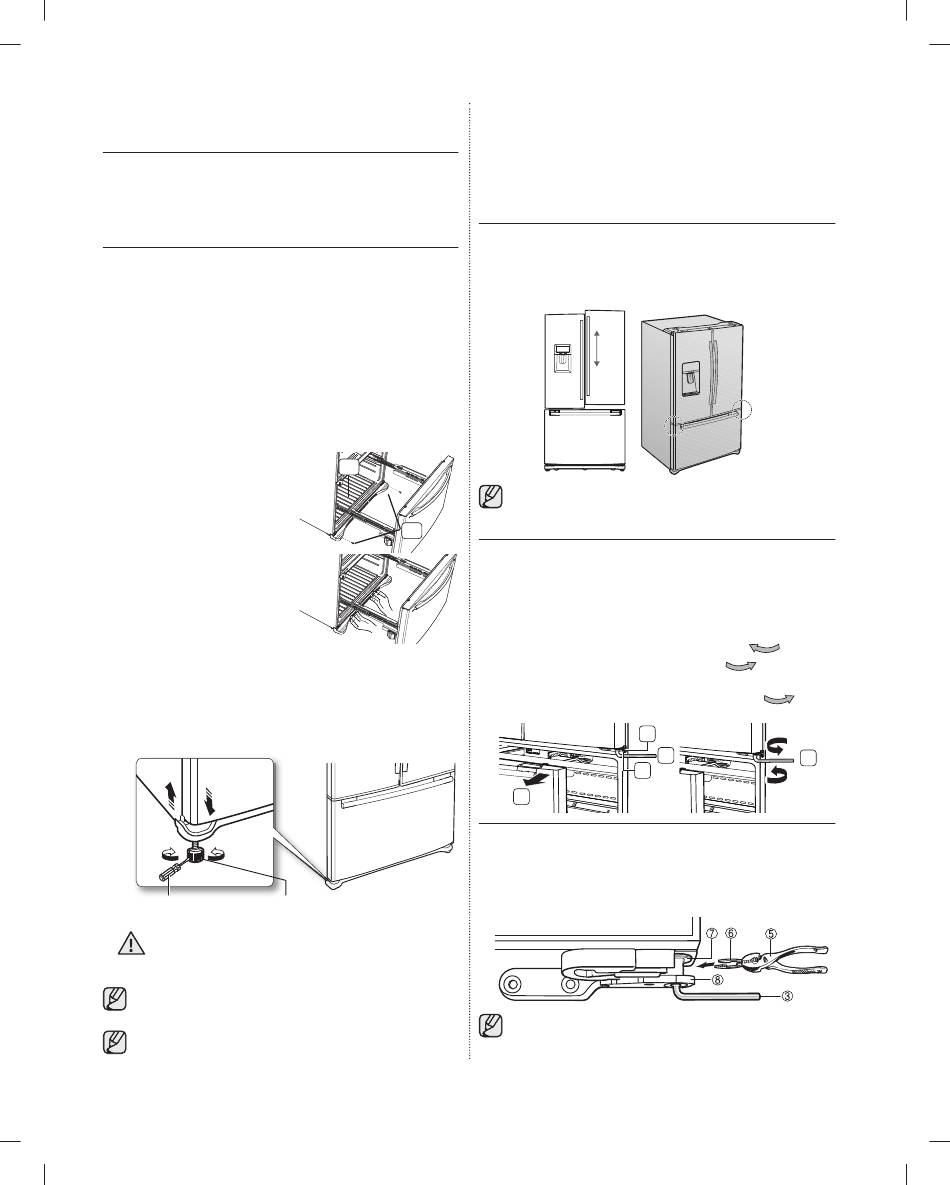

MONTAGE DU TIROIR DU
CONGÉLATEUR
Pour remonter la porte de la zone fl exible, assemblez
les pièces dans l'ordre inverse.
MISE À NIVEAU
Assurez-vous que le réfrigérateur est à niveau afi n
de pouvoir procéder aux derniers réglages. Utilisez
un niveau pour vérifi er que le réfrigérateur est à
niveau des deux côtés puis à l'avant et à l'arrière.
Si le réfrigérateur n'est pas à niveau, les portes
risquent de ne pas être parfaitement alignées,
ce qui peut provoquer de la condensation et une
surconsommation. L'exemple ci-dessous montre
comment mettre à niveau le réfrigérateur si le côté
gauche du réfrigérateur est plus bas que le côté droit.

Comment ajuster le niveau

1. Ouvrez la porte du
congélateur et retirez le
bac inférieur. (voir page 7).
2. Retirez les deux vis ( 1 )
fi xées au cache des pieds
avant ( 2 ) à l'aide d'un
tournevis cruciforme (+).
3. Retirez le cache des pieds
avant ( 2 ) en le soulevant
par sa partie inférieure et
en le tirant vers vous.
4. Insérez une tournevis à lame plate (-) dans l'encoche
de la molette gauche et tournez dans le sens inverse
des aiguilles d'une montre pour mettre le réfrigérateur
à niveau. (Tournez dans le sens des aiguilles d'une
montre pour abaisser le réfrigérateur et dans le sens
inverse pour le surélever.)
tournevis plat (-) tournevis plat (-)
Les deux molettes doivent toucher le sol
pour éviter tout risque de blessure ou de
ATTENTION
dommage matériel dû à un basculement.
Si le côté droit est plus bas que le côté gauche,
effectuez la même opération mais avec la molette droite.
Le cache des pieds avant est diffi cile à retirer ;
c'est pourquoi, pour les petits réglages, il est
08_ réglage
DA68-02488A.indb 섹션3:08 DA68-02488A.indb 섹션3:08
2
1
Molette Molette
déconseillé de les réaliser à l'aide des molettes.
À la place, reportez-vous à la page suivante pour
connaître le meilleur moyen d'effectuer de petits
réglages sur les portes.
PETITS RÉGLAGES AU NIVEAU DES PORTES
N'oubliez pas que le réfrigérateur doit être à niveau
pour que les portes soient parfaitement droites.
Si vous avez besoin d'aide, consultez le chapitre
précédent sur la mise à niveau du réfrigérateur.
Partie fi xe Partie fi xe
La position de la porte gauche est correcte. Pour
réaliser de petits réglages au niveau des portes,
réglez uniquement la porte droite.
1. Ouvrez le tiroir du congélateur ( 1 ) afi n de laisser
apparaître la charnière inférieure ( 2 ).
2. Insérez la clé hexagonale fournie (3/16") ( 3 ) dans
l'arbre ( 4 ) de la charnière inférieure.
3. Réglez la hauteur en tournant la clé hexagonale dans
le sens ( 3 ) des aiguilles d'une montre (
inverse des aiguilles d'une montre (
Lorsque vous tournez la clé hexagonale dans le
sens inverse des aiguilles d'une montre (
porte monte.
2
4
1
1. Une fois les portes réglées, insérez la bague de
fi xation fournie ( 6 ) à l'aide de pinces ( 5 ) dans
l'intervalle situé entre l'œillet de charnière ( 7 ) et la
charnière inférieure ( 8 ). Le nombre de bagues de
fi xation à insérer dépend de l'intervalle.
Deux bagues de fi xation sont fournies avec le
réfrigérateur. L'épaisseur de chaque bague de
fi xation est de 0,04".
Partie Partie
réglable réglable
BAS BAS
) ou
HAUT HAUT
).
), la
3
3
