MONTA JE DEL CAJÓN DEL
CONGELADOR
Para volver a colocar el cajón cuando el refrigerador
se encuentra en su ubicación fi nal, monte las piezas
en ord en inverso.

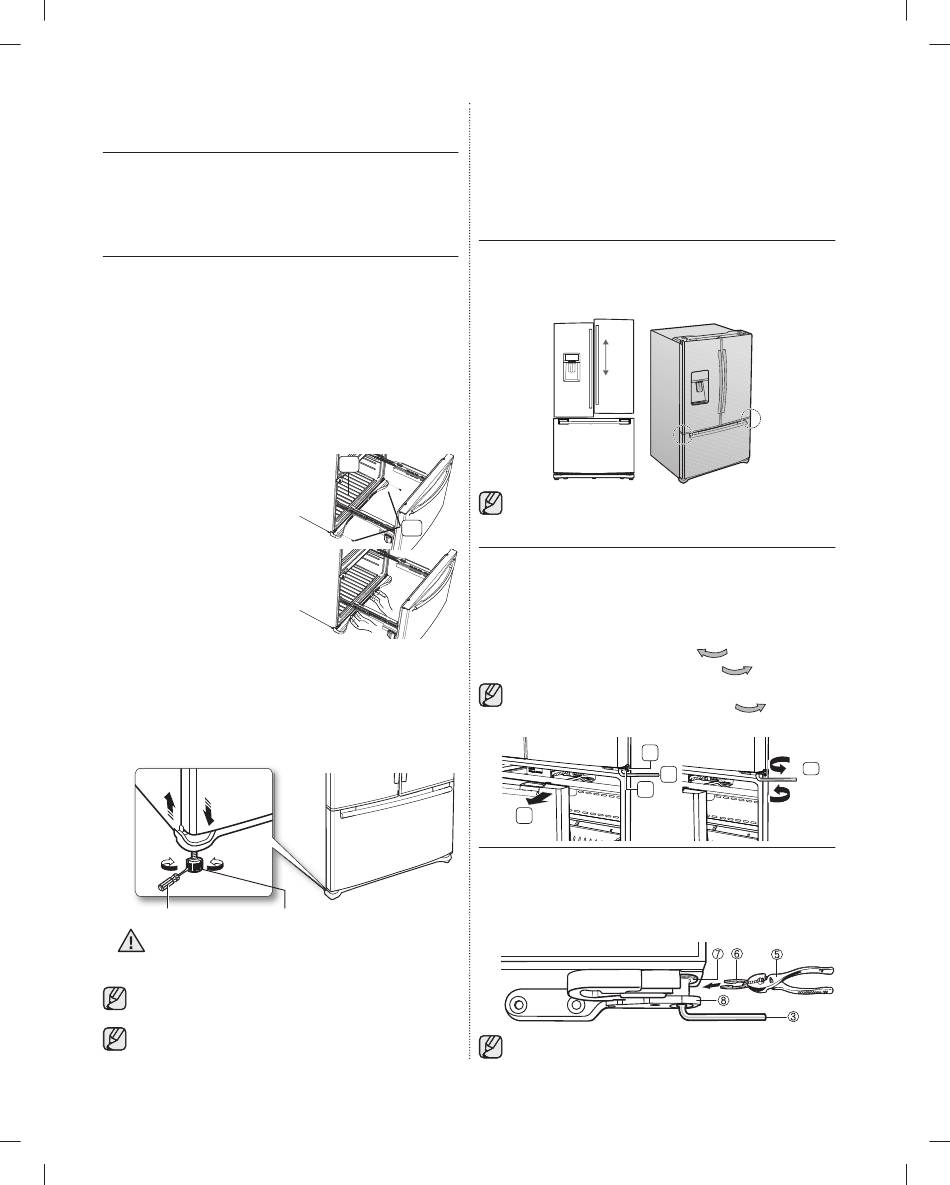

AJUSTE DEL NIVEL

Asegúrese de que el refrigerador esté nivelado antes
de realizar los ajustes fi nales. Utilice un nivelador para
evaluar si el refrigerador se encuentra nivelado tanto
en los laterales como en la parte trasera y delantera. Si
el refrigerador no está nivelado, las puertas no estarán
perfectamente alineadas, lo que podría provocar
condensación de humedad y costosas facturas de
energía. A continuación se explica cómo nivelar el
refrigerador si el lado izquierdoestá a un nivel inferior
del lado derecho.
Cómo ajustar el nivel
1. Abra el cajón del congelador
y extraiga la cesta inferior.
(Vea la página 7)
2. Retire los dos tornillos
( 1 ) de la cubierta frontal
de las patas ( 2 ) con un
destornillador Philips (+).
3. Retire la cubierta frontal de
las patas ( 2 ) levantando la
parte inferior y tirando de ella.
4. Inserte un destornillador de punta chata (-) en una
muesca dentro de la palanca de control izquierda
y gírelo en el sentido contrario de las agujas del
reloj para nivelar el refrigerador. (Se debe girar la
palanca en el sentido de las agujas del reloj para
bajar el refrigerador y en el sentido contrario de las
agujas del reloj para elevarlo).
destornillador de punta chata (-) destornillador de punta chata (-) Palanca de control
Ambas palancas de control deben tocar el piso
para impedir posibles lesiones personales o
PRECAUCIÓN
daños materiales a causa de la inclinación.
Si el lado derecho está más bajo, realice el mismo
proceso, pero con la palanca de control derecha.
Es complicado quitar el frente de la cubierta
de las patas del refrigerador, por lo tanto, no
08_ puesta a punto
DA68-02488A.indb 섹션3:08 DA68-02488A.indb 섹션3:08
2
1
Palanca de control
recomendamos realizar pequeños ajustes con
la palanca de control. Consulte en la página
siguiente la mejor manera de realizar pequeños
ajustes en las puertas.
CÓMO HACER PEQUEÑOS AJUSTES
ENTRE LAS PUERTAS
Recuerde que se necesita que el refrigerador esté
nivelado para que las puertas estén perfectamente
alineadas. Si necesita ayuda, revise la sección anterior
sobre la nivelación del refrigerador.
La puerta izquierda está fi ja. Para realizar
pequeños ajustes entre las puertas, ajuste
solamente la puerta derecha.
1. Saque el cajón del congelador ( 1 ) y podrá ver la
bisagra inferior ( 2 ).
2. Inserte la llave Allen (3/16") ( 3 ) en el eje ( 4 ) de la
bisagra inferior.
3. Ajuste la altura girando la llave hexagonal ( 3 ) en el
sentido de las agujas del reloj (
contrario al de las agujas del reloj (
Cuando gire la llave hexagonal en el sentido
contrario al de las agujas del reloj (
se moverá hacia arriba.
2
4
1
1. Después de ajustar las puertas, inserte el sujetador
suministrado ( 6 ) con ayuda de unas pinzas ( 5 ) en
el espac io entre el anillo de caucho de la bisagra ( 7 )
y la bisagra inferior ( 8 ). La cantidad de sujetadores
que se deben ins ertar depende del espacio.
El refrigerador incluye 2 sujetadores. Cada uno
de los sujetadores tiene un espesor de 0,04".
Pieza de Pieza de
ajuste ajuste
Pieza fi ja Pieza fi ja
ABAJO ABAJO
) o en el sentido
ARRIBA ARRIBA
).
), la puerta
3
3
