Principe protection anti-blocage au démarrage

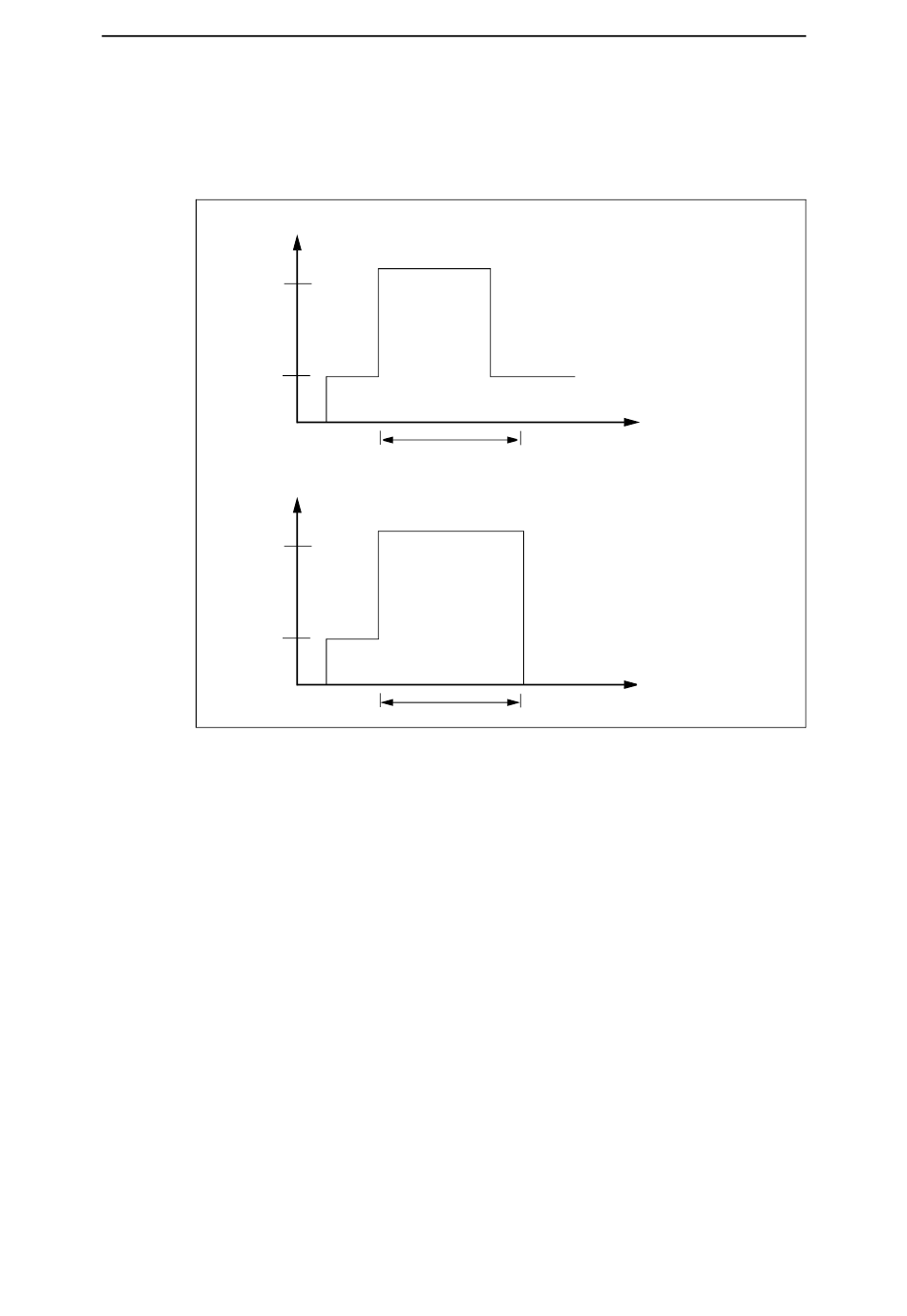

La figure suivante montre le principe de la protection anti-blocage pendant
le démarrage, à savoir l'interaction entre l'intensité du courant de blocage
et le temps de blocage :
Cas 1 : Le moteur continue de tourner
Courant
de blocage
Intensité
du courant
moteur
Cas 2 : Le moteur est coupé
Courant
de blocage
Intensité
du courant
moteur
Figure 10-4 : Principe de la protection anti-blocage
Principe protection anti-blocage après démarrage
Après le démarrage, la protection de blocage se comporte en service
continu de la manière suivante :
• Le temps de blocage est ramené à 1 s quelque soit la valeur paramétrée.
• Le courant de blocage est limité à 400% maxi.
Si le courant de blocage paramétré est < 400 %, la valeur du paramètre est
valide.
• Si la protection de blocage réagit, le départ-moteur lui-même génère un ordre
d'arrêt.
• Les messages "Moteur blocage arrêt" et "Défaut groupé" sont générés.
• La mémoire mini/maxi "nombre de déclenchements de surcharge de l'élément
de commutation" augmente de 1.
SIMATIC - ET 200pro Départs-moteurs
NEB950566103000/RS-AA/007
Blocage
I
Temps de blocage
Blocage
I
Temps de blocage
Fonctions d'unités
Blocage supprimé
pendant le temps
de blocage
Le moteur continue de tourner
t
Blocage toujours
présent après le
temps de blocage
Le moteur est coupé
t
