3.6

Montage du module de terminaison

Le dernier module à monter sur la station de périphérie décentralisée ET 200pro
est le module de terminaison. L'ET 200pro est uniquement opérationnelle avec
le module de terminaison enfiché. Le module de terminaison est livré avec le
module d'interface IM 154-. . trouverez de plus amples informations à ce sujet
dans le manuel SIMATIC ET 200pro Système de périphérie décentralisée.

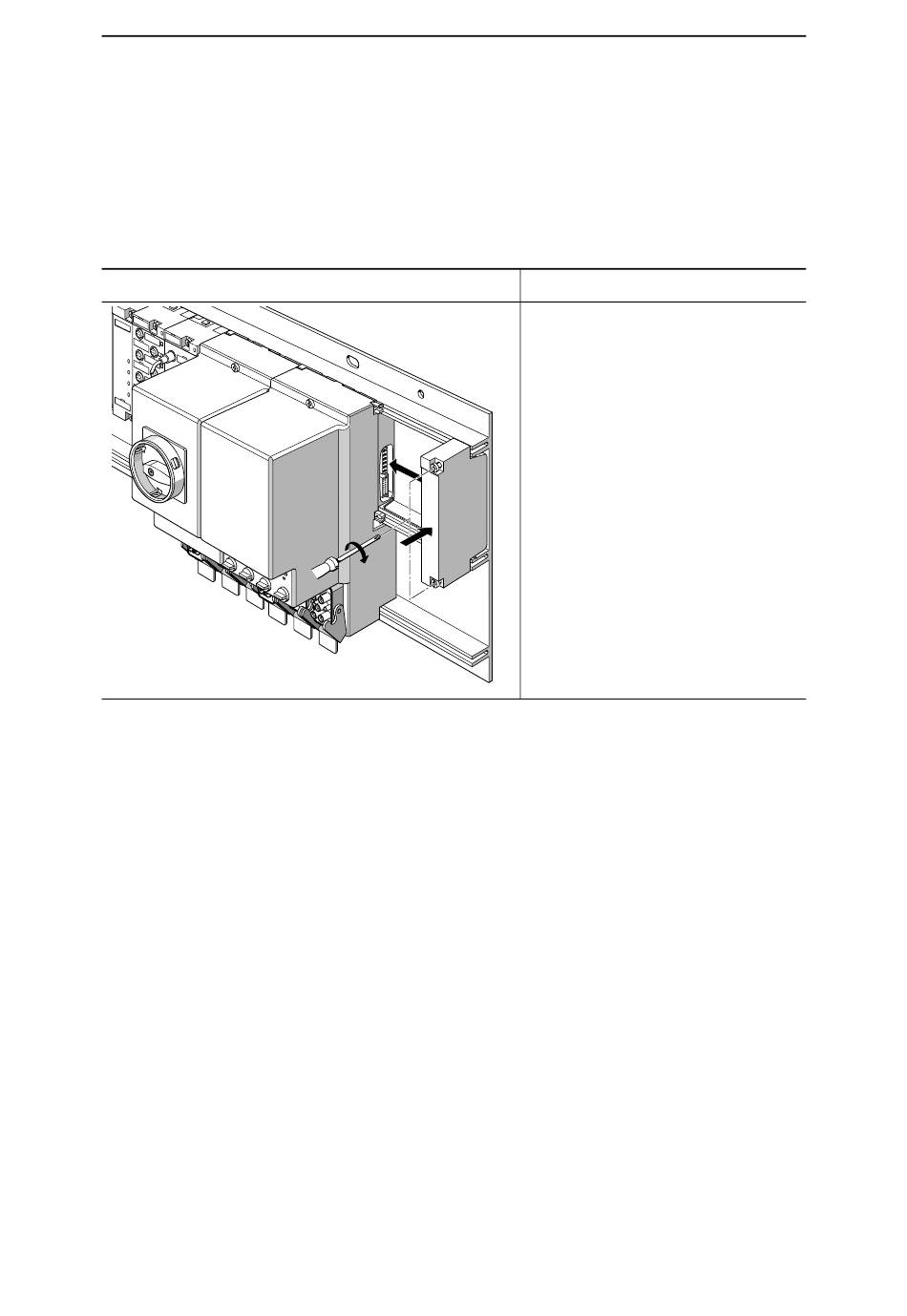

Tableau 3-4 : Montage du module de terminaison
SIMATIC - ET 200pro Départs-moteurs
NEB950566103000/RS-AA/007
Figure
2
1
3
(2x)
Procédure à suivre/description
1 Insérez le module de terminai-
son sur le support de module
jusqu'à ce qu'il s'encliquette.
2 Pousser le module de terminai-
son vers la gauche jusqu'à ce
qu'il s'encliquette sur le dernier
module.
3 Vissez avec un tournevis taille 2
le module de terminaison à l'aide
des 2 vis à tête cruciforme selon
un couple de serrage de 1,5 Nm.
