INSTALLATION AVEC LE VENTILATEUR À DISTANCE (RB900
/ RB1200 OU VENTILATEUR INTÉGRÉ (INLBKIT)
NOTE : SUIVEZ LES INSTRUCTIONS INCLUSES AVEC LE
VENTILATEUR À DISTANCE POUR INSTALLER LE
VENTILATEUR SUR L'EXTÉRIEUR DE VOTRE MAISON.

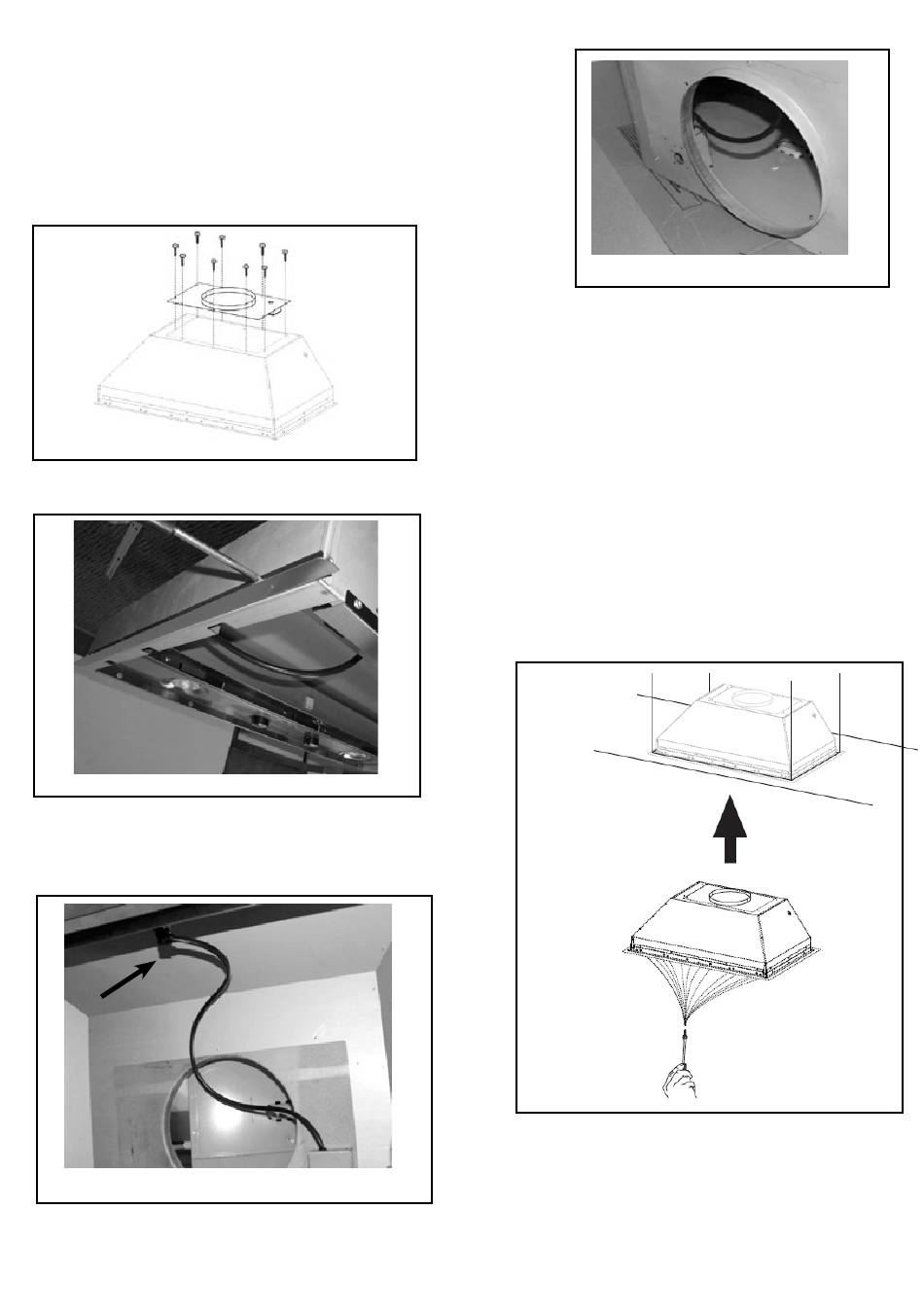

1.Installez le plat B (le SCHÉMA 21) qui est venu avec le kit à
distance de ventilateur, sur le rangehood. Utilisez 9 vis fournies
avec le kit de ventilateur. Enlevez le trou électrique de coup de
grâce sur le plat.
FIGURE 21
2. Installez les 4 morceaux latéraux sur le capot utilisant des vis
(de 16) parts 9b dedans (le SCHÉMA 22).
FIGURE 22
3. Reliez le fil sortant de la boîte de câblage du plat supérieur de
conduit au connecteur léger de fente de trou du panneau 6 sur
l'avant à l'intérieur de du capot (le SCHÉMA 23)
FIGURE 23
B
FIGURE 24
4. Alimentez le câble à distance de ventilateur par le trou de
coup de grâce dans l'étape 1 (le SCHÉMA 24). Reliez le câble
d'alimentation d'énergie du ventilateur à distance dans la boîte
de câblage du plat supérieur de canalisation du capot. Employez
l'étape 6 à la page 8 et le diagramme à la page 8 (le SCHÉMA
13)
5. Attachez le capot dans le coffret utilisant (12) 9c. vis dans le
coffret. Le SCHÉMA 25
6. Suivez les étapes 6 - 8 à la page 16 pour relier la canalisa-
tion, câblage, et examinez le raccordement électrique. Utilisez
la boîte de câblage reliée au mur intérieur du capot qui se relie
à l'alimentation d'énergie à la maison par le coup de grâce du
côté du capot.
FIGURE 25
