Faber INCA PRO PLUS Mode D'emploi page 17

INSTALLATION AVEC LE VENTILATEUR IB1200 INTERNE (cfm 1200)
1. Installez le plat B (le SCHÉMA 14) qui est venu avec le kit interne
de ventilateur, sur le rangehood. Utilisez 9 vis fournies avec le kit de
ventilateur

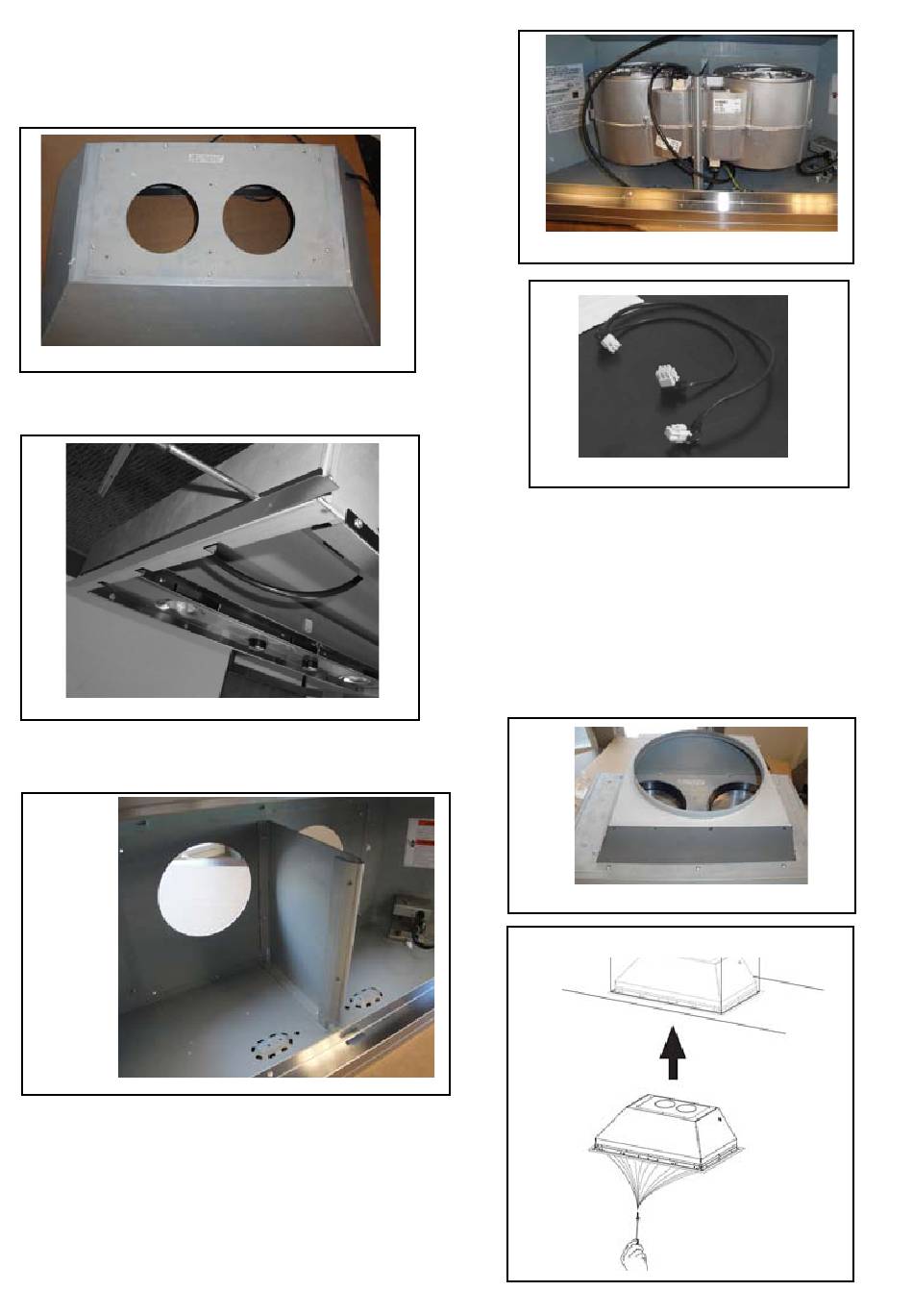

FIGURE 14
2.Installez les 4 morceaux latéraux sur le capot utilisant des vis
(de 16) parts 9b dedans (le SCHÉMA 15).
FIGURE 15
3. Attachez à l'intérieur du capot la parenthèse de ventilateur,
avec les 2 vis dans le dessus du capot, l'avez tout fourni avec le
kit de ventilateur (le SCHÉMA 16)
FIGURE 16
4. Installez les 2 kits de moteur sur les côtés de la parenthèse
de ventilateur utilisant les 4 vis fournies avec le kit de moteur.
(Le SCHÉMA 17)
5. Reliez le fil (le SCHÉMA 18) qui vient avec le kit de moteur du
côté des deux moteurs au raccordement sur l'intérieur du panneau
léger dans le capot. L'extrémité de 9 trous du fil est installée dans
le moteur, l'extrémité de 6 trous est reliée au panneau léger (le
SCHÉMA 11 sur la page précédente)
B
FIGURE 17
FIGURE 18
6. Installez les 2 amortisseurs sur le capot. Si vous voulez un
10" ; le conduit rond pour sortir du dessus du capot, emploient
le morceau de transition (le SCHÉMA 19) qui vient avec le kit de
moteur et l'installent avec quatre vis. Si vous voulez employer 2
6" séparés ; les conduits ronds, n'emploient pas la transition.
7. Attachez le capot dans le coffret utilisant (12) 9c. vis dans le
coffret. Le SCHÉMA 20
8. Suivez les étapes 6 - 8 à la page précédente pour relier la
canalisation, câblage, et examinez le raccordement électrique.
FIGURE 19
FIGURE 20
Version 10/12 - Page 17
