Un nécessaire des deux Filtres au Charbon (FIGURE 4A) est requis pour ce type d'installation. Installation pour recirculaton d'air requis
conduit pour divertir l'air à l'extérieur de l'armoire. Ne la conduit terminez pas dan l'armoire.
hotte
conduit
encastrable
inca pro 30
PLAN DU CONDUIT
Pour assurer que le ventilateur marche le mieux,
le conduit doit être aussi court et aussi droit que
possible.
Le ductrun ne devrait pas dépasser 50 pieds
équivalents si canalisé utilisant le minimum exigé
de 6" ; conduit rond. Pour 10" ; la canalisation
ronde avec le moteur 1200 de cfm ou le ventilateur
interne de 900/1200 extérieurs, emploient 75 pieds
équivalents. Calculez la longueur de la canalisation
en ajoutant les pieds équivalents sur le SCHÉMA 5
pour chaque morceau de conduit dans le système
qu'un exemple est donné sur le SCHÉMA 6.
45˚ Elbow
90˚ Elbow
90˚ Flat Elbow
Wall Cap
FIGURE 2
9 Feet Straight Duct
2 - 90˚ Elbows
Wall Cap
Total System
FIGURE 3
Pour de meilleurs résultats, ne pas utiliser plus
de trois coudes de 90˚. S'assurer qu'il y ait un
minimum de 24 po de conduit droit entre les
coudes si l'on utilise plus d'un coude. Ne pas
installer deux coudes ensemble.

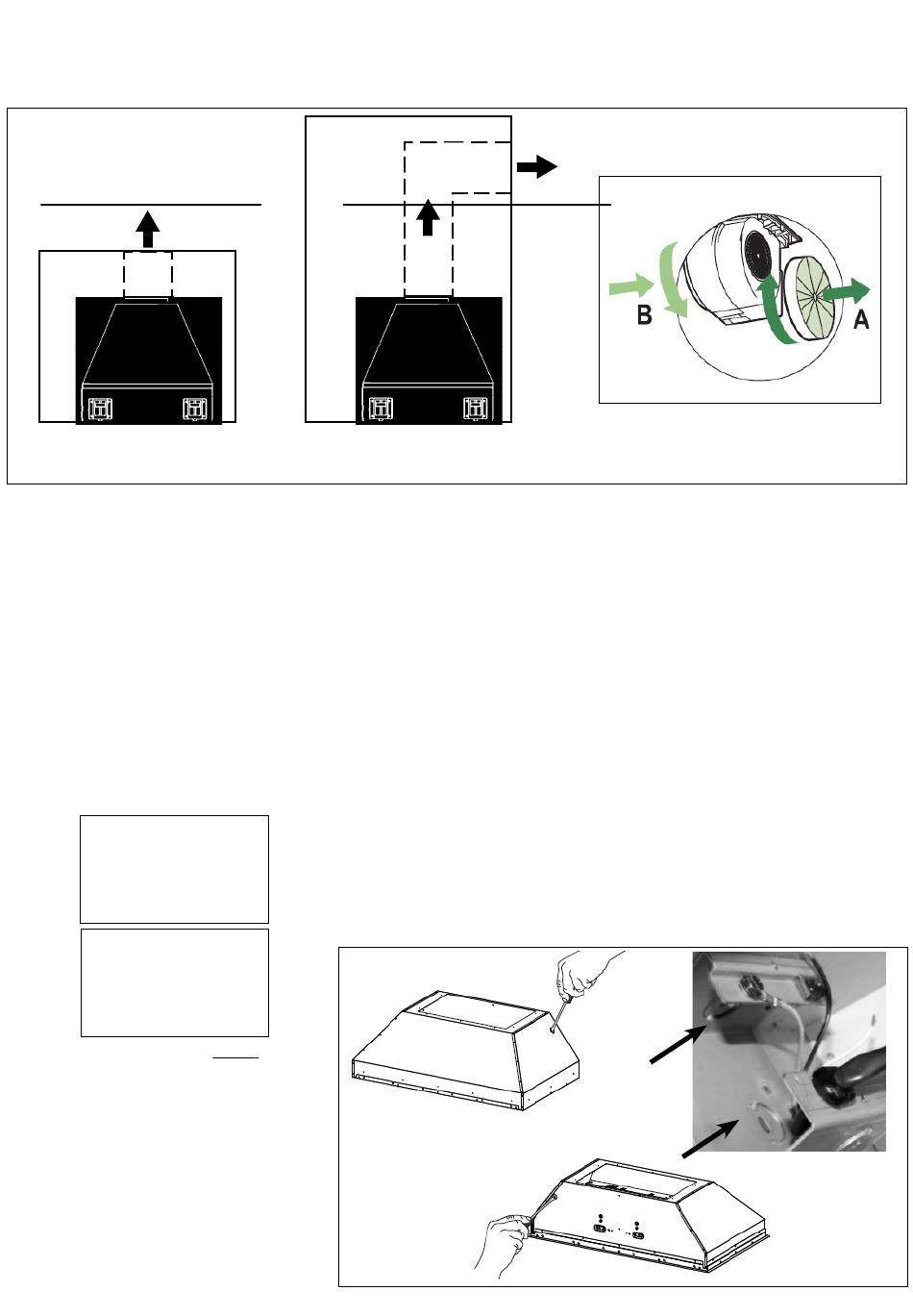

INSTALLATION POUR RECIRCULATION D'AIR
le plafond
hotte
encastrable
FIGURE 4 - INSTALLATION POUR RECIRCULATION D'AIR
POUR TOUTES LES INSTALLATIONS ENLEVEZ TOUT LE REVÊTEMENT DE
PROTECTION EN PLASTIQUE BLANC DU CAPOT, DES RAILS LATÉRAUX, DE
L'ÉQUILIBRE, DES RAILS DE GRAISSE ET DES FILTRES DE GRAISSE
FAITES VOS COUPES-CIRCUIT
1. Démontez et déplacez la gamme libre de l'ouverture de coffret pour fournir un accès plus
facile au coffret ou au capot supérieur de coutume. Mettez un revêtement de protection
épais et au-dessus de cooktop, placer-dans la gamme ou la partie supérieure du comptoir
pour se protéger contre les dommages ou la saleté.
2. Déterminez et faites tout le nécessaire coupe dedans le mur et/ou le plafond pour la
canalisation. Installez la canalisation avant le rangehood.
3. Déterminez l'endroit approprié pour le câble d'alimentation d'énergie. Employez un 1 1/4"
3.0 feet
; Peu de foret pour faire ce trou. Installez le câble. Employez le calfeutrage pour sceller
5.0 feet
autour du trou. Ne rétablissez pas le courant jusqu'à ce que l'installation soit complète.
12.0 feet
0.0 feet
4. Choisissez le coup dehors trouent pour enlever pour installer le cable électrique. Utilisez
un tournevis pour se casser outre du coup couvrant dehors. (le SCHÉMA 7 montre à
l'intérieur de la boîte et de l'extérieur de câblage)
9.0 feet
10.0 feet
0.0 feet
19.0 feet
FIGURE 7
le plafond
conduit
inca pro 30
FIGURE 4A
Version 10/12 - Page 15
