OUTILS NÉCESSAIRES À L'INSTALLATION
• Scie sauteuse ou à découper
• Perceuse
• Mèche à bois 1 1/4 po
• Pinces
(Tête magnétique)
• Tournevis Phillips
• Dénude fil ou couteau tout usage
• Pince coupante à fil métallique
• Ruban à mesurer ou règle
• Niveau
• Crayon
• Outil à calfeutrage
• Ruban à conduit
PIÈCES FOURNIES POUR L'INSTALLATION
• 1 registre à clapet
• 1 nécessaire de documentation
PIÈCES NÉCESSAIRES POUR L'INSTALLATION
• 2 connecteurs de conduit
• Câble d'alimentation
• 1 capuchon de mur ou de toit
• Conduit en métal
• Vis pout réinforcement
• Vis pour compartiment de filage

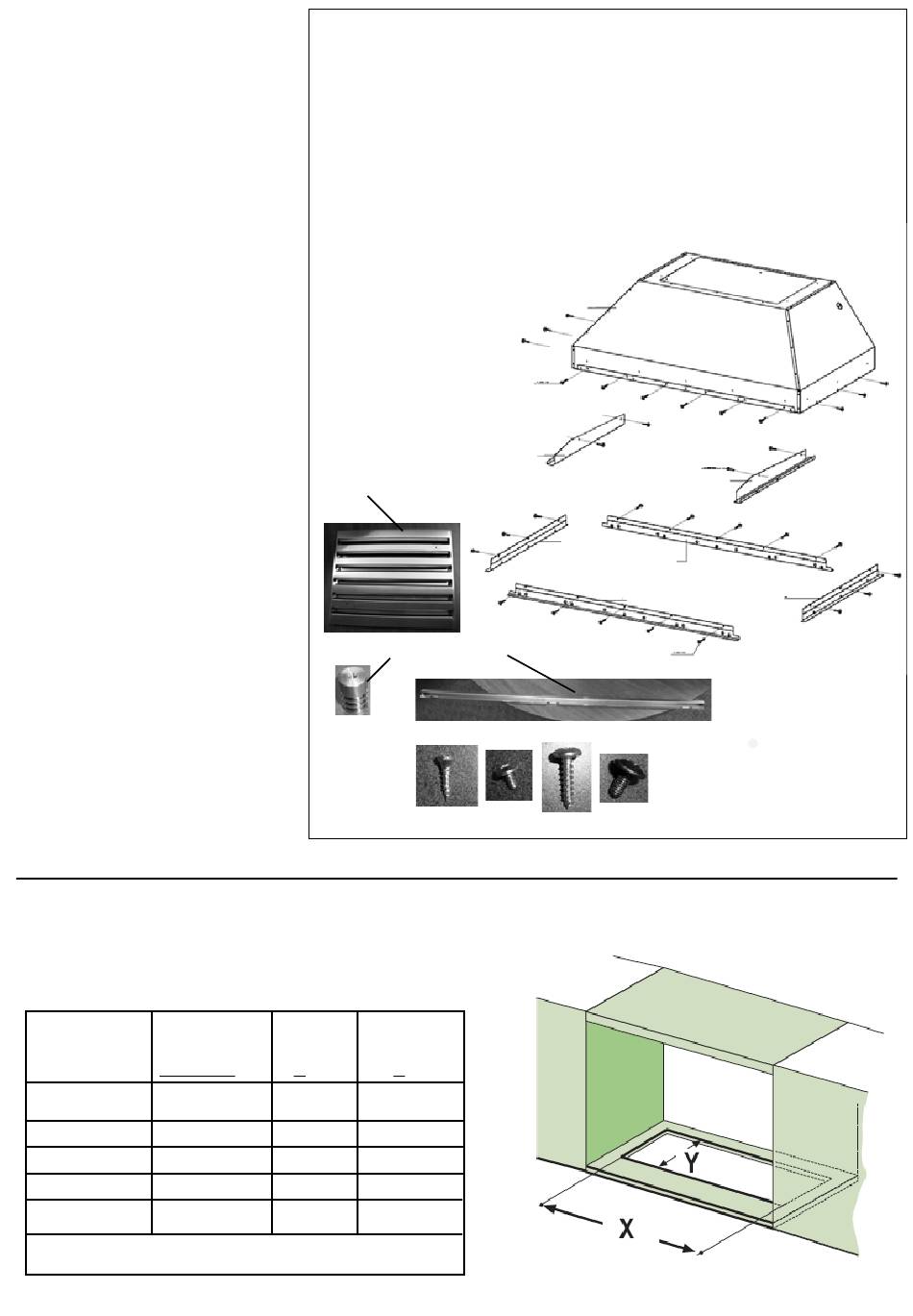

Ce capot peut être installé directement sur un coffret sans revêtement utilisant 12 du 9c visse (le SCHÉMA
1). Le revêtement est construit dans le capot déjà. 1. Coupez l'ouverture au fond du coffret selon le
diagramme ci-dessous (le SCHÉMA 2, 3)
Dimension
extérieure
de hotte
Modèle #
36" x 19" INPL3619SS 34 3/4" 19 3/4"
36" x 22" INPL3622SS 34 3/4" 22 3/4"
42" x 19" INPL4219SS 40 3/4" 19 3/4"
48" x 19" INPL4819SS 46 3/4" 19 3/4"
48" x 22" INPL4822SS 46 3/4" 22 3/4"
1. Corps de capot avec les lumières et
commandes
2. le rail d'aile gauche
3. Rail de côté droit
4. (2) équilibre avant/arrière
5. (2) équilibre laissé/bon
6. filtres de graisse (3 - 36/42" / 4 - 48")
7. boutons de filtre (6 - 36,42" / 8 - 48")
8. rail de graisse
9a. (4) vis de rail latéral
9b. (16) vis d'équilibre
9c. (12) installez les vis
9d. (6 - 36,42", 8 - 48") filtrez les vis de bouton
6
7
9a
FAISANT LE COFFRET COUPÉ
X
Y
FIGURE 3
RANGEHOOD COMPONENTS
1
9c
2
5
4
9b
8
9b
9d
9c
9a
3
4
5
FIGURE 1
FIGURE 2
Version 10/12 - Page 13
