8. ANEXOS

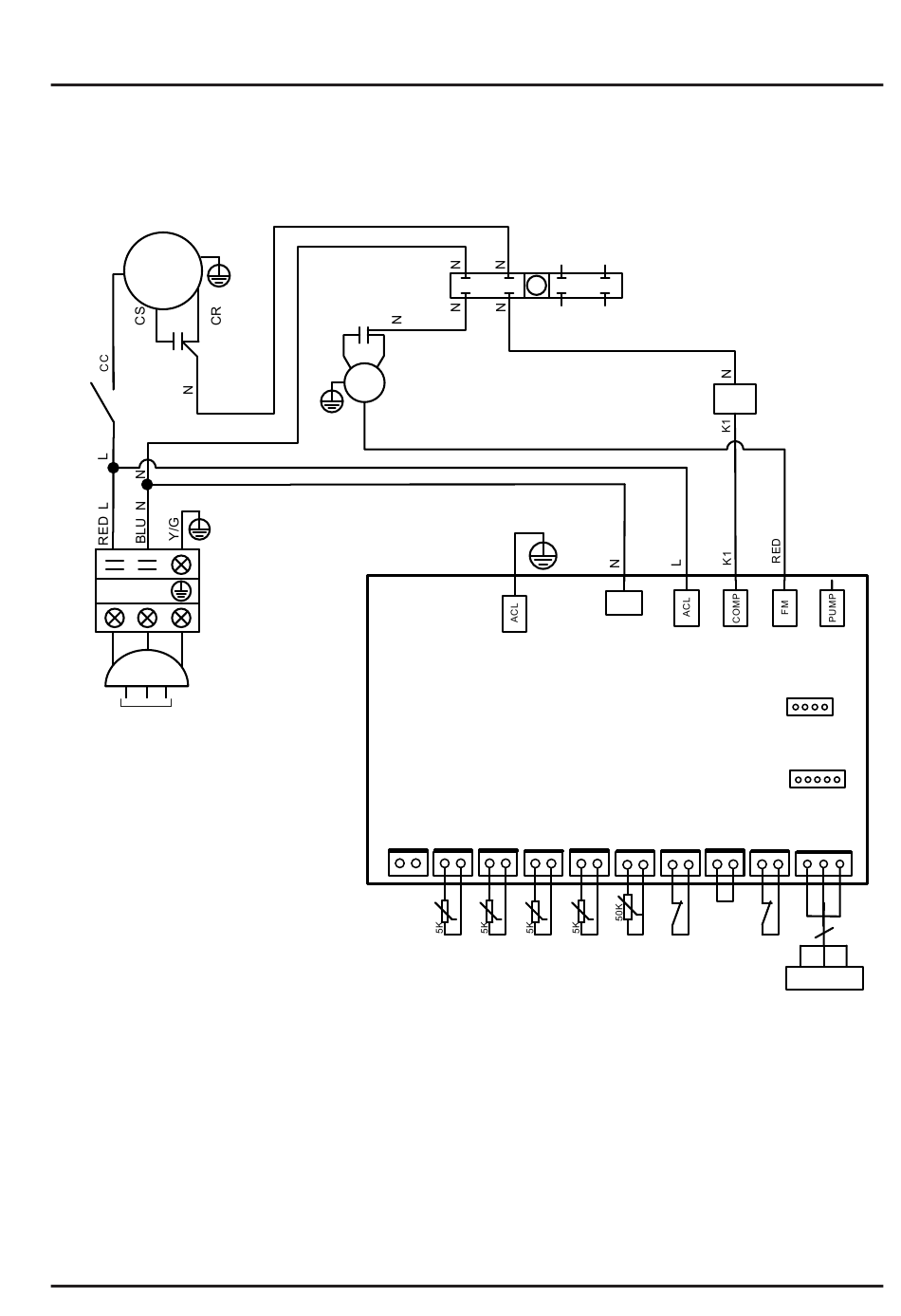

8.1 Esquema elétrico
HP2021DT3C / HP2031DT3C
COMP
CC CR
BLK
CS
RED WHT
C1
K1
L N
BRN BLU Y/G
Alimentação geral
220-240V / 50Hz
LEGENDA
IT : SONDA DE TEMPERATURA ENTRADA DE ÁGUA
CT : SONDA TEMPERATURA EVAPORADOR
OT : SONDA DE TEMPERATURA SAÍDA DE ÁGUA
AT : SONDA DE TEMPERATURA DO AR
ET : SONDA DE TEMPERATURA DE DESCARGA
N
1
2
C2
BLK BLU
FM
RED
T4 T5
t
IT CT
COMP : COMPRESSOR
3 5 7
01
4 6 8
ACN
CN1
CN4
T6 T7 T8 T9
t
t t
t
OT AT ET
HP : PRESSÓSTATO ALTA PRESSÃO
FS : DETECTOR PRESENÇA DE ÁGUA
FM : MOTOR VENTILADOR
K1 : RELÉ DO COMPRESSOR
K1
CN3 RL3 RL1 RL2
CN6
CN5
T2 T3 JP1
T1
3
HP FS
Controller
