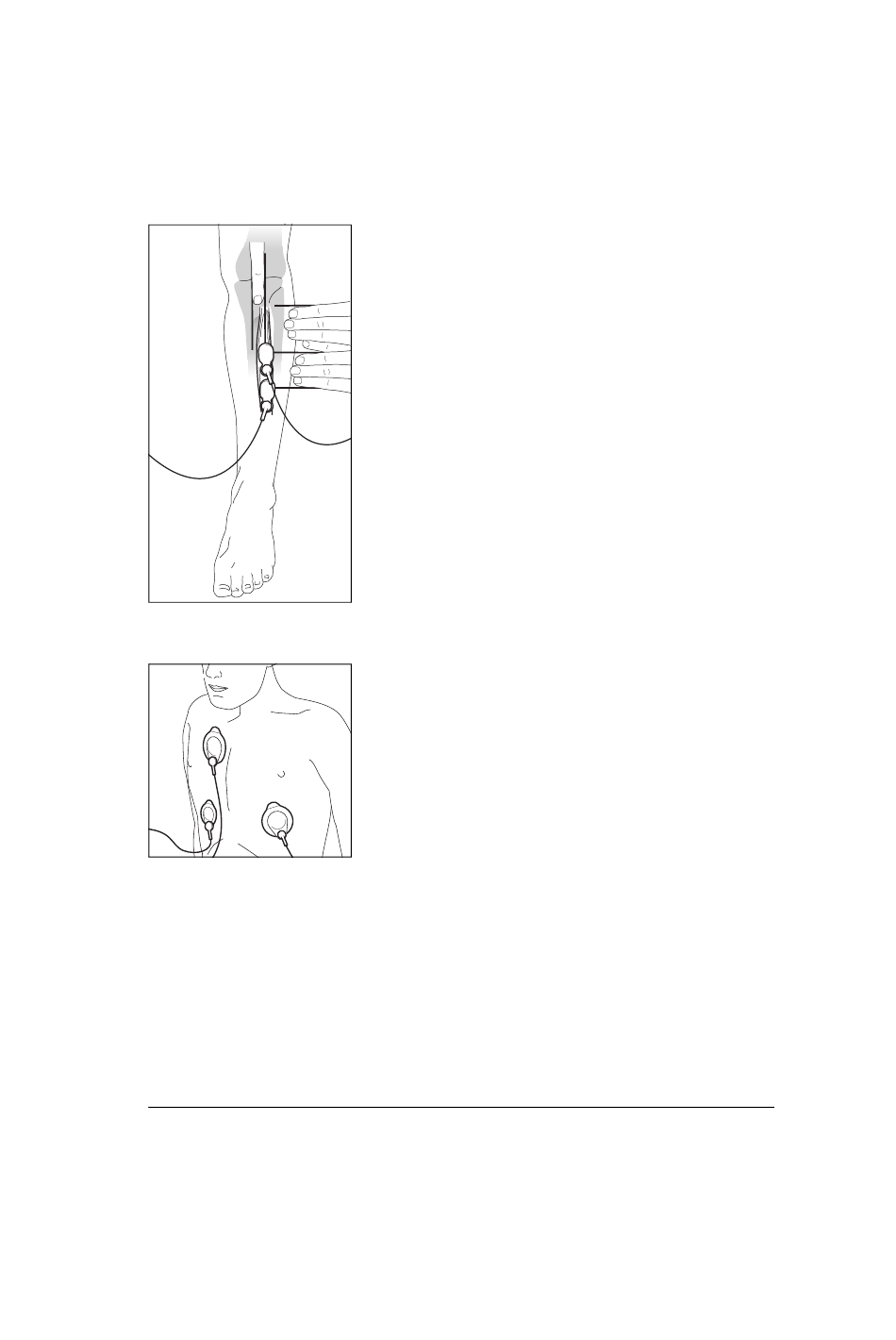

Positionnement sur la jambe pour l'EMG
La détection du signal EMG sur la jambe est réalisée
par dérivation bipolaire.
Le premier point se trouve à 4 largeurs de doigt au-
dessous du ligament de la rotule et à une largeur de
doigt latéralement du bord du tibia, le deuxième
point à 5 cm (distal) de celui-ci. Vous pouvez aussi
utiliser des électrodes adhésives à usage unique pour
l'EMG. Nettoyez alors la peau en procédant comme
pour les électrodes à cupule or.
Fixez le câble d'électrode en plusieurs points avec du
sparadrap afin d'éviter que les mouvements du
patient le fasse tomber.
Positionnement des électrodes pour
l'ECG
La dérivation est bipolaire comme pour l'EMG. La
dérivation polysomnographique du SOMNOlab 2 est
voisine de la dérivation avec des électrodes
d'Einthoven. Collez l'électrode négative (rouge) au
niveau du sternum sur la deuxième côte droite et
l'électrode positive (jaune ou verte) au niveau de la
pointe du coeur.
En plus des électrodes de dérivation, il faut coller une
autre électrode de terre comme référence électrique.
L'électrode de référence noire est collée de la
manière indiquée sur le schéma ci-contre.
Utilisez pour l'ECG les électrodes adhésives à usage
unique fournies avec l'appareil. Nettoyez la peau de
la même manière que pour les autres signaux
électrophysiologiques. Fixez le câble d'électrode
avec du sparadrap afin d'éviter que les mouvements
du patient le fasse tomber.
49
Utilisation
