Instructions de montage uniquement pour le personnel spécialisé
Pour le montage de la commande de sauna, suivez les étapes suivantes :
1. Vissez deux vis cruciformes (16 mm) à une hauteur d'environ 1,70 m jusqu'à
obtenir un écartement de 7 mm dans la paroi du sauna. L'espace entre les
deux vis doit être de 145 mm (voir Fig. 1).
80
40

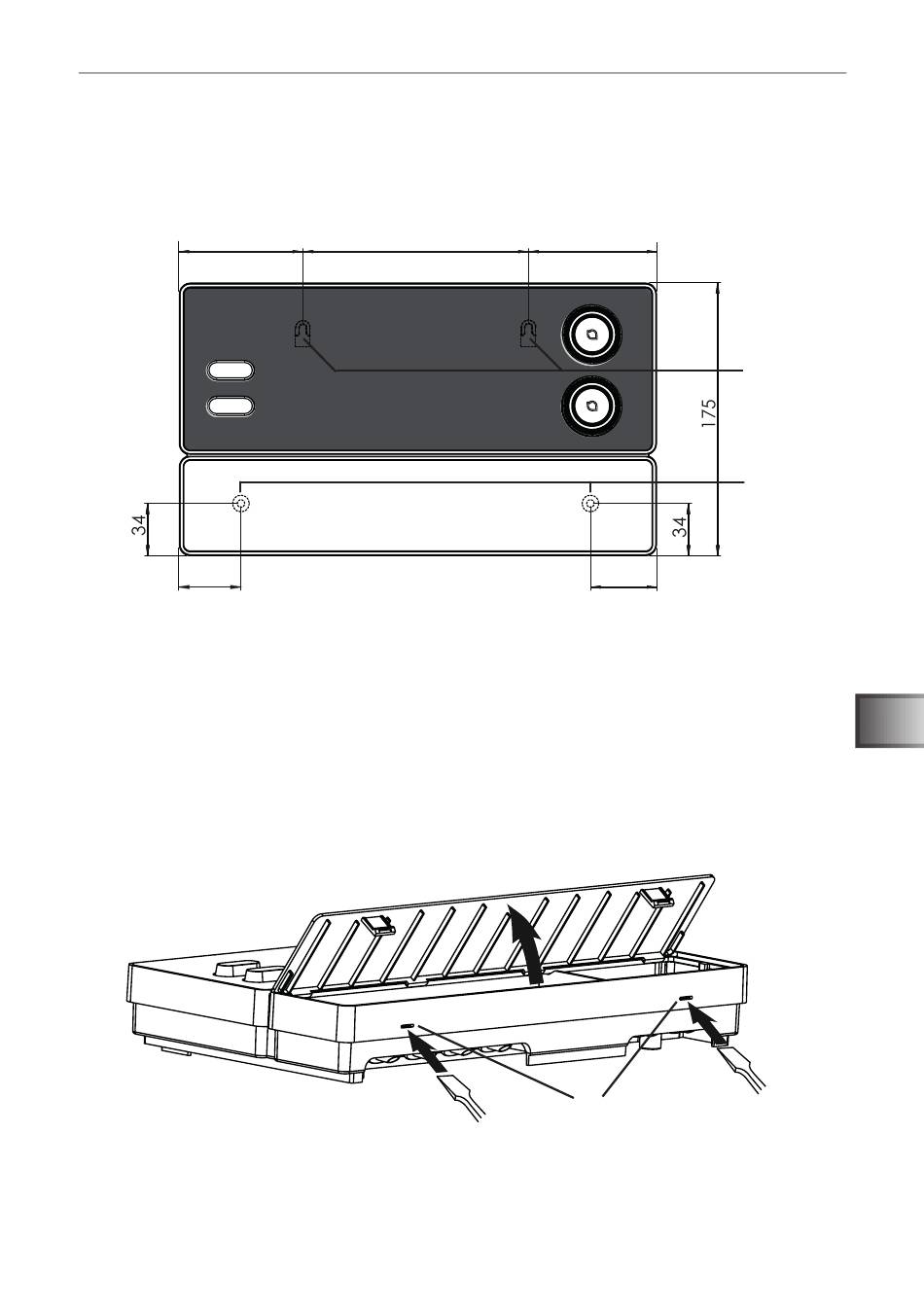

Fig. 1 Position du dispositif de suspension et des ouvertures
de montage (mesures en mm)
2. Appuyez légèrement dans les fermetures à déclic C avec un tournevis et
retirez le couvercle du boîtier (voir Fig. 2).
3. Accrochez la commande de sauna à l'aide du dispositif de suspension A aux
vis cruciformes montées (voir Fig. 1).
4. Vissez deux vis cruciformes (16 mm) dans les ouvertures de fixation infé-
rieures B (voir Fig. 1).
Fig. 2 Retrait du couvercle du boîtier
WORLD OF WELLNESS
145
C
82
A
B
43
