1. Misurazione della derivazione
degli arti (posizione sul torace)
Queste istruzioni sono valide per la misurazione
lunga con segnali ECG di prima, seconda
e terza derivazione. Gli elettrodi in uso sono
di tipo adesivo.
Posizionamento degli elettrodi
(come indicato nella figura 1):
R (rosso): sotto la clavicola,
vicino alla spalla destra;
L (giallo): sotto la clavicola,
vicino alla spalla sinistra;
F (verde): sulla parte bassa dell'addome,
a sinistra;
N (nero): sulla parte bassa dell'addome,
a destra.
2. Misurazione della derivazione toracica
(posizione sul torace)
R (rosso): sotto la clavicola,
vicino alla spalla destra;
L (giallo): sotto la clavicola,
vicino alla spalla sinistra;
F (verde): sul torace, come indicato
nella figura 2 (posizioni V1-V6 opzionali);
N (nero): non utilizzato.
3. Misurazione della derivazione toracica
(elettrodi a pinza e a ventosa)
R (rosso): all'interno del braccio sinistro
(tra il polso e il gomito);
L (giallo): all'interno del braccio destro
(tra il polso e il gomito);
F (verde): sul torace, come indicato
nella figura 3 (posizioni V1-V6 opzionali)
N (nero): non utilizzato.
ITALIANO

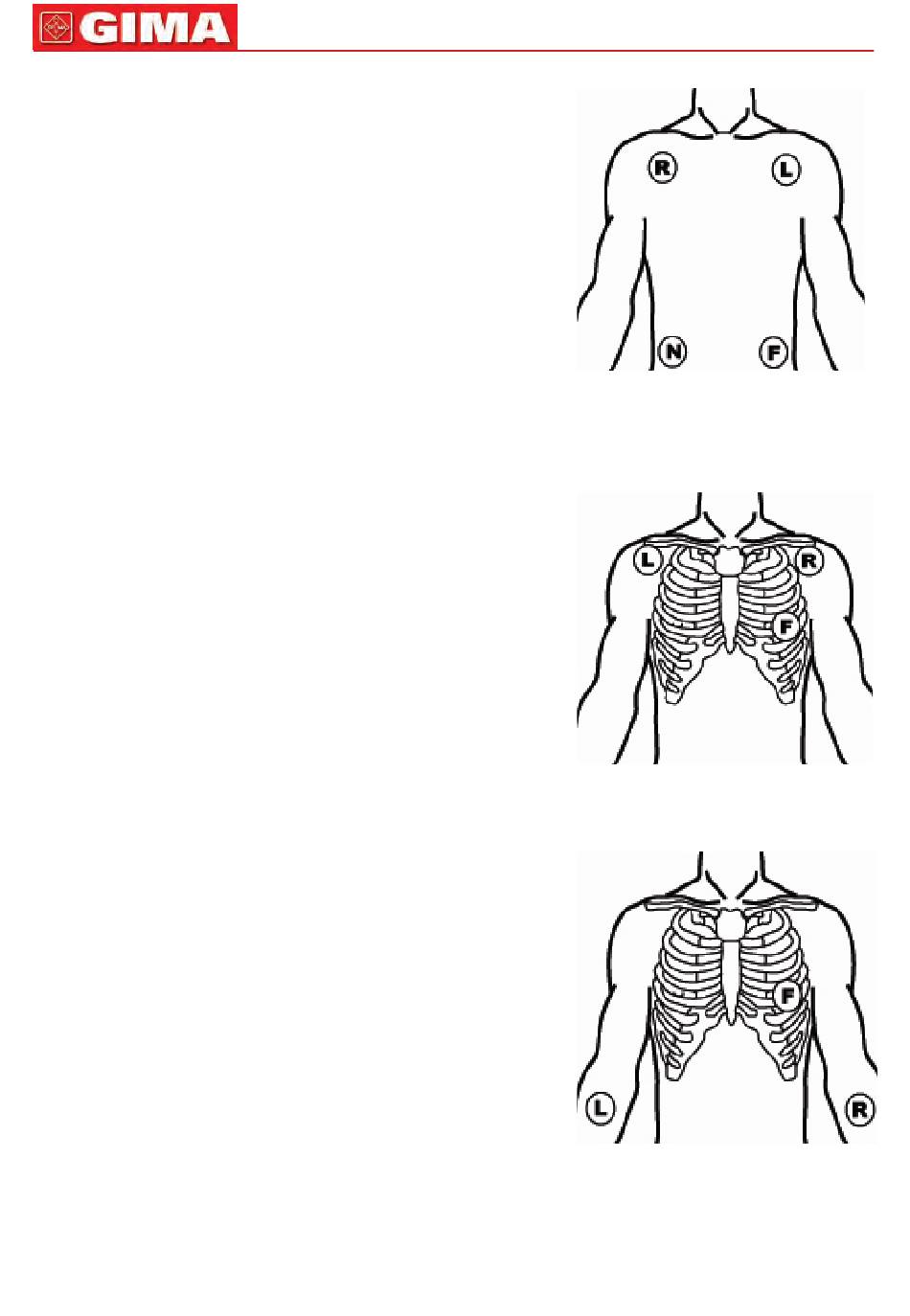

Figura 1 - Derivazione degli arti
(posizionamento sul torace)
Figura 2 - Derivazione toracica
(posizionamento sul torace)
Figura 3 - Derivazione degli arti
(posizionamento sul torace)
