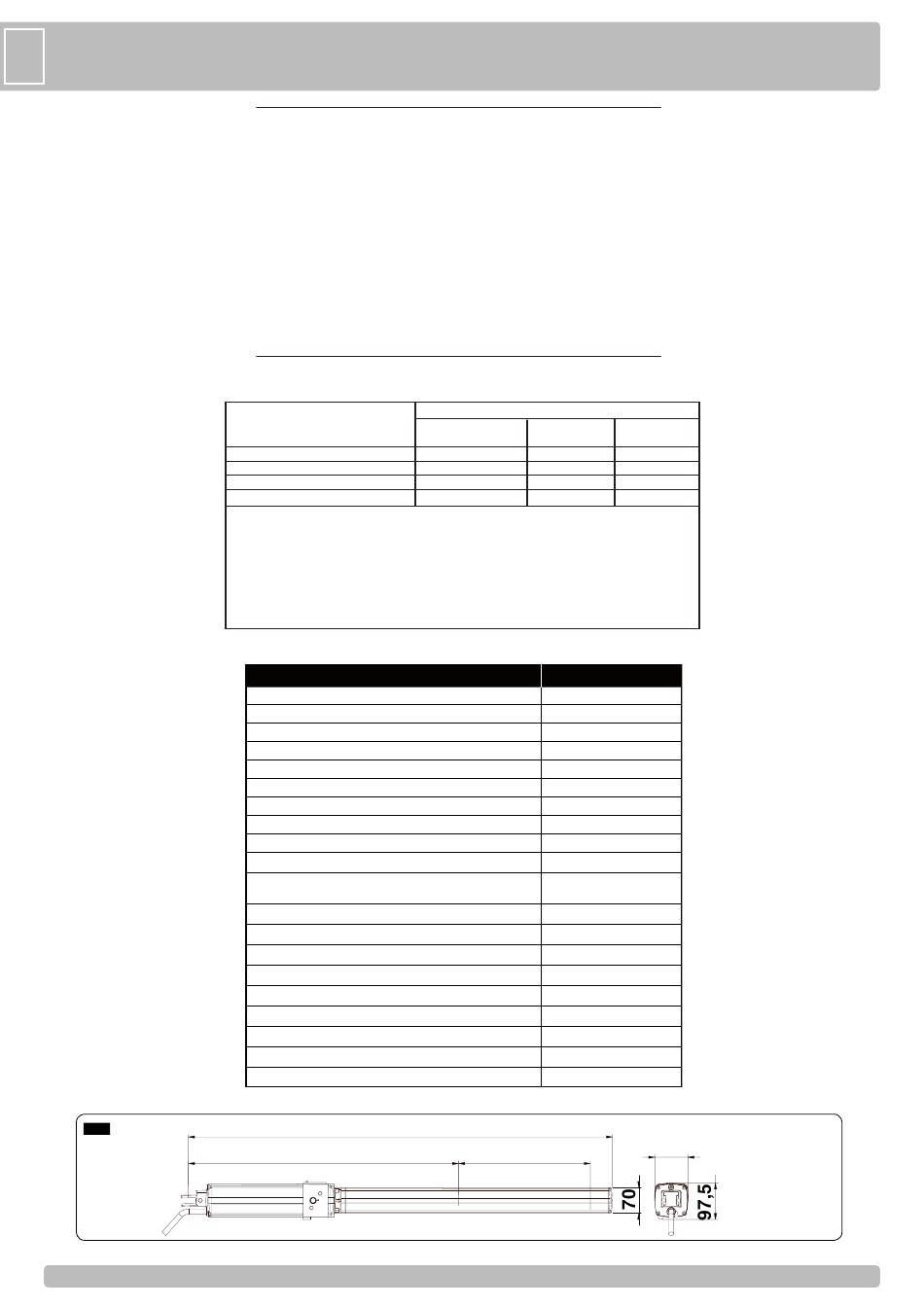

RIB IDRO C 27/1B Manuel D'instructions page 40

D
TECHNISCHE EIGENSCHAFTEN / INSTALLATION
A1
1.0 PRÜFUNG VON DER MONTAGE
Das Flugeltor muß fest an der Angelpunkten der träger fixiert sein, darf sich während der
Bewegung nicht biegen und ohne reibung bewegen.
Bevor iDro montiert wird ist es besser alle Hindernisse, die bei der Montage auftreten
können festzustellen.
Bei einem tor wie in Abbildung 2 müssen keine Veränderungen vorgenommen werden.
Es ist erforderlich, die charakteristiken des tors an die geltenden Normen und Gesetze
anzupassen. Das tor kann nur automatisch Angeschlossen werden, wenn es in einem
einwandfreien Zustand ist und der EN12604 entspricht.
- Das tor welches keine Gehfluegelfunktion hat,in diesem Fall ist es erforderlich das tor
mit der norm EN12453 in Einklang zu bringen(z.B. das in Bewegung setzen des Motors
per Handsender, wenn der Gehfluegel geoeffnet ist. Das zu vehindern koennen sie
einen Endschalter anschliessen der beim oeffnen des Gehfluegel andere automatischen
funktionen ausser Kraft setzt).
- Es dürfen keine mechanischen Anschläge über dem tor vorhanden sein, da diese nicht
ausreichend sicher sind.
Komponenten zur Installation nach der Norm EN1253
STEUERUNGSSYSTEM
mit totmannschaltung
mit sichtbaren impulsen
(z. B. sensor)
mit nicht sichtbaren impulsen
(z. B. Fernsender)
automatisch
* ein Musterbeispiel dafür sind jene türe, die keine Zufahrt zu einem öffentlichen Weg haben
A: Betriebstaste mit totmannschaltung (das heißt, aktivieren sie eine Funktion, solange man sie gedrückt hält),
wie code AcG2013
B: schlüsselselektor mit totmannschaltung, wie code AcG1010
c: Justierbare Kraft des Motors
D: Kontaktleiste, wie code AcG3010 und /oder andere sicherheitseinrichtungen muessen mit den Norm EN12453
uebereinstimmen (Anhang A).
E: photozelle, wie code AcG8026 (Jede 60÷70cm für die ganze Höhe der spalte des Gatters bis zu einem
Maximum von 2,5m anwenden - EN 12445 punkt 7.3.2.1)
MERKMALE
Einphasen-Netzstrom
Motorleistung
Stromaufnahme
Max. Schubkraft
Ausschubzeit Stange (max. Ausschub)
Einzug Stange
Max. Flügellänge
Min. Flügellänge
Max. Torgewicht
Betriebstemperatur
Max. Bohrungsabstand der Befestigung bei
ausgezogener Kolbenstange
Max. Hub der Standardstange
Gewicht mit Öl
Ölmenge
Öltyp
Schutzart
Anzahl der Zyklen
Zahl der vorgeschlagenen täglichen Zyklen
Service
Zahl der nachfolgenden Zyklen garantierte
1060
698
Abmessungen in mm
ANWENDUNG DER SCHLIESSUNG
Fachpersonen Fachpersonen
(außer einem öffentlichen platz*) (öffentlicher platz)
A B
c oder E c oder E
c, oder E c und D, oder E
c und D, oder E c und D, oder E
IDRO C 27/1B
230 V±10% 50/60Hz Hz
260W / 310W
1,14A / 1,44A
2000 N / 2500 N
17,5 sec
21,5 sec
250 kg
-20° / + 70°C
1002 mm ± 5
270 mm
RIB Oil HC13
30 - 17s/2s
274
0
0
Grenzlose
Anwendung
nicht möglich
c und D, oder E
c und D, oder E
c und D, oder E
1,8 m
1,2 m
8 kg
0,6 lt.
IP 55
200
60%
50
90
