Aventics DeviceNet Description Du Système Et Notice D'emploi

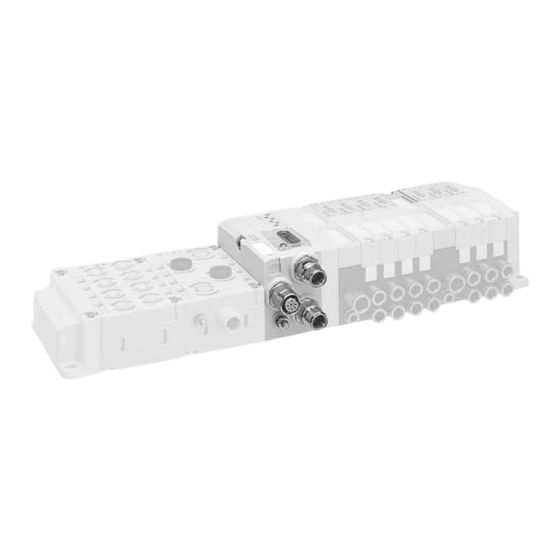

Coupleur de bus aes / pilote de distributeur av

Table des Matières

Les langues disponibles

Liens rapides

Télécharger ce manuel

Systembeschreibung | System Description | Description système |

Descrizione del sistema | Descripción de sistema | Systembeskrivning

Buskoppler AES/Ventiltreiber AV

Bus Coupler AES/Valve Driver AV

Coupleur de bus AES / Pilote de distributeur AV

Accoppiatore bus AES/driver valvole AV

Acoplador de bus AES/controladores de válvula AV

Bussomkopplare AES/ventildrivenhet AV

DeviceNet

R412018138/2016-08, Replaces: 01.2015, DE/EN/FR/IT/ES/SV

Table des Matières

Chapitres

Table des Matières

Sommaire des Matières pour Aventics DeviceNet

Page 1 Descrizione del sistema | Descripción de sistema | Systembeskrivning Buskoppler AES/Ventiltreiber AV Bus Coupler AES/Valve Driver AV Coupleur de bus AES / Pilote de distributeur AV Accoppiatore bus AES/driver valvole AV Acoplador de bus AES/controladores de válvula AV Bussomkopplare AES/ventildrivenhet AV DeviceNet R412018138/2016-08, Replaces: 01.2015, DE/EN/FR/IT/ES/SV...
Page 3: Table Des Matières
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Inhalt Zu dieser Dokumentation ......................5 Gültigkeit der Dokumentation ........................5 Erforderliche und ergänzende Dokumentationen ................5 Darstellung von Informationen ........................ 5 1.3.1 Sicherheitshinweise ............................ 5 1.3.2 Symbole ................................6 1.3.3 Bezeichnungen .............................. 7 1.3.4...
Page 4 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Aufbau der Daten der pneumatischen Einspeiseplatte mit UA-OFF-Überwachungsplatine ....................31 Prozessdaten ............................... 31 Diagnosedaten ............................31 8.2.1 Zyklische Diagnosedaten ......................... 31 8.2.2 Azyklische Diagnosedaten (Explicit Messages) ................31 Parameterdaten ............................31 Voreinstellungen am Buskoppler ..................32 Sichtfenster öffnen und schließen ......................
Page 5: Zu Dieser Dokumentation
Zu dieser Dokumentation Zu dieser Dokumentation Gültigkeit der Dokumentation Diese Dokumentation gilt für den Buskoppler der Serie AES für DeviceNet mit der Materialnummer R412018221. Diese Dokumentation richtet sich an Programmierer, Elektroplaner, Servicepersonal und Anlagenbetreiber. Diese Dokumentation enthält wichtige Informationen, um das Produkt sicher und sachgerecht in Betrieb zu nehmen, zu bedienen und einfache Störungen selbst zu beseitigen.
Page 6: Symbole
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Zu dieser Dokumentation Sicherheitshinweise sind wie folgt aufgebaut: SIGNALWORT Art und Quelle der Gefahr Folgen bei Nichtbeachtung Maßnahme zur Gefahrenabwehr <Aufzählung> Warnzeichen: macht auf die Gefahr aufmerksam Signalwort: gibt die Schwere der Gefahr an...
Page 7: Bezeichnungen
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Zu dieser Dokumentation 1.3.3 Bezeichnungen In dieser Dokumentation werden folgende Bezeichnungen verwendet: Tabelle 4: Bezeichnungen Bezeichnung Bedeutung Backplane interne elektrische Verbindung vom Buskoppler zu den Ventiltreibern und den E/A-Modulen linke Seite E/A-Bereich, links vom Buskoppler, wenn man auf dessen elektrische Anschlüsse schaut...
Page 8: Sicherheitshinweise
Einsatz in der Industrie für den Bereich Automatisierungstechnik entwickelt. Der Buskoppler dient zum Anschluss von E/A-Modulen und Ventilen an das Feldbussystem DeviceNet. Der Buskoppler darf ausschließlich an Ventiltreiber der Firma AVENTICS sowie an E/A-Module der Serie AES angeschlossen werden. Das Ventilsystem darf auch ohne pneumatische Komponenten als Stand-alone-System eingesetzt werden.
Page 9: Einsatz In Explosionsfähiger Atmosphäre
Dokumentation des Produkts spezifiziert und erlaubt ist. Beispielsweise in Ex-Schutz-Bereichen oder in sicherheitsbezogenen Teilen einer Steuerung (funktionale Sicherheit). Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt die AVENTICS GmbH keine Haftung. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer.
Page 10: Allgemeine Sicherheitshinweise
Halten Sie die in der Produktdokumentation angegebenen technischen Daten und Umgebungsbedingungen ein. Sie dürfen das Produkt erst dann in Betrieb nehmen, wenn festgestellt wurde, dass das Endprodukt (beispielsweise eine Maschine oder Anlage), in das die Produkte von AVENTICS eingebaut sind, den länderspezifischen Bestimmungen, Sicherheitsvorschriften und Normen der Anwendung entspricht.
Page 11: Pflichten Des Betreibers
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Sicherheitshinweise Pflichten des Betreibers Als Betreiber der Anlage, die mit einem Ventilsystem der Serie AV ausgestattet werden soll, sind Sie dafür verantwortlich, dass die bestimmungsgemäße Verwendung sichergestellt ist, dass das Bedienpersonal regelmäßig unterwiesen wird,...
Page 12: Allgemeine Hinweise Zu Sachschäden Und Produktschäden
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Allgemeine Hinweise zu Sachschäden und Produktschäden Allgemeine Hinweise zu Sachschäden und Produktschäden ACHTUNG Trennen von Anschlüssen unter Spannung zerstört die elektronischen Komponenten des Ventilsystems! Beim Trennen von Anschlüssen unter Spannung entstehen große Potenzialunterschiede, die das Ventilsystem zerstören können.
Page 13: Zu Diesem Produkt
Steuerung und den angeschlossenen Ventilen und E/A-Modulen her. Er ist ausschließlich für den Betrieb als Slave an einem Bussystem DeviceNet nach IEC 61158 und IEC 61784-1, CPF 2/3 bestimmt. Der Buskoppler muss daher konfiguriert werden. Zur Konfiguration befindet sich eine EDS-Datei auf der mitgelieferten CD R412018133 (siehe Kapitel 5.2 „Gerätebeschreibungsdatei...
Page 14: Elektrische Anschlüsse
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Zu diesem Produkt 4.1.1 Elektrische Anschlüsse ACHTUNG Nicht angeschlossene Anschlüsse erreichen nicht die Schutzart IP65! Wasser kann in das Gerät dringen. Montieren Sie auf alle nicht angeschlossen Anschlüsse Blindstopfen, damit die Schutzart IP65 erhalten bleibt.
Page 15 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Zu diesem Produkt Wenn Sie ein Kabel mit Beilauflitze verwenden, können Sie diese zusätzlich am Pin 1 der Busstecker (X7D1/X7D2) anschließen. Buskoppler als Zwischenstation 1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 6 auf Seite 14) Ihrer elektrischen Anschlüsse anschließen...
Page 16: Led
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Zu diesem Produkt Anschluss Funktionserde Verbinden Sie zur Ableitung von EMV-Störungen den FE-Anschluss (8) am Buskoppler über eine niederimpedante Leitung mit der Funktionserde. X7D2 Der Leitungsquerschnitt muss der Anwendung entsprechend ausgelegt sein.
Page 17: Adress- Und Baudratenschalter
Abb. 2: Lage der Adressschalter NA1 und NA2 und des Baudratenschalters DR Der DIP-Schalter DR für die Baudrate sowie die beiden Drehschalter NA1 und NA2 für die Stationsadresse des Ventilsystems im DeviceNet befinden sich unter dem Sichtfenster (3). Schalter DR: –...
Page 18: Ventiltreiber
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Zu diesem Produkt Ventiltreiber Die Beschreibung der Ventiltreiber finden Sie im Kapitel 12.2 „Ventilbereich“ auf Seite 41.
Page 19: Sps-Konfiguration Des Ventilsystems Av
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC SPS-Konfiguration des Ventilsystems AV SPS-Konfiguration des Ventilsystems AV In diesem Kapitel wird vorausgesetzt, dass Sie die Adresse und die Baudrate des Buskopplers richtig eingestellt haben und der Busabschluss mit einem Datenendstecker hergestellt ist. Eine detaillierte Beschreibung dazu finden Sie in Kapitel 9 „Voreinstellungen am Buskoppler“...
Page 20: Gerätebeschreibungsdatei Laden
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC SPS-Konfiguration des Ventilsystems AV Gerätebeschreibungsdatei laden Die EDS-Datei mit englischen Texten für den Buskoppler, Serie AES für DeviceNet befindet sich auf der mitgelieferten CD R412018133. Die Datei kann auch über das Internet im Media Centre von AVENTICS heruntergeladen werden.
Page 21 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC SPS-Konfiguration des Ventilsystems AV OB5/OB6/ M12/OB10 M11/IB4 M10/IB3 M1/OB1 M2/OB2 M3/OB3 M4/OB4 IB1/IB2 M6/OB7 M7/– M8/OB8 M9/OB9 AES- 8DO8M8 8DI8M8 8DI8M8 D-BC- AV-EP Abb. 3: Nummerierung der Module in einem Ventilsystem mit E/A-Modulen...
Page 22 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC SPS-Konfiguration des Ventilsystems AV Die Datenlänge des Buskopplers und der Module ist in Tabelle 9 dargestellt. Tabelle 9: Berechnung der Datenlänge des Ventilsystems Modulnummer Modul Ausgangsdaten Eingangsdaten 4-fach-Ventiltreiberplatine 1 Byte Nutzdaten –...
Page 23: Parameter Des Buskopplers Einstellen
Verhalten bei einer Unterbrechung der DeviceNet-Kommunikation Verhalten bei einem Fehler (Ausfall der Backplane) Das Verhalten bei DeviceNet-Kommunikationsstörung wird im Bit 1 des Parameterbytes definiert. Bit 1 = 0: Bei Unterbrechung der Verbindung werden die Ausgänge auf Null gesetzt. Bit 1 = 1: Bei Unterbrechung der Verbindung werden die Ausgänge im aktuellen Zustand gehalten.
Page 24: Parameter Für Die Module Einstellen
5.5.2 Parameter für das Verhalten im Fehlerfall Verhalten bei einer Unterbrechung Dieser Parameter beschreibt die Reaktion des Buskopplers, wenn keine DeviceNet-Kommunikation der DeviceNet-Kommunikation mehr vorhanden ist. Folgendes Verhalten können Sie einstellen: alle Ausgänge abschalten (Bit 1 des Parameterbytes = 0) alle Ausgänge beibehalten (Bit 1 des Parameterbytes = 1)
Page 25: Diagnosedaten Des Buskopplers
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC SPS-Konfiguration des Ventilsystems AV Option 2 (Bit 2 des Paramterbytes = 1) Bei einer kurzzeitigen Störung der Backplane ist die Reaktion identisch zu Option 1. Bei einer länger anhaltenden Störung der Backplane blinkt die LED IO/DIAG rot. Gleichzeitig setzt der Buskoppler alle Ventile und Ausgänge zurück.
Page 26 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC SPS-Konfiguration des Ventilsystems AV Tabelle 14: Diagnosedaten, die an die Eingangsdaten angehängt werden Byte-Nr. Bit-Nr. Bedeutung Diagnoseart und -gerät Byte 2 Bit 0 Sammeldiagnose Modul 1 Sammeldiagnosen der Module Bit 1 Sammeldiagnose Modul 2...
Page 27: Auslesen Der Diagnosedaten Des Buskopplers
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC SPS-Konfiguration des Ventilsystems AV Die Sammeldiagnosedaten der Module können Sie auch azyklisch abrufen. 5.6.2 Auslesen der Diagnosedaten des Buskopplers Die Diagnosedaten des Buskopplers können Sie wie folgt auslesen: Geben Sie in der SPS-Konfigurationssoftware folgende Werte im entsprechenden Eingabefeld ein.
Page 28: Aufbau Der Daten Der Ventiltreiber
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Aufbau der Daten der Ventiltreiber Aufbau der Daten der Ventiltreiber Prozessdaten WARNUNG Falsche Datenzuordnung! Gefahr durch unkontrolliertes Verhalten der Anlage. Setzen Sie nicht verwendete Bits immer auf den Wert „0“. Die Ventiltreiberplatine erhält von der Steuerung Ausgangsdaten mit Sollwerten für die Stellung der Magnetspulen der Ventile.
Page 29: Diagnosedaten
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Aufbau der Daten der Ventiltreiber Tabelle 17: 3-fach-Ventiltreiberplatine Ausgangsbyte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Ventilbezeichnung – – Ventil 3 Ventil 3...
Page 30: Aufbau Der Daten Der Elektrischen Einspeiseplatte
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Aufbau der Daten der elektrischen Einspeiseplatte Aufbau der Daten der elektrischen Einspeiseplatte Die elektrische Einspeiseplatte unterbricht die von links kommende Spannung UA, und leitet die Spannung, die über den zusätzlichen M12-Stecker eingespeist wird, nach rechts weiter. Alle anderen Signale werden direkt weitergeleitet.
Page 31: Aufbau Der Daten Der Pneumatischen Einspeiseplatte Mit Ua-Off-Überwachungsplatine
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Aufbau der Daten der pneumatischen Einspeiseplatte mit UA-OFF-Überwachungsplatine Aufbau der Daten der pneumatischen Einspeiseplatte mit UA-OFF-Überwachungsplatine Die elektrische UA-OFF-Überwachungsplatine leitet alle Signale einschließlich der Versorgungsspannungen weiter. Die UA-OFF-Uberwachungsplatine erkennt, ob die Spannung UA den Wert UA-OFF unterschreitet.
Page 32: Voreinstellungen Am Buskoppler
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Voreinstellungen am Buskoppler Voreinstellungen am Buskoppler VORSICHT Verletzungsgefahr durch Änderungen der Einstellungen im laufenden Betrieb. Unkontrollierten Bewegungen der Aktoren sind möglich! Ändern Sie die Einstellungen niemals im laufenden Betrieb. ACHTUNG Konfigurationsfehler! Ein fehlerhaft konfiguriertes Ventilsystem kann zu Fehlfunktionen im Gesamtsystem führen und dieses beschädigen.
Page 33: Adresse Am Buskoppler Einstellen
Abb. 5: Adressschalter NA1 und NA2 am Buskoppler Die beiden Drehschalter NA1 und NA2 für die Stationsadresse des Ventilsystems im DeviceNet befinden sich unter dem Sichtfenster (3). Schalter NA1: Am Schalter NA1 wird die Zehnerstelle der Adresse eingestellt. Der Schalter NA1 ist im Dezimalsystem von 0 bis 9 beschriftet.
Page 34: Adresse Ändern
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Voreinstellungen am Buskoppler Adresse ändern ACHTUNG Eine Änderung der Adresse im laufenden Betrieb wird nicht übernommen! Der Buskoppler arbeitet weiterhin mit der alten Adresse. Ändern Sie die Adresse niemals im laufenden Betrieb.
Page 35: Busabschluss Herstellen
übereinstimmen, blinkt die LED MNS rot. Busabschluss herstellen Wenn das Gerät der letzte Teilnehmer im DeviceNet-Strang ist, müssen Sie einen Datenendstecker Serie CN2, male, M12x1, 5-polig, A-codiert anschließen. Die Materialnummer lautet 8941054264. Der Datenendstecker stellt einen definierten Leitungsabschluss her und verhindert Leitungsreflexionen.
Page 36: Ventilsystem Mit Devicenet In Betrieb Nehmen
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Ventilsystem mit DeviceNet in Betrieb nehmen 10 Ventilsystem mit DeviceNet in Betrieb nehmen Bevor Sie das System in Betrieb nehmen, müssen Sie folgende Arbeiten durchgeführt und abgeschlossen haben: Sie haben das Ventilsystem mit Buskoppler montiert (siehe Montageanleitung der Buskoppler und der E/A-Module und Montageanleitung des Ventilsystems).
Page 37 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Ventilsystem mit DeviceNet in Betrieb nehmen die Elektronik im Ventilbereich und an die E/A-Module. 2. Überprüfen Sie nach der Initialisierungsphase die LED-Anzeigen an allen Modulen (siehe Kapitel 11 „LED-Diagnose am Buskoppler“ auf Seite 38 und Systembeschreibung der E/A-Module).
Page 38: Led-Diagnose Am Buskoppler
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC LED-Diagnose am Buskoppler 11 LED-Diagnose am Buskoppler Der Buskoppler überwacht die Spannungsversorgungen für die Elektronik und die Aktoransteuerung. Wenn die eingestellte Schwelle unter- oder überschritten wird, wird ein Fehlersignal erzeugt und an die Steuerung gemeldet. Zusätzlich zeigen die Diagnose-LEDs den Zustand an.
Page 39 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC LED-Diagnose am Buskoppler Tabelle 22: Bedeutung der LED-Diagnose Bezeichnung Farbe Zustand Bedeutung MNS (18) grün/rot Das Gerät ist nicht online. • Das Gerät hat den Dup_MAC_ID-Test noch nicht abgeschlossen. • Das Gerät ist eventuell nicht eingeschaltet.
Page 40: Umbau Des Ventilsystems
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems 12 Umbau des Ventilsystems GEFAHR Explosionsgefahr durch fehlerhaftes Ventilsystem in explosionsfähiger Atmosphäre! Nach einer Konfiguration oder einem Umbau des Ventilsystems sind Fehlfunktionen möglich. Führen Sie nach einer Konfiguration oder einem Umbau immer vor der Wiederinbetriebnahme eine Funktionsprüfung in nicht explosionsfähiger Atmosphäre durch.
Page 41: Ventilbereich
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Abb. 7: Beispielkonfiguration: Einheit aus Buskoppler und E/A-Modulen der Serie AES und Ventilen der Serie AV 26 linke Endplatte 31 Ventiltreiber (nicht sichtbar) 27 E/A-Module 32 rechte Endplatte 28 Buskoppler...
Page 42: Adapterplatte
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Abb. 8: 2-fach- und 3-fach-Grundplatten  Ventilplatz 1 20 2-fach-Grundplatte  Ventilplatz 2 21 3-fach-Grundplatte  Ventilplatz 3 12.2.2 Adapterplatte Die Adapterplatte (29) hat ausschließlich die Funktion, den Ventilbereich mit dem Buskoppler mechanisch zu verbinden.
Page 43: Elektrische Einspeiseplatte
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems 12.2.4 Elektrische Einspeiseplatte Die elektrische Einspeiseplatte (35) ist mit einer Einspeiseplatine verbunden. Sie kann über einen eigenen 4-poligen M12-Anschluss eine zusätzliche 24-V-Spannungsversorgung für alle Ventile, die rechts von der elektrischen Einspeiseplatte liegen, einspeisen. Die elektrische Einspeiseplatte überwacht diese zusätzliche Spannung (UA) auf Unterspannung.
Page 44: Druckregelventile
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Abb. 12: Verblockung von Grundplatten und Ventiltreiberplatinen  Ventilplatz 1 20 2-fach-Grundplatte  Ventilplatz 2 22 2-fach-Ventiltreiberplatine  Ventilplatz 3 36 Stecker rechts  Ventilplatz 4 37 Stecker links Ventiltreiber- und Einspeiseplatinen gibt es in folgenden Ausführungen:...
Page 45: Überbrückungsplatinen
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Abb. 14: Grundplatten für Druckregelventile zur Druckzonenregelung (links) und Einzeldruckregelung (rechts) 39 AV-EP-Grundplatte zur Druckzonenregelung 41 Integrierte AV-EP-Leiterplatte 40 AV-EP-Grundplatte zur Einzeldruckregelung 42 Ventilplatz für Druckregelventil Druckregelventile zur Druckzonenregelung und zur Einzeldruckregelung unterscheiden sich von der elektronischen Ansteuerung nicht.
Page 46: Ua-Off-Überwachungsplatine
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Überbrückungsplatinen überbrücken die Bereiche der Druckeinspeisung und haben keine weitere Funktion. Sie werden daher bei der SPS-Konfiguration nicht berücksichtigt. Überbrückungsplatinen gibt es in langer und kurzer Ausführung: Die lange Überbrückungsplatine befindet sich immer direkt am Buskoppler. Sie überbrückt die Adapterplatte und die erste pneumatische Einspeiseplatte.
Page 47: Identifikation Der Module
Ursprungskonfiguration bezieht (siehe Kapitel 12.5.5 „Dokumentation des Umbaus“ auf Seite 55). 12.3.3 Identifikationsschlüssel des Buskopplers Der Identifikationsschlüssel (1) auf der Oberseite des Buskopplers der Serie AES für DeviceNet lautet AES-D-BC-DEV und beschreibt dessen wesentlichen Eigenschaften: Tabelle 25: Bedeutung des Identifikationsschlüssels Bezeichnung...
Page 48: Typenschild Des Buskopplers
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems 12.3.5 Typenschild des Buskopplers Das Typenschild befindet sich auf der Rückseite des Buskopplers. Es enthält folgende Angaben: Abb. 16: Typenschild des Buskopplers 47 Logo 52 Seriennummer 48 Serie 53 Adresse des Herstellers...
Page 49: Sps-Konfigurationsschlüssel Des E/A-Bereichs
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Tabelle 26: Elemente des SPS-Konfigurationsschlüssels für den Ventilbereich Abkürzung Bedeutung Länge der Ausgangsbytes Länge der Eingangsbytes 2-fach-Ventiltreiberplatine 1 Byte 0 Byte 3-fach-Ventiltreiberplatine 1 Byte 0 Byte 4-fach-Ventiltreiberplatine 1 Byte 0 Byte –...
Page 50: Umbau Des Ventilbereichs
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Beispiel: Der E/A-Bereich besteht aus drei verschiedenen Modulen mit folgenden SPS-Konfigurationsschlüsseln: Tabelle 28: Beispiel eines SPS-Konfigurationsschlüssels im E/A-Bereich SPS-Konfigurationsschlüssel des Eigenschaften des E/A-Moduls Datenlänge E/A-Moduls 8DI8M8 8 x digitale Eingangskanäle 1 Byte Eingang 8 x M8-Anschlüsse...
Page 51 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems ACHTUNG Unzulässige, nicht regelkonforme Erweiterung! Erweiterungen oder Verkürzungen, die nicht in dieser Anleitung beschrieben sind, stören die Basis-Konfigurationseinstellungen. Das System kann nicht zuverlässig konfiguriert werden. Beachten Sie die Regeln zur Erweiterung des Ventilbereichs.
Page 52: Sektionen
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems 12.5.1 Sektionen Der Ventilbereich eines Ventilsystems kann aus mehreren Sektionen bestehen. Eine Sektion beginnt immer mit einer Einspeiseplatte, die den Anfang eines neuen Druckbereichs oder eines neuen Spannungsbereichs markiert.
Page 53: Zulässige Konfigurationen
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Tabelle 29: Beispiel eines Ventilsystems, bestehend aus drei Sektionen Sektion Komponenten 2. Sektion pneumatische Einspeiseplatte (30) vier 2-fach-Grundplatten (20) zwei 4-fach-Ventiltreiberplatinen (24) 8 Ventile (60) AV-EP-Grundplatte für Einzeldruckregelung AV-EP-Druckregelventil 3.
Page 54: Umbau Des Ventilbereichs Überprüfen
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Tabelle 30: Anzahl elektrischer Komponenten pro Bauteil Konfigurierte Komponente Anzahl elektrischer Komponenten 2-fach-Ventiltreiberplatinen 3-fach-Ventiltreiberplatinen 4-fach-Ventiltreiberplatinen Druckregelventile elektrische Einspeiseplatte UA-OFF-Überwachungsplatine AES- D-BC- AES- AES- D-BC- D-BC- Abb. 19: Beispiele für nicht zulässige Konfigurationen 12.5.4...
Page 55: Dokumentation Des Umbaus
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems Wenn Sie alle Fragen mit „Ja“ beantwortet haben, können Sie mit der Dokumentation und Konfiguration des Ventilsystems fortfahren. 12.5.5 Dokumentation des Umbaus SPS-Konfigurationsschlüssel Nach einem Umbau ist der auf der rechten Endplatte aufgedruckte SPS-Konfigurationsschlüssel nicht mehr gültig.
Page 56 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Umbau des Ventilsystems nur das Parameterbyte für den Buskoppler. Bei einem Eingangsmodul verschieben sich dabei nur die Diagnosedaten. Überprüfen Sie nach dem Umbau des Ventilsystems stets, ob die Eingangs- und Ausgangsbytes noch richtig zugeordnet sind.
Page 57: Fehlersuche Und Fehlerbehebung
13.2 Störungstabelle In Tabelle 31 finden Sie eine Übersicht über Störungen, mögliche Ursachen und deren Abhilfe. Falls Sie den aufgetretenen Fehler nicht beheben konnten, wenden Sie sich an die AVENTICS GmbH. Die Adresse finden Sie auf der Rückseite der Anleitung.
Page 58 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Fehlersuche und Fehlerbehebung Tabelle 31: Störungstabelle Störung mögliche Ursache Abhilfe LED UL blinkt rot Die Spannungsversorgung der Die Spannungsversorgung am Stecker Elektronik ist kleiner als die untere X1S prüfen Toleranzgrenze (18 V DC) und größer als 10 V DC.
Page 59 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Fehlersuche und Fehlerbehebung Tabelle 31: Störungstabelle Störung mögliche Ursache Abhilfe LED MNS blinkt grün Das Gerät läuft im normalen Zustand, ist Überprüfen, online, und die Verbindungen sind nicht • ob die Verbindungen zu anderen Knoten hergestellt sind, im etablierten Zustand.
Page 60: Technische Daten
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Technische Daten 14 Technische Daten Tabelle 32: Technische Daten Allgemeine Daten Abmessungen 37,5 mm x 52 mm x 102 mm Gewicht 0,16 kg Temperaturbereich Anwendung -10 °C bis 60 °C Temperaturbereich Lagerung -25 °C bis 80 °C...
Page 61: Anhang
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Anhang 15 Anhang 15.1 Zubehör Tabelle 33: Zubehör Beschreibung Materialnummer Datenendstecker für CANopen/DeviceNet, Serie CN2 Stecker, M12x1, 5-polig, A-codiert 8941054264 Stecker, Serie CN2, male, M12x1, 5-polig, A-codiert, geschirmt, für Feldbusanschluss 8942051612 X7D2 • max. anschließbarer Leiter: 0,75 mm (AWG19) •...
Page 62: Objekte
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Anhang 15.2 Objekte Vendor Speciﬁc Vendor Speciﬁc Modules Identity Object Assembly Message Router DeviceNet Connection Expl Abb. 20: Objekte des AES-DeviceNet...
Page 63: Identity
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Anhang 15.2.1 Identity Class Code 0x01 Dieses Objekt liefert die Identifikation des Gerätes. Es existiert genau eine Instanz dieser Klasse. Das Objekt liegt im Speicher des DeviceNet-Stacks. Tabelle 34: Class Attributes DeviceNet...
Page 64: Message Router Object
Keine Class Attributes definiert Instance Attributes Keine Instance Attributes definiert Common Services Keine Common Services definiert 15.2.3 DeviceNet Object Class Code 0x03 Im DeviceNet-Object können DeviceNet-spezifische Parameter ausgelesen und gesetzt werden. Tabelle 37: Class Attributes DeviceNet Value Attr-ID Access Rule Name Data Type...
Page 65: Assembly Object
Access Rule Name Data Type (if const) Revision UINT Instance Attributes Die Attribute der Instanz sind in „CIP Networks Library, Volume 3, DeviceNet Adaptation of CIP, Edition 1.8, April 2013“ definiert. Tabelle 44: Common Services Service Code Class Instance Service Name...
Page 66: Module Object
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Anhang 15.2.6 Module Object Class Code 0x64 In diesem Objekt können die Parameter der AES-Teilnehmer gelesen und gesetzt werden. Die Instanz des Attributes für einen bestimmten Teilnehmer kann anhand der Liste der Teilnehmer ermittelt werden.
Page 67: Aes Object
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Anhang 15.2.7 AES Object Class Code 0xC7 In diesem Objekt können die Parameter des Buskopplers gelesen und gesetzt werden. Es soll nur eine Instanz des Objekts geben. Tabelle 48: Class Attributes DeviceNet...
Page 68 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Anhang Tabelle 51: Aufbau des Attributs 2 Byte Bedeutung Diagnoseart und Diagnosegerät Byte 1 Bit 0 Die Backplane des Ventilbereichs meldet eine Diagnose des Buskopplers Warnung Bit 1 Die Backplane des Ventilbereichs meldet...
Page 69: Stichwortverzeichnis
AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Stichwortverzeichnis 16 Stichwortverzeichnis Abkürzungen 7 E/A-Bereich Adapterplatte 42 Dokumentation des Umbaus 55 Adresse SPS-Konfigurationsschlüssel 49 ändern 34 Umbau 55 Adressschalter 17 zulässige Konfigurationen 55 Anschluss Elektrische Anschlüsse 14 Feldbus 14 Elektrische Einspeiseplatte 43...
Page 70 AVENTICS | Buskoppler AES/Ventiltreiber AV, DeviceNet | R412018138–BAL–001–AC Stichwortverzeichnis Nicht bestimmungsgemäße Verwendung 9 UA-OFF-Überwachungsplatine 45, 46 Nicht zulässige Konfigurationen im Ventilbereich 53 Überbrückungsplatinen 45 Umbau des E/A-Bereichs 55 Parameter des Ventilbereichs 50 des Buskopplers 23 des Ventilsystems 40 für das Verhalten im Fehlerfall 24...
Page 71 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Contents About This Documentation ..................... 73 Documentation validity ..........................73 Required and supplementary documentation ................... 73 Presentation of information ........................73 1.3.1 Safety instructions ............................. 73 1.3.2 Symbols ................................ 74 1.3.3...
Page 72 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Structure of Pneumatic Supply Plate Data with UA-OFF Monitoring Board ..... 97 Process data ..............................97 Diagnostic data ............................97 8.2.1 Cyclical diagnostic data ..........................97 8.2.2 Acyclical diagnostic data (explicit messages) ................... 97 Parameter data ............................
Page 73: About This Documentation
About This Documentation About This Documentation Documentation validity This documentation is valid for the AES series bus coupler for DeviceNet, with material number R412018221. The documentation is geared toward programmers, electrical engineers, service personnel, and system owners. This documentation contains important information on the safe and proper commissioning and operation of the product and how to remedy simple malfunctions yourself.
Page 74: Symbols
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC About This Documentation SIGNAL WORD Hazard type and source Consequences Precautions <List> Safety sign: draws attention to the risk Signal word: identifies the degree of hazard Hazard type and source: identifies the hazard type and source...
Page 75: Designations
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC About This Documentation 1.3.3 Designations The following designations are used in this documentation: Table 4: Designations Designation Meaning Backplane Internal electrical connection from the bus coupler to the valve drivers...
Page 76: Notes On Safety
The bus coupler connects I/O modules and valves to the DeviceNet fieldbus system. The bus coupler may only be connected to valve drivers from AVENTICS and I/O modules from the AES series.
Page 77: Improper Use
For example, in areas with explosion protection or in safety-related components of control systems (functional safety). AVENTICS GmbH is not liable for any damages resulting from improper use. The user alone bears the risks of improper use of the product.
Page 78: Safety Instructions Related To The Product And Technology
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Notes on Safety Safety instructions related to the product and technology DANGER Danger of explosion if incorrect devices are used! There is a danger of explosion if valve systems without ATEX identification are used in an explosive atmosphere.
Page 79: General Instructions On Equipment And Product Damage
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC General Instructions on Equipment and Product Damage General Instructions on Equipment and Product Damage NOTICE Disconnecting connections while under voltage will destroy the electronic components of the valve system! Large differences in potential occur when disconnecting connections under voltage, which can destroy the valve system.
Page 80: About This Product
I/O modules. It is designed only for use as a slave in an DeviceNet bus system in accordance with IEC 61158 and IEC 61784-1, CPF 2/3. Therefore, the bus coupler must be configured. The CD R412018133, included on delivery, contains an EDS file for the configuration (see section 5.2 “Loading the device description file”...
Page 81: Electrical Connections
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC About This Product 4.1.1 Electrical connections NOTICE Unconnected connections do not comply with protection class IP65! Water may enter the device. To maintain the protection class IP65, assemble blanking plugs on all unconnected connections.
Page 82 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC About This Product When using a cable with a filler cord, you can also connect this to pin 1 on the bus plug (X7D1/X7D2). Connecting the bus coupler 1. Set up the correct pin assignments (see Table 6 on page 81) on the electrical connections if you as an intermediate station do not use pre-assembled cables.
Page 83: Led
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC About This Product Functional earth connection To discharge the EMC interferences, connect the FE connection (8) on the bus coupler via a low-impedance line to functional earth. X7D2 The line cross-section must be selected according to the application.
Page 84: Address And Baud Rate Switch
Location of address switches NA1 and NA2 and the baud rate switch DR The DIP switch DR for the baud rate and the two rotary switches NA1 and NA2 for the station address of the valve system in DeviceNet are located underneath the window (3). Switch DR: –...
Page 85: Plc Configuration Of The Valve System
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC PLC Configuration of the Valve System PLC Configuration of the Valve System This section assumes that you have correctly set the bus coupler address and baud rate and that bus termination has been provided using a data termination plug. A detailed description can be found in section 9 “Presettings on the Bus Coupler”...
Page 86: Loading The Device Description File
PLC Configuration of the Valve System Loading the device description file The EDS file with texts in English for the AES series bus coupler for DeviceNet is located on the provided CD R412018133. The file can also be downloaded online from the AVENTICS Media Center.
Page 87 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC PLC Configuration of the Valve System OB5/OB6/ M12/OB10 M11/IB4 M10/IB3 M1/OB1 M2/OB2 M3/OB3 M4/OB4 IB1/IB2 M6/OB7 M7/– M8/OB8 M9/OB9 AES- 8DO8M8 8DI8M8 8DI8M8 D-BC- AV-EP Fig. 3: Numbering of modules in a valve system with I/O modules...
Page 88 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC PLC Configuration of the Valve System The data lengths of the bus coupler and the modules are shown in Table 9. Table 9: Calculation of the valve system data lengths...
Page 89: Setting The Bus Coupler Parameters
Response to an interruption in DeviceNet communication Response to an error (backplane failure) The response to a DeviceNet communication problem is defined in bit 1 of the parameter byte. Bit 1 = 0: If the connection is interrupted, the outputs are set to zero.
Page 90: Setting Parameters For The Modules
5.5.2 Error-response parameters Response to an interruption This parameter describes the response of the bus coupler in the absence of DeviceNet in DeviceNet communication communication. You can set the following responses: Switch off all outputs (bit 1 of the parameter byte = 0)
Page 91: Bus Coupler Diagnostic Data
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC PLC Configuration of the Valve System Bus coupler diagnostic data The diagnostic data can be turned on or off on the DIP switch DR.3. When delivered the diagnostics are turned off.
Page 92: Reading Out The Bus Coupler Diagnostic Data
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC PLC Configuration of the Valve System Table 14: Diagnostic data appended to input data Byte no. Bit no. Meaning Diagnostic type and device Byte 4 Bit 0 Group diagnosis, module 17...
Page 93: Extended Diagnostic Data Of The I/O Modules
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC PLC Configuration of the Valve System You can find a description of the diagnostic data for the valve zone in section 6 “Structure of the Valve Driver Data” on page 94. A description of the diagnostic data for AV-EP pressure regulators can be found in the operating instructions for AV-EP pressure regulators.
Page 94: Structure Of The Valve Driver Data
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Structure of the Valve Driver Data Structure of the Valve Driver Data Process data WARNING Incorrect data assignment! Danger caused by uncontrolled movement of the system. Always set the unused bits to the value “0”.
Page 95: Diagnostic Data
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Structure of the Valve Driver Data Table 17: Valve driver board, 3x Output byte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Valve designation –...
Page 96: Data Structure Of The Electrical Supply Plate
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Data Structure of the Electrical Supply Plate Data Structure of the Electrical Supply Plate The electrical supply plate interrupts the UA voltage coming from the left and transfers the voltage supplied by the additional M12 plug to the right.
Page 97: Structure Of Pneumatic Supply Plate Data With Ua-Off Monitoring Board
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Structure of Pneumatic Supply Plate Data with UA-OFF Monitoring Board Structure of Pneumatic Supply Plate Data with UA-OFF Monitoring Board The electrical UA-OFF monitoring board transfers all signals including the supply voltages.
Page 98: Presettings On The Bus Coupler
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Presettings on the Bus Coupler Presettings on the Bus Coupler CAUTION Danger of injury if changes are made to the settings during operation. Uncontrolled movement of the actuators is possible! Never change the settings during operation.
Page 99: Setting The Address On The Bus Coupler
Steps 1 and 2 can also be performed in the reverse order. 3. Reconnect the power supply UL or the 24 V voltage of the DeviceNet bus. The system will be initialized using the address defined on the bus coupler.
Page 100: Changing The Address
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Presettings on the Bus Coupler Changing the address NOTICE An address change will not be effective during operation! The bus coupler will continue to work with the previous address. Never change the address during operation.
Page 101: Terminating The Bus
Steps 1 and 2 can also be performed in the reverse order. 3. Reconnect the power supply UL or the 24 V voltage of the DeviceNet bus. The system will be initialized using the baud rate defined on the bus coupler.
Page 102: Commissioning The Valve System With Devicenet
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Commissioning the Valve System with DeviceNet 10 Commissioning the Valve System with DeviceNet Before commissioning the system, the following steps must have been carried out and completed: You have assembled the valve system with bus coupler (see the assembly instructions for the bus couplers and I/O modules, as well as the valve system).
Page 103 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Commissioning the Valve System with DeviceNet Table 21: Status of the LEDs on commissioning Designation Color State Meaning UL (14) Green Illuminated The electronics supply voltage is greater than the lower IO/DIAG tolerance limit (18 V DC).
Page 104: Led Diagnosis On The Bus Coupler
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC LED Diagnosis on the Bus Coupler 11 LED Diagnosis on the Bus Coupler The bus coupler monitors the power supplies for the electronic components and actuator control. If they exceed or fall below a set threshold, an error signal will be generated and reported to the controller.
Page 105 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC LED Diagnosis on the Bus Coupler Table 22: Meaning of the diagnostic LEDs Designation Color State Meaning MNS (18) Green/red The device is not online. • The device has not completed the Dup_MAC_ID test.
Page 106: Conversion Of The Valve System
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System 12 Conversion of the Valve System DANGER Danger of explosion caused by defective valve system in an explosive atmosphere! Malfunctions may occur after the configuration or conversion of the valve system.
Page 107: Valve Zone
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System Fig. 7: Example configuration: unit consisting of AES series bus coupler and I/O modules, and AV series valves 26 Left end plate 31 Valve driver (concealed)
Page 108: Transition Plate
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System Fig. 8: Base plates, 2x and 3x  Valve position 1 20 Base plate, 2x  Valve position 2 21 Base plate, 3x  Valve position 3 12.2.2...
Page 109: Valve Driver Boards
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System 24 V DC -10% Fig. 11: Electrical supply plate The tightening torque of the M4x0.7 ground screw (WS 7) is 1.25 Nm +0.25. Pin assignments of the M12 plug The connection for the actuator voltage is an M12 plug, male, 4-pin, A-coded.
Page 110: Pressure Regulators
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System Fig. 12: Blocking of base plates and valve driver boards  Valve position 1 20 Base plate, 2x  Valve position 2 22 Valve driver board, 2x ...
Page 111: Bridge Cards
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System Fig. 14: Base plate for pressure regulators for pressure zone control (left) and single pressure control (right) 39 AV-EP base plate for pressure zone control...
Page 112: Ua-Off Monitoring Board
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System Bridge cards are available in long and short versions: The long bridge card is always located directly on the bus coupler. It bridges the transition plate and the first pneumatic supply plate.
Page 113: Material Number For Valve System
(see section 12.5.5 “Conversion documentation” on page 120). 12.3.3 Identification key for bus coupler The identification key (1) on the top of the AES series bus coupler for DeviceNet is “AES-D-BC-DEV” and describes the unit’s main characteristics: Table 25:...
Page 114: Rating Plate On Bus Coupler
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System 12.3.5 Rating plate on bus coupler The rating plate is located on the back of the bus coupler. It contains the following information: Fig. 16: Bus coupler rating plate...
Page 115: Plc Configuration Key For The I/O Zone
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System Table 26: Elements of the PLC configuration key for the valve zone Abbreviation Meaning Length of output bytes Length of input bytes Valve driver board, 2x...
Page 116: Conversion Of The Valve Zone
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System Example: The I/O zone consists of three different modules with the following PLC configuration keys: Table 28: Example of a PLC configuration key for the I/O zone...
Page 117 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System NOTICE Impermissible, non-compliant expansion! Any expansions or reductions not described in these instructions interfere with the basic configuration settings. This will prevent a reliable system configuration.
Page 118: Sections
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System 12.5.1 Sections The valve zone of a valve system can consist of multiple sections. A section always starts with a supply plate that marks the beginning of a new pressure or voltage zone.
Page 119: Permissible Configurations
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System 12.5.2 Permissible configurations AES- D-BC- Fig. 18: Permissible configurations You can expand the valve system at all points designated with an arrow: After a pneumatic supply plate (A)
Page 120: Reviewing The Valve Zone Conversion
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System AES- D-BC- AES- AES- D-BC- D-BC- Fig. 19: Examples for impermissible configurations 12.5.4 Reviewing the valve zone conversion Following the conversion of the valve zone, use the following checklist to determine whether you have complied with all rules.
Page 121: Conversion Of The I/O Zone
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Conversion of the Valve System 12.6 Conversion of the I/O zone 12.6.1 Permissible configurations No more than ten I/O modules may be connected to the bus coupler. For further information on converting the I/O zone, see the system descriptions of the individual I/O modules.
Page 122: Troubleshooting
13.2 Table of malfunctions Table 31 contains an overview of malfunctions, possible causes, and remedies. If you cannot remedy a malfunction, please contact AVENTICS GmbH. The address is printed on the back cover of these instructions. Table 31:...
Page 123 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Troubleshooting Table 31: Table of malfunctions Malfunction Possible cause Remedy UL LED flashes red The electronics supply voltage is less Check the power supply at plug X1S. than the lower tolerance limit (18 V DC) and greater than 10 V DC.
Page 124 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Troubleshooting Table 31: Table of malfunctions Malfunction Possible cause Remedy MNS LED flashes green The device is running normally, is online, Check and the connections are not established. • whether the connections to other nodes have been created, •...
Page 125: Technical Data
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Technical Data 14 Technical Data Table 32: Technical data General data Dimensions 37.5 mm x 52 mm x 102 mm Weight 0.16 kg Operating temperature range -10°C to 60°C Storage temperature range -25°C to 80°C...
Page 126: Appendix
15.1 Accessories Table 33: Accessories Description Mat. no. Data termination plug for CANopen/DeviceNet, CN2 series plug, M12x1, 5-pin, A-coded 8941054264 Plug, CN2 series, male, M12x1, 5-pin, A-coded, shielded, for fieldbus connection X7D2 8942051612 • Max. line that can be connected: 0.75 mm...
Page 127: Objects
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Appendix 15.2 Objects Vendor Speciﬁc Vendor Speciﬁc Modules Identity Object Assembly Message Router DeviceNet Connection Expl Fig. 20: Objects of the DeviceNet AES...
Page 128: Identity
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Appendix 15.2.1 Identity Class code 0x01 This object delivers the device identification. There is only one instance in this category. The object is stored in the drive of the DeviceNet stack.
Page 129: Message Router Object
Instance attributes No instance attributes defined Common services No common services defined 15.2.3 DeviceNet object Class code 0x03 DeviceNet-specific parameters can be read out and set in the DeviceNet object. Table 37: Class attributes DeviceNet Value Attr. ID Access rule...
Page 130: Assembly Object
Access rule Name Data type (if const) Revision UINT Instance attributes The instance attributes are defined in “CIP Networks Library, Volume 3, DeviceNet Adaptation of CIP, Edition 1.8, April 2013”. Table 44: Common services Service code Class Instance Service name...
Page 131: Module Object
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Appendix 15.2.6 Module object Class code 0x64 In this object the parameters of the AES participants can be read and set. The instance attribute for a particular participants can be determined using the list of participants.
Page 132: Aes Object
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Appendix 15.2.7 AES object Class code 0xC7 In this object the parameters of the bus coupler can be read and set. There should only be one instance of the object.
Page 133 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Appendix Table 51: Structure of attribute 2 Type of diagnosis and diagnostic Byte Meaning device Byte 1 Bit 0 The backplane of the valve zone issues Bus coupler diagnosis a warning.
Page 134: Index
AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Index 16 Index Device description Abbreviations 75 Bus coupler 80 Accessories 126 Valve driver 84 Address Valve system 106 Change 100 Diagnostic data Address switch 84 Electrical supply plate 96...
Page 135 AVENTICS | Bus Coupler AES/Valve Driver AV, DeviceNet | R412018138–BAL–001–AC Index Obligations of the system owner 78 UA-OFF monitoring board 111, 112 Parameter data Valve driver Electrical supply plate 96 Device description 84 Pneumatic supply plate with UA-OFF monitoring board 97...
Page 137 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Sommaire A propos de cette documentation ..................139 Validité de la documentation ....................... 139 Documentations nécessaires et complémentaires ..............139 Présentation des informations ......................139 1.3.1 Consignes de sécurité...
Page 138 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC 8.2.1 Données de diagnostic cycliques ....................... 166 8.2.2 Données de diagnostic acycliques (Explicit Messages) ............... 166 Données de paramètre .......................... 166 Préréglages du coupleur de bus ..................167 Ouverture et fermeture de la fenêtre ....................
Page 139: Propos De Cette Documentation
A propos de cette documentation Validité de la documentation Cette documentation s’applique au coupleur de bus de la série AES pour DeviceNet avec la référence R412018221. Cette documentation s’adresse aux programmateurs, aux planificateurs-électriciens, au personnel de maintenance et aux exploitants de l’installation.
Page 140: Symboles
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC A propos de cette documentation MOT-CLE Type et source de danger Conséquences en cas de non-respect Mesure préventive contre le danger <Enumération> Signal de danger : attire l’attention sur un danger Mot-clé...
Page 141: Désignations
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC A propos de cette documentation 1.3.3 Désignations Cette documentation emploie les désignations suivantes : Tableau 4 : Désignations Désignation Signification Backplane (platine bus) Liaison électrique interne entre le coupleur de bus et les pilotes de distributeurs et les modules E/S Côté...
Page 142: Consignes De Sécurité
Le coupleur de bus permet le raccordement de modules E/S et de distributeurs au système bus DeviceNet. Le coupleur de bus doit exclusivement être raccordé à des pilotes de distributeurs de la société AVENTICS et à des modules E/S de la série AES. L’îlot de distribution peut également être utilisé...
Page 143: Utilisation Non Conforme
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Consignes de sécurité Utilisation non conforme Toute autre utilisation que celle décrite au chapitre « Utilisation conforme » est non conforme et par conséquent interdite. Comptent parmi les utilisations non conformes du coupleur de bus et des pilotes de distributeurs : L’utilisation en tant que composant de sécurité...
Page 144: Consignes De Sécurité Selon Le Produit Et La Technique
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Consignes de sécurité Consignes de sécurité selon le produit et la technique DANGER Risque d’explosion dû à l’utilisation d’appareils inadéquats ! L’utilisation d’îlots de distribution non certifiés ATEX en atmosphère explosible engendre un risque d’explosion.
Page 145: Consignes Générales Concernant Les Dégâts Matériels Et Les Endommagements Du Produit
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Consignes générales concernant les dégâts matériels et les endommagements du produit Consignes générales concernant les dégâts matériels et les endommagements du produit ATTENTION Débranchement de raccords sous tension susceptible de détruire les composants électroniques de l’îlot de distribution !
Page 146: Propos De Ce Produit
A propos de ce produit Coupleur de bus Le coupleur de bus de la série AES pour DeviceNet établit la communication entre la commande maître et les distributeurs et modules E/S raccordés. Il est exclusivement destiné à fonctionner en tant qu’esclave dans un système bus DeviceNet selon les normes CEI 61158 et CEI 61784-1, CPF 2/3.
Page 147: Raccordements Électriques
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC A propos de ce produit 4.1.1 Raccordements électriques ATTENTION Perte de l’indice de protection IP65 due à des orifices non raccordés ! De l’eau est susceptible de pénétrer dans l’appareil.
Page 148 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC A propos de ce produit En cas d’utilisation d’un câble avec un conducteur de repère, celui-ci peut aussi être raccordé à la broche 1 du connecteur bus (X7D1 / X7D2).
Page 149: Led
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC A propos de ce produit Raccordement de mise à la terre Pour dissiper les interférences CEM, relier le raccord FE (8) du coupleur de bus à la mise à la terre à...
Page 150: Commutateurs D'adresse Et De Débit En Bauds
Position des commutateurs d’adresse NA1 et NA2 et du commutateur de débit en bauds DR Le commutateur DIP DR pour le débit en bauds ainsi que les deux commutateurs rotatifs NA1 et NA2 pour l’adresse de station de l’îlot de distribution dans DeviceNet se trouvent sous la fenêtre (3). Commutateur DR : –...
Page 151: Pilote De Distributeurs
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC A propos de ce produit Pilote de distributeurs Pour la description des pilotes de distributeurs, se reporter au chapitre « 12.2 Plage de distributeurs », page 176.
Page 152: Configuration Api De L'îlot De Distribution Av
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV Configuration API de l’îlot de distribution AV Ce chapitre présuppose un réglage correct de l’adresse et du débit en bauds du coupleur de bus ainsi que l’établissement de la terminaison du bus par un connecteur terminal de données.
Page 153: Chargement Du Fichier De Description De L'appareil
Configuration API de l’îlot de distribution AV Chargement du fichier de description de l’appareil Le fichier EDS en anglais pour le coupleur de bus, série AES, pour DeviceNet est disponible sur le CD fourni R412018133. Le fichier peut également être téléchargé sur Internet dans le Media Centre d’AVENTICS.
Page 154 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV OB5/OB6/ M12/OB10 M11/IB4 M10/IB3 M1/OB1 M2/OB2 M3/OB3 M4/OB4 IB1/IB2 M6/OB7 M7/– M8/OB8 M9/OB9 AES- 8DO8M8 8DI8M8 8DI8M8 D-BC- AV-EP Fig.
Page 155 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV La longueur de données du coupleur de bus et des modules est représentée au tableau 9. Tableau 9 : Calcul de la longueur de données de l’îlot de distributeurs Numéro de...
Page 156: Réglage Des Paramètres Du Coupleur De Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV Tableau 10 :Exemple d’affectation des octets de sortie (OB) Octet Bit 7 Bit 6 Bit 5 Bit 4 Bit 3...
Page 157: Réglage Des Paramètres Pour Les Modules
Comportement en cas d’interruption de la communication DeviceNet Comportement en cas d’erreur (panne de la platine bus) Le comportement en cas de perturbation de la communication DeviceNet est défini au bit 1 de l’octet de paramètres. Bit 1 = 0 : en cas d’interruption de la connexion, les sorties sont positionnées sur zéro.
Page 158: Données De Diagnostic Du Coupleur De Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV Comportement Ce paramètre décrit la réaction du coupleur de bus en cas de dysfonctionnement de la platine bus. en cas de dysfonctionnement Les comportements suivants peuvent être réglés :...
Page 159 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV Tableau 14 :Données de diagnostic annexées aux données d’entrée N° d’octet N° de bit Signification Type et outil de diagnostic...
Page 160: Lecture Des Données De Diagnostic Du Coupleur De Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV Tableau 14 :Données de diagnostic annexées aux données d’entrée N° d’octet N° de bit Signification Type et outil de diagnostic...
Page 161: Transmission De La Configuration À La Commande
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Configuration API de l’îlot de distribution AV Transmission de la configuration à la commande Lorsque l’îlot de distribution est entièrement et correctement configuré, les données peuvent être transférées à...
Page 162: Structure Des Données Des Pilotes De Distributeurs
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Structure des données des pilotes de distributeurs Structure des données des pilotes de distributeurs Données de processus AVERTISSEMENT Affectation incorrecte des données ! Danger dû à un comportement incontrôlé de l’installation.
Page 163: Données De Diagnostic
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Structure des données des pilotes de distributeurs L’affectation des bobines magnétiques des distributeurs aux bits est la suivante : Tableau 16 :Double platine pilote de distributeurs...
Page 164: Données De Paramètre
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Structure des données des pilotes de distributeurs Tableau 19 :Lecture des données de diagnostic des modules Nom du champ dans la fenêtre du logiciel Valeur dans le champ de saisie...
Page 165: Structure Des Données De La Plaque D'alimentation Électrique
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Structure des données de la plaque d’alimentation électrique Structure des données de la plaque d’alimentation électrique La plaque d’alimentation électrique interrompt la tension UA provenant de gauche et transmet la tension alimentée par le connecteur M12 supplémentaire vers la droite.
Page 166: Structure Des Données De La Plaque D'alimentation Pneumatique Avec Platine De Surveillance Ua-Off
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Structure des données de la plaque d’alimentation pneumatique avec platine de surveillance UA-OFF Structure des données de la plaque d’alimentation pneumatique avec platine de surveillance UA-OFF La platine de surveillance UA-OFF électrique transfère tous les signaux, y compris ceux des tensions...
Page 167: Préréglages Du Coupleur De Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Préréglages du coupleur de bus Préréglages du coupleur de bus ATTENTION Risque de blessure dû à une modification des réglages en cours de fonctionnement Des mouvements incontrôlés des actionneurs sont possibles ! Ne jamais modifier les réglages durant le fonctionnement.
Page 168: Réglage De L'adresse Sur Le Coupleur De Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Préréglages du coupleur de bus Réglage de l’adresse sur le coupleur de bus Comme le coupleur de bus fonctionne exclusivement en tant que module esclave, une adresse doit lui être attribuée dans le système bus.
Page 169: Modification De L'adresse
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Préréglages du coupleur de bus Modification de l’adresse ATTENTION Aucune modification d’adresse n’est appliquée en cours de fonctionnement ! Le coupleur de bus continue de fonctionner avec l’ancienne adresse.
Page 170: Etablissement Du Raccordement Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Préréglages du coupleur de bus Sur le commutateur DIP DR, deux positions sont possibles, d’une part la position « OPEN » et d’autre OPEN part la position « ON ».
Page 171: Mise En Service De L'îlot De Distribution Avec Devicenet
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Mise en service de l’îlot de distribution avec DeviceNet 10 Mise en service de l’îlot de distribution avec DeviceNet Avant de mettre le système en service, effectuer et clôturer les travaux suivants : L’îlot de distribution avec coupleur de bus (voir instructions de montage des coupleurs de bus et...
Page 172 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Mise en service de l’îlot de distribution avec DeviceNet Avant d’enclencher la pression de service, les LED de diagnostic doivent exclusivement être allumées en vert comme décrit dans le tableau 21 : Tableau 21 :Etats de la LED lors de la mise en service Désignation...
Page 173: Diagnostic Par Led Du Coupleur De Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Diagnostic par LED du coupleur de bus 11 Diagnostic par LED du coupleur de bus Le coupleur de bus surveille les alimentations en tension pour le système électronique et la commande de l’actionneur.
Page 174 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Diagnostic par LED du coupleur de bus Tableau 22 :Signification du diagnostic par LED Désignation Couleur Statut Signification MNS (18) Verte / Rouge Eteinte L’appareil n’est pas en ligne.
Page 175: Transformation De L'îlot De Distribution
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution 12 Transformation de l’îlot de distribution DANGER Risque d’explosion dû à un îlot de distribution défaillant en atmosphère explosible ! Des dysfonctionnements peuvent survenir suite à une configuration ou une transformation de l’îlot de distribution.
Page 176: Plage De Distributeurs
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution Fig. 7: Exemple de configuration : unité composée d’un coupleur de bus et de modules E/S de série AES et de distributeurs de série AV...
Page 177: Plaque D'adaptation
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution Fig. 8: Doubles et triples embases  Emplacement de distributeur 1 20 Double embase  Emplacement de distributeur 2 21 Triple embase ...
Page 178: Plaque D'alimentation Électrique
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution 12.2.4 Plaque d’alimentation électrique La plaque d’alimentation électrique (35) est reliée à une platine d’alimentation. Par son propre connecteur M12 à 4 pôles, elle peut fournir une alimentation électrique complémentaire de 24 V pour tous les distributeurs placés à...
Page 179 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution Fig. 12: Blocage des embases et platines pilotes de distributeurs  Emplacement de distributeur 1 20 Double embase  Emplacement de distributeur 2 22 Double platine pilote de distributeurs ...
Page 180: Régulateurs De Pression
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution 12.2.6 Régulateurs de pression Les régulateurs de pression à pilotage électronique peuvent être utilisés en fonction de l’embase choisie en tant que régulateur de zones de pression ou régulateur de pression individuelle.
Page 181: Platines De Pontage
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution 12.2.7 Platines de pontage AES- D-BC- UA P Fig. 15: Platines de pontage et platine de surveillance UA-OFF 28 Coupleur de bus 38 Platine d’alimentation...
Page 182: Combinaisons D'embases Et De Platines Possibles
La référence est disposée au dos de l’appareil, sur la plaque signalétique (12) et sur la partie supérieure, sous le code d’identification. Pour le coupleur de bus de série AES pour DeviceNet, la référence est R412018221.
Page 183: Code D'identification Du Coupleur De Bus
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution 12.3.3 Code d’identification du coupleur de bus Le code d’identification (1) situé sur la partie supérieure du coupleur de bus de série AES pour DeviceNet est AES-D-BC-DEV et décrit ses principales propriétés :...
Page 184: Code De Configuration Api
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution 12.4 Code de configuration API 12.4.1 Code de configuration API de la plage de distributeurs Le code de configuration API pour la plage de distributeurs (58) est imprimé sur la plaque terminale de droite.
Page 185: Code De Configuration Api De La Plage E/S
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution 12.4.2 Code de configuration API de la plage E/S Le code de configuration API de la plage E/S (59) dépend du module. Il est imprimé sur la partie supérieure de l’appareil.
Page 186: Transformation De La Plage De Distributeurs
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution La plaque terminale gauche n’est pas prise en compte dans le code de configuration API. La longueur des octets d’entrée et de sortie est indiquée dans la description système des différents modules E/S.
Page 187: Sections
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution Pour les pilotes de distributeurs, plusieurs composants peuvent être utilisés parmi les suivants (voir fig. 17, page 187) : Quadruple pilote de distributeurs avec deux doubles embases...
Page 188: Configurations Autorisées
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution L’îlot de distribution illustré à la fig. 17 est composé de trois sections : Tableau 29 :Exemple d’îlot de distribution composé de trois sections...
Page 189: Vérification De La Transformation De La Plage De Distributeurs
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution Tableau 30 :Nombre de composants électriques par composant Composant configuré Nombre de composants électriques Doubles platines pilotes de distributeurs Triples platines pilotes de distributeurs Quadruples platines pilotes de distributeurs Régulateurs de pression...
Page 190: Documentation De La Transformation
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution Si toutes les questions ont été cochées, il est à présent possible de poursuivre avec la documentation et configuration de l’îlot de distribution.
Page 191 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Transformation de l’îlot de distribution pour le coupleur de bus se décale pour un module de sortie. Pour un module d’entrée, seules les données de diagnostic se décalent.
Page 192: Recherche Et Élimination De Défauts
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Recherche et élimination de défauts 13 Recherche et élimination de défauts 13.1 Pour procéder à la recherche de défauts Même dans l’urgence, procéder de manière systématique et ciblée.
Page 193 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Recherche et élimination de défauts Tableau 31 :Tableau des défauts Défaillance Cause possible Remède La LED UL clignote au Alimentation électrique du système Vérifier l’alimentation électrique du rouge électronique inférieure à...
Page 194 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Recherche et élimination de défauts Tableau 31 :Tableau des défauts Défaillance Cause possible Remède La LED MNS clignote au L’appareil fonctionne normalement et est Vérifier Verte en ligne, tandis que les connexions ne •...
Page 195: Données Techniques
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Données techniques 14 Données techniques Tableau 32 :Données techniques Données générales Dimensions 37,5 mm x 52 mm x 102 mm Poids 0,16 kg Plage de température, application De -10 °C à...
Page 196: Annexe
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Annexe 15 Annexe 15.1 Accessoires Tableau 33 :Accessoires Description Référence Connecteur terminal de données pour CANopen/DeviceNet, série CN, 2 connecteurs, 8941054264 M12x1, à 5 pôles, codage A Connecteur, série CN2, mâle, M12x1, à...
Page 197: Objets
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Annexe 15.2 Objets Vendor Speciﬁc Vendor Speciﬁc Modules Identity Object Assembly Message Router DeviceNet Connection Expl Fig. 20: Objets de l’AES-DeviceNet...
Page 198: Identity
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Annexe 15.2.1 Identity Class Code 0x01 Cet objet fournit l’identification de l’appareil. Il existe exactement une instance de cette classe. L’objet se trouve dans la mémoire de la pile DeviceNet.
Page 199: Message Router Object
Aucun « Instance attributes » défini Common services Aucun « Common services » défini 15.2.3 DeviceNet Object Class Code 0x03 Dans DeviceNet Object, il est possible de lire et de définir des paramètres spécifiques à DeviceNet. Tableau 37 :Class attributes Devicenet Value Attr-ID Access rule...
Page 200: Assembly Object
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Annexe 15.2.4 Assembly Object Class Code 0x04 Assembly Object comporte des données provenant de différentes sources et pouvant être transmises en tant qu’ensemble par le biais d’une seule connexion. Les instances 101 (données de sortie) et 102 (données d’entrée) doivent être consignées.
Page 201: Module Object
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Annexe 15.2.6 Module Object Class Code 0x64 Dans cet objet, il est possible de lire et de définir des paramètres des participants AES. L’instance de l’attribut pour un participant précis peut être déterminée au moyen de la liste des participants.
Page 202: Aes Object
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Annexe 15.2.7 AES Object Class Code 0xC7 Dans cet objet, il est possible de lire et de définir les paramètres du coupleur de bus. Il ne doit y avoir qu’une seule instance de l’objet.
Page 203 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Annexe Tableau 51 : Structure de l’attribut 2 Octet Signification Type et appareil de diagnostic Octet 1 Bit 0 La platine bus de la plage de distributeurs Diagnostic du coupleur de bus signale un avertissement.
Page 204: Index
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Index 16 Index Abréviations 141 Débit en bauds 169 Accessoires 196 Modification 169 Adresse Préréglages 150 Modifier 169 Dégâts matériels 145 Affectation des broches Description de l’appareil Alimentation électrique 148...
Page 205 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, DeviceNet | R412018138–BAL–001–AC Index lIlot de distribution Plaque d’alimentation pneumatique avec platine de surveillance Configurer 153 UA-OFF Liste de contrôle pour la transformation de la plage de Données de diagnostic 166 distributeurs 189 Données de paramètre 166...
Page 207 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Indice Sulla presente documentazione ..................209 Validità della documentazione ......................209 Documentazione necessaria e complementare ................209 Presentazione delle informazioni ...................... 209 1.3.1 Indicazioni di sicurezza ......................... 209 1.3.2 Simboli ............................... 210 1.3.3...
Page 208 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Struttura dei dati della piastra di alimentazione con scheda di monitoraggio UA-OFF 233 Dati di processo ............................233 Dati di diagnosi ............................233 8.2.1 Dati di diagnosi ciclici ..........................233 8.2.2...
Page 209: Sulla Presente Documentazione
Sulla presente documentazione Sulla presente documentazione Validità della documentazione Questa documentazione è valida per l’accoppiatore bus della serie AES per DeviceNet con numero di materiale R412018221. Questa documentazione è indirizzata a programmatori, progettisti elettrotecnici, personale del Servizio Assistenza e gestori di impianti.
Page 210: Simboli
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Sulla presente documentazione PAROLA DI SEGNALAZIONE Natura e fonte del pericolo Conseguenze della non osservanza Misure di prevenzione dei pericoli <Elenco> Simbolo di avvertenza: richiama l’attenzione sul pericolo Parola di segnalazione: indica la gravità del pericolo...
Page 211: Abbreviazioni
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Sulla presente documentazione Tabella 4: Denominazioni Definizione Significato Sistema Accoppiatore bus e moduli I/O senza campo valvole stand-alone Valvola pilota Parte elettrica del pilotaggio valvole che trasforma il segnale proveniente dal backplane in corrente per la bobina magnetica.
Page 212: Avvertenze Di Sicurezza
L’accoppiatore bus della serie AES e i driver valvole della serie AV sono componenti elettronici sviluppati per l’impiego industriale nel settore della tecnica di automazione. L’accoppiatore bus serve a collegare moduli I/O e valvole al sistema bus di campo DeviceNet. L’accoppiatore bus deve essere collegato esclusivamente a driver valvole AVENTICS e a moduli I/O della serie AES.
Page 213: Utilizzo Non A Norma
(sicurezza funzionale). In caso di danni per utilizzo non a norma decade qualsiasi responsabilità di AVENTICS GmbH. I rischi in caso di utilizzo non a norma sono interamente a carico dell’utente.
Page 214: Avvertenze Di Sicurezza Sul Prodotto E Sulla Tecnologia
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Avvertenze di sicurezza Avvertenze di sicurezza sul prodotto e sulla tecnologia PERICOLO Pericolo di esplosione con l’impiego di apparecchi errati! Se in un’atmosfera potenzialmente esplosiva vengono impiegati sistemi valvole che non hanno una marcatura ATEX, esiste il rischio di esplosione.
Page 215: Avvertenze Generali Sui Danni Materiali E Al Prodotto
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Avvertenze generali sui danni materiali e al prodotto Avvertenze generali sui danni materiali e al prodotto ATTENZIONE Separando i collegamenti sotto tensione si distruggono i componenti elettronici del sistema valvole! Separando i collegamenti sotto tensione si verificano grandi differenze di potenziale che possono distruggere il sistema valvole.
Page 216: Descrizione Del Prodotto
I/O. È indicato esclusivamente per il funzionamento come slave in un sistema bus DeviceNet secondo IEC 61158 e IEC 61784-1, CPF 2/3. L’accoppiatore bus deve pertanto essere configurato. Per la configurazione è disponibile un file EDS sul CD R412018133 in dotazione (ved.
Page 217: Attacchi Elettrici
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Descrizione del prodotto 4.1.1 Attacchi elettrici ATTENZIONE Gli attacchi non collegati non raggiungono il tipo di protezione IP65! L’acqua può penetrare nell’apparecchio. Montare tappi ciechi su tutti gli attacchi non collegati per poter mantenere il tipo di protezione IP65.
Page 218 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Descrizione del prodotto Collegamento dell’accoppiatore 1. Impostare l’occupazione corretta dei pin degli attacchi elettrici (ved. Tab. 6 a pagina 217) se non bus come stazione intermedia si utilizzano cavi confezionati.
Page 219: Led
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Descrizione del prodotto Attacco messa a terra funzionale Per disperdere disturbi EMC, collegare l’attacco FE (8) sull’accoppiatore bus ad una messa a terra funzionale tramite una conduttura a bassa impedenza.
Page 220: Selettori Indirizzo E Baudrate
Posizione dei selettori indirizzo NA1 e NA2 e del selettore baudrate DR Il selettore DIP DR per il baudrate e i due selettori NA1 e NA2 per l’indirizzo della stazione del sistema valvole nel DeviceNet si trovano sotto la finestrella di controllo (3). Selettore DR: –...
Page 221: Configurazione Plc Del Sistema Valvole Av
Caricamento del file di descrizione dell’apparecchio Il file EDS con testi in inglese per l’accoppiatore bus della serie AES per DeviceNet si trova sul CD R412018133 in dotazione. Il file può anche essere scaricato dal Media Centre di AVENTICS in...
Page 222: Configurazione Dell'accoppiatore Bus Nel Sistema Bus Di Campo
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Configurazione PLC del sistema valvole AV Ogni sistema valvole è dotato di un accoppiatore bus ed eventualmente di valvole o moduli I/O, in base all'ordinazione. Nel file EDS sono registrate le impostazioni di base del modulo.
Page 223 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Configurazione PLC del sistema valvole AV OB5/OB6/ M12/OB10 M11/IB4 M10/IB3 M1/OB1 M2/OB2 M3/OB3 M4/OB4 IB1/IB2 M6/OB7 M7/– M8/OB8 M9/OB9 AES- 8DO8M8 8DI8M8 8DI8M8 D-BC- AV-EP Fig. 3: Numerazione dei moduli in un sistema valvole con moduli I/O...
Page 224 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Configurazione PLC del sistema valvole AV La lunghezza dati dell’accoppiatore bus e dei moduli è descritta nella tabella 9. Tabella 9: Calcolo della lunghezza dati del sistema valvole Numero Modulo Dati in uscita Dati d’ingresso...
Page 225: Impostazione Dei Parametri Dell'accoppiatore Bus
Comportamento in caso di interruzione della comunicazione DeviceNet Comportamento in caso di errore (guasto del backplane) Il comportamento in caso di disturbo della comunicazione DeviceNet viene definito nel bit 1 del byte del parametro. Bit 1 = 0: in caso di interruzione del collegamento le uscite vengono impostate su zero.
Page 226: Impostazione Dei Parametri Per I Moduli
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Configurazione PLC del sistema valvole AV I parametri dell’accoppiatore bus possono essere scritti aciclicamente con il seguente “unconnected message”. Nel software di configurazione del PLC inserire i seguenti valori nel campo di immissione corrispondente.
Page 227: Dati Di Diagnosi Dell'accoppiatore Bus
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Configurazione PLC del sistema valvole AV Opzione 2 (bit 2 del byte del parametro = 1) In caso di guasto breve al backplane la reazione è identica all'opzione 1. In caso di guasto prolungato al backplane il LED IO/DIAG lampeggia in rosso.
Page 228: Lettura Dei Dati Di Diagnosi Dell'accoppiatore Bus
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Configurazione PLC del sistema valvole AV Tabella 14: Dati di diagnosi che vengono accodati ai dati in ingresso N. byte N° bit Significato Tipo e apparecchio di diagnosi Byte 3...
Page 229: Dati Di Diagnosi Avanzata Dei Moduli I/O
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Configurazione PLC del sistema valvole AV Tabella 15: Lettura dei dati di diagnosi dell’accoppiatore bus Nome del campo nella finestra del software Valore nel campo di immissione Class 0xC7 Instance...
Page 230: Struttura Dati Del Driver Valvole
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Struttura dati del driver valvole Struttura dati del driver valvole Dati di processo AVVISO Assegnazione errata dei dati! Pericolo dovuto ad un comportamento incontrollato dell’impianto. Impostare sempre i bit non utilizzati sul valore “0”.
Page 231: Dati Di Diagnosi
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Struttura dati del driver valvole Tabella 17: Scheda driver per 3 valvole Byte in uscita Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Identificazione valvola –...
Page 232: Struttura Dati Della Piastra Di Alimentazione Elettrica
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Struttura dati della piastra di alimentazione elettrica Struttura dati della piastra di alimentazione elettrica La piastra di alimentazione elettrica interrompe la tensione UA proveniente da sinistra e inoltra a destra la tensione che viene alimentata dal connettore supplementare M12. Tutti gli altri segnali vengono inoltrati direttamente.
Page 233: Struttura Dei Dati Della Piastra Di Alimentazione Con Scheda Di Monitoraggio Ua-Off 233 8.1 Dati Di Processo
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Struttura dei dati della piastra di alimentazione con scheda di monitoraggio UA-OFF Struttura dei dati della piastra di alimentazione con scheda di monitoraggio UA-OFF La scheda elettrica di monitoraggio UA-OFF inoltra tutti i segnali incluse le tensioni di alimentazione.
Page 234: Preimpostazioni Sull'accoppiatore Bus
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Preimpostazioni sull’accoppiatore bus Preimpostazioni sull’accoppiatore bus CAUTELA Pericolo di lesioni a causa di modifiche delle impostazioni durante il funzionamento. Sono possibili movimenti incontrollati degli attuatori! Non modificare mai le impostazioni durante il funzionamento.
Page 235: Impostazione Dell'indirizzo Sull'accoppiatore Bus
Fig. 5: Selettori indirizzo NA1 e NA2 sull’accoppiatore bus I due selettori NA1 e NA2 per l’indirizzo della stazione del sistema valvole nel DeviceNet si trovano sotto la finestrella di controllo (3). Selettore NA1: sul selettore NA1 vengono impostate le decine dell’indirizzo. Il selettore NA1 riporta la dicitura da 0 a 9 nel sistema decimale.
Page 236: Modifica Dell'indirizzo
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Preimpostazioni sull’accoppiatore bus Modifica dell’indirizzo ATTENZIONE Una modifica di indirizzo durante il funzionamento non viene applicata! L’accoppiatore bus continua a lavorare con il vecchio indirizzo. Non modificare mai l’indirizzo durante il funzionamento.
Page 237: Creazione Terminazione Bus
OPEN I passaggi 1 e 2 possono essere effettuati anche in sequenza inversa. 3. Riattivare l’alimentazione di tensione UL o la tensione 24 V del bus DeviceNet. Il sistema viene inizializzato e il baudrate applicato all’accoppiatore bus. Se la posizione del selettore e il baudrate nel programma di configurazione PLC non corrispondono, il LED MNS lampeggia in rosso.
Page 238: Messa In Funzione Del Sistema Valvole Con Devicenet
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Messa in funzione del sistema valvole con DeviceNet 10 Messa in funzione del sistema valvole con DeviceNet Prima di mettere in funzione il sistema, intraprendere e portare a termine i seguenti lavori: Montaggio del sistema valvole con l’accoppiatore bus (ved.
Page 239 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Messa in funzione del sistema valvole con DeviceNet Tabella 21: Stati dei LED alla messa in funzione Definizione Colore Stato Significato UL (14) Verde Si illumina L’alimentazione di tensione dell’elettronica è maggiore del IO/DIAG limite di tolleranza inferiore (18 V DC).
Page 240: Diagnosi Led Sull'accoppiatore Bus
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Diagnosi LED sull’accoppiatore bus 11 Diagnosi LED sull’accoppiatore bus L’accoppiatore bus sorveglia le alimentazioni di tensione per l’elettronica ed il pilotaggio degli attuatori. Se la soglia impostata non viene raggiunta o viene superata, viene generato un segnale di errore e inviato al comando.
Page 241 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Diagnosi LED sull’accoppiatore bus Tabella 22: Significato della diagnosi LED Definizione Colore Stato Significato MNS (18) Verde/rosso Spento L’apparecchio non è online. • L’apparecchio non ha ancora concluso il test Dup_MAC_ID.
Page 242: Trasformazione Del Sistema Valvole
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole 12 Trasformazione del sistema valvole PERICOLO Pericolo di esplosione dovuto a sistema di valvole difettoso in atmosfera a rischio di esplosione! Dopo una configurazione o una trasformazione del sistema di valvole possono verificarsi malfunzionamenti.
Page 243: Campo Valvole
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Fig. 7: Esempio di configurazione: unità composta da accoppiatore bus e moduli I/O della serie AES e valvole della serie AV 26 Piastra terminale sinistra 31 Driver valvole (non visibile)
Page 244: Piastra Di Adattamento
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Fig. 8: Piastre base a 2 e 3 vie  Posto valvola 1 20 Piastra base a 2 vie  Posto valvola 2 21 Piastra base a 3 vie ...
Page 245: Schede Driver Valvole
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole 24 V DC -10% Fig. 11: Piastra di alimentazione elettrica La coppia di serraggio della vite di messa a terra M4x0,7 (apertura 7) corrisponde a 1,25 Nm +0,25.
Page 246: Valvole Riduttrici Di Pressione
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Fig. 12: Montaggio in batteria delle piastre base e delle schede driver valvole  Posto valvola 1 20 Piastra base a 2 vie  Posto valvola 2 22 Scheda driver per 2 valvole ...
Page 247: Schede Per Collegamento A Ponte
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Fig. 14: Piastre base per valvole riduttrici di pressione per la regolazione di zone di pressione (a sinistra) e di pressioni singole (a destra) 39 Piastra base AV-EP per la regolazione di zone...
Page 248: Scheda Di Monitoraggio Ua-Off
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Le schede per collegamento a ponte collegano le zone di alimentazione della pressione e non hanno alcuna funzione. Non vengono quindi prese in considerazione per la configurazione PLC.
Page 249: Numero Di Materiale Del Sistema Valvole
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole 12.3.2 Numero di materiale del sistema valvole Il numero di materiale del sistema valvole completo (46) è stampato sul lato destro della piastra terminale. Con questo numero di materiale è possibile riordinare un sistema di valvole configurato in modo identico.
Page 250: Targhetta Dati Dell'accoppiatore Bus
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole 12.3.5 Targhetta dati dell’accoppiatore bus La targhetta dati si trova sul lato posteriore dell’accoppiatore bus e contiene i seguenti dati: Fig. 16: Targhetta dati dell’accoppiatore bus...
Page 251: Chiave Di Configurazione Plc Del Campo I/O
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Tabella 26: Elementi della chiave di configurazione PLC per il campo valvole Lunghezza dei byte Lunghezza dei byte Abbreviazione Significato di uscita d’ingresso Scheda driver per 2 valvole...
Page 252: Trasformazione Del Campo Valvole
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Esempio: Il campo I/O è composto da tre moduli diversi con le seguenti chiavi di configurazione PLC: Tabella 28: Esempio di una chiave di configurazione PLC nel campo I/O...
Page 253 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole ATTENZIONE Ampliamento non consentito e non conforme alle regole! Ampliamenti o accorciamenti non descritti in queste istruzioni disturbano le impostazioni di configurazione base ed il sistema non può quindi essere configurato in modo affidabile.
Page 254: Sezioni
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole 12.5.1 Sezioni Il campo valvole di un sistema valvole può essere composto da più sezioni. Una sezione comincia sempre con una piastra di alimentazione che contrassegna l’inizio di un nuovo campo di pressione o di tensione.
Page 255: Configurazioni Consentite
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Il sistema di valvole in Fig. 17 è composto da tre sezioni: Tabella 29: Esempio di un sistema di valvole, composto da tre sezioni Sezione Componenti...
Page 256: Controllo Della Trasformazione Del Campo Valvole
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Tabella 30: Numero di componenti elettrici per modulo Componenti configurati Numero di componenti elettrici Schede driver per 2 valvole Schede driver per 3 valvole Schede driver per 4 valvole...
Page 257: Documentazione Della Trasformazione
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Se la risposta a tutte le domande è ”Sì” si può proseguire con la documentazione e la configurazione del sistema valvole. 12.5.5 Documentazione della trasformazione Chiave di configurazione PLC Dopo una trasformazione la chiave di configurazione PLC stampata sulla piastra terminale destra non è...
Page 258 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Trasformazione del sistema valvole Se sono stati sostituiti componenti senza cambiarne la sequenza, non è necessario configurare nuovamente il sistema valvole. Tutti i componenti vengono quindi riconosciuti dal comando. Per la configurazione PLC procedere come descritto nel capitolo “5 Configurazione PLC del...
Page 259: Ricerca E Risoluzione Errori
13.2 Tabella dei disturbi Nella tabella 31 è riportata una panoramica dei disturbi, le possibili cause e le soluzioni. Se non è possibile eliminare l’errore verificatosi rivolgersi ad AVENTICS GmbH. L’indirizzo è riportato sul retro delle istruzioni. Tabella 31: Tabella dei disturbi...
Page 260 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Ricerca e risoluzione errori Tabella 31: Tabella dei disturbi Disturbo Causa possibile Soluzione Il LED UL lampeggia in L’alimentazione di tensione Verificare l’alimentazione di tensione sul rosso dell’elettronica è più bassa del limite di...
Page 261 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Ricerca e risoluzione errori Tabella 31: Tabella dei disturbi Disturbo Causa possibile Soluzione Il LED MNS lampeggia L’apparecchio funziona in condizioni Controllare, in verde normali, è online ma i collegamenti non •...
Page 262: Dati Tecnici
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Dati tecnici 14 Dati tecnici Tabella 32: Dati tecnici Dati generali Dimensioni 37,5 mm x 52 mm x 102 mm Peso 0,16 kg Campo temperatura applicazione da -10 °C a 60 °C Campo temperatura magazzinaggio da -25 °C a 80 °C...
Page 263: Appendice
15 Appendice 15.1 Accessori Tabella 33: Accessori Descrizione Codice Connettore terminale dati per CANopen&DeviceNet, serie CN2, M12x1, a 5 poli, 8941054264 codifica A Connettore, serie CN2, maschio, M12x1, 5 poli, codifica A, schermato, per attacco bus di 8942051612 campo X7D2 •...
Page 264: Oggetti
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Appendice 15.2 Oggetti Vendor Speciﬁc Vendor Speciﬁc Modules Identity Object Assembly Message Router DeviceNet Connection Expl Fig. 20: Oggetti di AES DeviceNet...
Page 265: Identity
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Appendice 15.2.1 Identity Class Code 0x01 Questo oggetto fornisce l’identificazione dell’apparecchio. Esiste esattamente un’istanza di questa classe. L’oggetto si trova nella memoria dello stack DeviceNet. Tabella 34: Class Attributes DeviceNet...
Page 266: Message Router Object
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Appendice 15.2.2 Message Router Object Class Code 0x02 Il Message Router definisce i percorsi di collegamento ad altri oggetti e, loro tramite, consente l’accesso agli oggetti. Esiste esattamente un’istanza di questa classe. L’oggetto si trova nella memoria dello stack DeviceNet.
Page 267: Assembly Object
Access Rule Name Data Type (if const) Revision UINT Instance Attributes Gli attributi dell’istanza sono definiti in “CIP Networks Library, Volume 3, DeviceNet Adaptation of CIP, Edition 1.8, April 2013”. Tabella 44: Common Services Service Code Class Instance Service Name...
Page 268: Module Object
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Appendice 15.2.6 Module Object Class Code 0x64 In questo oggetto è possibile leggere e impostare i parametri dei partecipanti AES. L’istanza dell’attributo per un determinato partecipante può essere stabilita sulla base dell’elenco di partecipanti.
Page 269: Aes Object
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Appendice 15.2.7 AES Object Class Code 0xC7 In questo oggetto è possibile leggere e impostare i parametri dell’accoppiatore bus. Deve esservi solo un’istanza dell’oggetto. Tabella 48: Class Attributes DeviceNet Const/Volatile/...
Page 270 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Appendice Tabella 51: Struttura dell’attributo 2 Byte Significato Tipo di diagnosi e strumento di diagnosi Byte 1 Bit 0 Il backplane del campo valvole segnala un avviso Diagnosi dell’accoppiatore bus...
Page 271: Indice Analitico
AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Indice analitico 16 Indice analitico Check list per la trasformazione del campo valvole 256 Abbreviazioni 211 Chiave di configurazione PLC 250 Accessori 263 campo I/O 251 Accoppiatore bus Campo valvole 250 Chiave di identificazione 249 Chiave di identificazione dell’accoppiatore bus 249...
Page 272 AVENTICS | Accoppiatore bus AES/driver valvole AV, DeviceNet | R412018138–BAL–001–AC Indice analitico Driver valvole Dati di diagnosi 231 Qualifica del personale 213 Dati di parametro 231 Dati di processo 230 Descrizione dell’apparecchio 220 Ricerca e risoluzione errori 259 Identificazione dei moduli 248 Scheda di monitoraggio UA-OFF 247, 248 Identificazione mezzi di servizio dell’accoppiatore bus 249...
Page 273 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Índice Acerca de esta documentación .................... 275 Validez de la documentación ....................... 275 Documentación necesaria y complementaria ................275 Presentación de la información ......................275 1.3.1 Indicaciones de seguridad ........................276 1.3.2...
Page 274 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Datos de diagnóstico ..........................301 8.2.1 Datos de diagnóstico cíclicos ......................301 8.2.2 Datos de diagnóstico no cíclicos (“explicit messages”) ............... 301 Datos de parámetros ..........................301 Ajustes previos en el acoplador de bus ................302 Apertura y cierre de la mirilla ......................
Page 275: Acerca De Esta Documentación
Acerca de esta documentación Validez de la documentación Esta documentación es válida para el acoplador de bus de la serie AES para DeviceNet con el número de material R412018221. Esta documentación va dirigida a programadores, planificadores de instalaciones eléctricas y personal de servicio, así como al explotador de la instalación.
Page 276: Indicaciones De Seguridad
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Acerca de esta documentación 1.3.1 Indicaciones de seguridad En esta documentación se emplean instrucciones de seguridad antes de una secuencia de acciones en la que existe riesgo de daños materiales y personales. Se deben respetar las medidas descritas de protección ante peligros.
Page 277: Denominaciones
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Acerca de esta documentación 1.3.3 Denominaciones En esta documentación se utilizan las siguientes denominaciones: Tabla 4: Denominaciones Denominación Significado Bus backplane Unión eléctrica interna del acoplador de bus con los controladores de válvula y los módulos E/S...
Page 278: Indicaciones De Seguridad
El acoplador de bus sirve para conectar módulos E/S y válvulas al sistema de bus de campo DeviceNet. El acoplador de bus únicamente se puede conectar a controladores de válvula de la marca AVENTICS y módulos E/S de la serie AES. El sistema de válvulas también se puede utilizar sin componentes neumáticos como sistema Stand-Alone.
Page 279: Utilización No Conforme A Las Especificaciones
(seguridad funcional). AVENTICS GmbH no asume responsabilidad alguna por daños debidos a una utilización no conforme a las especificaciones. Los riesgos derivados de una utilización no conforme a las especificaciones son responsabilidad exclusiva del usuario.
Page 280: Indicaciones De Seguridad Según Producto Y Tecnología
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Indicaciones de seguridad Indicaciones de seguridad según producto y tecnología PELIGRO Peligro de explosión por uso de aparatos incorrectos Si utiliza en una atmósfera con peligro de explosión sistemas de válvulas que no cuentan con identificación ATEX, existe el riesgo de que se produzcan explosiones.
Page 281: Indicaciones Generales Sobre Daños Materiales Y En El Producto
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Indicaciones generales sobre daños materiales y en el producto Indicaciones generales sobre daños materiales y en el producto ATENCIÓN Desconectar las conexiones bajo tensión provoca daños en los componentes electrónicos del sistema de válvulas.
Page 282: Sobre Este Producto
E/S conectados. Se puede utilizar únicamente como slave en un sistema de bus DeviceNet según IEC 61158 e IEC 61784-1, CPF 2/3. Por este motivo, el acoplador de bus debe configurarse. Para la configuración se incluye un archivo EDS en el CD R412018133 suministrado (véase el capítulo 5.2 “Carga del archivo de descripción del aparato”...
Page 283: Conexiones Eléctricas
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Sobre este producto 4.1.1 Conexiones eléctricas ATENCIÓN Las conexiones no enchufadas no alcanzan el tipo de protección IP65. Puede entrar agua en el aparato. Monte tapones ciegos en todas las conexiones no enchufadas para conservar el tipo de protección IP65.
Page 284 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Sobre este producto Conexión del acoplador de bus 1. Si no utiliza un cable confeccionado, establezca la ocupación de pines correcta (véase la tabla 6 como estación intermedia en la página 283) de sus conexiones eléctricas.
Page 285: Led
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Sobre este producto Conexión de puesta a tierra Para descargar averías CEM, conecte a masa la conexión FE (8) del acoplador de bus mediante un cable de baja impedancia.
Page 286: Conmutadores De Dirección Y De Velocidad En Baudios
Posición de los conmutadores de dirección NA1 y NA2 y del interruptor de velocidad en baudios DR El interruptor DIP DR para la velocidad en baudios y los dos conmutadores giratorios NA1 y NA2 para la dirección de estación del sistema de válvulas del DeviceNet se encuentran debajo de la mirilla (3).
Page 287: Controlador De Válvulas
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Sobre este producto Controlador de válvulas En el capítulo 12.2 “Zona de válvulas” en la página 311 se describen los controladores de válvula.
Page 288: Configuración Plc Del Sistema De Válvulas Av
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV Configuración PLC del sistema de válvulas AV En este capítulo se parte de que la dirección y la velocidad en baudios del acoplador de bus están correctamente configuradas y de que para el terminador del bus se ha utilizado un...
Page 289: Carga Del Archivo De Descripción Del Aparato
Configuración PLC del sistema de válvulas AV Carga del archivo de descripción del aparato El archivo EDS con textos en inglés para el acoplador de bus, serie AES para DeviceNet, se encuentra en el CD R412018133 suministrado. Este archivo también se pueden descargar en Internet desde el Media Centre de AVENTICS.
Page 290 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV OB5/OB6/ M12/OB10 M11/IB4 M10/IB3 M1/OB1 M2/OB2 M3/OB3 M4/OB4 IB1/IB2 M6/OB7 M7/– M8/OB8 M9/OB9 AES- 8DO8M8 8DI8M8 8DI8M8 D-BC- AV-EP Fig. 3: Numeración de los módulos en un sistema de válvulas con módulos E/S...
Page 291 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV En la tabla 9 se muestra la longitud de datos del acoplador de bus y de los módulos. Tabla 9: Cálculo de la longitud de datos del sistema de válvulas Número de...
Page 292: Ajuste De Los Parámetros Del Acoplador De Bus
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV Tabla 10: Ocupación de ejemplo de los bytes de salida (OB) Byte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3...
Page 293: Ajuste De Parámetros Para Los Módulos
Comportamiento en caso de que se interrumpa la comunicación DeviceNet Comportamiento en caso de fallo (fallo del bus backplane) El comportamiento en caso de fallo de la comunicación DeviceNet se define en el bit 1 del byte de parámetros. Bit 1 = 0: si se interrumpe la conexión, las salidas se ponen a cero.
Page 294: Datos De Diagnóstico Del Acoplador De Bus
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV Opción 1 (bit 2 del byte de parámetros = 0): Si se produce un fallo breve del bus backplane (generado, p. ej., por un impulso en la alimentación de tensión), el LED IO/DIAG parpadea en rojo.
Page 295 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV Tabla 14: Datos de diagnóstico que se adjuntan a los datos de entrada N.º de byte N.º de bit Significado Tipo y aparato de diagnóstico...
Page 296: Lectura De Los Datos De Diagnóstico Del Acoplador De Bus
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV Tabla 14: Datos de diagnóstico que se adjuntan a los datos de entrada N.º de byte N.º de bit Significado Tipo y aparato de diagnóstico...
Page 297: Transferencia De La Configuración Al Control
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Configuración PLC del sistema de válvulas AV Transferencia de la configuración al control Una vez que el sistema esté configurado total y correctamente, puede transferir los datos al control.
Page 298: Estructura De Los Datos De Los Controladores De Válvula
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Estructura de los datos de los controladores de válvula Estructura de los datos de los controladores de válvula Datos de proceso ADVERTENCIA Asignación de datos incorrecta Peligro de comportamiento no controlado de la instalación Fije siempre el valor “0”...
Page 299: Datos De Diagnóstico
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Estructura de los datos de los controladores de válvula Tabla 17: Placa de controlador para 3 válvulas Byte de salida Bit 7 Bit 6 Bit 5 Bit 4...
Page 300: Estructura De Los Datos De La Placa De Alimentación Eléctrica
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Estructura de los datos de la placa de alimentación eléctrica Estructura de los datos de la placa de alimentación eléctrica La placa de alimentación eléctrica interrumpe la tensión UA recibida desde la izquierda y transmite hacia la derecha la tensión alimentada a través del conector M12 adicional.
Page 301: Estructura De Los Datos De La Placa De Alimentación Neumática Con Placa De Supervisión Ua-Off
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Estructura de los datos de la placa de alimentación neumática con placa de supervisión UA-OFF Estructura de los datos de la placa de alimentación neumática con placa de supervisión UA-OFF...
Page 302: Ajustes Previos En El Acoplador De Bus
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Ajustes previos en el acoplador de bus Ajustes previos en el acoplador de bus PRECAUCIÓN Peligro de lesiones por modificación de los ajustes durante el funcionamiento Los actuadores pueden moverse de forma descontrolada.
Page 303: Configuración De La Dirección En El Acoplador De Bus
Los pasos 1 y 2 también se pueden realizar en orden inverso. 3. Conecte de nuevo la alimentación de tensión UL o la tensión de 24 V del bus DeviceNet. El sistema se inicializa y se adopta la dirección en el acoplador de bus.
Page 304: Modificación De La Dirección
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Ajustes previos en el acoplador de bus Modificación de la dirección ATENCIÓN No se guarda ninguna modificación de la dirección realizada durante el funcionamiento. El acoplador de bus sigue trabajando con la dirección antigua.
Page 305: Establecimiento Del Terminador De Bus
Los pasos 1 y 2 también se pueden realizar en orden inverso. 3. Conecte de nuevo la alimentación de tensión UL o la tensión de 24 V del bus DeviceNet. El sistema se inicializa y se adopta la velocidad en baudios en el acoplador de bus.
Page 306: Puesta En Servicio Del Sistema De Válvulas Con Devicenet
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Puesta en servicio del sistema de válvulas con DeviceNet 10 Puesta en servicio del sistema de válvulas con DeviceNet Antes de poner en servicio el sistema, se deben haber realizado y finalizado los siguientes trabajos: Ha montado el sistema de válvulas con el acoplador de bus (véanse las instrucciones de montaje...
Page 307 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Puesta en servicio del sistema de válvulas con DeviceNet Al encender la presión de servicio, los LED de diagnóstico únicamente se deben encender en verde, como se explica en la tabla 21:...
Page 308: Led De Diagnóstico Del Acoplador De Bus
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC LED de diagnóstico del acoplador de bus 11 LED de diagnóstico del acoplador de bus El acoplador de bus supervisa las alimentaciones de tensión para la electrónica y el pilotaje de actuadores.
Page 309 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC LED de diagnóstico del acoplador de bus Tabla 22: Significado de los LED de diagnóstico Denominación Color Estado Significado MNS (18) Verde/rojo apagado El aparato no está en línea.
Page 310: Modificación Del Sistema De Válvulas
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas 12 Modificación del sistema de válvulas PELIGRO Peligro de explosión por sistema de válvulas defectuoso en atmósfera potencialmente explosiva Después de haber configurado o modificado el sistema de válvulas es posible que se produzcan fallos de funcionamiento.
Page 311: Zona De Válvulas
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Fig. 7: Ejemplo de configuración: unidad formada por acoplador de bus y módulos E/S de la serie AES y válvulas de la serie AV 26 Placa final izquierda 31 Controlador de válvula (no visible)
Page 312: Placa Adaptadora
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Fig. 8: Placas base dobles y triples  Lugar de válvula 1 20 Placa base doble  Lugar de válvula 2 21 Placa base triple ...
Page 313: Placas De Controlador De Válvula
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas a todas las válvulas situadas a la derecha de la placa de alimentación eléctrica. La placa de alimentación eléctrica controla si en esta tensión adicional (UA) se produce subtensión.
Page 314 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Fig. 12: Unión en bloque de placas base y placas de controlador de válvula  Lugar de válvula 1 20 Placa base doble ...
Page 315: Válvulas Reguladoras De Presión
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas 12.2.6 Válvulas reguladoras de presión Las válvulas reguladoras de presión de pilotaje electrónico se pueden utilizar, según el tipo de placa base seleccionado, como reguladoras de zonas de presión o como reguladoras de presión única.
Page 316: Placas De Puenteo
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas 12.2.7 Placas de puenteo AES- D-BC- UA P Fig. 15: Placas de puenteo y placa de supervisión UA-OFF 28 Acoplador de bus 38 Placa de alimentación...
Page 317: Identificación De Los Módulos
El número de material se encuentra impreso en la placa de características (12), situada en la parte posterior del aparato, y debajo del código de identificación en la parte superior. El número de material del acoplador de bus de la serie AES para DeviceNet es R412018221. 12.3.2 Número de material del sistema de válvulas...
Page 318: Placa De Características Del Acoplador De Bus
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas 12.3.5 Placa de características del acoplador de bus La placa de características se encuentra en la parte posterior del acoplador de bus. Contiene los siguientes datos: Fig.
Page 319: Código De Configuración Plc De La Zona E/S
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Tabla 26: Elementos del código de configuración PLC para la zona de válvulas Longitud de los bytes Longitud de los bytes Abreviatura Significado...
Page 320 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Ejemplo: La zona E/S está formada por tres módulos distintos que tienen los códigos de configuración PLC siguientes: Tabla 28: Ejemplo de un código de configuración PLC en la zona E/S Código de configuración PLC del...
Page 321: Modificación De La Zona De Válvulas
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas 12.5 Modificación de la zona de válvulas La simbología utilizada para los componentes de la zona de válvulas se explica en el capítulo 12.2 “Zona de válvulas” en la página 311.
Page 322: Secciones
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas 12.5.1 Secciones La zona de válvulas de un sistema de válvulas puede constar de varias secciones. Una sección empieza siempre con una placa de alimentación que marca el comienzo de una nueva zona de presión o de tensión.
Page 323: Configuraciones Admisibles
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Tabla 29: Ejemplo de un sistema de válvulas formado por tres secciones Sección Componentes 2.ª sección Placa de alimentación neumática (30) Cuatro placas base dobles (20) Dos placas de controlador para 4 válvulas (24)
Page 324: Comprobación De La Modificación De La Zona De Válvulas
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Tabla 30: Cantidad de componentes eléctricos por módulo Componente configurado Cantidad de componentes eléctricos Placas de controlador para 2 válvulas Placas de controlador para 3 válvulas Placas de controlador para 4 válvulas...
Page 325: Documentación De La Modificación
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas Si ha respondido afirmativamente a todas las preguntas, puede continuar con las tareas de documentación y configuración del sistema de válvulas. 12.5.5 Documentación de la modificación Código de configuración PLC...
Page 326 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Modificación del sistema de válvulas desplaza el byte de parámetros del acoplador de bus. En un módulo de entrada se desplazan solo los datos de diagnóstico. Después de modificar el sistema de válvulas compruebe siempre que los bytes de entrada y salida siguen asignados de forma correcta.
Page 327: Localización De Fallos Y Su Eliminación
En la tabla 31 encontrará una vista general de averías, sus posibles causas y soluciones. En caso de que no haya podido solucionar el error, póngase en contacto con AVENTICS GmbH. La dirección figura en la contraportada del manual de instrucciones.
Page 328 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Localización de fallos y su eliminación Tabla 31: Tabla de averías Avería Posible causa Remedio El aire sale de forma Existe una fuga entre el sistema de Comprobar las conexiones de los perceptible válvulas y el conducto de presión...
Page 329 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Localización de fallos y su eliminación Tabla 31: Tabla de averías Avería Posible causa Remedio LED MNS parpadea Aparato específico con fallos de Comprobar el acceso de red en verde/rojo comunicación.
Page 330: Datos Técnicos
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Datos técnicos 14 Datos técnicos Tabla 32: Datos técnicos Generalidades Dimensiones 37,5 mm x 52 mm x 102 mm Peso 0,16 kg Rango de temperatura para la aplicación -10 °C a 60 °C...
Page 331: Anexo
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Anexo 15 Anexo 15.1 Accesorios Tabla 33: Accesorios Descripción N.º de material Enchufe terminal de datos para CANopen/DeviceNet, serie CN2, conector macho, 8941054264 M12x1, 5 pines, codificado A Conector macho, serie CN2, M12x1, 5 pines, codificado A, blindado, para conexión de...
Page 332: Objetos
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Anexo 15.2 Objetos Vendor Speciﬁc Vendor Speciﬁc Modules Identity Object Assembly Message Router DeviceNet Connection Expl Fig. 20: Objetos del AES-DeviceNet...
Page 333: Identity
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Anexo 15.2.1 Identity Class Code 0x01 Este objeto suministra la identificación del aparato. Existe exactamente una instancia de esta clase. El objeto se encuentra en la memoria del bloque DeviceNet.
Page 334: Message Router Object
No hay Instance Attributes definidos Common Services No hay Common Services definidos 15.2.3 DeviceNet Object Class Code 0x03 En el DeviceNet Object se pueden consultar y definir parámetros específicos de DeviceNet. Tabla 37: Class Attributes DeviceNet Value Attr-ID Access Rule...
Page 335: Assembly Object
Access Rule Nombre Data Type (if const) Revisión UINT Instance Attributes Los atributos de la instancia están definidos en “CIP Networks Library, Volume 3, DeviceNet Adaptation of CIP, Edition 1.8, April 2013”. Tabla 44: Common Services Service Code Class Instance...
Page 336: Module Object
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Anexo 15.2.6 Module Object Class Code 0x64 En este objeto se pueden consultar y definir los parámetros de los usuarios AES. La instancia del atributo para un usuario concreto se puede determinar con ayuda de la lista de usuarios.
Page 337: Aes Object
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Anexo 15.2.7 AES Object Class Code 0xC7 En este objeto se pueden consultar y definir los parámetros del acoplador de bus. Únicamente debe haber una instancia del objeto.
Page 338 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Anexo Tabla 51: Estructura del atributo 2 Byte Significado Tipo de diagnóstico y aparato de diagnóstico Byte 1 Bit 0 El backplane de la zona de válvulas registra una advertencia.
Page 339: Índice Temático
AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Índice temático 16 Índice temático Abreviaturas 277 Daños en el producto 281 Accesorios 331 Daños materiales 281 Acoplador de bus Datos de diagnóstico Ajustes previos 302 Controlador de válvula 299 Código de identificación 317...
Page 340 AVENTICS | Acoplador de bus AES/controladores de válvula AV, DeviceNet | R412018138–BAL–001–AC Índice temático Sistema de válvulas Configurar 289 Estados durante puesta en servicio 307 Descripción del aparato 310 Significado de los LED de diagnóstico 308 Modificación 310 Significado en modo normal 285 Puesta en servicio 306 Lista de comprobación para modificación de la zona de...
Page 341 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Innehåll Om denna dokumentation ..................... 343 Dokumentationens giltighet ......................... 343 Nödvändig och kompletterande dokumentation ................343 Återgivning av information ........................343 1.3.1 Säkerhetsföreskrifter ..........................343 1.3.2 Symboler ..............................344 1.3.3 Beteckningar ............................345 1.3.4...
Page 342 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Datauppbyggnad för matningsplatta med separat elektrisk spänningsmatning med UA-OFF-övervakningskretskort .................. 368 Processdata .............................. 368 Diagnosdata .............................. 368 8.2.1 Cykliska diagnosdata ..........................368 8.2.2 Acykliska diagnosdata (Explicit Messages) ..................368 Parameterdata ............................368 Förinställningar i fältbussnoden ..................
Page 343: Om Denna Dokumentation
Om denna dokumentation Om denna dokumentation Dokumentationens giltighet Denna dokumentation avser fältbussnoder i serie AES för DeviceNet med materialnummer R412018221. Dokumentation riktar sig till programmerare, elplanerare, servicepersonal och driftansvariga. Denna dokumentation innehåller viktig information för att driftsätta och använda produkten på ett säkert och fackmannamässigt sätt.
Page 344: Symboler
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Om denna dokumentation SIGNALORD Typ av fara eller riskkälla Följder om faran inte beaktas Åtgärd för att avvärja faran <Uppräkning> Varningssymbol: uppmärksammar faran Signalord: visar hur stor faran är Typ av fara och orsak till faran: anger typ av fara eller orsak till faran Följder: beskriver följderna om faran inte beaktas...
Page 345: Beteckningar
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Om denna dokumentation 1.3.3 Beteckningar I denna dokumentation används följande beteckningar: Tabell 4: Beteckningar Beteckning Betydelse Backplane Benämningen på den interna eldragningen mellan fältbussnoden och elektroniken i ventilplattorna på höger sida resp. I/O-modulerna på vänster sida.
Page 346: Säkerhetsföreskrifter
Fältbussnoden i serien AES och ventildrivenheterna i serien AV är elektroniska komponenter och har utvecklats för användning i industrin inom området automatiseringsteknik. Fältbussnoden används för anslutning av I/O-moduler och ventiler till fältbussystemet DeviceNet. Fältbussnoden får uteslutande anslutas till ventildrivenheter från företaget AVENTICS samt I/O-moduler i serie AES.
Page 347: Ej Avsedd Användning
Exempelvis i explosionsskyddsområden eller i säkerhetsrelaterade delar av ett styrsystem (funktionell säkerhet). AVENTICS GmbH påtar sig inget ansvar för skador som uppstår till följd av ej tillåten användning. Användaren ansvarar ensam för risker vid icke ändamålsenlig användning. Förkunskapskrav Hantering av produkten som beskrivs i denna bruksanvisning kräver grundläggande kunskaper om...
Page 348: Produkt- Och Teknikrelaterade Säkerhetsanvisningar
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Säkerhetsföreskrifter Produkt- och teknikrelaterade säkerhetsanvisningar FARA Explosionsrisk om fel utrustning används! Om man använder ventilsystem utan ATEX-märkning i explosiva atmosfärer finns risk för explosion. Endast ventilsystem med ATEX-märkning på typskylten får användas i explosiva atmosfärer.
Page 349: Allmänna Anvisningar För Material- Och Produktskador
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Allmänna anvisningar för material- och produktskador Allmänna anvisningar för material- och produktskador OBS! Om anslutningar under spänning kopplas bort förstörs elektroniska komponenter i ventilsystemet! Om anslutningar under spänning kopplas bort uppstår det stora potentialskillnader som kan förstöra ventilsystemet.
Page 350: Om Denna Produkt
I/O-moduler. Den är uteslutande avsedd för drift som slav i ett bussystem DeviceNet enligt IEC 61158 och IEC 61784-1, CPF 2/3. Fältbussnoden måste därför konfigureras. För konfigurationen finns en EDS-fil på den medföljande CD:n R412018133 (se 5.2 ”Ladda enhetsbeskrivningsfil”...
Page 351: Elanslutningar
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Om denna produkt 4.1.1 Elanslutningar OBS! Ej anslutna anslutningar uppfyller inte skyddsklass IP65! Vatten kan tränga in i enheten. Montera pluggar på alla kontakter som inte är anslutna, så att skyddsklass IP65 bibehålls.
Page 352 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Om denna produkt Ansluta fältbussnod 1. Kontrollera att stifttilldelningen för kontaktanslutningarna är korrekt (se 6 på sidan351), om inte som mellanstation färdigmonterade kablar används. 2. Anslut den inkommande busskabeln till ingång X7D2 (5).
Page 353: Led
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Om denna produkt Anslutning funktionsjord För att avleda EMC-störningar, anslut FE-anslutningen (8) på fältbussnoden till funktionsjord via en ledning med låg impedans. X7D2 Kabelomkretsen måste anpassas till användningen. X7D1 För att undvika utjämningsströmmar via fältbussnodens skärm krävs en potentalutjämningskabel tillräklig för användningen.
Page 354: Omkopplare För Adress Och Datahastighet
Placering av omkopplare för inställning av adress NA1 och NA2 samt datahastighet DR DIP-omkopplare DR för datahastighet och de båda vridomkopplarna NA1 och NA2 för ventilsystemets stationsadress i DeviceNet sitter under det genomskinliga locket (3). Omkopplare DR: – På DIP-omkopplaren DR ställs datahastigheten in med de två första omkopplarna DR1 och DR2.
Page 355: Ventildrivenheter
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Om denna produkt Ventildrivenheter En beskrivning av ventildrivenheten finns i kapitel 12.2 ”Ventilområde” på sidan 378.
Page 356: Plc-Konfigurering Av Ventilsystemet Av
En utförlig beskrivning av PLC-konfigurationsnyckeln finns i kapitel 12.4 ”PLC-konfigurationsnyckel” på sidan 385. Ladda enhetsbeskrivningsfil EDS-filen med engelsk text för fältbussnoden, serie AES för DeviceNet finns på den medföljande CD:n R412018133. Filerna kan även laddas ner från AVENTICS mediecenter på internet.
Page 357: Konfigurera Fältbussnod I Fältbussystem
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV För PLC-konfigureringen av ventilsystemet ska EDS-filen på CD:n R412018133 kopieras till den dator där PLC:ns konfigurationsprogram finns. Skriv in enhetens adress och de absoluta datalängderna för in- och utgångsdata i PLC:ns konfigurationsprogram.
Page 358 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV Sektion 1 Modul Sektion 2 Utloppsport för stand-alone Sektion 3 E/P-omvandlare Matningstryck till ventilerna AV-EP E/P-omvandlare Separat spänningsmatning Ingångsbyte Utgångsbyte Symbolerna för komponenterna i ventilområdet förklaras i kapitel 12.2” Ventilområdepå”...
Page 359 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV Datalängden för fältbussnoden och modulerna visas i tabell 9. Tabell 9: Beräkning av ventilsystemets datalängd Modulnummer Modul Utgångsdata Ingångsdata Kretskort med ventildrivenheter 1 byte nyttolast – för 4 ventilplatser...
Page 360: Ställa In Parametrar För Fältbussnod
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV Tabell 10: Exempel på beläggning för utgångsbytes (OB) Byte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 – – Ventil 24...
Page 361: Ställa In Parametrar För Moduler
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV Reaktionen vid en kommunikationsstörning i DeviceNet definieras i bit 1 i parameterbyten. Bit 1 = 0: När förbindelsen bryts nollställs utgångarna. Bit 1 = 1: Om förbindelsen bryts bibehåller utgångarna sin aktuella status.
Page 362: Fältbussnodens Diagnosdata
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV – Lyckades initieringen, så återgår fältbussnoden till normal drift. LEDn IO/DIAG lyser grön. – Misslyckades initieringen (t.ex. på grund av att nya moduler anslutits till backplane eller på...
Page 363: Avläsa Fältbussnodens Diagnosdata
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV Tabell 14: Diagnosdata som följer med ingångsdata. Bytenr Bitnr Betydelse Diagnostyp och -enhet Byte 3 Bit 0 Samlingsdiagnos modul 9 Samlad diagnos moduler Bit 1 Samlingsdiagnos modul 10...
Page 364: Utökade Diagnosdata För I/O-Moduler
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC PLC-konfigurering av ventilsystemet AV Tabell 15: Avläsa fältbussnodens diagnosdata Fältnamn i programfönster Värde i inmatningsfält Class 0xC7 Instance 0x01 Attribut 0x02 Beskrivningen av aktuella diagnosdata för ventilområdet finns i kapitlet 6 ”Uppbyggnad av ventildrivenheternas data”...
Page 365: Uppbyggnad Av Ventildrivenheternas Data
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Uppbyggnad av ventildrivenheternas data Uppbyggnad av ventildrivenheternas data Processdata VARNING Felaktig datatilldelning! Fara på grund av okontrollerad reaktion i anläggningen. Ställ alltid in ej använda bits på värdet ”0”. Från styrsystemet får ventildrivenheternas kretskort aktuell utgångsdata med börvärde för magneternas magnetspolläge.
Page 366: Diagnosdata
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Uppbyggnad av ventildrivenheternas data Tabell 17: Kretskort med ventildrivenheter för 3 ventilplatser Utgångsbyte Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Ventilbeteckning – –...
Page 367: Uppbyggnad Av Data För Matningsplatta Med Separat Elektrisk Spänningsmatning
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Uppbyggnad av data för matningsplatta med separat elektrisk spänningsmatning Uppbyggnad av data för matningsplatta med separat elektrisk spänningsmatning Den elektriska matningsplattan kopplar bort UA-spänningen som kommer från vänster och leder spänningsmatningen, som matas via den extra M12-kontakten, vidare åt höger. Alla andra signaler leds automatiskt vidare.
Page 368: Datauppbyggnad För Matningsplatta Med Separat Elektrisk Spänningsmatning Med Ua-Off-Övervakningskretskort
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Datauppbyggnad för matningsplatta med separat elektrisk spänningsmatning med UA-OFF-övervakningskretskort Datauppbyggnad för matningsplatta med separat elektrisk spänningsmatning med UA-OFF-övervakningskretskort Det elektriska UA-OFF-övervakningskretskortet leder vidare alla signaler inkl. matningsspänningen. UA-OFF-övervakningskretskortet registrerar om UA-spänningen underskrider UA-OFF-värdet.
Page 369: Förinställningar I Fältbussnoden
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Förinställningar i fältbussnoden Förinställningar i fältbussnoden SE UPP! Risk för skador på grund av inställningar under drift. Okontrollerade rörelser kan uppstå! Ändra aldrig inställningarna i löpande drift. OBS! Konfigurationsfel Ett felaktigt konfigurerat ventilsystem kan leda till felfunktioner i hela systemet och skada det.
Page 370: Ställa In Adressen I Fältbussnoden
I fältbussnoden får adresser mellan 0 och 63 ställas in. MAC-ID är förinställd på adress 63. Fig 5: Adressomkopplare NA1 och NA2 på fältbussnoden De båda vridomkopplarna NA1 och NA2 för ventilsystemets stationsadress i DeviceNet sitter under det genomskinliga locket (3). Omkopplare NA1: Med omkopplaren NA1 ställer man in adressens tiotalssiffra.
Page 371: Ändra Adressen
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Förinställningar i fältbussnoden Ändra adressen OBS! En adressändring som görs under drift överförs inte! Fältbussnoden fortsätter arbeta med den gamla adressen. Ändra aldrig adressen under drift. Koppla loss fältbussnoden från spänningen UL innan du ändrar läge på omkopplare NA1 och NA2.
Page 372: Upprätta Bussanslutning
Om omkopplingsinställningen och datahastigheten i PLC-konfigurationsprogrammet inte överensstämmer blinkar LED:n MNS röd. Upprätta bussanslutning Om enheten är den sista deltagaren i DeviceNet-strängen, så måste man ansluta en datatermineringsplugg i serie CN2, hane, M12x1, 5-polig, A-kodad. Materialnumret är 8941054264. Datatermineringspluggen utgör en definierad kabelavslutning och förhindrar kabelreflektioner.
Page 373: Driftstart Av Ventilsystem Med Devicenet
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Driftstart av ventilsystem med DeviceNet 10 Driftstart av ventilsystem med DeviceNet Innan systemet tas i drift måste följande arbeten genomföras och avslutas: Du har monterat ventilsystemet med fältbussnoden (se monteringsanvisningen för fältbussnoden och I/O-modulerna samt monteringsanvisningen för ventilsystemet).
Page 374 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Driftstart av ventilsystem med DeviceNet Tabell 21: Status för LEDerna vid driftstart Beteckning Färg Status Betydelse UL (14) grön lyser Elektronikens spänningsmatning är högre än den undre IO/DIAG toleransgränsen (18 V DC) UA (15) grön...
Page 375: Diagnosindikering På Fältbussnod
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Diagnosindikering på fältbussnod 11 Diagnosindikering på fältbussnod Fältbussnoden övervakar spänningsförsörjningen för elektroniken och ventilstyrningen. Om den inställda tröskeln under- eller överskrids genereras en felsignal som rapporteras till styrningen. Förutom detta visar diagnos-LED-lamporna tillståndet.
Page 376 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Diagnosindikering på fältbussnod Tabell 22: Betydelse för diagnosindikeringar Beteckning Färg Status Betydelse MNS (18) grön/röd släckt Enheten är inte online • Enheten har ännu inte avslutat Dup_MAC_ID-testen. • Enheten är eventuellt inte inkopplad.
Page 377: Bygga Om Ventilsystemet
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet 12 Bygga om ventilsystemet FARA Explosionsrisk på grund av felaktigt ventilsystem i explosiv atmosfär! Om ventilsystemet konfigurerats eller byggts om kan felfunktioner uppstå. Testa alltid att en konfigurerad eller ombyggd enhet fungerar utanför den explosionsfarliga atmosfären innan enheten tas i drift igen.
Page 378: Ventilområde
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Fig 7: Konfigurationsexempel: Enhet bestående av fältbussnod och I/O-moduler i serie AES och ventiler i serie AV 26 Vänster ändplatta 31 Kretskort (nere i ventilplattorna) 27 I/O-moduler 32 Höger ändplatta 28 Fältbussnod...
Page 379: Adapterplatta
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Fig 8: Dubbel- och trippelbasplattor  Ventilplats 1 20 Anslutningsplatta med 2 ventilplatser  Ventilplats 2 21 Basplatta med 3 ventilplatser  Ventilplats 3 12.2.2 Adapterplatta Adapterplattans (29) enda funktion är att mekaniskt hålla ihop ventilområdet med fältbussnoden.
Page 380: Elektrisk Matningsplatta
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet 12.2.4 Elektrisk matningsplatta Den elektriska matningsplattan (35) är ansluten till ett kretskort för separat spänningsmatning. Via en 4-polig M12-kontakt matas alla ventiler som ligger till höger om matningsplattan med en separat 24V-spänningsförsörjning.
Page 381 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Fig 12: Basplattor och kretskort för ventildrivenheter i block  Ventilplats 1 20 Anslutningsplatta med 2 ventilplatser  Ventilplats 2 22 Kretskort med drivenheter för 2 ventiler  Ventilplats 3 36 Kretskortskontakt höger...
Page 382: E/P-Omvandlare
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet 12.2.6 E/P-omvandlare Den elektroniskt styrda E/P-omvandlaren kan beroende på vald basplatta användas som tryckzonsregulator eller som stand-alone-E/P-omvandlare. Fig 14: Basplattor för E/P-omvandlare för tryckzonsreglering (vänster) och stand-alone-E/P-omvandlare (höger) 39 AV-EP-basplatta för tryckzonsreglering 41 Kretskort med elektronik för AV/EP...
Page 383: Förbikopplingskretskort
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet 12.2.7 Förbikopplingskretskort AES- D-BC- UA P Fig 15: Förbikopplingskretskort och UA-OFF-övervakningskretskort 28 Fältbussnod 38 Kretskort för separat spänningsmatning 29 Adapterplatta 43 Långt förbikopplingskretskort 30 Pneumatisk matningsplatta 44 Kort förbikopplingskretskort (med avloppsmodul) 45 UA-OFF-övervakningskretskort...
Page 384: Identifiering Av Modulerna
Observera att materialnumret efter en ombyggnad av ventilsystemet fortfarande hänför sig till ursprungskonfigurationen (se 12.5.5 ”Dokumentera ombyggnaden” på sidan 392). 12.3.3 Fältbussnodens identifikationskod Identifikationskoden (1) på ovansidan av fältbussnoden i serie AES för DeviceNet är AES-D-BC-DEV och beskriver dess viktigaste egenskaper: Tabell 25: Identifikationskodens betydelse...
Page 385: Fältbussnodens Anläggningsmärkning
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet 12.3.4 Fältbussnodens anläggningsmärkning För att kunna identifiera fältbussnoden entydigt i anläggningen, måste man tilldela den en entydig märkning. För detta ändamål står de båda fälten för anläggningsmärkning (4) på ovansidan och på...
Page 386: Plc-Konfigurationsnyckel För I/O-Området
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Ordningsföljden börjar på första platsen direkt till höger om fältbussnoden och slutar i ventilsystemets högra ände. De element som kan återges i PLC-konfigurationsnyckeln visas i tabellen 26. Tabell 26: PLC-konfigurationsnyckelns element för ventilområdet...
Page 387 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Tabell 27: Förkortningar för PLC-konfigurationsnyckeln i I/O-området Förkortning Betydelse Anslutning med fjäderklämma (spring clamp) Anslutning för separat utgångsspänning Extra anslutning för logikspänning Utökade funktioner (enhanced) Exempel: Tre olika exempel på PLC-konfigurationskoder, och det innehåll var och en representerar: Tabell 28: Exempel på...
Page 388: Ombyggnad Av Ventilområdet
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet 12.5 Ombyggnad av ventilområdet Symbolerna för komponenterna i ventilområdet förklaras i kapitel 12.2 ”Ventilområdepå” sidan 378. OBS! Otillåten utbyggnad som inte följer reglerna! Utbyggnader och förkortningar som inte beskrivs i denna anvisning stör baskonfigurationens inställningar.
Page 389: Sektioner
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet 12.5.1 Sektioner Ventilsystemets ventilområde kan bestå av flera sektioner. En sektion börjar alltid med en matningsplatta, som markerar början på ett nytt tryckområde eller ett nytt spänningsområde. Ett UA-OFF-övervakningskretskort måste monteras efter den elektriska matningsplattan annars övervakas spänningsmatningen UA framför matningen.
Page 390: Tillåtna Konfigurationer
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Tabell 29: Exempel på ett ventilsystem som består av tre sektioner Sektion Komponenter 2:a sektionen pneumatisk matningsplatta med långt förbikopplingskretskort (30) fyra dubbla basplattor (20) två kretskort för 4 ventiler (24) 8 ventiler (60) AV-EP-basplatta för stand-alone-tryckreglering...
Page 391: Kontrollera Ombyggnaden Av Ventilområdet
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Tabell 30: Antal elektriska komponenter per modul Konfigurerade komponenter Antal elektriska komponenter Kretskort med drivenhet för 2 ventiler Kretskort med drivelektronik för 3 ventiler Kretskort med drivelektronik för 4 ventiler E/P-omvandlare Kretskort för separat spänningsmatning...
Page 392: Dokumentera Ombyggnaden
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bygga om ventilsystemet Om du har svarat ”Ja” på alla frågor kan du gå vidare med att dokumentera och konfigurera ventilsystemet. 12.5.5 Dokumentera ombyggnaden PLC-konfigurationsnyckel Efter en ombyggnad gäller inte längre PLC-konfigurationsnyckeln som står på höger ändplatta.
Page 393: Felsökning Och Åtgärder
Se till att få en klar bild av orsaken till felet. Fråga användarna eller maskinoperatörerna om så behövs. 13.2 Feltabell I tabell 31 finns en översikt över fel, möjliga orsaker och hur man åtgärdar dem. Om du inte lyckas åtgärda felet, vänd dig till AVENTICS GmbH. Adressen finns på baksidan av bruksanvisningen Tabell 31: Feltabell Möjlig orsak...
Page 394 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Felsökning och åtgärder Tabell 31: Feltabell Möjlig orsak Åtgärd LEDn UL blinkar rött Elektronikens spänningsmatning är Kontrollera spänningsmatningen till lägre än den undre toleransgränsen kontakt X1S (18 V DC) men högre än 10 V DC LEDn UL lyser rött...
Page 395 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Felsökning och åtgärder Tabell 31: Feltabell Möjlig orsak Åtgärd LED MNS blinkar grönt Enheten arbetar med normal status, Kontrollera, är online och anslutningar har inte • om anslutningar till andra knutpunkter är upprättade, etablerats.
Page 396: Tekniska Data
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Tekniska data 14 Tekniska data Tabell 32: Tekniska data Allmänna data Dimensioner 37,5 mm x 52 mm x 102 mm Vikt 0,16 kg Temperaturområde vid användning -10 °C till 60 °C Temperaturområde vid förvaring -25 °C till 80 °C...
Page 397: Bilaga
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bilaga 15 Bilaga 15.1 Tillbehör Tabell 33: Tillbehör Beskrivning Materialnummer Datatermineringsplugg för CANopen/DeviceNet, serie CN2 kontakt, M12x1, 5-polig, 8941054264 A-kodad Kontakt, serie CN2, hane, M12x1, 5-polig, A-kodad, skärmad, 8942051612 för fältbussanslutning X7D2 •...
Page 398: Objekt
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bilaga 15.2 Objekt Vendor Speciﬁc Vendor Speciﬁc Modules Identity Object Assembly Message Router DeviceNet Connection Expl Fig 20: Objekt på AES-DeviceNet...
Page 399: Identity
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bilaga 15.2.1 Identity Class Code 0x01 Detta objekt levererar enhetens identifikation. Det finns bara en instans av denna klass. Objektet finns i DeviceNet-stackminne. Tabell 34: Class Attributes DeviceNet Value Attr-ID Access Rule...
Page 400: Message Router Object
Inga Class Attributes definierade Instance Attributes Inga Instance Atrributes definierade Common Services Inga Common Services definierade 15.2.3 DeviceNet Object Class Code 0x03 I DeviceNet-Oject kan DeviceNet-specifika parametrar läsas ut och ställas in. Tabell 37: Class Attributes DeviceNet Value Attr-ID Access Rule Namn...
Page 401: Assembly Object
Attr-ID Access Rule Namn Data Type (if const) Revision UINT Instance Attributes Instansens attribut definieras i "CIP Networks Library, Volume 3, DeviceNet Adaptation of CIP, utgåva 1.8, April 2013". Tabell 44: Common Services Service Code Class Instance Service Name Description of Service...
Page 402: Module Object
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bilaga 15.2.6 Module Object Class Code 0x64 I detta objekt kan parametrar för AES-deltagare läsas och ställas in. Attributets instans för en bestämd deltagare kan fastställas genom listan för deltagare. Tabell 45:...
Page 403: Aes Object
AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bilaga 15.2.7 AES Object Class Code 0xC7 Vid detta objekt kan parameterar för fältbussnoden läsas och anges. Det ska endast finnas en instans för objektet. Tabell 48: Class Attributes DeviceNet Const/Volatile/ Attr-ID...
Page 404 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Bilaga Tabell 51: Uppbyggnad av attribut 2 Byte Betydelse Diagnostyp och diagnosenhet Byte 1 Bit 0 Ventilområdets backplane rapporterar en varning. Diagnos för fältbussnod Bit 1 Ventilområdets backplane rapporterar ett fel. Bit 2 Ventilområdets backplane försöker initiera om sig.
Page 405 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Nyckelordsregister 16 Nyckelordsregister Enhetsbeskrivning Adapterplatta 379 Fältbussnod 350 Adress Ventildrivenhet 355 Ändra 371 Ventilsystem 377 Adressomkopplare 354 Explosionsfarlig atmosfär, användningsområde 346 Anslutning Fältbuss 351 Funktionsjord 353 Fältbussanslutning 351 spänningsmatning 352 Fältbusskabel 351 ATEX-märkning 346...
Page 406 AVENTICS | Fältbussnod AES/Ventildrivenhet AV, DeviceNet | R412018138–BAL–001–AC Nyckelordsregister Symboler 344 Betydelse i normaldrift 353 LED-diagnosens betydelse 375 Statusar vid driftstart 374 Tekniska data 396 Tillåten användning 346 Tillåtna konfigurationer Materialskador 349 i I/O-område 392 Moduler, ordningsföljd 357 i ventilområde 390 Tillbehör 397...
Page 408 German language. R412018138–BAL–001–AC/2016-08 Subject to modifications. © All rights reserved by AVENTICS GmbH, even and especially in cases of proprietary rights applications. It may not be reproduced or given to third parties without its consent.

Aventics DeviceNet Description Du Système Et Notice D'emploi

Deutsch

English

Français

Les langues disponibles

Liens rapides

Chapitres

Manuels Connexes pour Aventics DeviceNet

Sommaire des Matières pour Aventics DeviceNet
