Upgrade; Écran Principal - Promax RP-110 Manuel D'utilisation

MANUEL D'UTILISATION. RP-110
6.3.5

Upgrade

Le menu Upgrade permet de mettre à jour le firmware de l'instrument RP-110 au
moyen de fichiers de mise à jour qui peuvent être obtenus de la page web de
PROMAX. Les options que contient ce menu sont les suivantes :
L'option Firmware ouvre une fenêtre de navigation afin de choisir le fichier de
mise à jour (avec extension «rp110b») qui va être utilisé pour mettre à jour l'instrument.
6.4
Écran principal

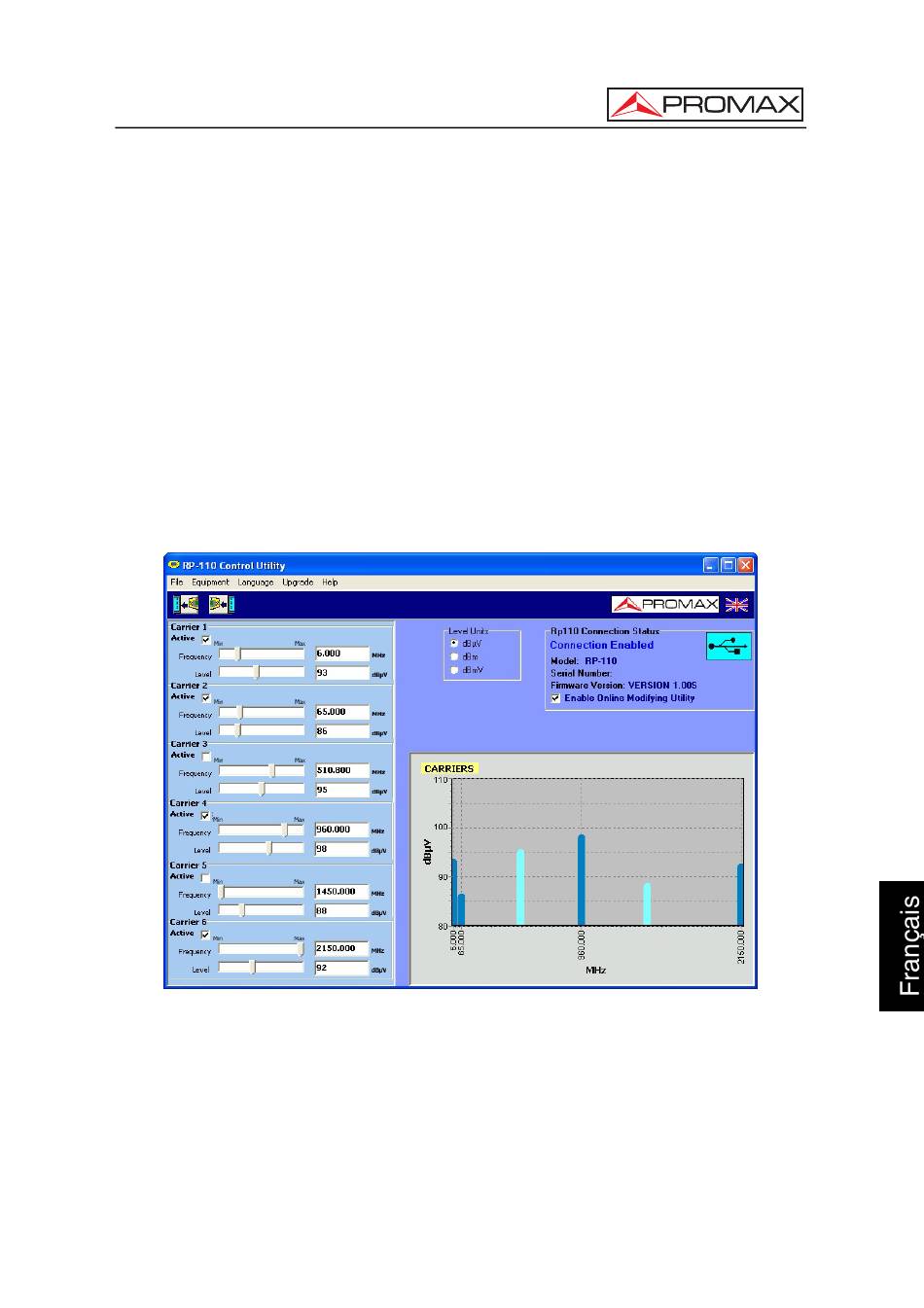

L'écran principal, comme il est vu à la figure ci-dessous, a deux zones
différenciées: à gauche de l'écran on trouve les six signaux de test avec des
paramètres modifiables et à droite ils sont représentés les six signaux de test dans un
diagramme, où l'axe X représente la fréquence et l'axe Y représente la puissance.
Les paramètres modifiables qui apparaissent dans chacune des six signaux sont :
Active : En cochant cette case, le signal est actif, c'est-à-dire, l'instrument
émettra le signal. Dans le graphique, grâce à la couleur, on peut
différencier quand un signal est active (bleu foncé) ou inactif (bleu
clair).
07/2011
Figure 13.- Écran principal.
Page 23
