MC-377 MANUEL D'UTILISATION
MESUREUR DE NIVEAU POUR
TV ANALOGIQUE ET NUMÉRIQUE

1 GENERALITES

1.1 Description

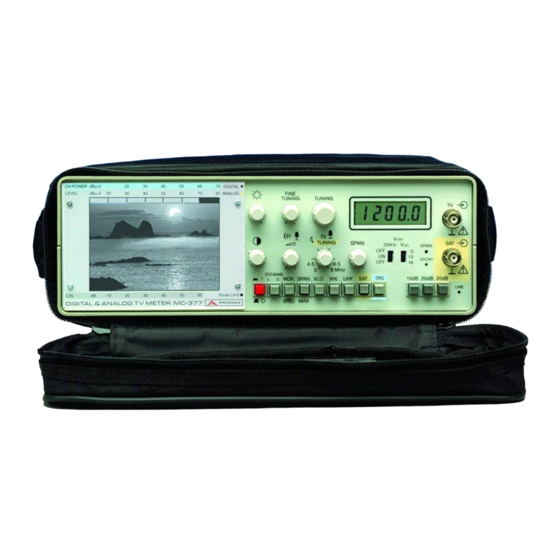

Le MC-377 est un appareil portable de petite dimension et d'un poids très léger qui
met à la disposition des installateurs les fonctions essentielles qui leur garantissant le
bon fonctionnement des installations de TV analogique et numérique .
L'appareil couvre les bandes de télévision , hyperbande , les canaux S de télévision
par câble ainsi que la bande de fréquence intermédiaire de satellite en bande K/C,
jusqu'à 2050 MHz.
Le MC-377 est pourvu de deux modes d' opération basiques : mode Moniteur et le
mode Analyseur Spectral .
Le mode Analyseur de Spectres permet la visualisation sur moniteur de tous les
signaux présents sur la bande. La largeur de la bande représentée au mode spectre
peut être sélectionnée entre la bande complète ou bien une largeur de bande définie
par l'usager (depuis 1/3 de la bande en usage jusqu'à approximativement zéro).
Au mode Moniteur , l'appareil démodule le signal de TV analogique, ce qui permet
d'identifier et d'observer la réception d'un canal de télévision terrestre ou de satellite.
Le niveau du signal au mode moniteur est représenté par une barre analogique dans
la partie supérieure de l'image, dont la longueur varie proportionnellement avec la
puissance reçue. En outre, elle permet d'observer l'impulsion du synchronisme de ligne,
surimprimé sur la partie centrale et supérieure de l'écran.
Le MC-377 permet de réaliser simplement les mesures suivantes : la mesure de
niveau de signaux analogiques , la mesure de puissance de canaux numériques et la
mesure du rapport Porteuse à Bruit (C/N) pour canaux analogiques et numériques.
L'appareil peut également fournir la tension nécessaire pour alimenter les unités
extérieures : amplificateurs préalables d'antenne et LNBs de 13 ou 18 V, conjointement
avec le signal de 22 kHz superposé à la tension pour la commutation de polarisation,
de bande ou de commutateurs de signal.
Septembre 1999
MC-377
Page 1
