Pantalla principal

La pantalla principal, como se ve en la siguiente figura, tiene dos zonas
diferenciadas: a la izquierda de la pantalla se encuentran las seis señales de test con
sus correspondientes parámetros modificables y en la derecha aparecen representadas
las seis señales de test en un diagrama, donde el eje X representa la frecuencia y el
eje Y representa la potencia.
Los parámetros modificables que aparecen en cada una de las seis señales son:
Activa:
Frecuencia:
Nivel:
Página 24

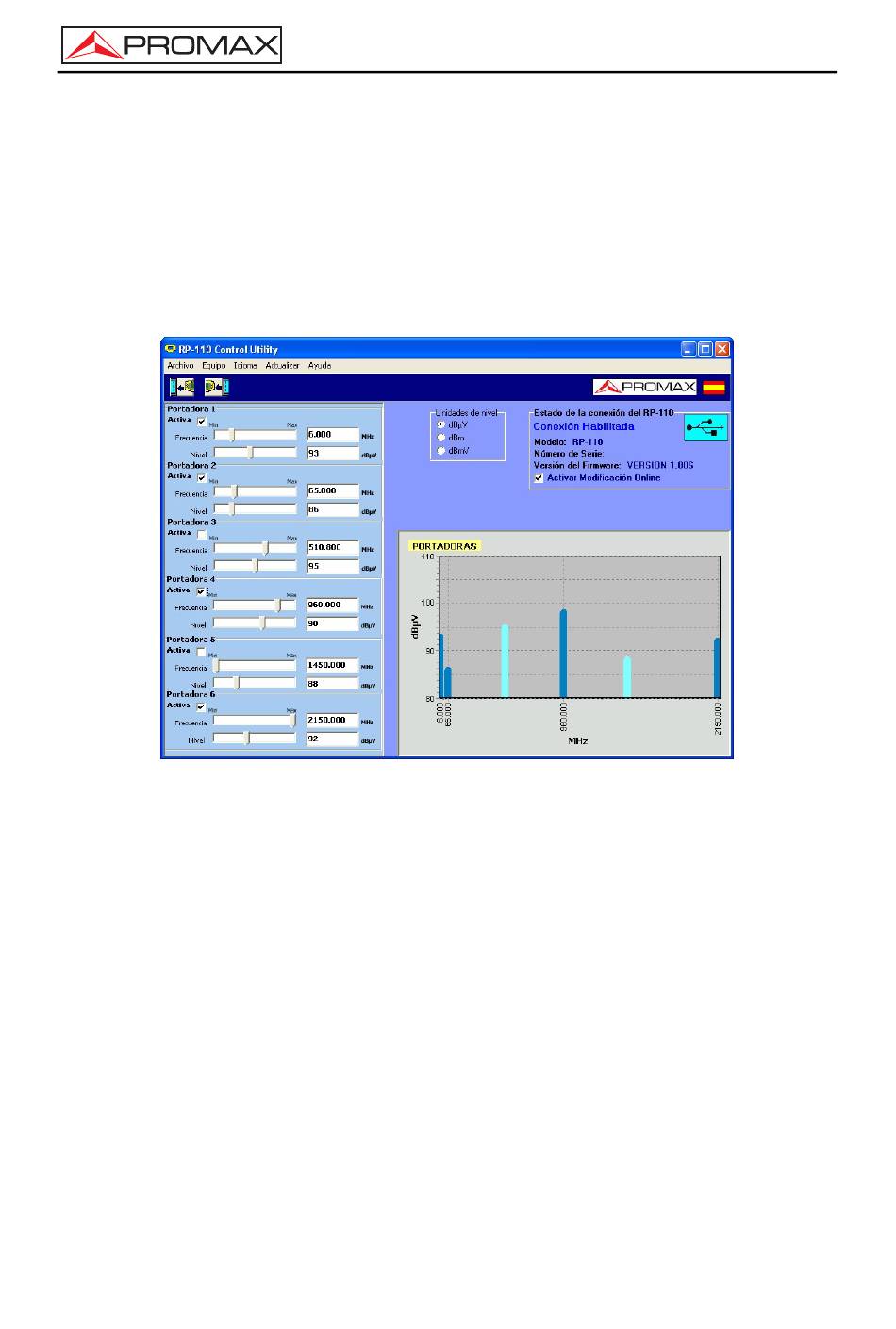

Figura 13.- Pantalla principal.
Al marcar esta casilla la señal se hace activa, es decir, el
instrumento emitirá la señal. En la gráfica, gracias al color se puede
diferenciar cuando una señal está activa (azul oscuro) o inactiva
(azul claro).
Se define la frecuencia en MHz a la que se quiere emitir entre el
rango de valores de trabajo de cada señal. Puede definirse de
forma numérica tecleando el valor deseado en la casilla o de forma
analógica arrastrando el marcador de la barra de valores.
Permite definir el nivel de potencia de la señal entre el rango de
valores válido. Puede definirse de forma numérica o analógica igual
que la frecuencia. La unidad de medida es seleccionable entre
dBµV, dBm ó dBmV.
