Las señales en color negro continuo son las señales activas que se están
emitiendo. Las señales discontinuas están desactivadas.
El eje horizontal de la gráfica representa la frecuencia.
El eje vertical de la gráfica representa el nivel de potencia.
En la parte superior de la pantalla aparece una línea con los parámetros de la
señal seleccionada. En sombreado el parámetro modificable.
Pulse la tecla SEL
aparezca sombreado el campo correspondiente al parámetro que se desee modificar.
Pulse la tecla de navegación ARRIBA o ABAJO
parámetro.
Los parámetros que aparecen son los siguientes:
a) PILOTO
Permite seleccionar la señal piloto de 1 a 6. Una flecha en la parte superior de
la gráfica indica la señal piloto seleccionada. Cada señal piloto trabaja en un
rango de frecuencias determinado. Son los siguientes:
P1: De 5,00 MHz a 10,00 MHz.
P2: De 55,00 MHz a 100,00 MHz.
P3: De 460,00 MHz a 540,00 MHz.
P4: De 800,00 MHz a 1000,00 MHz.
P5: De 1450,00 MHz a 1750,00 MHz.
P6: De 1850,00 MHz a 2150,00 MHz.
Página 12

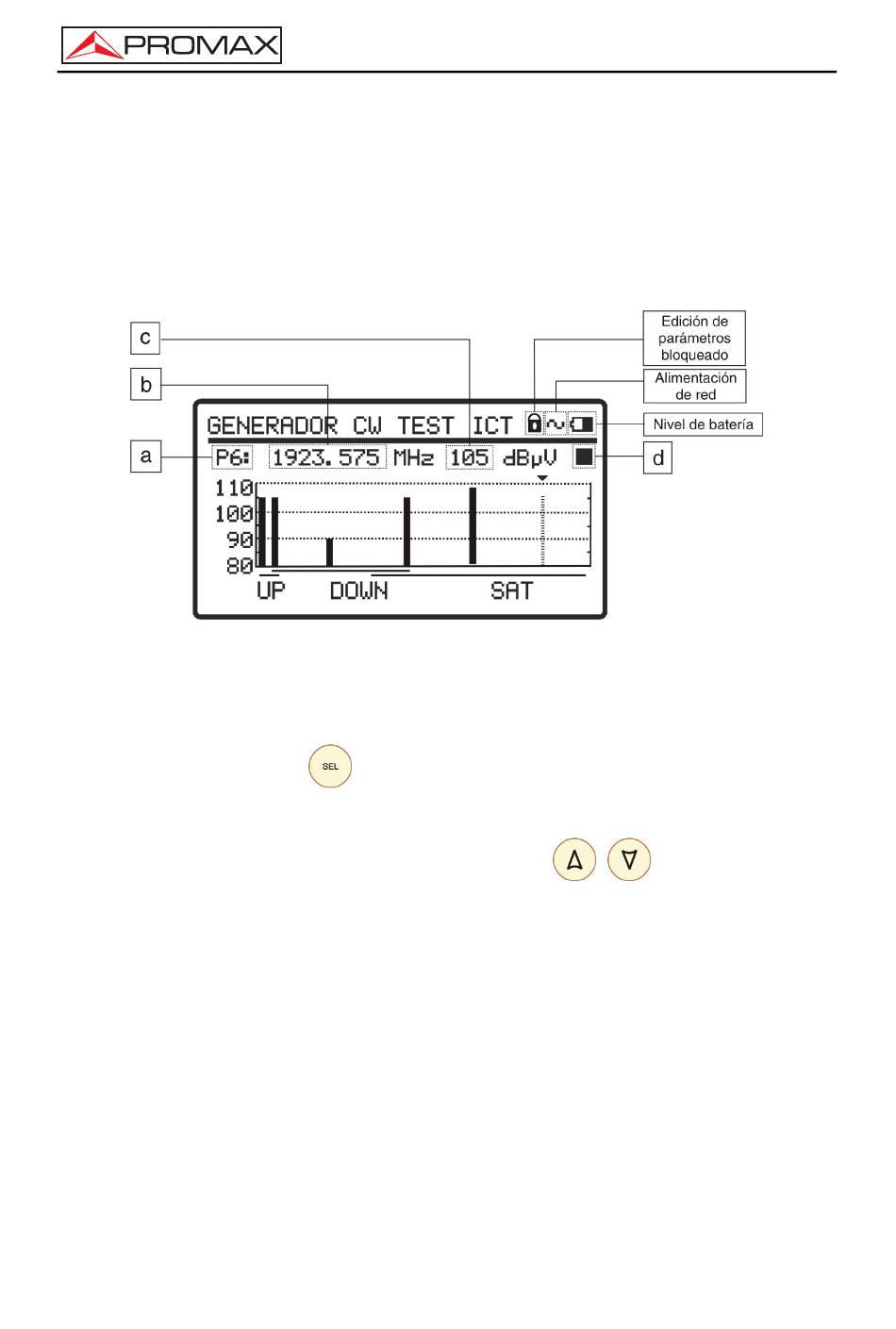

Figura 6.- Pantalla del generador de señales piloto.
[3] para desplazarse entre parámetros hasta que
MANUAL DE INSTRUCCIONES. RP-110
[4] para modificar el
07-2011
