MANUEL D'UTILISATION. PROLITE-20/21
1 GÉNÉRALITÉS ..........................................................................................
1.1
Description ........................................................................................................1
1.2
Spécifications....................................................................................................1
2 PRESCRIPTIONS DE SÉCURITÉ .............................................................
2.1
Générales .........................................................................................................5
3 INSTALLATION..........................................................................................
3.1
Alimentation ......................................................................................................7
3.1.1
Fonctionnement à l'aide de l'adaptateur DC externe ...................................7
3.1.2
Fonctionnement à l'aide de la batterie.........................................................7
3.1.3
Chargement de la batterie...........................................................................8
3.2
Installation de la batterie ...................................................................................8
3.3
Installation et mise en marche ...........................................................................9
4 INSTRUCTIONS D'UTILISATION ............................................................
4.1
Description des commandes et des éléments .................................................11
4.2
Configuration de l'appareil...............................................................................12
4.2.1
Mode de mesure ....................................................................................... 14
4.2.2
Acquisition de la puissance de référence (Set Ref. Level)......................... 14
4.2.3
Sélection de l'état des longueurs d'onde (Set WaveLength)...................... 14
4.2.4
Sélection de la présentation de la mesure................................................. 15
4.2.5
Configuration du haut-parleur (Speaker) ................................................... 15
4.2.6
Illumination postérieure de l'afficheur (BackLight) ..................................... 16
4.3
Réalisation de mesures...................................................................................16
4.3.1
Mesure de puissance absolue................................................................... 16
4.3.2
Mesure de puissance relative.................................................................... 17
5 ENTRETIEN.............................................................................................
5.1
Recommandations de Nettoyage ....................................................................19
5.2
Remplacement de la Batterie ..........................................................................19
S O M M A I R E
1
5
7
11
19
Publicité
Table des Matières
Manuels Connexes pour Promax PROLITE-20
Sommaire des Matières pour Promax PROLITE-20
-
Page 1: Table Des Matières
MANUEL D’UTILISATION. PROLITE-20/21 S O M M A I R E 1 GÉNÉRALITÉS ..................Description ......................1 Spécifications....................1 2 PRESCRIPTIONS DE SÉCURITÉ ............. Générales ......................5 3 INSTALLATION..................Alimentation ......................7 3.1.1 Fonctionnement à l’aide de l’adaptateur DC externe ........7 3.1.2 Fonctionnement à l’aide de la batterie............7 3.1.3... - Page 2 MANUEL D’UTILISATION. PROLITE-20/21...
-
Page 3: Généralités

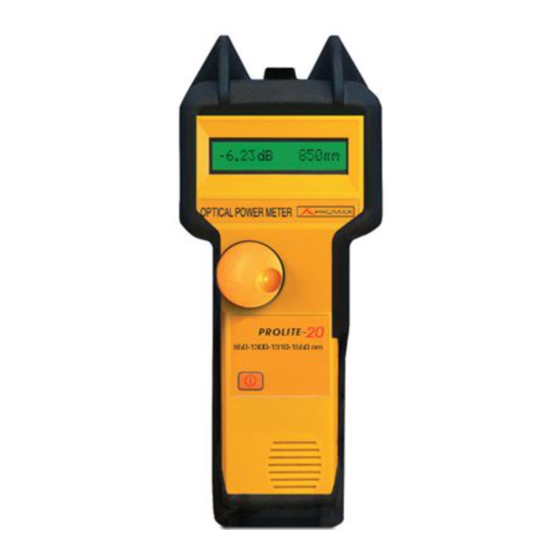

La série PROLITE a été conçue pour la mise en marche et l’entretien d’installations de fibre optique. Cette série se compose de deux sources de lumière, le PROLITE-80 et le PROLITE-81, et de deux mesureurs de puissance optique, le PROLITE-20 et le PROLITE-21. - Page 4 À 1308 nm et - 10 dBm, en utilisant une fibre 9/125 • m, à 23 ± 1 ºC, avec une source ayant une largeur spectrale de < 0,2 nm et avec un connecteur FC. De - 40 dBm à 0 dBm pour le PROLITE-20 et de - 60 dBm à 0 dBm pour le PROLITE-21. Février 2001...
- Page 5 MANUEL D’UTILISATION. PROLITE-20/21 CONDITIONS D’ENVIRONNEMENT DE FONCTIONNEL Jusqu’à 2000 m Altitude Marge de températures fonctionnel De 0 jusqu’à +40 º C emmagasinage De -10 jusqu’à +60 º C Humidité relative maximale 80 % jusqu’à 30ºC, 10 % jusqu’à 40ºC CARACTÉRISTIQUES MÉCANIQUES...
- Page 6 MANUEL D’UTILISATION. PROLITE-20/21 Février 2001 Page 4...
-
Page 7: Prescriptions De Sécurité
MANUEL D’UTILISATION. PROLITE-20/21 2 PRESCRIPTIONS DE SÉCURITÉ 2.1 Générales Les accessoires suivants ne doivent être utilisés que pour les appareils spécifiés afin de préserver la sécurité: Batterie rechargeable Adaptateur d'alimentation Toujours avoir compte des marges spécifiées aussi pour l'alimentation que pour effectuer une mesure. - Page 8 MANUEL D’UTILISATION. PROLITE-20/21 Symboles concernant la sécurité: COURANT CONTINU COURANT ALTERNATIF ALTERNATIF ET CONTINU TERMINAL DE TERRE TERMINAL DE PROTECTION TERMINAL A LA CARCASSE EQUIPOTENTIALITE MARCHE / ARRÊT ISOLATION DOUBLE (Protection CLASSE II) PRÉCAUTION (Risque de secousse électrique) PRÉCAUTION VOIR MANUEL FUSIBLE Février 2001...
-
Page 9: Installation
3.1.1 Fonctionnement à l’aide de l’adaptateur DC externe L’appareil dispose d’un adaptateur de secteur de 230 V / 50-60 Hz, pour l’EUROPE et les autres pays, pour alimenter le PROLITE-20/21 (Voir accessoires pour effectuer la commande pour d’autres types d’adaptateurs). -
Page 10: Chargement De La Batterie
MANUEL D’UTILISATION. PROLITE-20/21 3.1.3 Chargement de la batterie Pour charger totalement la batterie, avec le PROLITE-20/21 éteint, connecter à l’entrée d’alimentation [8] l’adaptateur DC externe. Connecter ensuite l’adaptateur au secteur. Le temps de chargement dépend de l’état dans lequel se trouve la batterie. Si la batterie est très déchargée, le temps de chargement est d’environ quatorze heures. -
Page 11: Installation Et Mise En Marche
MANUEL D’UTILISATION. PROLITE-20/21 3.3 Installation et mise en marche Le PROLITE-20/21 a été conçu pour être utilisé comme appareil portable. Lorsque l’on met la batterie dans son logement et que l’on connecte l’appareil, on voit apparaître sur l'afficheur, pendant quelques instants, le nom de l’appareil et la version du logiciel de l’instrument. - Page 12 MANUEL D’UTILISATION. PROLITE-20/21 Février 2001 Page 10...
-
Page 13: Instructions D'utilisation
MANUEL D’UTILISATION. PROLITE-20/21 4 INSTRUCTIONS D’UTILISATION 4.1 Description des commandes et des éléments Panneau frontal Figure 4.- Vue frontal Février 2001 Page 11... -
Page 14: Configuration De L'appareil
MANUEL D’UTILISATION. PROLITE-20/21 Connecteur d’entrée Niveau d’entrée maximum : + 27 dBm pour le PROLITE-20 et + 10 dBm pour le PROLITE-21. Afficheur alphanumérique avec illumination postérieure. Sélecteur rotatif. Utilisé pour accéder au menu de configuration, changer l’état des différents paramètres et sélectionner les différentes options. - Page 15 MANUEL D’UTILISATION. PROLITE-20/21 Figure 5.- Diagramme de flux Pour accéder au menu de configuration du PROLITE-20/21, l’appareil étant allumé, maintenir enfoncé le sélecteur rotatif pendant quelques secondes jusqu’à l’apparition du menu de configuration (au moment où l’on entend le deuxième bip).
-
Page 16: Mode De Mesure
MANUEL D’UTILISATION. PROLITE-20/21 4.2.1 Mode de mesure Pour sélectionner le mode de mesure souhaité, il suffit d’enfoncer le sélecteur rotatif. La configuration changera de forme séquentielle. Mode de mesure de puissance absolue. Absolute Mode Relative Mode Mode de mesure de puissance relative. La valeur de référence sera mesurée en sélectionnant Set Ref.Level. -
Page 17: Sélection De La Présentation De La Mesure
4.2.5 Configuration du haut-parleur (Speaker) (Uniquement disponible dans la présentation numérique de la mesure) Cela permet d’activer/désactiver (ON/OFF) le haut-parleur. Le PROLITE-20/21 détecte automatiquement si la lumière incidente est modulée avec un signal de 270 Hz, 1 kHz ou 2 kHz, et si le haut-parleur est activé. Il émet alors un son de la même fréquence que la modulation (270 Hz, 1 kHz ou 2 kHz). -
Page 18: Illumination Postérieure De L'afficheur (Backlight)
4.3 Réalisation de mesures Le PROLITE-20/21 dispose de deux modes de mesure : le mode de mesure de puissance absolue et le mode de mesure de puissance relative. 4.3.1 Mesure de puissance absolue Dans ce mode de mesure, l’appareil mesure la puissance absolue (en dBm) dans la... -
Page 19: Mesure De Puissance Relative
MANUEL D’UTILISATION. PROLITE-20/21 4.3.2 Mesure de puissance relative Dans ce mode de mesure, l’appareil mesure la puissance relative (en dB) dans la longueur d’onde sélectionnée. Sur l'afficheur, on verra la valeur correspondant à la différence entre la puissance mesurée et la puissance de référence (en dB), ainsi que la longueur d’onde (en nm) à... - Page 20 MANUEL D’UTILISATION. PROLITE-20/21 Février 2001 Page 18...
-
Page 21: Entretien
MANUEL D’UTILISATION. PROLITE-20/21 5 ENTRETIEN Cette partie du manuel décrit les méthodes de maintenance. 5.1 Recommandations de Nettoyage PRÉCAUTION Pour nettoyer la boîte, veiller à ce que l'appareil soit débranché. PRÉCAUTION Pour le nettoyage, ne pas utiliser d'hydrocarbures aromatiques ou de dissolvants chlorés. - Page 22 MANUEL D’UTILISATION. PROLITE-20/21 Février 2001 Page 20...
