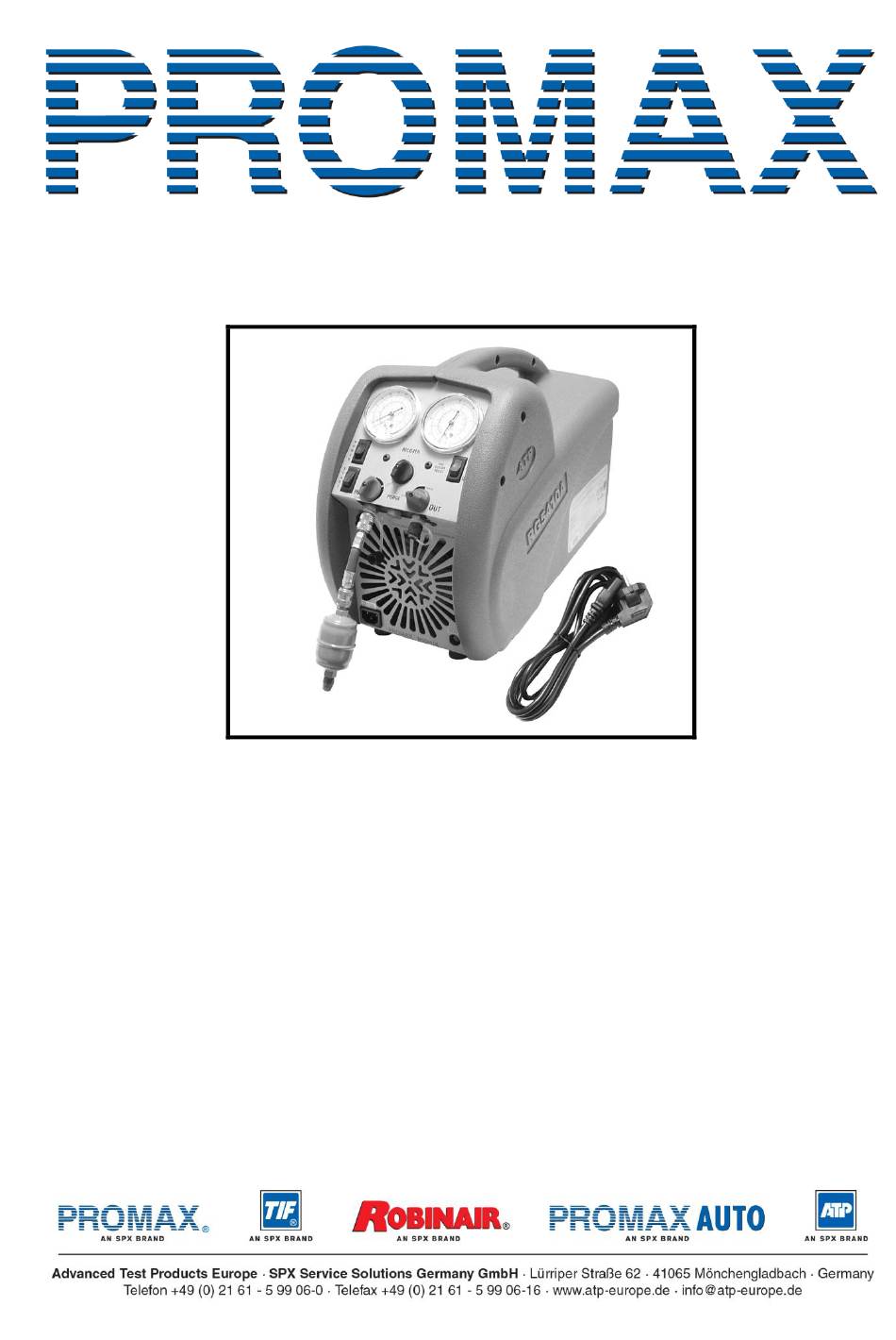

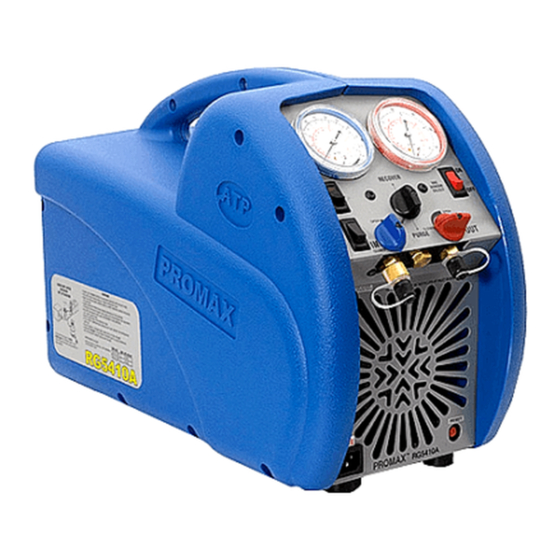

- Page 1 MANUEL D‘UTILISATION RG5410A-E...
-
Page 2: Table Des Matières
Advanced Test Products Europe RG5410A-E TABLE DES MATIÈRES La sécurité A) La sécurité d‘abord B) La Récupération et les Bouteilles Informations générales importantes III) Récupération A) Les procédures Utilisation du pressostat BP B) Les schémas de raccordement C) Evacuation des gaz non condensables Schémas... -
Page 3: La Sécurité D'abord
Advanced Test Products Europe RG5410A-E LA SECURITE D‘ABORD Cet appareil ne doit être utilisé que par un technicien qualifié en vertu 92-1271 7 Décembre1992 relatif à la manipulation de certains fluides frigorigènes dans les équipements frigoriques et climatiques. 1. Se protéger avec des lunettes et des gants. -
Page 4: La Récupération Des Fluides Frigorigènes & Les Bouteilles De Récupération
Advanced Test Products Europe RG5410A-E RG5410A-E LA RÉCUPÉRATION DES FLUIDES FRIGORIGÈNES & LES BOUTEILLES DE RÉCUPÉRATION La sécurité d’abord. Lire attentivement toutes les notices des matériels de sécurité concernant la manipulation des fluides y compris celles données par votre fournisseur de fluides frigorigènes. -
Page 5: Informations Générales Importantes
2. Remettre les nouveaux bouchons sur les vannes des bouteilles, elles peuvent fuir. 3. Travailler sur un sol stable et horizontal. 4. RG5410A-E est équipé d’un pressostat haute pression de sécurité taré à 38,5 Bar. La machine s’arrêtera si cette pression est atteinte. -
Page 6: Récupération Avec Rg5410A-Eles Procédures
Advanced Test Products Europe RG5410A-E RÉCUPÉRATION AVEC RG5410A-E LES PROCÉDURES UTILISATION NORMAL Ne pas changer la position de la vanne noir l’appareil marche. Fermer la vanne d’entréee arrêter la machine. Mettre en position pruge démarrer la machine. VIDANGE/ AUT. PURGE... -
Page 7: Récupération Avec Rg5410A-E
2. S’assurer que les raccordements sont corrects et étanches. 3. Vérifier que l’inverseur à bouton “Noir“ se trouve en position “Récupération“. ATTENTION Ouvrir et Refermer lentement les vannes de RG5410A-E pour contrôler qu’il n’y a aucune fuite. 4. Ouvrir les vannes liquide et vapeur de l’installation à vider. -
Page 8: Rècupèration Avec Rg5410A-E
9. Fermer la vanne de sortie (Rouge) sur la position fermé (CLOSED). 10. Mettre la vanne d’inversion NOIRE sur la position Récupération (RECOVER). 11. Démonter et ranger les flexibles de votre RG5410A-E. 12. Changer toujours le filtre d’entrée de RG5410A-E après aspiration de fluides frigorigènes particulièrement sales. Utilisation du pressostat BP La RG5410-AE LP est équipée d'un pressostat Basse Pression qui peut être mis en... -
Page 9: Informations Complémentaires
à 80% de la bouteille de récupération. Lorsque le siphon est amorcé, le remplissage de la bouteille continue même si RG5410A-E est arrêtée et peut remplir à 100% en liquide l’emballage. Il faut fermer manuellement le robinet d’entrée de la bouteille pour éviter le trop plein. -
Page 10: Schéma De Branchement Pour Récupération En Phases Liquide Et Vapeur
Advanced Test Products Europe RG5410A-E SCHÉMA DE BRANCHEMENT POUR RÉCUPÉRATION EN PHASES LIQUIDE ET VAPEUR Cette méthode est la plus rapide pour la récupération en phase vapeur. VOYANT LIQUIDE MANOMÈTRE ENTRÈE INSTALLATION À VIDER SORTIE VAPEUR LIQUIDE LIQUIDE Pour éviter le trop-plein de la bouteille, il faut utiliser une balance. -
Page 11: Schéma De Raccordement Pour Récupérer Et Refroidir La Bouteille De Récupération
Advanced Test Products Europe RG5410A-E SCHÉMA DE RACCORDEMENT POUR RÉCUPÉRER ET REFROIDIR LA BOUTEILLE DE RÉCUPÉRATION ENTRÈE MANOMÈTRE INSTALLATION À VIDER SORTIE VAPEUR LIQUIDE VAPEUR LIQUIDE Pour éviter le trop-plein de la bouteille il est nécessaire d’utiliser une balance. Ce schéma de branchement permet de faire indifféremment de la récupération en phases liquide et vapeur et de refroidir la bouteille si nécessaire, sans avoir à... -
Page 12: Aspiration Avec Le Rg5410A-E
Advanced Test Products Europe RG5410A-E ASPIRATION AVEC LE RG5410A-E L’évacuation des gaz non condensables d’un fluide dans une bouteille. 1. Laisser la bouteille tranquille pendant 24 heures. Ainsi les gaz non condensables peuvent monter. 2. Installer la batterie du manomètre à la bouteille et lire la pression dans la bouteille. - Page 13 Advanced Test Products Europe RG5410A-E - 11 -...
- Page 14 Advanced Test Products Europe RG5410A-E - 12 -...
- Page 15 Advanced Test Products Europe RG5410A-E - 13 -...
-
Page 16: Sécurité Haute Pression
Connecter une bouteille de récupération vide de manière à réduire la pression de la première à un niveau normal. Cela réduit aussi la pression en sortie de RG5410A-E. Ensuite continuer la récupération après avoir réarmé le pressostat haute pression. (Voir ci-dessous) b) Pourquoi le pressostat haute pression se met en sécurité... -
Page 17: Entretien De Votre Rg5410A-E
ENTRETIEN DE VOTRE RG5410A-E Toujours utiliser un filtre à l’entrée de l’appareil et le remplacer régulièrement. Une utilisation de RG5410A-E sans filtre annule la garantie. Ce filtre protège le compresseur en réduisant les risques de laisser rentrer des corps étrangers dans la machine. -
Page 18: Specifications Techniques
5x20, à action retardée, 8A 250V Sécurité haute pression Pressostat haute pression à réarmement manuel Type P100 DA, si la pression dépasse 38,5 bar ATTENTION RG5410A-E ne doit pas être utilisé avec des gaz inflammables ou contenant de l’ammoniaque. - 16 -... -
Page 19: Indications Utiles Pour L'aspiration De Fluides
Advanced Test Products Europe RG5410A-E INDICATIONS UTILES POUR L’ASPIRATION DE FLUIDES La récupération de fluides frigorigènes s’est énormément développée lors des dernières années. Vu d’une façon superficielle c’est un procédé simple, le fluide va être récupéré de l’installation et rempli dans une bouteille. Ce procédé d’une façon relativement simple peut certes poser vite des problèmes lorsque l’on a pas mesuré... -
Page 20: Tuyaux Et Valves
Advanced Test Products Europe RG5410A-E En tout cas l’accumulation de fluides ralentit la procédure de récupération des fluides indifféremment du type ou de la grandeur de la machine utilisée. S’il n’est pas possible de localiser l’accumulation de fluides (à cause de la longue procédure de récupération, on peut obtenir la certitude que le fluide s’est accumulé) -
Page 21: Prèvention Contre L'encrassement
Advanced Test Products Europe RG5410A-E En tout cas il n’est pas nécessaire de séparer l’huile pour les réfrigérants qui doivent retourner dans l’installation. La possibilité la plus simple et la plus économique de la séparation de l’huile consiste à mettre une bouteille de consistance de 13,61 jusqu’à... - Page 22 Advanced Test Products Europe RG5410A-E Observez s’il vous plaît, les 2 diagrammes pour ces procédés dans ce manuel d’utilisation. Par ce procédé utiliser la machine à aspirer pour montrer une installation dans laquelle la bouteille est l’évaporateur. Si vous baissez la soupape d’échappement vous produisez ainsi un tube capillaire ou un dispositif d’expansion.
-
Page 23: Recherche De Panne Éventuelle
Advanced Test Products Europe RG5410A-E RECHERCHE DE PANNE ÉVENTUELLE LA SÉCURITÉ D‘ABORD Lire et comprendre toutes les informations contenues dans ce manuel avant d’incriminer votre RG5410A-E. Brancher RG5410A-E Sur une prise 220V / 50Hz Le ventilateur tourne Avez-vous une tension...
