- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RB 0021 C RC 0021 C Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Allemagne 0870146978/A0001_fr / Traduction de la notice originale / Sous réserve de modification 13/02/2020...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Accessoires en option ................... 6 2.3.1 Soupape de lest d’air..................6 2.3.2 Filtre d’aspiration ..................6 2.3.3 Manomètre du filtre...................6 3 Transport ........................ -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit

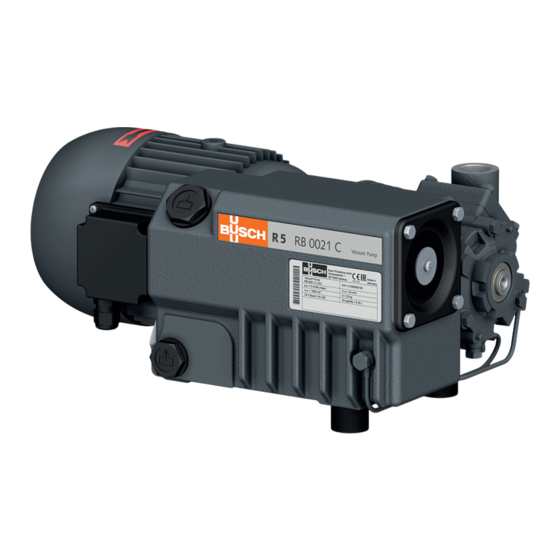

2 | Description du produit Description du produit Version avec soupape de lest d'air Flèche de rotation Filtre d'échappement Soupape de lest d'air Connexion d'aspiration Plaque signalétique Boîte à bornes du moteur Bouchon de vidange d'huile Bouchon de remplissage d'huile Séparateur d'huile Voyant d'huile Connexion d'échappement... -
Page 5: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement non explosif. La machine est conçue pour une installation à l'intérieur. En cas d'installation extérieure, demander à votre représentant Busch afin de prendre des précautions spécifiques. La machine est capable de maintenir la pression finale, consulter les Données techniques [► 22]. -
Page 6: Accessoires En Option
3 | Transport 2.3 Accessoires en option 2.3.1 Soupape de lest d’air La soupape de lest d'air permet de mélanger les molécules de gaz de procédé avec une quantité limitée d’air ambiant afin d'empêcher la condensation de vapeur dans la ma- chine. -
Page 7: Stockage
Stockage | 4 Levage à l’aide d’une élingue : s’assurer que la machine est correctement fixée à l’élingue de levage. Poids de la machine : consulter les données techniques ou la plaque signalétique (NP) Levage à l’aide de l’anse de transport (TL) •... -
Page 8: Installation
• S’assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien en place. Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. 8 / 24... -
Page 9: Conduites / Tuyaux De Raccordement
En cas d'une longueur importante des conduites de raccordement, il est conseillé d’utili- ser des conduites plus larges afin d’éviter une perte d’efficacité. Demander conseil à votre représentant Busch. 5.2.1 Connexion d’aspiration AVIS Introduction de corps étrangers ou de liquides. -
Page 10: Remplissage D'huile
Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 22] et Huile [► 22]. 1x joint torique, n° d'art.: Vérifier le niveau d’huile... -
Page 11: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;... -
Page 12: Schémas Électriques Pour Moteur Triphasé
5 | Installation 5.4.2 Schémas électriques pour moteur triphasé AVIS Mauvais sens de rotation. Risque d’endommager la machine! • Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement dé- truire la machine! Avant de la démarrer, s’assurer que la machine fonctionne dans le bon sens. -
Page 13: Mise En Service
Mise en service | 6 Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 10]. -
Page 14: Pompage Des Vapeurs Condensables
7 | Maintenance 6.2 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Ouvrir la vanne 30 minutes •... -
Page 15: Périodes De Maintenance
Si un filtre d’aspiration est installé : • Contrôler la cartouche du filtre d’aspira- tion et la remplacer si nécessaire. • Contacter Busch pour une inspection. Tous les 5 ans Si nécessaire, réviser la machine. * Intervalle d'entretien pour l'huile synthétique, raccourcir l'intervalle lors de l'utilisation d'huile minérale, contacter Busch Service... -
Page 16: Changement D'huile
Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. 1x joint torique, n° d'art.: 0486 000 505 Bac de récupération Type et quantité d’huile : consulter les chapitres Données techniques [► 22] et Huile [► 22]. -
Page 17: Changement Du Filtre D'échappement
Maintenance | 7 7.4 Changement du filtre d’échappement Clé à molette réglée à 10 mm 1 filtre d'échappement (EF) Pièces de rechange Busch d'origine 1 filtre d'échappement (EF), réf. : 0532 140 155 O-ring Clé à molette réglée à 10 mm 1 joint plat Réf. : 0480 000 112... -
Page 18: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la réglementation. (Formulaire téléchargeable à partir du site www.buschvacuum.com) AVIS Montage incorrect. -
Page 19: Pièces De Rechange
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de Description Référence... -
Page 20: Résolution De Problèmes
• Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). La machine fonctionne très Accouplement usé (CPL). • Remplacer l'accouplement bruyamment. (CPL). Lamelles coincées. - Page 21 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 14]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 0870146978_RB_RC0021C_A0001_IM_fr 21 / 24...
-
Page 22: Données Techniques
12 | Données techniques 12 Données techniques RB 0021 C RC 0021 C Vitesse de pompage nominale m³/h 20 /24 20 /24 (50 Hz/60 Hz) Pression finale hPa (mbar) abs. (sans soupape de lest d'air) Pression finale hPa (mbar) abs. (avec soupape de lest d'air) Vitesse nominale moteur 3 000/3 600 (50 Hz/60 Hz) -
Page 23: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 24 Colombia Korea South Africa www.buschvacuum.com/co www.buschvacuum.com/kr www.buschvacuum.com/za info@buschvacuum.co busch@busch.co.kr info@busch.co.za Czech Republic Malaysia Spain www.buschvacuum.com/cz www.busch.com.my www.buschvacuum.com/es info@buschvacuum.cz busch@busch.com.my contacto@buschiberica.es Denmark Mexico Sweden www.buschvacuum.com/dk www.buschvacuum.com/mx www.buschvacuum.com/se info@busch.dk info@busch.com.mx info@busch.se www.buschvacuum.com 0870146978/A0001_fr / © Busch Produktions GmbH...
