Automation opening systems for overhead doors
5
4
1- Gruppo EMEGA
2- Quadro comando
3- Ricevitore radio
4- Selettore a chiave
5- Pulsantiera da interno
6- Antenna
7- Lampeggiatore di movimento
8- Fotocellule di sicurezza
9- Dispositivo di sblocco
10- Costola a raggi infrarossi
* Per E1024: cavi di collegamento microinterruttori:
4x1 mm2; cavi di alimentazione motore: 2x1.5 mm2
fino a 20 m; 2x2.5 mm2 fino a 30 m

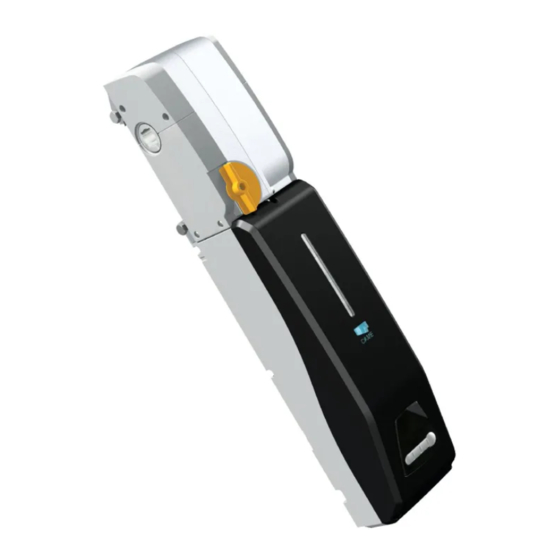

EMEGA
Automazioni per porte basculanti
Automatización para puertas basculantes
Impianto tipo - Standard installation - Instalaciòn tipo
3
2
6
7
1- EMEGA unit
2- Control panel
3- Radio receiver
4- Key-operated selector switch
5- Internal pushbutton array
6- Antenna
7- Flashing light indicating door movement
8- Safety photocells
9- Release mechanism
10- Infrared rib
* For E1024. Wiring for microswitches: 4x1 mm 2 .
Power wires to motor: 2x1.5 mm 2 up to 20 m.; 2x2.5
mm 2 up to 30 m.
9
10
8
1- Grupo EMEGA
2- Cuadro de mandos
3- Radiorreceptor
4- Selector de Ilave
5- Botonera para interiores6 - Antena
7- Luz intermitente de movimiento
8- Fotocélulas de seguridad
9 - Dispositivo de desbloqueo
10- Borde de seguridad por rayos infrarrojos
* Para E1024. Cables de conexión microinterrupto-
res: 4x1 mm 2 . Cables de alimentación motor: 2x1.5
mm 2 hasta 20 m.; 2x2.5 mm 2 hasta 30 m.
Documentazione
Tecnica
U11
0.1
rev.
07/2006
©
CAME
CANCELLI
AUTOMATICI
119EU11-1
1
8
