Configuration de l'appareil
Numérique/tachy
Branchement des câbles de tachy
Pour brancher les câbles de tachy sur des appareils IMx-W, WindCon, les types de
capteurs de tachy à deux et trois fils sont tous deux pris en charge. Il s'agit de capteurs
à deux fils, à trois fils NPN, à trois fils PNP, source d'impulsions TTL et source
d'impulsions 12 V. Les bornes d'entrée de capteur et les interrupteurs DIP qui sont
utilisés pour configurer les entrées sont illustrés dans les diagrammes ci-après.
3 - 20

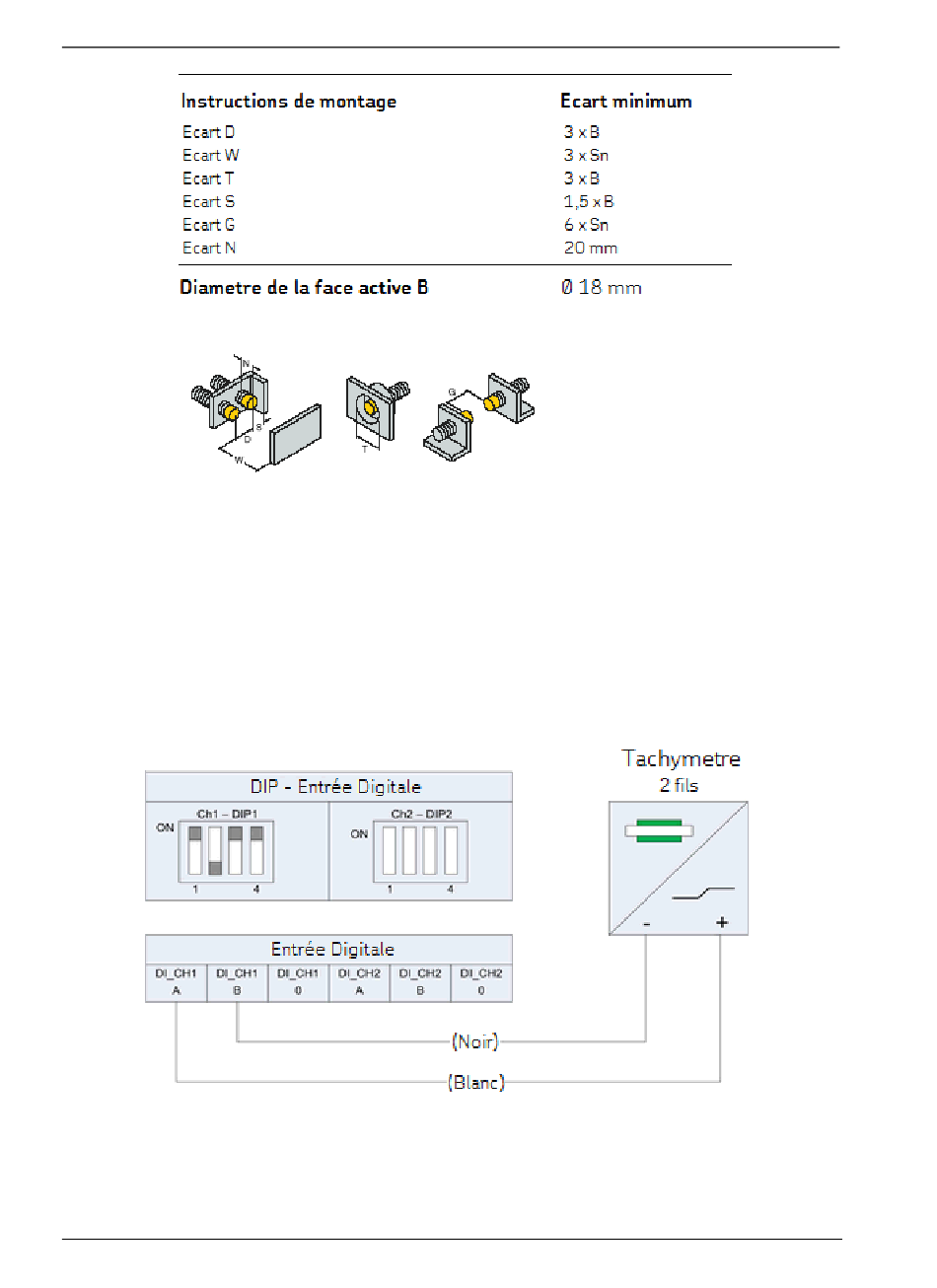

Figure 3 - 19.
Directives de montage.
Figure 3 - 20.
Tachy à deux fils.
SKF Multilog On-Line System IMx-W
Manuel de l'utilisateur
