Sehr geehrter Kunde,
vielen Dank, dass Sie sich für das elektronische Schließsystem secuENTRY
easy plus aus dem Hause BURG-WÄCHTER entschieden haben. Dieses
System wurde nach den neuesten technischen Möglichkeiten entwickelt
bzw. produziert und entspricht hohen Sicherheitsanforderungen.
Der elektronische Zylinder lässt sich problemlos ohne jegliches Bohren in jede
Tür mit PZ Lochung bis zu einer Türstärke von 119 mm (61 / 59, gemessen
Mitte Stulpschraube) einsetzen und ist hervorragend für die Neuinstallation
wie auch die Nachrüstung geeignet. Des Weiteren haben Sie verschiedenste
optionale Möglichkeiten, z. B. welches Identmedium Sie einsetzen. Näheres
hierzu erfahren Sie auf den nachfolgenden Seiten.
Entfernen Sie auch den Batteriesicherungsstreifen am Innenknauf,
um den Zylinder zu bestromen.
Wichtig: Bitte lesen Sie die gesamte Bedienungsanleitung, bevor Sie
mit der Programmierung beginnen. Wir wünschen Ihnen viel Freude
mit Ihrem neuen Schließsystem.

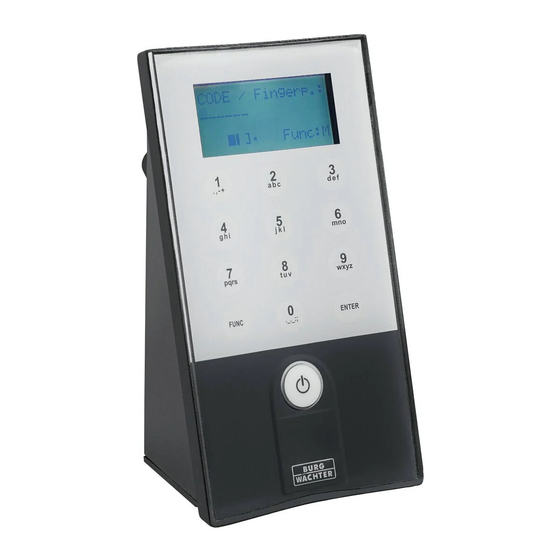

Allgemeines secuENTRY easy plus
Das secuENTRY easy plus gibt es in drei Ausstattungsvarianten:
• secuENTRY easy PINCODE
• secuENTRY easy FINGERPRINT
• secuENTRY easy plus PASSIVTRANSPONDER
In den Set-Ausführungen secuENTRY easy plus PINCODE und secuENTRY
easy plus FINGERPRINT ist die Tastatur bereits am im Zylinder angemeldet.
Administratorcode / QR-Code
Jedem secuENTRY easy plus Set mit Tastatur liegen drei QR-Codes bei,
die sowohl bei der Einrichtung der Öffnungsmöglichkeit über die BURG-
WÄCHTER KeyApp wie auch zum nachträglichen Anmelden und Anlernen
einer Tastatur oder eines Zylinders und für Firmware Updates benötigt
werden.
Ohne eine zugehörige Tastatur können Öffnungsmedien (Benutzer, Aktive-,
Passiv-Transponder) nur über die optionale secuENTRY Windows PC-
Software an den Zylinder angelernt werden.
Der Administratorcode befindet sich ebenfalls auf dem QR-Code des
Innenknaufs (Hauptknauf). Im secuENTRY easy plus PINCODE und
secuENTRY easy plus FINGERPRINT ist der Administratorcode werksseitig auf
1 – 2 – 3 – 4 – 5 – 6 eingestellt. Bitte ändern Sie unbedingt den werkseitig
eingestellten Administratorcode auf einen individuellen Code!
Achtung! Bei Verlust des Administrator- und / oder des QR-Codes ist
das Umprogrammieren bzw. die Nutzung aller Administratorfunktionen
nicht mehr möglich. Bitte sorgfältig aufbewahren!
secuENTRY easy plus
Deutsch | 5
