4.2.1 Raccordement Raccordements de gaz Échangeur de chaleur

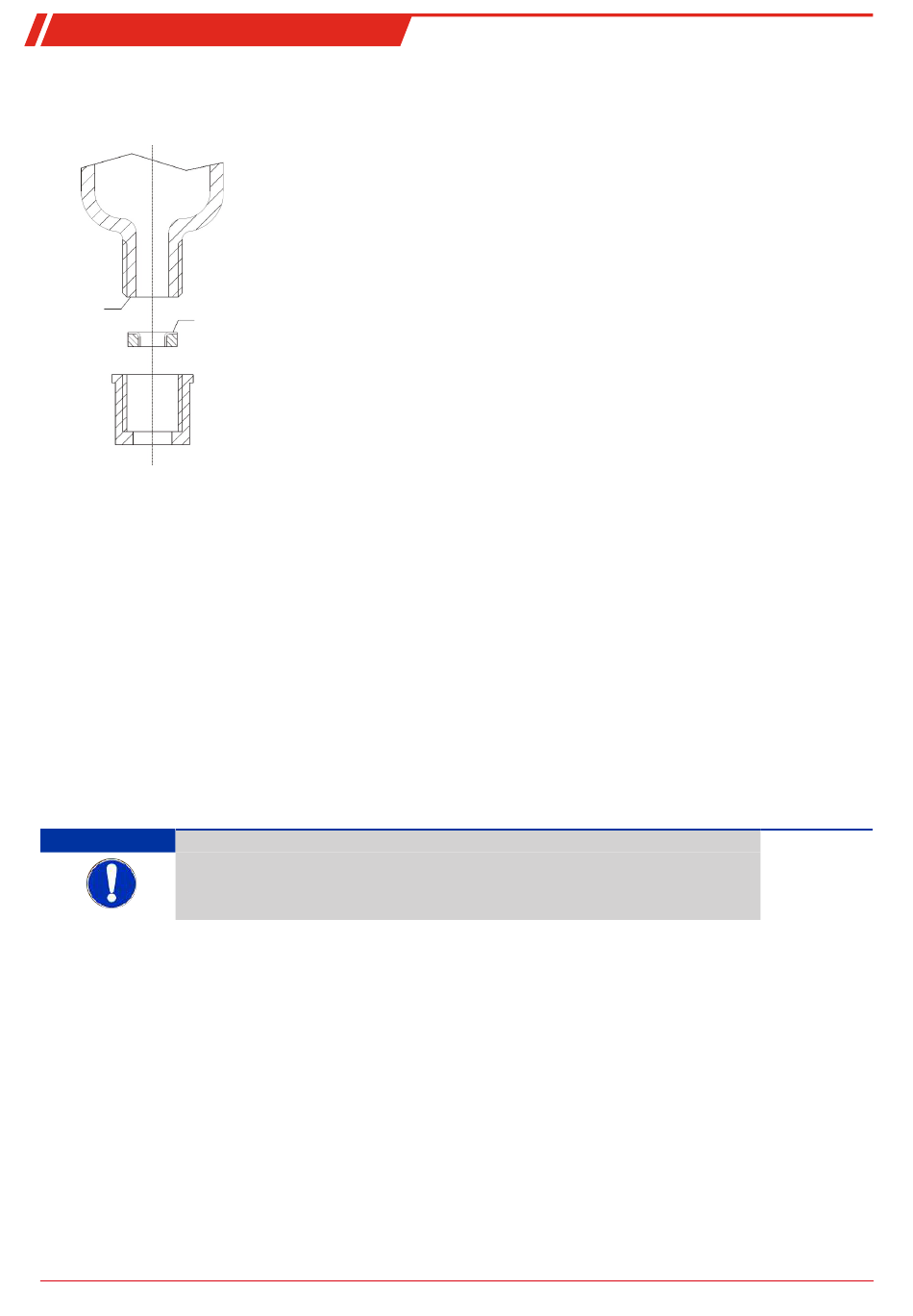

Lors du raccordement de la conduite, il est nécessaire de veiller au bon positionnement du joint d'étanchéité (voir illustration).
Le joint se compose d'un anneau en silicone avec une face en PTFE. Le côté en PTFE doit être orienté vers le filetage en verre.
Glas
PTFE
Montage de l'échangeur de chaleur sans ajout d'acide
L'échangeur de chaleur commandé doit être monté dans le corps principal de l'amenée d'air par le biais de la bague de maintien.
Concernant l'échangeur de chaleur sans fonction prévu de dosage, l'entrée du gaz est identifiée en rouge et la sortie en noir. Le
troisième raccordement sans identification est obturé par un capuchon étanche.
Montage de l'échangeur de chaleur avec ajout d'acide :
Concernant l'échangeur de chaleur avec fonction supplémentaire de dosage, l'entrée du gaz est identifiée en rouge et la sortie
en noir. L'entrée pour l'ajout d'acide n'est pas identifiée par une couleur. Veillez à ce que l'alimentation en acide soit insérée le
plus loin possible au centre de l'échangeur de chaleur pour que l'acide dosé soit réparti uniformément sur les billes de verre.
4.2.2 Raccordement de pompe péristaltique (accessoire)
L'échangeur de chaleur commandé doit être monté dans le corps principal de l'amenée d'air et raccordé à la pompe péristal-
tique.
Le raccord de ø6 pour la sortie de condensat de la pompe est à enficher délicatement et de la manière appropriée, au moyen du
tuyau correspondant et du collier de serrage.
INDICATION
L'installation de pompes péristaltiques CPsingle / CPdouble limite la pression de fonc-
tionnement maximale du système !
Pression de fonctionnement ≤ 1 bar
4.3 Raccordements électriques
L'exploitant doit installer pour l'appareil un dispositif de séparation externe étant attribué à cet appareil de manière reconnais-
sable.
Ce dispositif de séparation
– doit se trouver à proximité de l'appareil,
– doit être facilement accessible pour l'utilisateur,
– doit satisfaire aux normes IEC 60947-1 et IEC 60947-3,
– doit séparer tous les conducteurs de courant du raccordement d'alimentation et de la sortie d'état et
– ne doit pas être intégré dans la ligne d'alimentation.
– L'interrupteur de protection FI (courant de déclenchement 30 mA) doit déconnecter la charge dans le temps prescrit. Il doit
être approprié pour des conditions de charge maximum.
BF450029 ◦ 02/2020
Bühler Technologies GmbH
7
