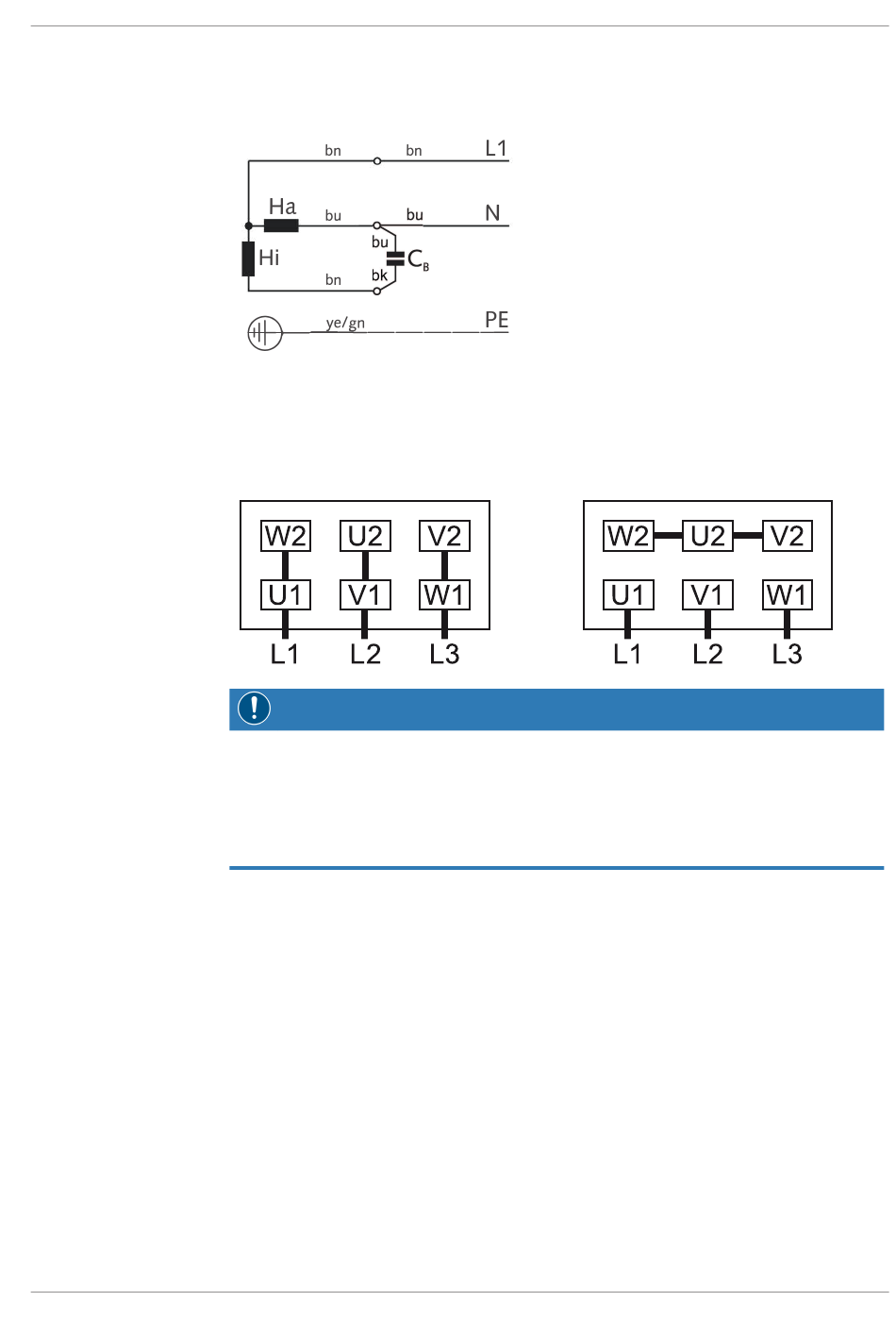

5.4.1 Schéma électrique pour moteur monophasé
5.4.2 Schémas électriques pour moteur triphasé
0870169526_KB_KC0010-0016E_A0004_IM_fr
Moteur avec câble de connexion :
Connexion en triangle (basse tension) :
AVIS
Mauvais sens de rotation.
Risque d'endommager la machine!
• Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement dé-
truire la machine! Avant de la démarrer, s'assurer que la machine fonctionne dans le
bon sens.
• Déterminer le sens de rotation désiré avec la flèche (collée ou gravée).
• Actionner un très bref instant le moteur.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils du moteur.
Ha = Phase principale
Hi = Phase auxiliaire
C = Condensateur permanent
bk = Noir
bn = Brun
bu = Bleu
ye/gn = Jaune/vert
Connexion en étoile (haute tension) :
