5.4 Raccordement électrique
5.4.1 Schéma électrique pour moteur monophasé
0870146978_RB_RC0021C_A0001_IM_fr
DANGER
Fils sous tension.
Risque de choc électrique.
• Toute intervention sur l'installation électrique doit être exécutée uniquement par du
personnel qualifié.
• S'assurer que l'alimentation du moteur est compatible avec les données figurant sur la
plaquette signalétique du moteur.
• L'installation électrique doit être conforme aux normes nationales et internationales en
vigueur.
• Prévoir un interrupteur de sectionnement verrouillable sur la ligne électrique de sorte
que la machine soit complètement sécurisée pendant les tâches de maintenance.
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1.
• Busch recommande d'installer un disjoncteur à "courbe D".
• S'assurer que le moteur de la machine ne sera pas perturbé par des interférences élec-
triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen-
tant Busch.
• Brancher la mise à la terre.
• Brancher le moteur.

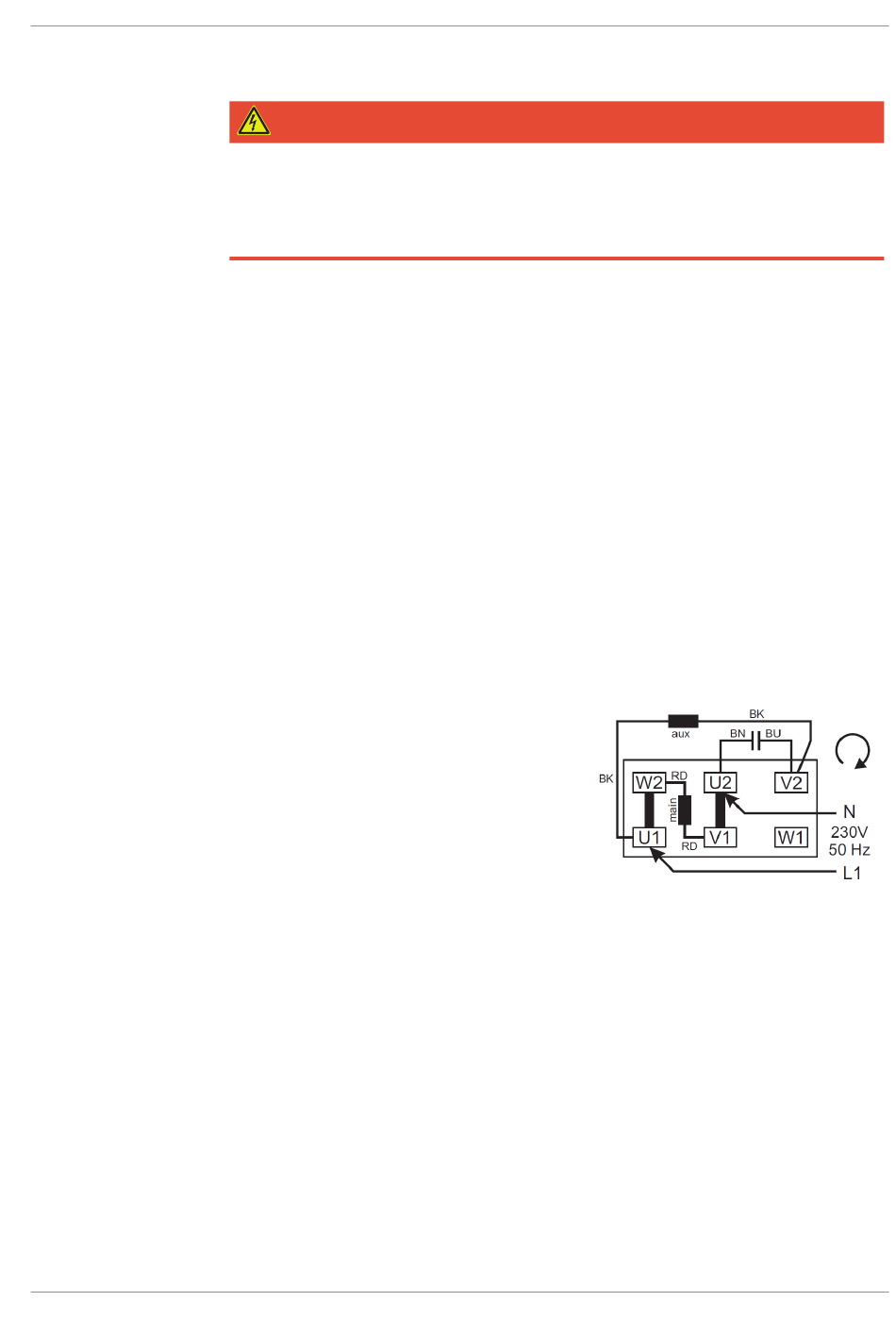

Schéma de connexion du moteur à courant alternatif
Explication du code couleur :
BK = noir
BN = marron
BU = bleu
GN = vert
RD = rouge
YE = jaune
