(12) Raccordez le câblage d'alimentation CA aux bornes d'entrée L1 (TENSION) et L2 (NEUTRE).
Veillez à ce que les connecteurs soient fixés correctement.
(13) Raccordez le fil de terre de l'alimentation CA à la barre de terre de telle sorte que la terre du
châssis de l'appareil soit connectée à la mise à la terre.
(14) Assurez-vous que le câblage ne touche pas l'ensemble du capteur.
(15) Installez le cache des circuits imprimés.
(16) Utilisez un tournevis hexagonal de ¼ in. pour installer les 4 écrous hexagonaux sur le cache des
circuits imprimés.
(17) Déconnectez le bracelet antistatique du point de connexion DES à l'intérieur du boîtier.
(18) Fermez le boîtier.
(19) Fermez les deux loquets.
(20) Le cas échéant, mettez en place le mécanisme de verrouillage.
(21) Appliquez l'alimentation électrique à l'appareil.
4.7
Sorties relais
Reportez-vous au schéma de connexion du Chillgard (Fig. 12) pour des informations détaillées.
Le Chillgard 5000 est doté des cinq relais unipolaires à deux directions (SPDT) suivants. Les contacts
de relais ont une valeur nominale de 8 A à 240 V CA/24 V CC. Chaque relais peut être connecté
comme étant normalement ouvert (NO) ou normalement fermé (NC).
•
Anomalie
•
Alarme
•
Avertissement
•
Mise en garde
•
Avertisseur sonore
4.8
Écran distant

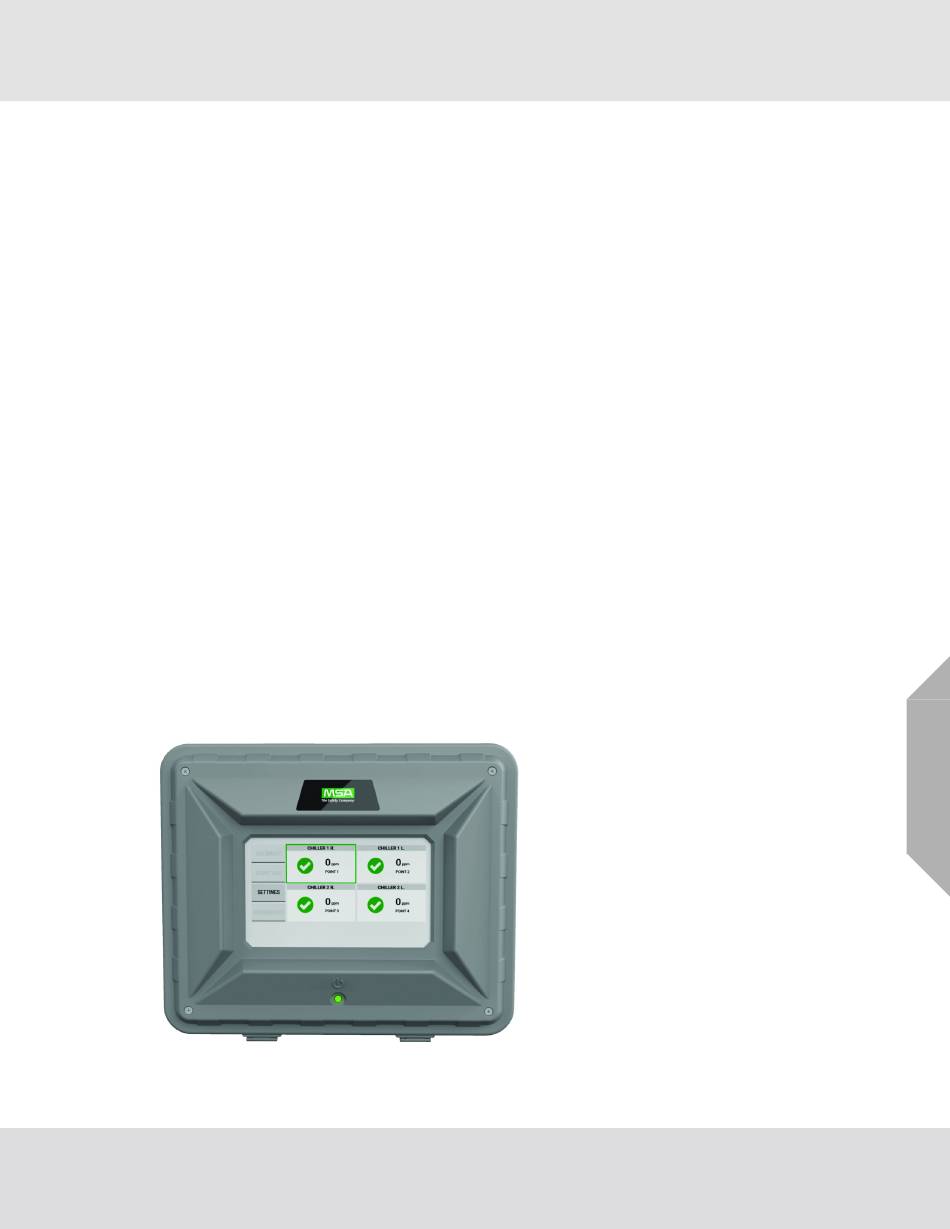

Fig. 13
Écran distant Chillgard 5000
Pour les instructions d'installation, reportez-vous au manuel d'utilisation de l'écran distant
Chillgard 5000, réf. 10214065.
Détecteur de gaz réfrigérant Chillgard 5000
Installation
FR
26
