1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA The manufacturer or the European Authorized Representative MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin declares that the product MSA ALTAIR PRO Complies with the provisions of the council directive 94/9/EC (ATEX).
Turning OFF the Instrument ..............26 3.8. Data Logging.................... 28 3.9. Function Tests on the Instrument............. 29 3.10. Calibrating the Instrument ................ 31 Maintenance....................... 36 4.1. Troubleshooting ..................36 4.2. Replacing the Battery................37 4.3. Replacing the Sensor ................38 ALTAIR PRO - Operating Manual...
Page 5
Technical Specifications................39 5.2. Certifications .................... 41 5.3. Test Gases Table ..................42 5.4. Oxygen Typical Performance Specifications ..........42 5.5. Toxic Performance Specifications ............42 5.6. Data Logging Specifications ..............43 Order Information ....................44 ALTAIR PRO - Operating Manual...

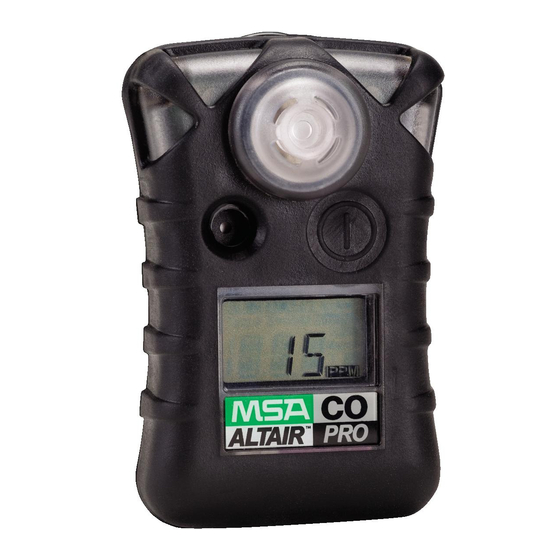

1.1. Correct Use The ALTAIR PRO is a portable instrument for monitoring toxic gases and oxygen deficiency or excess in the workplace. It is used exclusively for monitoring and not for measuring gas concentrations in the ambient air. It must be serviced and repaired by qualified and authorised personnel.
Use instrument only for stipulated gases The ALTAIR PRO is used for monitoring and detecting gases in the ambient air. Thereby, it must be used only for gases for which a sensor is installed in the instrument.
The instrument can detect up to 25% oxygen in the ambient air. However, all instrument models are calibrated and permitted only up to 21% oxygen-content. ALTAIR PRO - Operating Manual...
Page 9
The response levels for the individual gases are set at the factory and cannot be changed during operation. After commissioning the instrument, changes are ® possible only with the MSA FiveStar Link software version 4.4 or higher (available as option; " Description of software).
The battery condition icon continuously displays in the upper right-hand corner of the display. As the battery is depleted, battery icon segments go blank until only the outline of the battery icon remains. Each battery indicator segment represents approximately 1/4 of the total battery capacity. ALTAIR PRO - Operating Manual...
Page 11
(colder temperatures may reduce battery life) and the number and duration of alarms during battery warning. When the ALTAIR PRO goes into battery warning the: battery outline indicator flashes audible alarm sounds every 30 seconds alarm lights flash every 30 seconds...
The backlight can be manually activated with a quick push of the button. The backlight remains ON for 10 seconds. 2.3. Monitoring Toxic Gases With the ALTAIR PRO, you can monitor the concentration of the following toxic gases in the ambient air: Carbon monoxide (CO) Hydrogen sulphide (H The Altair PRO Detector displays the gas concentration in parts per million (PPM) on the measuring page.
DESCRIPTION 2.4. Monitoring the Oxygen Concentration With the ALTAIR PRO the oxygen concentration is monitored in the atmosphere. The alarm setpoints can be set to enrichment (concentration > 20.8%) or depletion (concentration < 20.8%). Attention! If an alarm is triggered while using the instrument as a monitor, leave the area immediately.
" ". The alarm can be turned off by pressing the button. Attention! It is not permitted to continue to use the instrument! The instrument must be taken out of use. ALTAIR PRO - Operating Manual...
3.1. Changing Alarm Setpoints Alarm setpoints can only be changed manually during instrument setup, which can be entered after battery attachment or reattachment (" Fig. 3). Alarm setpoints can also be changed electronically using the MSA ® ® FiveStar LINK Software.
Page 16
(15) By pressing the button, increase the value for the TWA alarm, until the desired value is reached. On obtaining the maximum value, the display jumps back and begins to count upwards again from the minimum value. (16) Release the button and wait 3 seconds. ALTAIR PRO - Operating Manual...
Page 17
OPERATION Fig. 3 ALTAIR PRO Setup ALTAIR PRO - Operating Manual...
If calibration is not due, the hourglass, number of days to calibration, and DAYS " " display. (3) User is prompted for a Fresh Air Setup (FAS). " ", " " and “ ” display. ALTAIR PRO - Operating Manual...
Page 19
(6) If the instrument was configured for Oxygen, it displays Oxygen reading, % icon and battery indicator. (7) If the instrument was configured for a toxic gas, it displays gas reading, ppm icon and battery indicator. ALTAIR PRO - Operating Manual...
Page 20
OPERATION Fig. 4 Turning ON the instrument ALTAIR PRO - Operating Manual...
OPERATION 3.3. Toxic Gas Measurements The ALTAIR PRO can be purchased to detect the following gases in the atmosphere: Carbon Monoxide (CO) or Hydrogen Sulphide (H It displays the gas concentration in parts per million (PPM) on the measuring page. The instrument remains on this page until another page is selected or the instrument is turned OFF.
Page 22
The TWA alarm can be silenced for five seconds by pressing the button while it is still in alarm The TWA alarm is latching and will not reset. The TWA value can be cleared. (" Fig. 5 for details.) Refer to the instrument during test mode for factory-set alarm setpoints. ALTAIR PRO - Operating Manual...
OPERATION 3.4. Oxygen Measurements The ALTAIR PRO Detector can be purchased to measure the concentration of oxygen in an atmosphere. The value displayed is percent by volume of oxygen in the atmosphere. High and low alarm setpoints can be configured to alarm in any combination of oxygen: enrichment (greater than 20.8%) or...
The following formula is used to calculate the TWA value: Sum of 1-minute gas readings/480 minutes = PPM TWA value If the instrument is ON for less than 8 ours (480 minutes), the balance of the minute ppm values is set to zero. ALTAIR PRO - Operating Manual...
+ (Minute #15 PPM value)) / (15 minutes) = PPM STEL value If the instrument is ON for less than 15 minutes: the balance of the minute PPM values is set to zero and the total is divided by 15 minutes ALTAIR PRO - Operating Manual...
" and the hourglass display. (2) Continue to press the button for two more seconds. The instrument turns OFF. The Steel Mill version can’t be turned OFF without either removing the battery or using FiveStar LINK software. ALTAIR PRO - Operating Manual...
Page 27
OPERATION Fig. 5 Displaying instrument data (does not apply to the Steel Mill Version) ALTAIR PRO - Operating Manual...
OPERATION 3.8. Data Logging Session Log The ALTAIR PRO Detector has the capability of recording 50 of the most recent events. Hold the button for one second: The instrument pages begin to display. • Events will be transferred to the PC during this sequence, if:...
(3) Feed test gas into the instrument (possible test gases " Section 5.3). If gas is detected " " is displayed (4) Wait approximately five seconds. A " “ is displayed for 24 hours to indicate that the self-test was successful ALTAIR PRO - Operating Manual...
Page 30
(5) Repeat the bump-test if necessary. (6) If the self-bump-fails, calibrate the instrument (" Section 3.10). (7) Repeat the bump-test after the calibration. Fig. 6 Conducting the bump-test ALTAIR PRO - Operating Manual...
OPERATION 3.10. Calibrating the Instrument The ALTAIR PRO must be calibrated if it does not pass a bump-test. Under normal circumstances MSA recommends calibration at least every six months, however, many European countries have their own guidelines. Please check your local legislation.
Page 32
(8) If necessary, repeat steps (1) to (7). "OK" is displayed. Otherwise (" "), the instrument must be taken out of use. (9) Conduct a self-test to confirm the calibration. If the self-test is successful, a " " is displayed. ALTAIR PRO - Operating Manual...
Page 34
Therefore, calibrate the instrument under the conditions of use. The calibration must be carried out in clean, non-contaminated ambient air. The ALTAIR PRO is equipped with a feature to allow calibration at pressure and/or temperature of use. To enter the calibration mode, make sure you are in fresh, uncontaminated air.
Sensor error Inform MSA Instrument Low battery Replace battery does not turn *) If the error occurs during the warranty period, please contact the MSA customer service. Otherwise, the instrument must be put out of operation. ALTAIR PRO - Operating Manual...
If necessary, the display connectors can be cleaned with a soft, lint free cloth. (5) Replace the front cover, making sure the sensor, horn gasket and sensor gasket are properly seated. Caution! Do not over-tighten the screws; otherwise, the case may be damaged. (6) Replace the four screws. ALTAIR PRO - Operating Manual...
Calibration is required after a sensor is installed; otherwise, the instrument will not perform as expected and persons relying on this product for their safety could sustain serious personal injury or death. (8) The instrument MUST be calibrated as previously described. ALTAIR PRO - Operating Manual...
0-25 % Vol. Factory alarm HIGH Min. alarm Max. alarm STEL setpoints *) alarm alarm setpoint setpoint 25 ppm 100 ppm 1450 CO Steel 75 ppm 200 ppm 1450 10 ppm 15 ppm 19.5% 23.0% ALTAIR PRO - Operating Manual...
Page 40
When placing an order, you can request different alarm setpoints. The settings can be changed before ® commissioning with the help of the button and thereafter, with the FiveStar Link software. Attention! This instrument has not been approved for use in atmospheres containing >21% oxygen. ALTAIR PRO - Operating Manual...
TECHNICAL SPECIFICATIONS/CERTIFICATIONS 5.2. Certifications European Community The product ALTAIR PRO complies with the following directives, standards or standardised documents: Directive 94/9/EC (ATEX) : FTZU 06 ATEX 0134 X II 2G EEx ia IIC T4 -20 °C ≤ Ta ≤ +50 °C...
±5 ppm or 20% or reading, whichever is greater (extended temperature range**) Response time 90% of final reading (normal temperature range*). *) normal temperature range 0-40°C **) extended temperature range -20 to 0°C and 40 to 50°C ALTAIR PRO - Operating Manual...
Session Number of shared 50 (most recent occurrences) datalog events Data transmission Via MSA infrared adapter on a PC using MSA method FiveStar Link Software > version 4.4 Event log Alarm - Alarm Type - Alarm Value - Time/Date information...
IR (optional for event logging) 710946 Sensor, O 10046946 Sensor, CO, Steel Mill, H resistant 10074962 Sensor, CO 711302 Sensor, H 711303 Sensor gasket 10071375 Battery – CR2 10074132 Clip, Hard Hat 10073346 ALTAIR PRO - Operating Manual...
Page 45
NOTES Notes ALTAIR PRO - Operating Manual...
Page 46
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 47
Gebrauchsanleitung Einkomponenten Gasdetektor ALTAIR PRO Bestell-Nr: 10079352/00...
Hersteller: 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Niedergelassener europäischer Vertreter MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin Hiermit wird erklärt, dass das MSA ALTAIR PRO mit den Bestimmungen der Richtlinie 94/9/EC (ATEX) übereinstimmt . Diese Erklärung basiert auf der EG-Baumusterprüfbescheinigung...
Page 50
Anzeige der Gerätedaten –Stahlvariante ..........26 3.7. Ausschalten des Gerätes ................. 27 3.8. Nachweis von Ereignissen ............... 29 3.9. Funktionsprüfungen am Gerät..............30 3.10. Kalibrierung des Gerätes................32 Wartung......................38 4.1. Hinweise zur Fehlerbehebung..............38 4.2. Batteriewechsel..................39 4.3. Sensorwechsel..................40 Gebrausanleitung ALTAIR PRO...
Sicherheitsvorschriften 1.1. Bestimmungsgemäße Verwendung Das ALTAIR PRO ist ein tragbares Gasmessgerät zur Überwachung von toxischen Gasen sowie von Sauerstoffmangel oder -überschuss am Arbeitsplatz. Es dient ausschließlich zur Überwachung und nicht zur Messung von Gaskon- zentrationen in der Umgebungsluft. Es soll nur von qualifiziertem und autorisier- tem Personal gewartet und instand gesetzt werden.
Funktion des Gerätes gewährleistet werden. Gerät nur für vorgesehene Gase einsetzen Das ALTAIR PRO dient zur Überwachung und zum Nachweis von Gasen in der Umgebungsluft. Dabei darf es nur für Gase eingesetzt werden, für die ein Sensor im Gerät installiert ist.
Überwachung von Sauerstoff für die Überwachung von Schwefelwasserstoff und für die Überwachung von Kohlenmonoxid Das Gerät kann bis zu 25% Sauerstoff in der Umgebungsluft erkennen. Alle Geräteausführungen sind jedoch nur bis 21% Sauerstoffgehalt geeicht und zugelassen. Gebrauchsanleitung ALTAIR PRO...
Page 55
Die Ansprechschwellen für die einzelnen Gase sind werkseitig eingestellt und können beim Betrieb nicht verändert werden. Nach Inbetriebnahme des Gerätes ® ist eine Änderung nur mit der MSA FiveStar Link -Software Version 4.4 oder höher möglich (optional erhältlich; " Beschreibung der Software).
Das Batteriesymbol, im oberen Teil der Anzeige, zeigt permanent den Ladezustand der Batterie an. Wenn die Batterie sich entlädt, erlöschen die Symbolsegmente bis schließlich nur noch die Kontur der Batterie übrig bleibt. Jedes Segment zeigt etwa ¼ der vollen Kapazität der Batterie an. Gebrauchsanleitung ALTAIR PRO...
Page 57
Die Intensität der optischen Anzeige (Alarm-LEDs) sowie des akustischen Alarms kann durch Drücken des Test-Knopfes verringert werden. Lässt die Kapazität der Batterie merklich nach (Zustandsanzeige) setzen Sie das Gerät außer Betreib und tauschen die Batterie aus. Gebrauchsanleitung ALTAIR PRO...
Die Hintergrundbeleuchtung kann manuell durch kurzes Drücken des Test- Knopfes eingeschaltet werden und bleibt dann für ca. 10 s an. 2.3. Überwachung von toxischen Gasen Mit dem ALTAIR PRO kann die Konzentration von folgenden toxischen Gasen in der Umgebungsluft überwacht werden: Kohlenmonoxide (CO) Schwefelwasserstoff (H Das Gerät zeigt die Konzentration in ppm (parts per million) auf der jeweiligen...
MSA AUER GERÄTEBESCHREIBUNG 2.4. Überwachen der Sauerstoffkonzentration Mit dem ALTAIR PRO kann die Sauerstoffkonzentration in der Umgebungsluft überwacht werden. Die Alarmschwellen können auf Anreicherung (Konzentration > 20,8%) oder Abreicherung (Konzentration < 20,8%) eingestellt werden. Achtung! Wenn ein Alarm ausgelöst wird, während Sie sich am Einsatzort befinden, verlassen Sie diesen unverzüglich.
Alarm-LEDs blinken, Batteriewarnanzeige blinkt und Im Display wir „ “ angezeigt. Durch Drücken des Test-Knopfes kann der Alarm abgeschaltet werden. Achtung! Eine weitere Nutzung des Gerätes ist nicht mehr zulässig! Das Gerät muss aus dem Betrieb genommen werden. Gebrauchsanleitung ALTAIR PRO...
Einstellen der Alarmschwellen vor Inbetriebnahme Die Werte für die Alarmschwellen können manuell nur während der Inbetriebnahme des Gerätes verändert werden. Dies kann durch einen Wechsel der Batterie eingeleitet werden. Außerdem können die Werte für die Alarmschwellen mit Hilfe der MSA ® ® FiveStar LINK Software eingestellt werden.
Page 62
(15) Durch Drücken der Taste den Wert für die Ansprechschwelle MAK erhöhen, bis der gewünschte Wert erreicht ist. Bei Erreichen des maximalen Werts springt die Anzeige um und fängt wieder beim minimalen Wert an hoch zu zählen. (16) Taste loslassen und 3 s warten. Gebrauchsanleitung ALTAIR PRO...
(1) Taste für 3 s drücken und halten. Dabei wird im Display wird angezeigt. ® ® Die Stahl-Variante kann nur mit Hilfe der MSA FiveStar LINK Software ausgeschaltet werden oder indem die Batterie entnommen wird. Es werden alle Displayanzeigen aktiviert.
Page 65
(6) Wenn das Gerät für Sauerstoff konfiguriert ist, werden angezeigt: die Sauerstoffkonzentration in der Umgebungsluft, das %-Zeichen und die Batterieanzeige. (7) Wenn das Gerät für toxische Gase konfiguriert ist, werden angezeigt: die Konzentration des toxischen Gases in der Umgebungsluft, das ppm-Zeichen und die Batterieanzeige. Gebrauchsanleitung ALTAIR PRO...
MSA AUER BEDIENUNG 3.3. Messen toxischer Gase Der ALTAIR PRO Detektor kann mit Sensoren für folgende toxische Gase in der Umgebungsluft ausgerüstet werden: Kohlenmonoxyd (CO) oder Schwefelwasserstoff (H Das Gerät zeigt die Konzentration in ppm (parts per million) auf der jeweiligen Seite an.
Page 68
Wert (TWA) wieder unter die eingestellte Alarmschwelle fällt. Der STEL-Wert kann gelöscht werden (" Bild 5 für Details). Informieren Sie sich beim Einschalten des Gerätes über die werksseitig voreingestellten Werte für die Alarmschwellen. Gebrauchsanleitung ALTAIR PRO...
MSA AUER BEDIENUNG 3.4. Sauerstoffmessung Das ALTAIR PRO kann mit einem Sensor ausgerüstet werden, der den Sauerstoffgehalt der Atmosphäre misst. Die Anzeige erfolgt in Vol.-% Sauerstoff in der Umgebungsluft. Die Werte für den Vor- und Hauptalarm können für einen beliebigen...
((Minute #1 PPM-Wert) + (Minute #2 PP-Wert) +... + (Minute #15 PPM-Wert)) / (15 Minuten) = PPM STEL-Wert Ist das Gerät weniger als 15 Minuten eingeschaltet, wird der Rest der Minutenwerte auf Null gesetzt und die Summe durch 15 Minuten geteilt. Gebrauchsanleitung ALTAIR PRO...
Page 71
Während der Anzeige von „IR?“ Taste drücken, um in den IR-Modus zu gelangen. Sollte innerhalb von 3 min keine IR-Verbindung erkannt werden oder die Taste gedrückt werden, wird dieser Modus verlassen (" Bild 5 für mehr Details). Gebrauchsanleitung ALTAIR PRO...
((Minute #1 PPM-Wert) + (Minute #2 PP-Wert) +... + (Minute #15 PPM-Wert)) / (15 Minuten) = PPM STEL-Wert Ist das Gerät weniger als 15 Minuten eingeschaltet wird der Rest der Minutenwerte auf Null gesetzt und die Summe durch 15 Minuten geteilt. Gebrauchsanleitung ALTAIR PRO...
“ und die Sanduhr angezeigt. (2) Taste [TEST für weitere 2 s drücken. Das Gerät wird ausgeschaltet. ® ® Die Stahl-Variante kann nur mit Hilfe der MSA FiveStar LINK Software ausgeschaltet werden oder indem die Batterie entnommen wird. Gebrauchsanleitung ALTAIR PRO...
(1) PC einschalten und Gerät auf die IR-Schnittstelle des PC ausrichten. (2) Am Gerät die Taste drücken. Gerätedaten werden angezeigt (" Kapitel 3.3) ® (3) Am PC die MSA FiveStar Link -Software starten und Verbindung durch CONNECT Doppelklick auf „...
(3) Dem Gerät Prüfgas (mögliche Prüfgase " Tabelle „Prüfgase“ in Kapitel 5.3) zuführen. Im Display wird „ “ angezeigt. (4) Erneut die Taste drücken Im Display wird für 24 Stunden zusätzlich zur Restlaufzeit ein „ “ als Zeichen für den erfolgreichen Kurztest angezeigt. Gebrauchsanleitung ALTAIR PRO...
Page 77
Prüfgasschlauch auf den Sensor gerichtet war. (5) Wiederholen Sie den Kurztest bei Bedarf. (6) Ist der Kurztest nicht erfolgreich, kalibrieren Sie das Gerät (" Kapitel 3.10). (7) Wiederholen Sie nach der Kalibrierung den Kurztest. Bild 6 Durchführen des Kurztests Gebrauchsanleitung ALTAIR PRO...
MSA AUER 3.10. Kalibrierung des Gerätes Das Gerät muss kalibriert werden, wenn der Kurztest nicht erfolgreich war. MSA AUER empfiehlt, unter normalen Einsatzbedingungen alle 6 Monate eine Kalibrierung vorzunehmen. Bitte beachten Sie eventuelle regionale Richtlinien/Vorschriften. Für Geräte zur Überwachung von Sauerstoff sollte eine Kalibrierung in folgenden Fällen durchgeführt werden:...
Page 79
“ angezeigt und das Gerät kehrt nach 5 s in den normalen Betriebsmodus zurück. Bei nicht erfolgreicher Kalibrierung wird „ “ angezeigt und das Gerät kehrt nach 5 s in den normalen Betriebsmodus zurück. Die aktuellen Werte wurden nicht geändert. Gebrauchsanleitung ALTAIR PRO...
Page 80
Im Display muss die Anzeige „OK“ erscheinen. Anderenfalls (Anzeige „ “) muss das Gerät außer Betrieb genommen werden. (9) Kurztest durchführen, um die Kalibrierung zu bestätigen. Im Display wird der erfolgreiche Kurztest durch ein „ “ angezeigt. Gebrauchsanleitung ALTAIR PRO...
Page 82
Kalibrieren Sie daher das Gerät unter Einsatzbedingungen. Die Kalibrierung muss in sauberer nicht kontaminierter Umgebungsluft durchgeführt werden. Das ALTAIR PRO ist Funktion ausgestattet, die es ermöglicht, die Kalibrierung unter Einsatzbedingungen (Druck/Temperatur) vorzunehmen. Führen Sie die Kalibrierung in sauberer nicht kontaminierter Umgebungsluft wie folgt durch: (1) Taste für 2 s drücken...
Page 83
Im Display muss die Anzeige „OK“ erscheinen. Anderenfalls (Anzeige „ “) muss das Gerät außer Betrieb genommen werden. (6) Kurztest durchführen, um die Kalibrierung zu bestätigen. Im Display wird der erfolgreiche Kurztest durch ein „ “ angezeigt. Bild 8 Kalibrierung –Sauerstoff Gebrauchsanleitung ALTAIR PRO...
(mit Alarm – LEDs blinken, Hupe) nehmen SNS/ERR Sensor-Fehler MSA informieren Einschalten Schwache Batterie Batterie austauschen nicht möglich *) Wenn der Fehler während der Garantiezeit auftritt, nehmen Sie Kontakt zu der nächsten MSA- Vertretung auf. Anderenfalls nehmen Sie das Gerät außer Betrieb. Gebrauchsanleitung ALTAIR PRO...
(5) Vorderes Gehäuseteil wieder aufsetzen, wobei auf die richtige Lage des Sensors, des akustischen Alarmgebers und der Sensorhalterung zu achten ist. Achtung! Die Gehäuseschrauben dürfen nicht zu fest anziehen. Anderenfalls kann das Gehäuse beschädigt werden. (6) Die vier Gehäuseschrauben einsetzen und anziehen. Gebrauchsanleitung ALTAIR PRO...
(7) Die vier Gehäuseschrauben einsetzen und anziehen. Warnung! Nach dem Sensorwechsel ist eine Kalibrierung erforderlich. Anderenfalls funktioniert das Gerät nicht ordnungsgemäß. Dies kann zu schweren gesundheitlichen Schäden oder gar zum Tod führen. (8) Nach Sensorwechsel in jedem Fall eine Kalibrierung durchführen . Gebrauchsanleitung ALTAIR PRO...
200 ppm 1450 10 ppm 15 ppm 19.5% 23.0% Bei Bestellung sind andere Einstellungen der Alarmschwellen möglich. Die Einstellungen können vor ® der Inbetriebnahme mit Hilfe der Taste und danach mit der FiveStar Link -Software geändert werden. Gebrauchsanleitung ALTAIR PRO...
Page 88
IP 67 Spritzwasserschutz Funktionsgeprüfte Gase CO, H S, O Garantie 2 Jahre nach Lieferung aber nicht mehr als 2 Jahre und 3 Monate nach Herstellung. Achtung! Das Gerät ist nicht für Umgebungsluft mit einer Sauerstoffkonzentration größer 21% vorgesehen. Gebrauchsanleitung ALTAIR PRO...
Wert größer ist (normaler Temperaturbereich*) ±5 ppm oder 20% vom Messwert je nachdem welcher Wert größer ist (erweiterter Temperaturbereich **) Ansprechzeit 90% vom Messwert (normaler Temperaturbereich*) *) normale Temperaturbereich 0-40°C **) erweiterter Temperaturbereich -20 to 0°C and 40 to 50°C Gebrauchsanleitung ALTAIR PRO...
Aufzeichnung Anzahl 50 (normalerweise die letzten) gemeinsamer Ereignissen Ereignisse Übertragungs- Über MSA IR-Adapter auf eine PC mit MSA methode FiveStar Link Software > Version 4.4 Ereignisse Alarm Alarmtyp – Alarmwert – Uhrzeit/Datum Rücksetzen des Alarms Alarmtyp – Alarmwert – Uhrzeit/Datum...
10041105 Trageband mit Clip 10041107 ® FiveStar Link Software mit IR-Verbindung (optional) 710946 Sensor, O 10046946 Sensor, CO, H -beständig 10074962 Sensor, CO 711302 Sensor, H 711303 Sensordichtung 10071375 Batterie – CR2 10074132 Clip für Helmbefestigung 10073346 Gebrauchsanleitung ALTAIR PRO...
1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA El fabricante o su representante europeo autorizado MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlín declaran que el producto MSA ALTAIR PRO cumple las disposiciones de la directiva del consejo 94/9/CE (ATEX).
Page 98
Pruebas de función en el aparato ............29 3.10. Calibración del aparato ................31 Mantenimiento ....................36 4.1. Resolución de problemas................. 36 4.2. Cambio de la batería................37 4.3. Cambio del sensor ................... 38 ALTAIR PRO - Manual de funcionamiento...
Page 99
Tabla de gases de prueba................ 42 5.4. Características de rendimiento típico del oxígeno........42 5.5. Características de rendimiento del gas tóxico .......... 42 5.6. Características de registro de datos............43 Información para pedidos................. 44 ALTAIR PRO - Manual de funcionamiento...
1.1. Uso correcto El ALTAIR PRO es un aparato portátil que se emplea para monitorizar la concentración de gases tóxicos, así como la deficiencia o el exceso de oxígeno en el lugar de trabajo. Se emplea exclusivamente para monitorizar y no para medir las concentraciones de gases en el aire ambiente.
El sensor no debe estar bloqueado durante su uso. Observar la concentración de oxígeno Si bien la unidad ALTAIR PRO detectará hasta el 25% de oxígeno, no todas las versiones de ALTAIR PRO están homologadas o aprobadas para su uso en ambientes que contienen más del 21% de oxígeno.
El aparato puede detectar una concentración de oxígeno en el aire ambiente de hasta el 25%. No obstante, todos los modelos del aparato han sido calibrados y autorizados para concentraciones de oxígeno inferiores al 21%. ALTAIR PRO - Manual de funcionamiento...
Page 103
4.4 o superior (disponible como opción; " Descripción del software). Si el aire ambiente contiene grandes concentraciones de gas, el detector ignorará el Ajuste en Aire Limpio y pasará directamente al modo de medición tras el auto-test. ALTAIR PRO - Manual de funcionamiento...
Cada segmento del indicador de la batería representa aproximadamente 1/4 de la capacidad total de la batería. ALTAIR PRO - Manual de funcionamiento...
Page 105
Cuando se produce una advertencia de batería baja en el ALTAIR PRO: el indicador del contorno de la batería parpadea la alarma acústica se activa cada 30 segundos las luces de alarma parpadean cada 30 segundos Batería agotada...
Monóxido de carbono (CO) Sulfuro de hidrógeno (H El detector Altair PRO muestra la concentración de gas en partes por millón (PPM) en la página de medición. El aparato permanece en esta página hasta que se selecciona otra página o se desactiva el mismo.
2.4. Monitorización de la concentración de oxígeno Con el ALTAIR PRO se monitoriza la concentración de oxígeno en la atmósfera. Los valores prefijados para las alarmas pueden fijarse para una atmósfera enriquecida (concentración > 20,8%) o empobrecida (concentración < 20,8%).
" ". La alarma puede silenciarse pulsando el botón 'Test'. ¡ Atención ! ¡No está permitido continuar utilizando el aparato! Es necesario dejar fuera de servicio y no seguir utilizando el aparato. ALTAIR PRO - Manual de funcionamiento...
(3) Conecte el aparato. Mantenga pulsado el botón durante 3 segundos se muestra durante este periodo de tiempo. La versión Steel Mill (Acerería) no se puede desactivar sin extraer la ® ® batería o con el software MSA FiveStar LINK ALARM Se visualizan en la pantalla " ", "...
Page 110
(15) Pulsando el botón, incremente el valor de la alarma TWA hasta alcanzar el valor deseado. Cuando se llega al valor máximo, la indicación salta y comienza a contar de nuevo a partir del valor mínimo. (16) Suelte el botón y espere durante 3 segundos ALTAIR PRO - Manual de funcionamiento...
Page 111
FUNCIONAMIENTO Fig. 3 Configuración de ALTAIR PRO ALTAIR PRO - Manual de funcionamiento...
Si la calibración no está pendiente, se visualizan el reloj de arena, el DAYS número de días hasta la calibración y " ". (3) Se pide al usuario que realice un Ajuste en Aire Limpio (FAS). Se visualizan " ", " " y “ ”. ALTAIR PRO - Manual de funcionamiento...
Page 113
La lectura del oxígeno, el icono % y el indicador de la batería. (7) Si el aparato se ha configurado para gas tóxico, muestra la lectura del gas, el icono ppm y el indicador de la batería. ALTAIR PRO - Manual de funcionamiento...
Page 114
FUNCIONAMIENTO Fig. 4 Activación del aparato ALTAIR PRO - Manual de funcionamiento...
FUNCIONAMIENTO 3.3. Mediciones de gas tóxico El ALTAIR PRO se puede adquirir para detectar los siguientes gases en la atmósfera: Monóxido de carbono (CO) o Sulfuro de hidrógeno (H Muestra la concentración de gas en partes por millón (PPM) en la página de mediciones.
Page 116
La alarma TWA está enclavada y no se reseteará. Puede borrar el valor de TWA. (Consulte la " Fig. 5 para obtener más detalles). Consulte los valores de alarma prefijados en fábrica durante el modo de prueba del aparato. ALTAIR PRO - Manual de funcionamiento...
FUNCIONAMIENTO 3.4. Mediciones de oxígeno El detector ALTAIR PRO se puede adquirir para medir la concentración de oxígeno en la atmósfera. El valor mostrado es el porcentaje por volumen de oxígeno en la atmósfera. Los valores prefijados de las alarmas alta y baja se pueden ajustar en alarma en cualquier combinación de oxígeno:...
El valor de TWA se calcula durante una exposición de ocho horas. Para calcular el valor de TWA se utiliza la siguiente fórmula: Suma de lecturas del gas durante 1 minuto/480 minutos = valor TWA PPM ALTAIR PRO - Manual de funcionamiento...
El valor de STEL se restablece automáticamente a cero cuando se activa el aparato. El valor de STEL se calcula durante una exposición de 15 minutos. Para calcular el valor de STEL se utiliza la siguiente fórmula: ALTAIR PRO - Manual de funcionamiento...
" y el reloj de arena aparecen (2) Continúe pulsando el botón durante dos segundos más. El aparato se desconecta. La versión Steel Mill no se puede desconectar sino se extrae la batería o con el software FiveStar LINK. ALTAIR PRO - Manual de funcionamiento...
Page 121
FUNCIONAMIENTO Fig. 5 Visualización de los datos del aparato (no aplicable a la versión Steel Mill) ALTAIR PRO - Manual de funcionamiento...
3.8. Registro de datos Inicio de sesión El detector ALTAIR PRO puede registrar 50 de los eventos más recientes. Mantenga pulsado el botón durante un segundo: Comienzan a mostrarse las páginas del aparato. Los eventos se transferirán al PC durante esta secuencia si: - se dirige la parte superior del aparato hacia el dispositivo opcional de recepción IR...
Si se detecta gas se visualiza" " (4) Espere durante cinco segundos aproximadamente. La marca " “ se muestra en pantalla durante 24 horas para indicar que la prueba de verificación ha concluido con éxito ALTAIR PRO - Manual de funcionamiento...
Page 124
(6) Si la prueba de verificación no concluye con éxito, calibre el aparato (" Sección 3.10). (7) Repita la prueba de verificación después de la calibración. Fig. 6 Realización de la prueba de verificación ALTAIR PRO - Manual de funcionamiento...
FUNCIONAMIENTO 3.10. Calibración del aparato El ALTAIR PRO se debe calibrar si la prueba de verificación no concluye con éxito. En circunstancias normales, MSA recomienda realizar la calibración cada seis meses como mínimo. Sin embargo, muchos países europeos tienen sus propias normas. Consulte la legislación local.
Page 126
"), no se debe seguir utilizando el aparato. (9) Lleve a cabo la prueba de verificación para confirmar la calibración. Si la prueba de verificación concluye con éxito, se visualiza " " en la pantalla. ALTAIR PRO - Manual de funcionamiento...
Page 127
FUNCIONAMIENTO Fig. 7 Calibración - Gases tóxicos ALTAIR PRO - Manual de funcionamiento...
Page 128
Por ello, calibre el aparato bajo las condiciones de uso. Lleve a cabo la calibración con un aire ambiental limpio y no contaminado. El ALTAIR PRO está equipado con una función que permite la calibración a la presión y/o la temperatura de uso.
Page 129
FUNCIONAMIENTO Fig. 8 Calibración – Oxígeno ALTAIR PRO - Manual de funcionamiento...
*) Si el error se produce durante el periodo de garantía, póngase en contacto con el servicio de atención al cliente de MSA. En caso contrario, ponga el aparato fuera de servicio. ALTAIR PRO - Manual de funcionamiento...
Precaución No apriete los tornillos en exceso; de lo contrario, se pueden producir daños en la carcasa. (6) Vuelva a colocar los cuatro tornillos. ALTAIR PRO - Manual de funcionamiento...
STEL fábrica para la prefijado prefijado (low) (high) alarma*) de alarma de alarma 25 ppm 100 ppm 1450 Acero CO 75 ppm 200 ppm 1450 10 ppm 15 ppm 19,5% 23,0% ALTAIR PRO - Manual de funcionamiento...
Page 134
® adelante, con el software FiveStar Link ¡ Atención ! Este aparato no está homologado para su uso en ambientes que contienen un >21% de oxígeno. ALTAIR PRO - Manual de funcionamiento...
CARACTERÍSTICAS TÉCNICAS / CERTIFICACIONES 5.2. Certificaciones Comunidad Europea El producto ALTAIR PRO cumple las siguientes directivas, normas o documentos normalizados: Directiva 94/9/EC (ATEX) : FTZU 06 ATEX 0134 X II 2G EEx ia IIC T4 -20°C ≤ Ta ≤ +50°C...
±5 ppm CO o 20% o lectura, aquella que sea mayor (rango ampliado de temperatura**) Tiempo de respuesta 90% de lectura final (rango normal de temperatura*). *) rango normal de temperatura 0-40°C **) rango ampliado de temperatura -20 a 0°C y 40 a 50°C ALTAIR PRO - Manual de funcionamiento...
Método de A través del adaptador de infrarrojos MSA en transmisión de un PC con el software MSA FiveStar Link > datos versión 4.4 Información de Alarma - Tipo de alarma – registro de Valor de la alarma – Fecha/Hora eventos Borrado de alarma - Tipo de alarma –...
IR (opcional para registro de eventos) 710946 Sensor, O 10046946 Sensor, CO, Steel Mill (Acerería), resistente a H 10074962 Sensor, CO 711302 Sensor, H 711303 Junta de sensor 10071375 Batería – CR2 10074132 Clip, soporte rígido 10073346 ALTAIR PRO - Manual de funcionamiento...
Page 139
NOTAS Notas ALTAIR PRO - Manual de funcionamiento...
Page 140
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 141
Manuale d'uso Rivelatore monogas ALTAIR PRO Codice: 10079352/00...
1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Il produttore o il rappresentante autorizzato per l'Europa MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin dichiarano che il prodotto MSA ALTAIR PRO è conforme alle disposizioni della Direttiva del Consiglio 94/9/CE (ATEX).
Page 144
Registrazione cronologica dei dati ............28 3.9. Collaudi funzionali dello strumento............29 3.10. Taratura dello strumento ................31 Manutenzione ....................36 4.1. Risoluzione dei problemi ................36 4.2. Sostituzione della batteria ................ 37 4.3. Sostituzione del sensore ................38 ALTAIR PRO - Manuale d'uso...
Page 145
Tabella dei gas di prova ................42 5.4. Specifiche tipiche per le prestazioni di ossigeno ........42 5.5. Specifiche prestazioni tossicità..............42 5.6. Specifiche della registrazione cronologica dei dati ........43 Informazioni per l'ordine................... 44 ALTAIR PRO - Manuale d'uso...
MSA o da personale autorizzato. 1.2. Informazioni sulla responsabilità MSA declina ogni responsabilità nei casi in cui il prodotto sia stato utilizzato in modo non appropriato o non conforme. La scelta e l'uso di questo prodotto sono di esclusiva responsabilità del singolo operatore.
Il sensore non deve essere ostruito durante l'uso. Prestare attenzione alla concentrazione di ossigeno Nonostante l'unità ALTAIR PRO sia in grado di rilevare fino al 25% di presenza d'ossigeno, non tutte le versioni ALTAIR PRO sono certificate o autorizzate per l'uso in atmosfere contenenti oltre il 21% di ossigeno.
Lo strumento è in grado di rilevare la presenza nell'aria ambiente di ossigeno in concentrazione pari al 25% max.. Tutti i modelli dello strumento sono tuttavia tarati e possono essere utilizzati solo per concentrazioni di ossigeno massime del 21%. ALTAIR PRO - Manuale d'uso...
Page 149
4.4 o superiore (disponibile su richiesta; " Descrizione del software). Se l'aria ambiente contiene concentrazioni di gas più elevate, lo strumento ignora il Setup Aria Fresca e passa direttamente alla modalità di misurazione dopo l'esecuzione dell'autoverifica. ALTAIR PRO - Manuale d'uso...
Con il progressivo esaurisi della batteria, i trattini dell'icona della batteria scompaiono uno alla volta fino a quando l'icona della batteria rimane vuota. Ogni trattino dell'indicatore della batteria rappresenta 1/4 circa della capacità totale della batteria. ALTAIR PRO - Manuale d'uso...
Page 151
è attivo l'avviso. Quando ALTAIR PRO visualizza l'avviso di esaurimento batteria: l'indicatore vuoto della batteria lampeggia l'allarme acustico viene emesso ogni 30 secondi...
La retroilluminazione può essere attivata manualmente con una rapida pressione del tasto. La retroilluminazione rimane accesa per 10 secondi. 2.3. Monitoraggio dei gas tossici ALTAIR PRO consente di monitorare la concentrazione dei seguenti gas tossici nell'aria ambiente: Monossido di carbonio (CO) Solfuro di idrogeno (H Il rivelatore Altair PRO nella pagina di misurazione visualizza la concentrazione dei gas in parti per milione (PPM).
DESCRIZIONE 2.4. Monitoraggio della concentrazione di ossigeno ALTAIR PRO consente di monitorare la concentrazione di ossigeno nell'atmosfera. I livelli di attivazione dell'allarme possono essere impostati su arricchimento (concentrazione > 20,8%) o carenza (concentrazione < 20,8%). Attenzione! Se lo strumento durante l’utilizzo emette un allarme, abbandonare immediatamente l'area.
I LED di allarme lampeggiano. L'indicatore di avviso batteria lampeggia. Sul display compare " ". L'allarme può essere spento premendo il tasto. Attenzione! Non è consentito continuare a utilizzare lo strumento! Lo strumento deve essere messo fuori servizio. ALTAIR PRO - Manuale d'uso...
(3) Accendere lo strumento. Tenere premuto il tasto per 3 secondi. Durante questo lasso di tempo viene visualizzato La versione Steel Mill non può essere spenta senza prima aver rimosso la ® ® batteria oppure mediante il software MSA FiveStar LINK ALARM Vengono visualizzati " ", "...
Page 156
(15) Premere il tasto per incrementare il valore di soglia dell'allarme TWA fino a raggiungere quello desiderato. Quando si raggiunge il valore massimo, il display ricomincia a contare in modo incrementale partendo dal valore minimo. (16) Rilasciare il tasto e attendere 3 secondi. ALTAIR PRO - Manuale d'uso...
Page 157
FUNZIONAMENTO Fig. 3 Configurazione dell’ALTAIR PRO ALTAIR PRO - Manuale d'uso...
La versione Steel Mill non può essere spenta senza prima aver rimosso la ® ® batteria oppure mediante il software MSA FiveStar LINK Il test funzionale del display LCD attiva tutti gli indicatori del display. Viene emesso l'allarme acustico, i LED di allarme si illuminano e l'allarme a vibrazione viene attivato.
Page 159
Lo strumento continua la sequenza di accensione. (6) Se lo strumento è configurato per l'ossigeno, visualizza lettura ossigeno, icona % e indicatore batteria. (7) Se lo strumento è configurato per un gas tossico, visualizza lettura gas, icona ppm e indicatore batteria. ALTAIR PRO - Manuale d'uso...
Page 160
FUNZIONAMENTO Fig. 4 Attivazione dello strumento ALTAIR PRO - Manuale d'uso...
FUNZIONAMENTO 3.3. Misurazioni di gas tossici ALTAIR PRO può essere utilizzato per rilevare la presenza nell'atmosfera dei seguenti gas: monossido di carbonio (CO) o solfuro di idrogeno (H La concentrazione di gas viene visualizzata in parti per milione (PPM) nella pagina di misurazione.
Page 162
L'allarme TWA è di tipo a ritenuta e non si resetta. Il valore TWA può essere azzerato. (" Fig. 5 per maggiori dettagli.) Per i valori di soglia impostati in fabbrica fare riferimento ai dati visualizzati dallo strumento durante la modalità di test. ALTAIR PRO - Manuale d'uso...
FUNZIONAMENTO 3.4. Misurazioni dell'ossigeno Il rivelatore ALTAIR PRO può essere utilizzato per misurare la concentrazione di ossigeno presente nell'atmosfera. Il valore visualizzato corrisponde alla percentuale del volume di ossigeno presente nell'atmosfera. Le soglie di allarme superiore e inferiore possono essere configurate in modo da scattare nel momento in cui si verifica una delle seguenti condizioni: arricchimento (concentrazione dell’O...
Per calcolare il valore TWA viene usata la seguente formula: Somma dei valori del gas 1 minuto/480 minuti = valore PPM TWA Se lo strumento è acceso da meno di 8 ore (480 minuti), il bilanciamento dei valori ppm al minuto viene azzerato. ALTAIR PRO - Manuale d'uso...
+ (Minuto #valore 15 PPM)) / (15 minuti) = valore PPM STEL Se lo strumento è acceso da meno di 15 minuti: Il bilanciamento dei valori PPM al minuto è impostato su zero e il totale è diviso per 15 minuti ALTAIR PRO - Manuale d'uso...
" e la clessidra. (2) Continuare a premere il tasto per altri due secondi. Lo strumento si spegne. La versione Steel Mill non può essere spenta senza prima aver rimosso la batteria oppure mediante il software FiveStarLINK. ALTAIR PRO - Manuale d'uso...
Page 167
FUNZIONAMENTO Fig. 5 Visualizzazione dei dati dello strumento (eccetto versione Steel Mill) ALTAIR PRO - Manuale d'uso...
3.8. Registrazione cronologica dei dati Registro di sessione Il rivelatore ALTAIR PRO è in grado di registrare gli ultimi 50 eventi. Tenere premuto il tasto per un secondo: Vengono visualizzate le pagine dello strumento. Durante questa sequenza gli eventi saranno trasferiti al PC se: - la parte superiore dello strumento è...
" Sezione 5.3). Se il gas viene rilevato, si visualizza " " (4) Attendere cinque secondi circa Viene visualizzato un " “ per 24 ore ad indicare che il bump test ha avuto esito positivo ALTAIR PRO - Manuale d'uso...
Page 170
(5) Se necessario, ripetere il bump test. (6) Se il bump test ha avuto esito negativo, tarare lo strumento (" Sezione 3.10). (7) Ripetere il bump test dopo la taratura. Fig. 6 Esecuzione della prova di risposta al gas (bump test) ALTAIR PRO - Manuale d'uso...
FUNZIONAMENTO 3.10. Taratura dello strumento ALTAIR PRO deve essere tarato se il bump test non ha avuto un esito positivo. In circostanze normali, MSA consiglia di effettuare una taratura almeno ogni sei mesi. Molti paesi europei però applicano normative specifiche.
Page 172
(9) Se necessario ripetere i punti da (1) a (7). Viene visualizzato "OK". In caso contrario (" "), occorre mettere fuori servizio lo strumento. (10) Eseguire un'autoverifica per confermare la taratura. Se l'autoverifica viene conclusa con esito positivo, viene visualizzato il simbolo " ". ALTAIR PRO - Manuale d'uso...
Page 173
FUNZIONAMENTO Fig. 7 Taratura - Gas tossici ALTAIR PRO - Manuale d'uso...
Page 174
La taratura deve essere eseguita in aria ambiente pulita e non contaminata. ALTAIR PRO è dotato di un'opzione che consente di effettuare la taratura alla pressione e/o temperatura d'uso. Per accedere alla modalità di taratura assicurarsi di essere in presenza di aria fresca non contaminata.
Informare MSA Lo strumento Batteria scarica Sostituire la batteria non si accende *) Se l'errore si verifica durante il periodo di garanzia, contattare il servizio assistenza di MSA. In caso contrario, mettere fuori servizio lo strumento. ALTAIR PRO - Manuale d'uso...
(5) Rimettere il coperchio anteriore, assicurandosi che il sensore, la guarnizione dell’avvisatore acustico e la guarnizione del sensore siano correttamente installate. Attenzione Non stringere eccessivamente le viti. In caso contrario, possono danneggiarsi. (6) Riavvitare le quattro viti. ALTAIR PRO - Manuale d'uso...
Page 180
Quando si inoltra un ordine, è possibile richiedere soglie di allarme differenti. Le impostazioni possono essere cambiate prima della messa in servizio mediante il tasto e in seguito tramite il software ® FiveStar Link Attenzione! Questo strumento non è stato autorizzato per l'uso in atmosfere con >21% di ossigeno. ALTAIR PRO - Manuale d'uso...
Temperatura ambiente: da -20° C a +50° C T4 Canada Exia Classe I, Gruppi A, B, C, D Temperatura ambiente: da -20° C a +50° C T4 Australia Ex ia IIC T4 Temperatura ambiente: 50°C ALTAIR PRO - Manuale d'uso...
(campo di temperatura esteso**) Tempo di risposta 90% del valore finale (campo di temperatura normale*). *) campo di temperatura normale 0-40°C **) campo di temperatura esteso da -20 a 0°C e da 40 a 50°C ALTAIR PRO - Manuale d'uso...
Numero di eventi 50 (eventi più recenti) dati condivisi sessione Metodo di Via interfaccia ad infrarossi MSA a PC con trasmissione dati software MSA FiveStar Link > versione 4.4 Informazione Allarme - Tipo di allarme - Valore dell'allarme - registro eventi...
FABRIQUÉ PAR : 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Le fabricant ou le Concessionnaire Européen Agréé MSA AUER GmbH D-12059 Berlin Thiemannstraße 1 Déclare que le produit MSA ALTAIR PRO Est conforme aux exigences de la directive 94/9/EC (ATEX).
Page 190
3.8. Enregistrement des données ..............28 3.9. Tests de fonctionnement sur l'instrument..........29 3.10. Calibrage de l'instrument................31 Maintenance....................... 36 4.1. Dépannage....................36 4.2. Remplacement de la pile................37 4.3. Remplacement du capteur ............... 38 ALTAIR PRO - Manuel d'utilisation...
Page 191
Tableau de gaz de test................42 5.4. Spécifications pour un usage typique avec l'oxygène ......42 5.5. Spécifications pour un usage avec des gaz toxiques ....... 42 5.6. Spécifications d'enregistrement des données .......... 43 Informations pour Commander ................ 44 ALTAIR PRO - Manuel d'utilisation...
1.1. Utilisation correcte L' ALTAIR PRO est un dispositif portable servant à contrôler les gaz toxiques et le manque ou l'excès d'oxygène sur le lieu de travail. Il est exclusivement utilisé pour contrôler les concentrations de gaz dans l'air ambiant et non pas pour les mesurer.
N'utilisez cet instrument que pour les gaz indiqués. L' ALTAIR PRO est utilisé pour contrôler et détecter les gaz dans l'air ambiant. Par conséquent il ne doit être utilisé que pour les gaz pour lesquels un capteur a été...
Couvercle du capteur Type de gaz détecté Buzzer L'ALTAIR PRO est un détecteur de gaz portable servant à contrôler la teneur dans l'air des gaz toxiques et le manque ou l'excès d'oxygène sur le lieu de travail. L'instrument est disponible en trois modèles : pour contrôler l'oxygène (O...
Page 195
Les valeurs pour les gaz sont paramétrés en usine et ne peuvent être modifiés pendant le fonctionnement Après la mise en service de l'instrument, les ® modifications ne peuvent être réalisées que par le logiciel MSA FiveStar Link version 4.4 ou ultérieure (disponible en option ; " Description du logiciel).
Au fur et à mesure que la pile se décharge, les segments de l'icone de la pile s'éteignent un à un jusqu'à ce qu'il ne reste plus que le contour de l'icone. Chaque segment de l'indicateur de batterie représente environ 1/4 de la capacité totale de la pile. ALTAIR PRO - Manuel d'utilisation...
Page 197
Lorsque l'avertissement de batterie de l'ALTAIR PRO s'enclenche : le contour de l'indicateur de batterie clignote un signal sonore se fait entendre toutes les 30 secondes les voyants d'alarme clignotent toutes les 30 secondes Arrêt de la pile...
Monoxyde de carbone (CO) Hydrogène sulfuré (H Le détecteur Altair PRO affiche la concentration de gaz en parties par million (PPM) sur la page de mesure. Cette page reste affichée jusqu'à ce qu'une autre page soit sélectionnée ou que l'instrument est éteint.
DESCRIPTION 2.4. Contrôle de la concentration en oxygène Avec l'ALTAIR PRO, la concentration en oxygène est contrôlée dans l'atmosphère. Les paramètres d'alarmes peuvent être fixés en cas d'enrichissement (concentration > 20,8%) ou d'appauvrissement (concentration <20,8%). Attention ! Si l'alarme est déclenchée tandis que vous utilisez l'instrument comme système de contrôle, quittez immédiatement la zone.
: “ ”. L'alarme peut être éteinte en appuyant sur le bouton de test. Attention ! Vous ne pouvez pas continuer à utiliser l'instrument ! L'instrument doit être mis hors service. ALTAIR PRO - Manuel d'utilisation...
(" Fig. 3). Les paramètres d'alarme peuvent également être modifiés ® ® électroniquement à l'aide du logiciel MSA FiveStar LINK (1) Assurez-vous que l'instrument est éteint avant de procéder. (2) Retirez et remettez la pile en place. (3) Allumez l'instrument. Appuyez sur le bouton et maintenez-le enfoncé...
Page 202
(15) Appuyez sur le bouton pour accroître la valeur de l’alarme TWA jusqu'à ce que la valeur souhaitée soit atteinte. Lorsque vous obtenez la valeur maximale, l'écran change et commence à remonter de la valeur minimale. (16) Relâchez le bouton et patientez 3 secondes. ALTAIR PRO - Manuel d'utilisation...
Page 203
FONCTIONNEMENT Fig. 3 Réglage ALTAIR PRO ALTAIR PRO - Manuel d'utilisation...
Si le calibrage n'est pas requis, le sablier, le nombre de jours avant le DAYS calibrage et " " s'affichent. (3) L'utilisateur est invité à procéder au réglage à l'air frais (FAS). " ", " " and “ ” s'affichent. ALTAIR PRO - Manuel d'utilisation...
Page 205
(6) Si l'instrument est configuré pour l'oxygène, il affiche la lecture d'oxygène, l'icone % l'indicateur de batterie. (7) Si l'instrument est configuré pour un gaz toxique, il affiche la lecture du gaz, l'icone ppm l'indicateur de batterie. ALTAIR PRO - Manuel d'utilisation...
Page 206
FONCTIONNEMENT Fig. 4 Allumage de l'instrument ALTAIR PRO - Manuel d'utilisation...
FONCTIONNEMENT 3.3. Mesures de gaz toxiques L'ALTAIR PRO permet de détecter la présence des gaz suivants dans l'atmosphère : le monoxyde de carbone (CO) ou l'hydrogène sulfuré (H Il affiche la concentration de gaz en parties par million (PPM) sur la page de mesure.
Page 208
L'alarme TWA s'enclenche avec verrouillage et ne s'arrête pas. La valeur TWA peut être effacée. (" Fig. 5 pour plus de détails.) Reportez-vous à l'instrument en mode test pour connaître les paramètres d'alarme réglés en usine. ALTAIR PRO - Manuel d'utilisation...
FONCTIONNEMENT 3.4. Mesures d'oxygène Le détecteur ALTAIR PRO permet de mesurer la concentration de l'oxygène dans l'atmosphère : la valeur est affichée en pour-cent volume d'oxygène dans l'atmosphère. Les paramètres d'alarme haute et basse peuvent être configurés pour émettre une alarme dans dans les conditions suivantes : enrichissement (supérieur à...
La valeur TWA (VME) est automatiquement remise à zéro lorsque l'instrument est allumé. La valeur TWA est calculée après une exposition de 8 heures. La formule suivante est utilisée pour calculer la valeur TWA (VME) : ALTAIR PRO - Manuel d'utilisation...
Lorsque cette page s'affiche, appuyez sur le bouton pour l'effacer. “ ” s'affiche La valeur est effacée La valeur STEL (VLE) est automatiquement remise à zéro lorsque l'instrument est allumé. La valeur STEL (VLE) est calculée après une exposition de 15 minutes. ALTAIR PRO - Manuel d'utilisation...
" " et le sablier s'affichent. (2) Maintenez le bouton enfoncé pendant deux secondes supplémentaires. L'instrument s'éteint. Pour éteindre la version Industrie Acier vous devez retirer la pile ou vous servir du logiciel MSA FiveStarLINK. ALTAIR PRO - Manuel d'utilisation...
Page 213
FONCTIONNEMENT Fig. 5 Affichage des données d'instrument (ne s'applique pas à la version Industrie Acier) ALTAIR PRO - Manuel d'utilisation...
3.8. Enregistrement des données Session d'enregistrement Le détecteur ALTAIR PRO peut enregistrer les 50 derniers évènements. Appuyez sur le bouton pendant une seconde : Les pages de l'instrument commencent à s'afficher. Les évènements sont transmis au PC pendant cette séquence, si : - le haut de l'instrument est dirigé...
(3) Envoyer du gaz de test dans l'instrument (gaz de test possibles au " chapitre 5.3). Si du gaz est détecté, " " s'affiche (4) Patientez environ cinq secondes. Un astérisque (“ ”) s'affiche pendant 24 heures pour indiquer que le test automatique a réussit ALTAIR PRO - Manuel d'utilisation...
Page 216
été branché sur le capteur. (5) Répétez le test fonctionnel au besoin. (6) Si le test fonctionnel échoue, calibrez l'instrument (" chapitre 3.10). (7) Répétez le test fonctionnel après le calibrage. Fig. 6 Exécution du test fonctionnel ALTAIR PRO - Manuel d'utilisation...
FONCTIONNEMENT 3.10. Calibrage de l'instrument Si le test fonctionnel n'est pas effectué avec succès, l'ALTAIR PRO doit être calibré. Dans des circonstances normales, MSA recommande de procéder au calibrage au moins tous les six mois. Cependant, de nombreux pays européens disposent de leurs propres directives.
Page 218
(8) Si nécessaire, répétez les étapes (1) à (7). “OK” s'affiche, dans le cas contraire (“ ”), l'instrument doit être mis hors service. (9) Réalisez un test automatique pour confirmer le calibrage. Si le test automatique est réussi, un astérisque “ ” s'affiche. ALTAIR PRO - Manuel d'utilisation...
Page 219
FONCTIONNEMENT Fig. 7 Calibrage - Gaz toxiques ALTAIR PRO - Manuel d'utilisation...
Page 220
Par conséquent, calibrez l'instrument en fonction des conditions d'utilisation. Le calibrage doit être effectué dans un air ambiant propre et non pollué. L'ALTAIR PRO est équipé d'une fonction permettant le calibrage à la pression et / ou température de travail.
Page 221
FONCTIONNEMENT Fig. 8 Calibrage - Oxygène ALTAIR PRO - Manuel d'utilisation...
Niveau de batterie faible Remplacez la pile s'allume pas *) Si l'erreur survient pendant la période de garantie, veuillez prendre contact avec le service client de MSA. Dans le cas contraire l'instrument doit être mis hors service. ALTAIR PRO - Manuel d'utilisation...
(5) Remettez le couvercle avant en place en vous assurant que le capteur, le joint de l'avertisseur et le joint du capteur sont bien logés. Attention ! Ne serrez pas trop les vis ; cela pourrait endommager le boîtier. (6) Remettez les quatre vis en place. ALTAIR PRO - Manuel d'utilisation...
Après avoir installé un capteur, il est nécessaire de procéder au calibrage; sans cela, l'instrument ne fonctionne pas comme il faut exposant ainsi les personnes qui l'utilisent au risque de subir des blessures graves, voire mortelles. (8) L'instrument DOIT être calibré tel que décrit plus haut. ALTAIR PRO - Manuel d'utilisation...
Paramètre Paramètre Alarme Alarme STEL l'alarme en d'alarme d'alarme BASSE HAUTE (VLE) (VME) min. max. usine*) 25 ppm 100 ppm 1450 CO Industrie acier 75 ppm 200 ppm 1450 10 ppm 15 ppm 19,5 23,0 ALTAIR PRO - Manuel d'utilisation...
Page 226
être modifiés avant la mise en service à l'aide du bouton puis ensuite avec le logiciel ® FiveStar Link Attention ! L'usage de cet instrument n'est pas approuvé dans des atmosphères contenant plus de 21 % d'oxygène. ALTAIR PRO - Manuel d'utilisation...
CARACTÉRISTIQUES TECHNIQUES / CERTIFICATS 5.2. Certificats Union Européenne Le produit ALTAIR PRO est conforme aux directives, normes ou standards suivants : Directive 94/9/EC (ATEX) : FTZU 06 ATEX 0134 X II 2G EEx ia IIC T4 -20 °C ≤ Ta ≤ +50 °C...
(plage de température étendue**) Temps de réponse 90 % de la lecture finale (plage de température normale*). *) plage de température normale 0-40°C **) plage de température étendue -20 à 0°C et 40 à 50°C ALTAIR PRO - Manuel d'utilisation...
Méthode de Par adaptateur infrarouge MSA sur un transmission des PC à l'aide du logiciel MSA FiveStar données Link > version 4.4 Informations sur Alarme - Type d'alarme - Valeur l'enregistrement d'alarme - Heure / Date des évènements...
IR (en option pour l'enregistrement 710946 d'évènements) Capteur, O 10046946 Capteur, CO, Industrie Acier, résistant au H 10074962 Capteur, CO 711302 Capteur, H 711303 Socle de capteur 10071375 Pile – CR2 10074132 Clip, casque de sécurité 10073346 ALTAIR PRO - Manuel d'utilisation...
Page 231
REMARQUES REMARQUES ALTAIR PRO - Manuel d'utilisation...
Page 232
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 233
Gebruikshandleiding ALTAIR PRO Enkelvoudige gasdetector Bestelnr.: 10079352/00...
1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA De fabrikant of de Europese bevoegde vertegenwoordiger MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlijn verklaart dat het product MSA ALTAIR PRO In overeenstemming is met de bepalingen van de richtlijn 94/9/EC (ATEX) van de Raad.
Page 236
Logboek ....................28 3.9. Functietesten op het instrument ............... 29 3.10. Kalibreren van het instrument ..............31 Onderhoud ......................37 4.1. Fouten verhelpen ..................37 4.2. Vervangen van de batterij ................ 38 4.3. Sensor vervangen ..................39 ALTAIR PRO - Gebruikshandleiding...
Veiligheidsvoorschriften 1.1. Correct gebruik De ALTAIR PRO is een draagbaar instrument voor controle van toxische gassen en zuurstofgebrek of -overmaat in de werkplaats. Het mag enkel worden gebruikt voor controle en niet voor het meten van gasconcentraties in de omgevingslucht.
Gebruik het instrument enkel voor de vermelde gassen De ALTAIR PRO dient voor controle en detectie van gassen in de omgevings- lucht. Daarom mag het toestel enkel worden gebruikt voor gassen waarvoor een sensor is geïnstalleerd in het instrument.
Het instrument kan maximum 25% zuurstof in de omgevingslucht detecteren. Alle modellen van het instrument zijn echter enkel gekalibreerd en goedgekeurd voor maximum 21% zuurstofgehalte. ALTAIR PRO - Gebruikshandleiding...
Page 241
De reactieniveaus voor de afzonderlijke gassen zijn ingesteld af fabriek en kunnen niet worden gewijzigd tijdens het gebruik. Na ingebruikneming van het ® instrument, zijn wijzigingen enkel mogelijk met de MSA FiveStar Link software versie 4.4 of hoger (verkrijgbaar als optie; " Beschrijving van software).
Naarmate de batterij leger wordt, gaan steeds meer segmenten uit totdat alleen het kader van het batterijsymbool resteert. Elk segment van de batterij-indicator vertegenwoordigt een kwart (1/4) van de totale capaciteit van de batterij. ALTAIR PRO - Gebruikshandleiding...
(lagere temperaturen kunnen de levensduur van de batterij verminderen) en het aantal en de duur van alarmmeldingen tijdens de batterijwaarschuwing. Indien de batterijwaarschuwing op de ALTAIR PRO verschijnt: knippert de kaderrand van de batterijstatus is elke 30 seconden een alarm hoorbaar...
De achtergrondverlichting kan handmatig worden ingeschakeld door op de toets te drukken. De achtergrondverlichting blijft dan ca. 10 seconden branden. 2.3. Controle op toxische gassen Met de ALTAIR PRO kunt u de concentratie van de volgende toxische gassen in de omgevinglucht controleren: Koolmonoxyde (CO) Zwavelwaterstof (H De Altair PRO detector geeft de concentratie van het gas op de meetpagina weer in parts per million (PPM).
BESCHRIJVING 2.4. Controle op zuurstofconcentratie Met de ALTAIR PRO wordt de zuurstofconcentratie in de atmosfeer ge- controleerd. De alarm-setpoints kunnen worden ingesteld op verrijking (concentratie > 20,8%) of verarming (concentratie < 20,8%). Attentie! Indien een alarm wordt geactiveerd terwijl het instrument wordt gebruikt als een controleapparaat, moet u het gebied onmiddellijk verlaten.
-indicator knippert en op het display wordt " " weergegeven. Het alarm kan worden uitgeschakeld door op de testtoets te drukken. Attentie! Het instrument mag niet langer worden gebruikt! Het instrument moet buiten gebruik worden gesteld. ALTAIR PRO - Gebruikshandleiding...
3.1. Alarm-setpoints wijzigen Alarm-setpoints kunnen alleen handmatig tijdens de setup van het instrument worden gewijzigd, bijv. na het plaatsen of vervangen van de batterij (" Fig. 3). Ingestelde alarmmomenten kunnen ook elektronisch met behulp van de MSA ® ® FiveStar LINK software worden gewijzigd.
Page 248
(15) Door op de testtoets te drukken, verhoogt u de waarde van het TWA-alarm totdat de gewenste waarde wordt bereikt. Bij het bereiken van de maximumwaarde, verspringt het display en begint het optellen weer opnieuw vanaf de minimumwaarde. (16) Laat de testtoets los en wacht 3 seconden. ALTAIR PRO - Gebruikshandleiding...
Page 249
BEDIENING Fig. 3 Setup van de ALTAIR PRO ALTAIR PRO - Gebruikshandleiding...
" verschijnt tijdens deze periode. De Steel Mill-versie kan niet worden uitgeschakeld zonder dat de batterij is ® ® verwijderd of met de MSA FiveStar LINK software. Een LCD-functietest activeert alle indicatoren op het display. Akoestisch alarm gaat af, alarm-LED's lichten op en het trilalarm wordt geactiveerd.
Page 251
(6) Als het instrument is geconfigureerd voor zuurstof worden het zuurstofgehalte, % symbool en de batterij-indicator weergegeven. (7) Als het instrument is geconfigureerd voor een toxisch gas worden het gasgehalte, het ppm-symbool en de batterij-indicator weergegeven. ALTAIR PRO - Gebruikshandleiding...
Page 252
BEDIENING Fig. 4 Zet het instrument aan ALTAIR PRO - Gebruikshandleiding...
Koolmonoxyde (CO) of Zwavelwaterstof (H De Altair PRO detector geeft de concentratie van het gas op de meetpagina weer in parts per million (PPM). Het instrument blijft op deze pagina staan tot een andere pagina wordt geselecteerd of het instrument op OFF wordt gezet.
Page 254
Het TWA-alarm wordt vastgehouden en wordt niet gereset. De TWA-waarde kan worden gewist. (" Fig. 5 voor meer informatie.) Zie ook de fabrieksinstellingen terwijl u het instrument in de testmodus zet. ALTAIR PRO - Gebruikshandleiding...
BEDIENING 3.4. Zuurstofmetingen De ALTAIR PRO Detector kan worden aangeschaft voor het meten van de zuurstofconcentratie in de atmosfeer. De waarde wordt weergegeven als percentage van het zuurstofvolume in de atmosfeer. High en low alarm-setpoints kunnen worden geconfigureerd voor een...
Time Weighted Average (“ ”) De TWA-waarde geeft aan dat het instrument rekent sinds het is ingeschakeld. Als deze pagina wordt weergegeven, drukt u op de testtoets om te wissen. " " wordt weergegeven Waarde wordt gewist ALTAIR PRO - Gebruikshandleiding...
Waarde wordt gewist STEL 10) Short Term Exposure Limit (“ ”) De STEL-waarde geeft aan dat het instrument rekent sinds het is ingeschakeld. Als deze pagina wordt weergegeven, drukt u op de toets om te wissen. ALTAIR PRO - Gebruikshandleiding...
" en de zandloper worden weergegeven. (2) Druk nog 2 seconden langer op de toets. Het instrument wordt uitgeschakeld. De Steel Mill-versie kan niet worden uitgeschakeld zonder dat de batterij is verwijderd of met de MSA FiveStarLINK software. ALTAIR PRO - Gebruikshandleiding...
Page 259
BEDIENING Fig. 5 Weergave van instrument gegevens (geldt niet voor de Steel Mill-versie) ALTAIR PRO - Gebruikshandleiding...
BEDIENING 3.8. Logboek Session Log De ALTAIR PRO Detector kan de 50 laatste gebeurtenissen opslaan in een logboek. Houd de toets 1 seconde ingedrukt: De instrumentpagina's verschijnen. • Gebeurtenissen worden tijdens dit proces doorgegeven aan de computer, indien: - de bovenkant van het instrument naar de optionele IR-ontvangerunit...
" Hoofdstuk 5.3). Als het gas wordt gedetecteerd, wordt " " weergegeven (4) Wacht dan ca. 5 seconden. Gedurende 24 uur wordt een " “ weergegeven om aan te geven dat de zelftest met succes werd uitgevoerd ALTAIR PRO - Gebruikshandleiding...
Page 262
(5) Herhaal de bump-test indien nodig. (6) Indien de zelf/bump-test mislukt, kalibreert u het instrument (" Hoofdstuk 3.10). (7) Herhaal de bump-test na de kalibratie. Fig. 6 Uitvoeren van de bump-test ALTAIR PRO - Gebruikshandleiding...
BEDIENING 3.10. Kalibreren van het instrument De ALTAIR PRO moet worden gekalibreerd indien geen bump-test wordt uitgevoerd. MSA adviseert om onder normale omstandigheden om de 6 maanden een kalibratie uit te voeren, echter, in veel Europese landen gelden andere richtlijnen. Controleer dit aan de hand van de locale wetgeving.
Page 264
"OK" verschijnt op het display. Anders verschijnt (" ") en moet het instrument buiten gebruik worden gesteld. (10) Voer een zelftest uit om de kalibratie te bevestigen. Indien de zelftest is geslaagd, verschijnt er een " op het display. ALTAIR PRO - Gebruikshandleiding...
Page 266
Daarom moet de kalibratie van het instrument onder gebruiksomstandigheden worden uitgevoerd. De kalibratie moet worden uitgevoerd in zuivere, niet-verontreinigde omgevingslucht. De ALTAIR PRO beschikt over de mogelijkheid een kalibratie bij gebruiksdruk en/of -temperatuur uit te voeren. Ga naar de kalibratiemodus, controleer of u in zuivere, niet-verontreinigde lucht staat.
Page 267
"OK" verschijnt op het display. Anders verschijnt (" ") en moet het instrument buiten gebruik worden gesteld. (6) Voer een zelftest uit om de kalibratie te bevestigen. Indien de zelftest is geslaagd, verschijnt er een " " op het display. ALTAIR PRO - Gebruikshandleiding...
Informeer MSA Instrument Laag batterijniveau Vervang de batterij gaat niet aan *) Indien de fout zich voordoet tijdens de garantieperiode, neem dan a.u.b. contact op met de MSA- klantenservice. Anders moet het instrument buiten gebruik worden gesteld. ALTAIR PRO - Gebruikshandleiding...
(5) Breng de voorste afdekking aan, controleer of de sensor, hoorn- en sensorpakkingring correct zijn aangebracht. Let op! Draai de schroeven niet te strak vast; want daardoor kan de behuizing worden beschadigd. (6) Draai de 4 schroeven weer vast. ALTAIR PRO - Gebruikshandleiding...
Na installatie van een nieuwe sensor is een kalibratie vereist; anders werkt het instrument niet naar behoren en kunnen personen die op de juistheid van het apparaat vertrouwen ernstig lichamelijk letsel oplopen of zelfs dodelijk gewond raken. (8) Het instrument MOET worden gekalibreerd zoals hiervoor beschreven. ALTAIR PRO - Gebruikshandleiding...
Page 273
Bij het plaatsen van een bestelling, kunt u andere alarmdrempels vragen. De instellingen kunnen ® worden gewijzigd vóór ingebruikname door middel van de toets en nadien, met de FiveStar Link software. Attentie! Het instrument is ongeschikt voor gebruik in omgevingen met meer dan >21% zuurstof. ALTAIR PRO - Gebruikshandleiding...
TECHNISCHE SPECIFICATIES/GOEDKEURINGEN 5.2. Goedkeuringen Europese Gemeenschap Het product ALTAIR PRO voldoet aan de volgende richtlijnen, normen of gestandaardiseerde documenten: Richtlijn 94/9/EC (ATEX) : FTZU 06 ATEX 0134 X II 2G EEx ia IIC T4 -20 °C ≤ Ta ≤ +50 °C...
(normaal temperatuurbereik*) ±5 ppm of 20% van de waarde, welke maar het hoogste is (uitgebreid temperatuurbereik**) Reactietijd 90% van definitieve waarde (normaal temperatuurbereik*). *) normaal temperatuurbereik 0-40°C **) uitgebreid temperatuurbereik -20 tot 0°C en 40 tot 50°C ALTAIR PRO - Gebruikshandleiding...
FiveStar Link software met IR 710946 (optioneel voor logboek gebeurtenissen) Sensor, O 10046946 Sensor, CO, Steel Mill, H resistent 10074962 Sensor, CO 711302 Sensor, H 711303 Sensorpakkingring 10071375 Batterij – CR2 10074132 Clip, harde bovenkant 10073346 ALTAIR PRO - Gebruikshandleiding...
Page 278
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 279
Användarmanual ALTAIR PRO Detektor för enstaka gaser Beställningsnr: 10079352/00...
Page 281
TILLVERKAD AV: 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Tillverkare eller europeisk auktoriserad representant MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin tillkännager att MSA ALTAIR PRO Uppfyller kraven för rådets direktiv 94/9/EC (ATEX). Denna deklaration grundar sig på certifikatet EC-Type Examination Certificate...
Page 282
3.7. Stänga AV instrumentet ................26 3.8. Dataregistrering..................28 3.9. Funktionstester på instrumentet ............... 29 3.10. Kalibrera instrumentet ................31 Underhåll......................36 4.1. Felsökning....................36 4.2. Byta batteri ....................37 4.3. Byta ut sensorn ..................38 ALTAIR PRO - användarmanual...
MSA eller som inte är auktoriserade. 1.2. Information om ansvarsskyldighet MSA åtar sig inget ansvar i fall då produkten har använts på ett felaktigt sätt eller på annat sätt än det som avses. Hur produkten har valts och använts är enbart den enskilde användarens ansvar.
Sensorn får inte blockeras under användning. Kontrollera syrehalten Även om ALTAIR PRO-enheten detekterar upp till 25% syre, är inte alla ALTAIR PRO-versioner certifierade eller godkända för att användas i atmosfärer med mer än 21% syre.
Instrumentet kan detektera upp till 25 % syre i den omgivande luften. Alla instrumentets modeller är dock kalibrerade och tillåter endast syrehalter upp till 21 %. ALTAIR PRO - användarmanual...
Page 287
Efter att instrumentet tagits i drift kan ändringar endast göras ® med programvaran MSA FiveStar Link version 4.4 eller högre (finns som tillval; " Beskrivning av programvaran). Om den omgivande luften innehåller högre gaskoncentrationer ignorerar instrumentet friskluftsinställningen och går efter självtestet direkt över till mätfunktionen. ALTAIR PRO - användarmanual...
Batteristatusikonen visas hela tiden uppe i det övre högra hörnet på displayen. När batteriet är tomt, försvinner ifyllnaden av ikonen tills endast konturerna på ikonen syns. Varje segment på batteriindikatorn visar ungefär 1/4 av den totala batterikapaciteten. ALTAIR PRO - användarmanual...
Page 289
Hur lång driftstid som är kvar för instrumentet vid batterivarning beror på omgivningstemperaturen (kallare temperaturer kan förkorta batteriets livslängd) och antalet larm och deras längd vid batterivarningen. När ALTAIR PRO kopplar om till batterivarning: blinkar batteriets konturindikator ett larm hörs var 30:e sekund...
Med ALTAIRPRO kan du kontrollera halten av följande giftiga gaser i den omgivande luften: Kolmonoxid (CO) Vätesulfid (H Altair PRO-detektorn anger gaskoncentrationen i parts per million (PPM) på mätsidan. Instrumentet är kvar på den här sidan tills man väljer någon annan sida eller instrumentet stängs AV. OBS! Om ett larm utlöses när instrumentet används som kontrollinstrument...
BESKRIVNING 2.4. Kontrollera syrehalten Med ALTAIR PRO kontrollerar du syrehalten i atmosfären. Larmets inställningspunkter kan vara inställda på förstärkning (halt > 20,8%) eller minskning (halt < 20,8%). OBS! Om ett larm utlöses när instrumentet används som kontrollinstrument bör du genast lämna området.
" ". Du kan stänga av larmet genom att trycka på testknappen. OBS! Du får inte fortsätta använda instrumentet! Instrument måste tas ur bruk. ALTAIR PRO - användarmanual...
Larminställningar kan endast ändras manuellt under inställningen av instrumentet, vilka kan läggas in efter att batteriet anslutits eller återanslutits (" Fig. 3). ® Larminställningar kan även ändras elektroniskt med MSA FiveStar ® LINK programvaran. (1) Se till att instrumentet är avstängt innan du börjar.
Page 294
(15) Genom att trycka på knappen ökar du värdet för TWA-larmet tills du uppnår önskat värde. När du uppnår det högsta värdet växlar displayen och börjar räkna uppåt igen från det lägsta värdet. (16) Släpp knappen och vänta 3 sekunder. ALTAIR PRO - användarmanual...
" varje minut fram till att instrumentkalibreringen har gjorts. Om kalibreringen inte förväntas, visas antalet dagar fram till kalibreringen DAYS och " " visas. (3) Användaren uppmanas att göra en Fresh Air-inställning (FAS). " ", " " och “ ” visas. ALTAIR PRO - användarmanual...
Page 297
(5) Om man inte vill ställa in Fresh Air tryck inte på knappen. Instrumentet fortsätter PÅ-sekvensen. (6) Om instrumentet har konfigurerats för syre, visar den syreavläsningen, %-ikonen och batteriindikatorn. (7) Om instrumentet har konfigurerats för giftig gas, visar den gasavläsningen, ppm-ikonen och batteriindikatorn. ALTAIR PRO - användarmanual...
Page 298
DRIFT Fig. 4 Sätta PÅ instrumentet ALTAIR PRO - användarmanual...
DRIFT 3.3. Mätning av giftig gas ALTAIR PRO kan användas för att detektera följande gaser i atomosfären: Kolmonoxid (CO) eller Vätesulfid (H Den visar gaskoncentrationen i parts per million (PPM) på mätsidan. Instrumentet är kvar på den här sidan tills man väljer någon annan sida eller instrumentet stängs AV.
Page 300
Det går att stänga av ljudet på TWA-larmet under 5 sekunder genom att man trycker på knappen när larmet fortfarande är aktivt. TWA-larmet låser och återställs inte. TWA-värdet kan återställas. (" Fig. 5 för detaljer.) Instrumentet visar fabriksinställda larmpunkter i testläget. ALTAIR PRO - användarmanual...
DRIFT 3.4. Syremätningar ALTAIR PRO-detektorn kan användas för att mäta koncentrationen av syre i luften. Värdet visas i volymprocent för syre i luften. Inställningar för höga och låga larm kan konfigureras i larm för kombinationer för syre: ökning (högre än 20,8%) eller minskning (lägre än 20,8%).
åtta timmar. Följande formel används för att beräkna TWA-värdet: (summan av 1 minuts gasavläsningar)/480 minuter = PPM TWA-värde Om instrumentet är PÅ kortare tid än 8 timmar (480 minuter), sätts balansen för minut-PPM-värdet på noll. ALTAIR PRO - användarmanual...
((minut #1 PPM-värde) + (minut #2 PPM-värde) +... + (minut #15 PPM-värde)) / (15 minuter) = PPM STEL-värde Om instrumentet är PÅ mindre än 15 minuter : sätts balansen för minut PPM-värdet på noll och summan delas med 15 minuter ALTAIR PRO - användarmanual...
(1) Tryck och håll knappen nedtryckt tre sekunder. " " och timglaset visas. (2) Fortsätt att trycka på knappen under ytterligare två sekunder. Instrumentet stängs AV. Steel Mill-versionen kan inte stängas AV utan att batteriet tas ut eller FiveStar LINK-programvaran används. ALTAIR PRO - användarmanual...
Page 305
DRIFT Fig. 5 Visa instrumentdata (gäller ej Steel Mill-versionen) ALTAIR PRO - användarmanual...
DRIFT 3.8. Dataregistrering Sessionslogg ALTAIR PRO-detektorn har kapacitet att lagra de 50 senaste händelserna. Tryck på knappen en sekund: Instrumentsidorna börjar visas. Händelser överförs till PC:n under sekvensen om: - instrumentets överdel riktas mot IR-mottagningsutrustningen (tillval) - en PC kör programvaran MSA FiveStar Link - man trycker på...
" visas (3) Mata in gas i instrumentet (möjliga testgaser " avsnitt 5.3). Om gas detekteras visas " " (4) Vänta ungefär fem sekunder. A " “ visas under 24 timmar för att visa att självtestet godkändes ALTAIR PRO - användarmanual...
Page 308
(5) Gör om skaktestet vid behov. (6) Om själv-skak-test misslyckas bör du kalibrera instrumentet (" Avsnitt 3.10). (7) Upprepa skaktestet efter kalibreringen. Fig. 6 Genomföra skaktestet ALTAIR PRO - användarmanual...
DRIFT 3.10. Kalibrera instrumentet ALTAIR PRO måste kalibreras om skaktestet inte godkänns. Vid normala förhållanden rekommenderar MSA kalibrering minst var 6:e månad, men många europeiska länder har egna bestämmelser. Kontrollera vad som gäller i ditt land. För instrument som används för att kontrollera syre måste kalibreringen utföras i följande fall:...
Page 310
(8) Vid behov kan du upprepa steg (1) till (7). "OK" visas. I annat fall (" ") måste instrumentet tas ur bruk. (9) Genomför ett självtest för att bekräfta kalibreringen. Om självtestet lyckats visas ett " ". ALTAIR PRO - användarmanual...
Page 312
Därför bör du kalibrera instrumentet under användning. Kontrollera att kalibreringen sker i ren, icke-kontaminerad luft. ALTAIR PRO är utrustad med en funktion för att tillåta kalibrering vid användningstryck och/eller -temperatur. Se till att du är i frisk, icke-kontaminerad luft när du går till kalibreringsläge.
SNS/ERR Sensorfel Informera MSA Instrumentet Lågt batteri Byt ut batteri sätts inte PÅ *) Om felet inträffar under garantiperioden, vänligen kontakta MSA kundservice. I annat fall måste instrumentet tas ur bruk. ALTAIR PRO - användarmanual...
Om det behövs kan displaykopplingarna rengöras med en mjuk, luddfri trasa. (5) Sätt tillbaka fronthöljet, se till att sensorn, tätningarna till ljudsignalen och sensorn sitter korrekt. Varning! Dra inte åt skruvarna för hårt; det kan skada höljet. (6) Sätt tillbaka de fyra skruvarna. ALTAIR PRO - användarmanual...
Kalibrering krävs efter att sensorn har installerats; instrumentet kommer annars inte att fungera såsom förväntas och personer, vars säkerhet är beroende av den produkten kan skadas allvarligt eller dödas. (8) Instrumentet MÅSTE kalibreras såsom beskrivits tidigare. ALTAIR PRO - användarmanual...
Page 318
år och 3 månader efter tillverkningsdatumet. Garantin gäller ej för batteriet. Vid beställning kan du välja andra inställningspunkter för larmet. Innan instrumentet tagits i drift kan ® ändringar göras med knappen och därefter med MSA FiveStar Link programvaran. OBS! Detta instrument är inte godkänt för användning i atmosfärer som innehåller >21% syre.
Övriga länder Land Exia Klass I, Grupp A, B, C, D Omgivningsluft: -20°C till +50°C; T4 Kanada Exia Klass I, Grupp A, B, C, D Omgivningsluft: -20°C till +50°C; T4 Australien Ex ia IIC T4 Omgivningsluft: 50°C ALTAIR PRO - användarmanual...
±2 ppm eller 10% avläsning, vilket som är större (normalt temperaturintervall*) ±5 ppm eller 20% eller avläsning, vilket som är större (utökat temperaturintervall**) Svarstid 90% av slutavläsning (normalt temperaturintervall*). *) normalt temperaturintervall 0-40°C **) utökat temperaturintervall -20 till 0°C och 40 till 50°C ALTAIR PRO - användarmanual...
Specifikationer dataregistrering Sessions- Antal delade 50 (senaste händelserna) datalogg händelser Dataöverförings- Via MSA IR-adaptern på en PC med metod programvaran MSA FiveStar Link > version 4.4 Informtion Larm larmtyp – larmvärde – tid/datum händelselogg Återställa larm larmtyp - larmvärde - tid/datum Kal (godkänt/misslyckat) - tid/datum...
10041107 ® FiveStar Link programvara med IR (tillval för händelselogging) 710946 Sensor, O 10046946 Sensor, CO, Steel Mill, H resistent 10074962 Sensor, CO 711302 Sensor, H 711303 Sensortätning 10071375 Batteri – CR2 10074132 Clip, skyddshjälm 10073346 ALTAIR PRO - användarmanual...
Page 323
ANTECKNINGAR Anteckningar ALTAIR PRO - användarmanual...
Page 324
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 325
Brugsanvisning ALTAIR PRO enkeltgasdetektor Bestillingsnr.: 10079352/00...
Produceret af: 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Producent eller autoriseret repræsentant i EU MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin erklærer, at produktet MSA ALTAIR PRO Overholder bestemmelserne i rådets direktiv 94/9/EF (ATEX). Denne erklæring er baseret på EF-type afprøvningscertifikat...
Page 328
Slukning af instrumentet................26 3.8. Data-log....................28 3.9. Funktionstest på instrumentet ..............29 3.10. Kalibrering af Instrumentet ............... 31 Vedligeholdelse ....................36 4.1. Fejlfinding....................36 4.2. Udskiftning af batteriet ................37 4.3. Udskiftning af sensor................38 ALTAIR PRO - brugsanvisning...
Page 329
Tekniske specifikationer/certificeringer ............39 5.1. Tekniske specifikationer ................39 5.2. Certificeringer ................... 41 5.3. Tabel over testgasser................42 5.4. Typiske funktionsangivelser for oxygen............ 42 5.5. Specifikationer for toksisk funktion ............42 5.6. Specifikationer for datalog................ 43 Bestillingsinformation..................44 ALTAIR PRO - brugsanvisning...
MSA eller autoriserede personer. 1.2. Information vedrørende erstatningsansvar MSA kan ikke gøres ansvarlig i de tilfælde, hvor produktet er blevet benyttet på ukorrekt vis eller i modstrid med dets anvendelsesformål. Valget og brugen af produktet er den enkelte brugers ansvar.
Sensoren må ikke blokeres under brug. Vær opmærksom på oxygenkoncentrationen Selv om ALTAIR PRO-enheden kan registrere op til 25% ilt, er det ikke alle ALTAIR PRO-versioner, der er certificerede eller godkendt til brug i omgivelser med et oxygenindhold over 21%.
Til overvågning af oxygen Til overvågning af hydrogensulfid og Til overvågning af kulilte (CO) Instrumentet kan registrere op til 25% oxygen i den omgivende luft. Samtlige instrumentmodeller er imidlertid alene kalibreret og godkendt op til 21% oxygenindhold. ALTAIR PRO - brugsanvisning...
Page 333
Responsniveauerne for de enkelte gasarter er indstillet fra fabrikken og kan ikke ændres under brugen. Efter ibrugtagning af instrumentet er det kun muligt at ® foretage ændringer med MSA FiveStar Link -software, version 4.4 eller højere (leveres som ekstraudstyr; " beskrivelse af softwaren).
Batteriets tilstandsikon vises altid i skærmens øverste højre hjørne. Efterhånden som batteriet bliver brugt, forvinder ikonet stykvis, indtil kun selve batteriikonets omrids er synligt. Hvert batteriindikatorsegment repræsenterer ca. 1/4 af den fulde batterikapacitet. ALTAIR PRO - brugsanvisning...
Page 335
Resterende driftstid for instrumentet under en batteriadvarsel afhænger af de omgivende temperaturer (kolde temperaturer kan reducere batteriets levetid) og antallet af alarmer samt deres længde i batteriadvarselsperioden. Når ALTAIR PRO går i batteriadvarselstilstand, sker følgende: batterisymbolindikatoren blinker hvert 30. sekund høres alarmen hvert 30. sekund blinker alarm-LED'erne...
Med ALTAIR PRO kan du overvåge koncentrationen af følgende toksiske gasarter i den omgivende luft: Kulilte (CO) Hydrogensulfid (H Altair PRO-detektoren viser koncentrationen af gasarter i dele pr. million (parts per million (PPM)) på målingssiden. Instrumentet bliver på siden, indtil du vælger en ny side, eller instrumentet SLUKKES. OBS! Hvis der udløses en alarm, mens instrumentet bruges til overvågning,...
BESKRIVELSE 2.4. Overvågning af oxygenkoncentrationen Med ALTAIR PRO overvåges oxygenkoncentrationen i den omgivende luft. Alarmens setpunkter kan indstilles til beriget (koncentration > 20,8%) eller mangel (koncentration < 20,8%). OBS! Hvis der udløses en alarm, mens instrumentet bruges til overvågning, skal man omgående forlade området.
Der høres et lydsignal, Alarm-LED'erne blinker, batteriadvarselsindikatoren blinker, og displayet viser " ". Alarmen kan afbrydes ved at trykke på test-knappen. OBS! Det er ikke tilladt at fortsætte med at bruge instrumentet! Instrumentet skal tages ud af brug. ALTAIR PRO - brugsanvisning...
Alarmsetpunkterne kan kun ændres manuelt under opsætning af instrumentet, og indtastes efter isætning eller genisætning af batteriet (" Fig. 3). ® Alarmsetpunkterne kan også ændres elektronisk med MSA FiveStar ® LINK -softwaren. (1) Kontrollér, at instrumentet er SLUKKET, før du fortsætter.
Page 340
(15) Tryk på tasten for at øge værdien for TWA-alarmen, indtil du når den ønskede værdi. Når den maksimale værdi er nået, springer displayet tilbage og begynder forfra med at tælle op igen fra minimumsværdien. (16) Slip tasten og vent i 3 sekunder. ALTAIR PRO - brugsanvisning...
Page 341
DRIFT Fig. 3 Opsætning af ALTAIR PRO ALTAIR PRO - brugsanvisning...
Hvis det ikke er tid til kalibrering, vises timeglasset, antal dage til DAYS kalibrerig og " " (DAGE). (3) Brugeren bliver bedt om at udføre en friskluftskalibrering (Fresh Air Setup (FAS)). ", " " og “ ” vises. " ALTAIR PRO - brugsanvisning...
Page 343
(5) Hvis du ikke ønsker en friskluftskalibrering, skal du ikke trykke på tasten. Instrumentet forbliver TÆNDT. (6) Hvis instrumentet er konfigureret til oxygen, viser det oxygenlæsningen, %-ikonet og batteriindikatoren. (7) Hvis instrumentet blev konfigureret til en toksisk gas, viser det gaslæsningen, ppm-ikonet og batteriindikatoren. ALTAIR PRO - brugsanvisning...
Page 344
DRIFT Fig. 4 Idriftsættelse af instrumentet ALTAIR PRO - brugsanvisning...
DRIFT 3.3. Målinger af toksiske gasser ALTAIR PRO kan detektere følgende gasarter i atmosfæren: Kulilte (CO) eller Hydrogensulfid (H Det viser gaskoncentrationen i dele pr. million (parts per million (PPM)) på målingssiden. Instrumentet bliver på siden, indtil du vælger en ny side, eller instrumentet SLUKKES.
Page 346
" gå i lav alarmtilstand. TWA-alarmen kan slukkes i 5 sekunder ved tryk på tasten, mens den stadig er i alarmtilstand TWA-alarmen er låst og bliver ikke nulstillet. TWA-værdien kan nulstilles. (" Fig. 5 for detaljer.) ALTAIR PRO - brugsanvisning...
Hvis du ønsker at se de fabriksindstillede alarmsetpunkter, skal du holde øje med instrumentet i testtilstand. 3.4. Oxygen-målinger ALTAIR PRO-detektoren kan måle koncentrationen af oxygen i atmosfæren. Værdien vises i procent af mængde oxygen i atmosfæren. Høje og lave alarmsetpunkter kan konfigureres til alarm ved alle oxygen- kombinationer: beriget (højere end 20,8%) eller...
8 timer lang eksponering. Følgende formel anvendes til beregning af TWA-værdien: (Sum af 1-minuts gaslæsninger)/480 minutter = PPM TWA-værdi Hvis instrumentet er TÆNDT i mindre end 8 timer (480 minutter), sættes balancen for minut ppm-værdierne til nul. IR-tilstand ALTAIR PRO - brugsanvisning...
+ (Minute #15 PPM-værdi)) / (15 minutter) = PPM STEL-værdi Hvis instrumentet er TÆNDT i mindre end 15 minutter: Balancen PPM-værdierne pr. minut nulstilles, og summen deles med 15 minutter 11) Tidsvægtet gennemsnit (Time Weighted Average (“ ”)) ALTAIR PRO - brugsanvisning...
(1) Tryk på tasten og hold den nede i 3 sekunder. " " og timeglasset vises. (2) Hold tasten nede yderligere 2 sekunder. Instrumentet SLUKKER. Steel Mill-versionen kan ikke SLUKKES uden enten at fjerne batteriet eller anvende MSA FiveStar LINK-softwaren. ALTAIR PRO - brugsanvisning...
Page 351
DRIFT Fig. 5 Visning af instrumentdata (gælder ikke Steel Mill-versionen) ALTAIR PRO - brugsanvisning...
DRIFT 3.8. Data-log Sessionslog ALTAIR PRO-detektoren kan registrere de seneste 50 hændelser. Hold tasten nede i et sekund: Instrumentsider vises. Hændelserne bliver overført til pc'en i løbet af denne sekvens, hvis: - den øverste del af instrumentet peger i retning af den valgfri IR- modtageranordning - en pc kører MSA FiveStar Link-softwaren...
" vises (3) Tilfør testgas til instrumentet (mulige testgasser " afsnit 5.3). Hvis der detekteres gas, vises " ". (4) Vent ca. 5 sekunder. A " “ vises i 24 timer for at angive, at selvtesten lykkedes. ALTAIR PRO - brugsanvisning...
Page 354
(5) Gentag om nødvendigt bump-testen. (6) Hvis selv-bump-testen mislykkes, skal instrumentet kalibreres (" afsnit 3.10). (7) Gentag bump-testen efter kalibrering. Fig. 6 Udførelse af bump-testen ALTAIR PRO - brugsanvisning...
DRIFT 3.10. Kalibrering af Instrumentet ALTAIR PRO skal kalibreres, hvis det ikke består en bump-test. Under normale omstændigheder anbefaler MSA kalibrering mindst hver 6. måned, men mange europæiske lande har deres egne retningslinjer. Kontrollér venligst den gældende lovgivning for dit område.
Page 356
(8) Gentag om nødvendigt trin (1) til (7). "OK" vises. Hvis ikke (" "), skal instrumentet tages ud af brug. (9) Udfør en bump test for at bekræfte kalibreringen. Hvis bump testen lykkes, vises der en " ". ALTAIR PRO - brugsanvisning...
Page 358
Instrumentet skal derfor kalibreres under de gældende brugsbetingelser. Kalibreringen skal udføres i ren, ikke-kontamineret omgivende luft. ALTAIR PRO er udstyret med en funktionalitet, der muliggør kalibrering under tryk og/eller ved brugstemperatur. Før du aktiverer kalibreringstilstanden, bør du sikre, at du opholder dig i ren, ikke- kontamineret luft.
Tag instrumentet ud af drift og udskift batteriet. SNS/ERR Sensorfejl Informér MSA Instrumentet Svagt batteri Udskift batteriet TÆNDER ikke *) Hvis fejlen opstår i løbet af garantiperioden, skal man kontakte MSA's kundeservice. Hvis ikke, skal instrumentet tages ud af drift. ALTAIR PRO - brugsanvisning...
Hvis det er påkrævet, kan display-tilslutningerne rengøres med en blød, fnugfri klud. (5) Sæt frontdækslet på igen, og sørg for, at sensor, hornpakning og sensorpakning er monteret korrekt. OBS! Stram ikke skruerne for meget; det kan beskadige kassen. (6) Udskift de 4 skruer. ALTAIR PRO - brugsanvisning...
Kalibrering er påkrævet efter montering af sensor; ellers fungerer instrumentet ikke som forventet, og de personer, hvis sikkerhed afhænger af dette produkt, kan blive udsat for alvorlig fare eller død. (8) Instrumentet SKAL kalibreres som tidligere beskrevet. ALTAIR PRO - brugsanvisning...
0-25 % Vol. Fabriks- Min. Maks. indstillede HØJ STEL Alarm- alarm- alarmset- alarm alarm setpunkt setpunkt punkter *) 25 ppm 100 ppm 1450 CO Steel 75 ppm 200 ppm 1450 10 ppm 15 ppm 19,5% 23,0% ALTAIR PRO - brugsanvisning...
Page 364
Ved bestilling kan der specificeres forskellige alarmsetpunkter. Indstillingerne kan ændres før ® ibrugtagning ved hjælp af tasten og derefter via FiveStar Link -softwaren. OBS! Dette instrument er ikke godkendt til anvendelse i atmosfærer, der indeholder >21% oxygen. ALTAIR PRO - brugsanvisning...
TEKNISKE SPECIFIKATIONER/CERTIFICERINGER 5.2. Certificeringer Produktet ALTAIR PRO overholder følgende direktiver, standarder eller standardiserede dokumenter: Direktiv 94/9/EC (ATEX) : FTZU 06 ATEX 0134 X II 2G EEx ia IIC T4 -20 °C ≤ Ta ≤ +50 °C EN 50 014, EN 50 020...
(normalt temperaturområde*) ±5 ppm eller 20% eller læsning, alt efter hvilken der er størst (udvidet temperaturområde**) Responstid 90% af afsluttende læsning (normalt temperaturområde*). *) normalt temperaturområde 0-40°C **) udvidet temperaturområde -20 til 0°C og 40 til 50°C ALTAIR PRO - brugsanvisning...
Session Antal delte 50 (seneste hændelser) datalog hændelser Datatransmissions- Via MSA infrarød adapter på en pc med metode MSA FiveStar Link-software > version 4.4 Hændelseslog- Alarm - alarmtype - alarmværdi - tid/dato information Alarm nulstil - alarmtype - alarmværdi - tid/dato Cal (bestået/fejlet) - tid/dato...
10041107 ® FiveStar Link -software med IR (valgfri til hændelseslog) 710946 Sensor, O 10046946 Sensor, CO, Steel Mill, H -resistent 10074962 Sensor, CO 711302 Sensor, H 711303 Sensorpakning 10071375 Batteri – CR2 10074132 Clips, hjelm 10073346 ALTAIR PRO - brugsanvisning...
Page 369
NOTATER Notater ALTAIR PRO - brugsanvisning...
Page 370
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 371
Bruksanvisning ALTAIR PRO Engassdetektor Bestillingsnr.: 10079352/00...
Page 373
PRODUSERT AV: 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Produsent eller autorisert importør for Europa MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin bekrefter at produktet MSA ALTAIR PRO er i overensstemmelse med EU-direktiv 94/9/EU (ATEX). Denne deklarasjonen er basert på EUs typegodkjenningssertifikater...
1.2. Ansvar MSA er ikke ansvarlig for tilfeller hvor produktet har blitt bruk ukorrekt eller hvor det er brukt for annen bruk enn det som det er laget for. Valg av apparat og bruken av produktet er alene operatørens ansvar.
Merk oksygenkonsentrasjon! Selv om ALTAIR PRO detekterer opptil 25 % oksygen, er ikke alle versjoner av ALTAIR PRO sertifisert eller godkjent til bruk i luft som inneholder mer enn 21 % oksygen. Utfør funksjons- og alarmtest før hver gang instrumentet tas i bruk Hvis funksjonstesten mislykkes så...
Instrumentet kan påvise opp til 25 % oksygen i luften omkring oss. Imidlertid, alle modellene til instrumentet er kalibrert til og kun tillatte for oksygenkonsentrasjon til opp til 21 %. ALTAIR PRO - Bruksanvisning...
Page 379
Etter at instrumentet er tatt i bruk er endringer kun mulig ved hjelp av MSA ® FiveStar Link programvareversjon 4.4 eller nyere (tilgjengelig som ekstrautstyr; " Beskrivelse av programmet). Hvis luften inneholder høyere gasskonsentrasjoner ignorer instrumentet friskluft oppstart og settes direkte i målemodus etter selvtesten. ALTAIR PRO - Bruksanvisning...
Batteriikonet vises kontinuerlig øverst i høyre hjørne av displayet. Etter hvert som batteriet lades ut, blir ikonsegmentene blanke til bare konturen av batteriikonet er igjen. Hvert batteri-indikatorsegment representerer ca. 1/4 av batteriets totale kapasitet. ALTAIR PRO - Bruksanvisning...
Page 381
Hvor lang drift det er av instrumentdriften når batterivarselet vises beror på lufttemperaturen i omgivelsene (kaldere temperaturer kan redusere batteriets levetid) og antallet og varigheten av alarmer under batterivarselet. Når ALTAIR PRO varsler at det er lavt batterinivå: blinker batterikonturindikatoren høres alarmlyder hvert 30. sekund blinker alarmlampene hvert 30. sekund Batteriet slås av...
Med ALTAIRTM kan du kontrollere konsentrasjonen av de følgende giftige gasser i omgivelsesluften: Karbonmonoksid (CO) Hydrogensulfid (H Altair PRO Detector viser gasskonsentrasjonen i deler per millioner på målesiden. Instrumentet blir værende på denne siden til en annen side er valgt eller til instrumentet slås AV. Merk! Hvis alarmen går når instrumentet brukes som kontrollør av luften,...
Falske oksygenalarmer kan oppstå på grunn av barometriske endringer (høydeendringer) eller ekstreme endringer i omgivelsesluften. Det anbefales at en oksygenkalibrering utføres under temperaturen og trykket som gjelder ved bruk. Pass på at instrumentet er i frisk luft før kalibrering utføres. ALTAIR PRO - Bruksanvisning...
" ". Alarmen kan slås av ved å trykke på testknappen. Merk! Det er ikke tillatt og fortsatt bruke instrumentet! Bruk av instrumentet må opphøre. ALTAIR PRO - Bruksanvisning...
Endre alarmsettpunkter Alarmsettpunkter kan kun endres manuelt under instrumentoppsett, som kan legges inn etter batteriet er satt inn eller tatt ut. (" Fig. 3). ® Alarmsettpunkter kan også endres elektronisk med MSA FiveStar ® LINK programvare. (1) Pass på at instrumentet er slått AV før du fortsetter.
Page 386
" vises. (15) Øk verdien for TWA-alarmen til ønsket verdi er oppnådd ved å trykke på knappen. Når maksimal verdi nås, begynner displayet å telle oppover, fra minimumsverdi. (16) Slipp knappen og vent i 3 sekunder. ALTAIR PRO - Bruksanvisning...
Hvis det ikke er tid for kalibrering, vises timeglasset, antall dager til DAYS kalibrering og " ". (3) Bruker blir bedt om å gi Frisk luft-oppsett (FAS). " ", " " og “ ” vises. ALTAIR PRO - Bruksanvisning...
Page 389
(5) Hvis Frisk luft-oppsett ikke er ønsket, ikke trykk på knappen. Instrumentet fortsetter på ON-sekvensen. (6) Hvis instrumentet var konfigurert for Oksygen, viser det Oksygen-avlesning, %-ikon og batteri-indikator. (7) Hvis instrumentet var konfigurert for en giftig gass, viser det gass-avlesning, ppm-ikon og batteri-indikator. ALTAIR PRO - Bruksanvisning...
Page 390
DRIFT Fig. 4 Slå PÅ instrumentet ALTAIR PRO - Bruksanvisning...
DRIFT 3.3. Giftig gassavlesninger ALTAIR PRO kan kjøpes for å detektere følgende gasser i atmosfæren: Karbonmonoksid (CO) Hydrogensulfid (H Det viser gasskonsentrasjonen i deler per million på målesiden. Instrumentet blir værende på denne siden til en annen side er valgt eller til instrumentet slås AV.
Page 392
STEL-alarmen kan dempes i fem sekunder ved å trykke på knappen når den fortsatt står i alarm. TWA-alarmen låses og vil ikke kunne nullstilles. TWA-verdien kan fjernes. (" Fig. 5 for detaljer.) Se på instrumentet under testmodus for fabrikkinnstilte alarm-settpunkter. ALTAIR PRO - Bruksanvisning...
DRIFT 3.4. Oksygenmålinger ALTAIR PRO Detektor kan kjøpes for å måle konsentrasjonen av oksygen i luft. Verdien som vises er prosent av oksygenvolum i atmosfæren. Høye og lave alarmsettpunkter kan konfigureres til alarm i en hvilken som helst kombinasjon av oksygen: anrikning (mer enn 20,8 %) eller utarming (mindre enn 20,8 %).
åtte timer. Følgende formel brukes til å beregne TWA-verdien: Sum av 1-minutt gassmålinger/480 minutter = DPM TWA-verdi Hvis instrumentet er PÅ i mindre enn 8 timer (480 minutter), stilles balansen av minutt-DPM-verdiene til null. ALTAIR PRO - Bruksanvisning...
((Minutt #1 DPM-verdi) + (Minutt #2 DPM-verdi) +... + (Minutt #15 DPM-verdi)) / (15 minutter) = DPM STEL-verdi Hvis instrumentet er PÅ i mindre enn 15 minutter: er balansen av minuttets DPM-verdier stilt til null og summen deles med 15 minutter ALTAIR PRO - Bruksanvisning...
(1) Trykk på knappen og hold den inne i 3 sekunder. " " og timeglassdisplayet. (2) Fortsett å trykke på knappen i ytterligere to sekunder. Instrumentet slås AV Stålverk-utgaven kan ikke slås AV uten å ta ut batteriet eller bruke MSA FiveStarLINKprogramvare. ALTAIR PRO - Bruksanvisning...
Page 397
DRIFT Fig. 5 Vise instrument data (gjelder ikke Stålverk-utgaven) ALTAIR PRO - Bruksanvisning...
DRIFT 3.8. Datalogging Økt-logg ALTAIR PRO Detector har kapasitet til å ta opp 50 av de siste hendelsene. Hold knappen inne i ett sekund: Instrumentsidene begynner å vises. Hendelser overføres til PC-en i løpet av denne sekvensen hvis: - toppen av instrumentet peker mot den valgfrie IR-mottakerenheten - en PC kjører MSA FiveStar Link-programvare...
(3) Tilfør testgass i instrumentet (mulige testgasser " Del 5). Hvis gass detekteres, vises " " (4) Vent i ca. fem sekunder. En " “ vises i 24 timer for å indikere at selvtesten var vellykket. ALTAIR PRO - Bruksanvisning...
Page 400
øyeblikk, om gasstestslangen var tilkoblet sensor. (5) Gjenta støt-test om nødvendig. (6) Hvis selv-støttesten mislykkes, kalibreres instrumentet (" Del 3.10). (7) Gjenta støt-testen etter kalibreringen. Fig. 6 Utføre støt-testen ALTAIR PRO - Bruksanvisning...
DRIFT 3.10. Kalibrere instrumentet ALTAIR PRO må kalibreres hvis det ikke består en støttest. Under normale forhold anbefaler MSA kalibrering minst hver sjette måned, men mange europeiske land har sine egne retningslinjer. Sjekk lokale forskrifter. For instrumenter som brukes til kontroll av oksygen, må kalibrering utføres i følgende tilfeller:...
Page 402
(8) Hvis nødvendig, gjenta steg (1) til (7). "OK" vises. Hvis ikke vises (" ") og instrumentet må tas ut av bruk. (9) Utfør en selvtest for å bekrefte kalibreringen. Hvis selvtesten er vellykket vises " ". ALTAIR PRO - Bruksanvisning...
Page 404
Kaliberer derfor alltid instrumentet til bruksforholdene. Kalibreringen må alltid utføres i ren, ikke-forurenset luft. ALTAIR PRO er utstyrt med en funksjon der kalibrering kan skje under brukstrykk og/eller -temperatur. For å åpne kalibreringsmodus, pass på at du er i frisk, uforurenset luft.
SNS/ERR Sensor feil informer MSA Instrumentet Lavt batteri Bytt batteri slår seg ikke PÅ *) Hvis feilene oppstår i garantiperioden, vær vennlig å kontakte MSAs kundeservice. Hvis ikke kan instrumentet måtte bli tatt ut av drift. ALTAIR PRO - Bruksanvisning...
Om nødvendig kan displaykoblingene rengjøres med en myk, lofri klut. (5) Skift frontdekslet og pass på at sensoren, hornpakning og sensorpakning sitter riktig. Advarsel! Ikke stram skruene for mye; ellers kan kassen skades. (6) Sett de fire skruene på plass igjen. ALTAIR PRO - Bruksanvisning...
Det må utføres kalibrering etter at en sensor er installert; ellerse vil ikke instrumentet fungere som det skal, og personer som er avhengige av dette produktet for sin egen sikkerhet kan utsettes for alvorlig personskade eller dø. (8) Instrumentet MÅ kalibreres som tidligere beskrevet. ALTAIR PRO - Bruksanvisning...
Page 410
Når du bestiller, kan du be om andre alarminnstillinger. Innstillingene kan endres før igangsetting ved ® hjelp av testknappen, og, deretter, med programmet FiveStar Link programvare. Merk! Dette instrsumentet er ikke godkjent for bruk i luft som inneholder >21 % oksygen. ALTAIR PRO - Bruksanvisning...
Class I, Grupper A, B, C, D Lufttemperatur: -20 °C til +50 °C; T4 Canada Exia Class I, Grupper A, B, C, D Lufttemperatur: -20 °C til +50 °C; T4 Australia Ex ia IIC T4 Lufttemperatur: 50 °C ALTAIR PRO - Bruksanvisning...
±5 dpm eller 20 % eller avlesning, det som er større (utvidet temperaturområde**) Responstid 90 % av endelig avlesning (normalt temperaturområde*). *) normalt temperaturområde 0-40 °C **) utvidet temperaturområde -20 til 0 °C og 40 til 50 °C ALTAIR PRO - Bruksanvisning...
Dataloggingsspesifikasjoner Økt- Antall delte hendelser 50 (de siste forekomstene) katalog Dataoverføringsmetode Via MSA infrarød adapter på PC med MSA FiveStar Link programvare > versjon 4.4 Hendelseslogginformasjon Alarm - Alarmtype - Alarmverdi - Tid/Dato Fjern alarm - Alarmtype - Alarmverdi -...
Nøkkelbelte 10041107 ® FiveStar Link programvare med IR 710946 (valgafritt for hendelseslogging) Sensor, O 10046946 Sensor, CO, Stålverkl, H resistent 10074962 Sensor, CO 711302 Sensor, H 711303 Sensorpakning 10071375 Batteri – CR2 10074132 Klemme, Vernehjelm 10073346 ALTAIR PRO - Bruksanvisning...
Page 415
NOTATER Notater ALTAIR PRO - Bruksanvisning...
Page 416
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 417
Käyttöohjeet ALTAIR PRO yhden kaasun ilmaisin Tilausnro: 10079352/00...
Mine Safety Appliances Company VALMISTAJA: 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA Valmistaja tai Euroopan valtuutettu jälleenmyyjä MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin vakuuttaa, että tuote MSA ALTAIR PRO on neuvoston ATEX-direktiivin 94/9/EY mukainen. Tämä vakuutus perustuu EC-tyyppitarkastustodistukseen...
Page 420
3.7. Laitteen irtikytkentä (OFF)................ 26 3.8. Tietojen keruu ..................28 3.9. Laitteen toiminnan testaukset..............29 3.10. Laitteen kalibrointi ..................31 Huolto ......................... 36 4.1. Vianetsintä ....................36 4.2. Akun vaihtaminen..................37 4.3. Anturin vaihtaminen ................. 38 ALTAIR PRO - Käyttöohjekirja...
Page 421
SISÄLTÖ Tekniset tiedot / hyväksynnät................39 5.1. Tekniset tiedot ..................39 5.2. Hyväksynnät..................... 41 5.3. Testikaasutaulukko................... 42 5.4. Hapen tyypilliset esitystiedot ..............42 5.5. Myrkyllisyyden esitystiedot ............... 42 5.6. Tiedonkeräystiedot ................... 43 Muut tiedot ......................44 ALTAIR PRO - Käyttöohjekirja...
MSA tai valtuutetut henkilöt eivät ole suorittaneet. 1.2. Vastuuta koskevat tiedot MSA ei ota vastuuta silloin, kun laitetta on käytetty epäasianmukaisesti tai sitä ei ole käytetty tarkoitetulla tavalla. Laitteen valitseminen ja käyttö ovat yksinomaan yksittäisen käyttäjän vastuulla. Tuotevastuu sekä MSA:n tekemät laitetta koskevat takuusitoumukset raukeavat, jos laitetta ei ole käytetty, huollettu tai hoidettu tässä...
Anturia ei saa tukkia käytön aikana. Valvo happipitoisuutta Vaikka ALTAIR PRO -yksikkö havaitsee hapen 25% saakka, kaikki ALTAIR PRO- versiot eivät ole sertifioituja tai hyväksyttyjä käytettäviksi ympäristöissä, jotka sisältävät happea enemmän kuin 21%.
Laite on kannettava kaasumittari, joka valvoo ympäröivässä ilmassa ja työpaikalla olevia kaasuja. Laitteesta on saatavana kolmea mallia: hapen valvontaan, rikkivedyn valvontaan ja hiilimonoksidin valvontaan. Laite voi tunnistaa hapen ympäröivästä ilmasta aina 25 %:iin asti. Kaikki laitemallit on kuitenkin kalibroitu ja sallittu korkeintaan 21 %:n happipitoisuudelle. ALTAIR PRO - Käyttöohjekirja...
Page 425
Laitteen käyttöönoton jälkeen muutokset ovat mahdollisia ® vain MSA FiveStar Link -ohjelmiston versiolla 4.4 tai uudemmalla (saatavana optiona; " ohjelmiston kuvaus). Jos ympäröivän ilman kaasupitoisuus on korkea, laite ei huomioi raitisilma-asetusta vaan siirtyy suoraan mittaustilaan itsetestauksen jälkeen. ALTAIR PRO - Käyttöohjekirja...
Akun kunnon ilmaisimen kuvake näkyy näytön oikeanpuoleisessa yläkulmassa. Kun akun lataus on kulunut loppuun, akun kuvakkeen segmentit häviävät, kunnes vain akun kuvakkeen ääriviiva jää jäljelle. Kukin akun ilmaisimen segmentti edustaa suunnilleen 1/4 akun kokonaiskapasiteetista. ALTAIR PRO - Käyttöohjekirja...
Page 427
Laitteen jäljellä olevan toiminnan kesto akun varoituksen aikana riippuu ympäristön lämpötilasta (kylmemmät lämpötilat voivat alentaa akun kestoikää) ja lukumäärästä sekä hälytysten kestosta akun varoituksen aikana. Kun ALTAIR PRO menee akun varoitukseen: akun ääriviivan ilmaisin vilkkuu äänihälytys soi 30 sekunnin välein äänihälytys vilkkuu 30 sekunnin välein...
Taustavalo voidaan aktivoida manuaalisesti painikkeen nopealla painalluksella. Taustavalo pysyy päällä 10 sekunnin ajan. 2.3. Myrkyllisten kaasujen valvonta ALTAIR PRO -laitteella voit valvoa seuraavien myrkyllisten kaasujen pitoisuutta ympäröivässä ilmassa: Hiilimonoksidi (CO) Rikkivety (H Altair PRO -ilmaisin näyttää kaasun pitoisuuden miljoonasosissa (PPM) mittaussivulla.
KUVAUS 2.4. Happipitoisuuden valvonta ALTAIR PRO -laitteella valvotaan ympäröivän ilman happipitoisuutta. Hälytyksen asetusarvot voidaan asettaa rikastumiselle (pitoisuus > 20,8 %) tai kadolle (pitoisuus < 20,8 %). Huomio! Jos hälytys laukeaa, kun laitetta käytetään valvontatarkoituksessa, poistu alueelta välittömästi. Alueelle jääminen kyseisissä olosuhteissa voi aiheuttaa vakavia terveyshaittoja tai johtaa jopa kuolemaan.
Tyhjentynyt akku laukaisee seuraavan hälytyksen: kuuluu merkkiääni, hälytysmerkkivalo vilkkuu, akun alhaisen varauksen merkkivalo vilkkuu ja näyttöön tulee " ". Hälytys voidaan sammuttaa painamalla testipainiketta. Huomio! Laitetta ei saa käyttää enää tämän jälkeen! Laite on poistettava käytöstä. ALTAIR PRO - Käyttöohjekirja...
(3) Käännä laite päälle (ON). Paina ja pidä painiketta 3 sekunnin ajan alas painettuna. näkyy tämän jakson aikana. Steel Mill (Terässulatto) -versiota ei voida kääntää pois päältä (OFF) ® ® irrottamatta akkua tai käyttämällä MSA FiveStar LINK -ohjelmistoa. ALARM " ", "...
Page 432
(14) TWA-asetuspistettä muutetaan painamalla painiketta, kun asetuspiste näkyy. ALARM " ", " " ja" " tulevat näyttöön. (15) Painiketta painamalla lisätään TWA-hälytyspisteen arvoa, kunnes haluttu arvo saavutetaan. Saavuttaessaan maksimiarvon näyttö alkaa laskea uudelleen ylöspäin minimiarvosta. (16) Vapauta painike ja odota 3 sekuntia. ALTAIR PRO - Käyttöohjekirja...
Page 433
KÄYTTÖ Kuva 3 ALTAIR PROn asetus ALTAIR PRO - Käyttöohjekirja...
(1) Paina ja pidä painiketta 3 sekunnin ajan alas painettuna. näkyy tämän jakson aikana. Steel Mill (Terässulatto) -versiota ei voida kääntää pois päältä (OFF) ® ® irrottamatta akkua tai käyttämättä MSA FiveStar LINK -ohjelmistoa. LCDn toimintakoe aktivoi kaikki näytön merkkivalot. Akustiset hälytysäänet, hälytyksen LEDit syttyvät ja värinähälytys käynnistyy.
Page 435
(5) Jos raitisilma-asetuksena on ei haluttu, älä paina painiketta. Laite jatkaa ON-järjestystä. (6) Jos laite on konfiguroitu hapelle (Oxygen), siitä näkyy Happilukema, %-kuvake ja akun merkkivalo. (7) Jos laite on konfiguroitu vaaralliselle kaasulle, siitä näkyy kaasulukema, ppm (miljoonasosa) -kuvake ja akun merkkivalo. ALTAIR PRO - Käyttöohjekirja...
Page 436
KÄYTTÖ Kuva 4 Laitteen päällekytkentä (ON) ALTAIR PRO - Käyttöohjekirja...
KÄYTTÖ 3.3. Vaarallisen kaasun mittaukset ALTAIR PRO voidaan ostaa seuraavien ilmassa olevien kaasujen havaitsemiseen: Hiilimonoksidi (CO) tai Rikkivety (H Se näyttää kaasupitoisuuden miljoonasosina (PPM) mittaussivulla. Laite pysyy tällä sivulla, kunnes valitaan toinen sivu tai laite käännetään pois päältä (OFF). Varoitus! Saavutettaessa vaarallisen kaasun tai hapen hälytystila laitteen...
Page 438
TWA-hälytys voidaan vaientaa viideksi sekunniksi painamalla painiketta sen ollessa vielä hälytyksessä. TWA-hälytys on lukkiutuva eikä sitä voi nollata. TWA-arvo voidaan poistaa. (Katso lähemmin " Kuva 5) Katso laitteen hälytyspisteiden tehdasasetuksia testaustilan aikana. ALTAIR PRO - Käyttöohjekirja...
KÄYTTÖ 3.4. Hapen mittaukset ALTAIR PRO -ilmaisin voidaan ostaa ilmassa olevan happipitoisuuden mittaamiseksi. Arvo näytetään ilmassa olevan hapen prosenttimääränä. Korkean ja matalan hälytyksen asetuspisteitä voidaan konfiguroida hälyttämään missä tahansa happimäärässä: eneneminen (suurempi kuin 20,8%) tai väheneminen (vähemmän kuin 20,8%). Saavutettaessa asetuspiste hälytysjärjestys laitetaan alkuun.
TWA-arvo asetetaan automaattisesti nollaan, kun laite kytketään PÄÄLLE. TWA-arvo lasketaan yli kahdeksan tunnin altistumisajalta. TWA-arvon laskemiseksi käytetään seuraavaa kaavaa: 1 minuutin kaasulukemien summa/480 minuuuttia = PPM TWA -arvo Jos laite on PÄÄLLÄ alle 8 tuntia (480 minuuttia), minuutin ppm-arvojen jäännösmäärä asetetaan nollaan. ALTAIR PRO - Käyttöohjekirja...
((Minuutti #1 PPM-arvo) + (Minuutti #2 PPM-arvoa) +... + (Minuutti #15 PPM-arvoa)) / (15 minuuttia) = PPM STEL -arvo Jos laite on PÄÄLLÄ alle 15 minuuttia: minuutin PPM-arvojen jäännösmäärä asetetaan nollaan ja kokonaisluku jaetaan 15 minuutilla 11) Ajan painotettu keskiarvo (“ ”) ALTAIR PRO - Käyttöohjekirja...
(1) Paina ja pidä painiketta kolmen sekunnin ajan alas painettuna. " " ja tiimalasi tulevat näkyviin. (2) Jatka painamalla painiketta vielä kaksi sekuntia. Laite sammuu. Steel Mill (Terässulatto) -versiota ei voida kääntää pois päältä (OFF) irrottamatta joko akkua tai käyttämättä FiveStar LINK -ohjelmistoa. ALTAIR PRO - Käyttöohjekirja...
Page 443
KÄYTTÖ Kuva 5 Laitetietojen näyttö (ei koske Steel Mill -versiota) ALTAIR PRO - Käyttöohjekirja...
KÄYTTÖ 3.8. Tietojen keruu Istuntoloki ALTAIR PRO -ilmaisin pystyy kirjaamaan 50 viimeisintä tapahtumaa. Pidä painiketta sekunnin ajan: Esiin tulevat laitesivut. Tapahtumat siirretään PC:hen tässä järjestyksessä, jos: - laitteen yläosa osoittaa kohti lisävarusteena olevaa IR- vastaanottolaitetta - PC:ssä on käynnissä MSA FiveStar Link -ohjelmisto - PC FiveStar LINK -ohjelmiston “CONNECT"...
" tulevat näyttöön (3) Syötä testikaasua laitteeseen (mahdolliset testikaasut " kappale 5.3). Jos kaasua havaitaan, tulee näyttöön " " (4) Odota noin viisi sekuntia. 24 tunnin näyttöön tulee A " “ sen merkiksi, että itsetestaus oli onnistunut ALTAIR PRO - Käyttöohjekirja...
Page 446
(5) Toista tarkistustesti tarvittaessa. (6) Jos tarkistustesti epäonnistuu, kalibroi laite (" kappale 3.10). (7) Toista tarkistustesti kalibroinnin jälkeen. Kuva 6 Tarkistustestin suorittaminen ALTAIR PRO - Käyttöohjekirja...
KÄYTTÖ 3.10. Laitteen kalibrointi ALTAIR PRO on kalibroitava, jos se ei läpäise tarkistustestiä. MSA suosittelee kalibrointia normaaleissa olosuhteissa vähintään kuuden kuukauden välein, monilla Euroopan mailla on kuitenkin omat ohjeensa. Tarkista maan oma lainsäädäntö. Happea valvovien laitteiden kalibrointi on suoritettava seuraavissa tapauksissa: jos ilmanpaineessa tapahtuu muutoksia (mukaan lukien korkeuden muutos merenpinnan yläpuolella),...
Page 448
0,25 l/min. (8) Toista tarvittaessa vaiheet (1)–(7). "OK" tulee näyttöön. Muutoin (näyttöön tulee " ") laite on poistettava käytöstä. (9) Vahvista kalibrointi itsetestauksella. Jos itsetestaus onnistuu, näyttöön tulee " ". ALTAIR PRO - Käyttöohjekirja...
Page 449
KÄYTTÖ Kuva 7 Kalibrointi – myrkylliset kaasut ALTAIR PRO - Käyttöohjekirja...
Page 450
Tästä syystä laite on kalibroitava käyttöolosuhteissa. Kalibrointi on suoritettava puhtaassa, saastumattomassa ilmassa. ALTAIR PRO on varustettu toiminnolla, joka mahdollistaa kalibroinnin paine- ja/tai lämpötilakäytössä. Varmista kalibrointitilaan mennessäsi, että olet raikkaassa, puhtaassa ilmassa. (1) Paina painiketta 2 sekuntia.
Page 451
KÄYTTÖ Kuva 8 Kalibrointi – happi ALTAIR PRO - Käyttöohjekirja...
(hälytys – vilkkuva merkkivalo, Poista käytöstä ja vaihda akku. äänihälytys) SNS/ERR Anturivirhe Ota yhteys MSA:han. Laite ei mene Heikko akku Vaihda akku PÄÄLLE *) Jos virhe ilmenee takuuaikana, ota yhteys MSA:n asiakaspalveluun. Muutoin laite on poistettava käytöstä. ALTAIR PRO - Käyttöohjekirja...
Tarvittaessa näytön liittimet voidaan puhdistaa pehmeällä, nukattomalla kankaalla. (5) Laita etukansi takaisin ja varmista, että anturi, äänitorven ja anturin tiiviste ovat kunnolla paikallaan. Varo! Älä ylikiristä ruuveja; muutoin kotelo voi vahingoittua. (6) Laita neljä ruuvia takaisin. ALTAIR PRO - Käyttöohjekirja...
Älä ylikiristä ruuveja; muutoin kotelo voi vahingoittua. (7) Laita neljä ruuvia takaisin. Varoitus! Anturin asennuksen jälkeen on tehtävä kalibrointi; muussa tapauksessa laite ei toimi odotetulla tavalla, jolloin tämän laitteen turvallisuuteen luottavat voivat vammautua tai kuolla. (8) Laite ON kalibroitava edellä kuvatulla tavalla. ALTAIR PRO - Käyttöohjekirja...
0-25 % Vol. Tehtaan Hälytyksen Hälytyksen MATALA KORKEA asettamat STEL minimia- maksimia- hälytys hälytys hälytysarvot*) setuspiste setuspiste 25 ppm 100 ppm 1450 CO teräs 75 ppm 200 ppm 1450 10 ppm 15 ppm 19,5 % 23,0 % ALTAIR PRO - Käyttöohjekirja...
Page 456
Takuu ei kata akkua. Tilausta tehdessäsi voit pyytää eri hälytyksen asetusarvoja. Asetuksia voidaan muuttaa ennen ® käyttöönottoa painikkeen avulla ja sen jälkeen FiveStar Link -ohjelmistolla. Huomio! Tätä laitetta ei ole hyväksytty käytettäväksi ilmassa, jossa on >21% happea. ALTAIR PRO - Käyttöohjekirja...
TEKNISET TIEDOT / HYVÄKSYNNÄT 5.2. Hyväksynnät Euroopan yhteisö ALTAIR PRO -tuote on seuraavien direktiivien, standardien tai standardoitujen asiakirjojen mukainen: Direktiivi 94/9/EC (ATEX) : FTZU 06 ATEX 0134 X II 2G EEx ia IIC T4 -20 °C ≤ Ta ≤ +50 °C...
(normaali lämpötila-alue*) ±5 ppm tai 20% tai lukema sen mukaan kumpiko on suurempi (laajennettu lämpötila-alue**) Vasteaika 90% lopullisesta lukemasta (normaali lämpötila-alue*). *) normaali lämpötila-alue 0-40°C **) laajennettu lämpötila-alue -20 - 0°C ja 40 - 50°C ALTAIR PRO - Käyttöohjekirja...
Tiedonkeräystiedot Istuntotietoloki Yhteisten tapahtumien 50 (viimeisimmät esiintymiset) määrä Tiedonsiirtomenetelmä PCn MSA infrapuna-adapterin kautta käyttäen MSA FiveStar Link -ohjelmiston > versiota 4.4 Tapahtuman lokitiedot Hälytys - hälytystyyppi - hälytyksen arvo - aika/päivämäärä Hälytyksen tyhjennys - hälytystyyppi - hälytyksen arvo - aika/päivämäärä...
® FiveStar Link -ohjelmisto ja IR (valinnainen tapahtuman 710946 kirjaamiseksi) Anturi, O 10046946 Anturi, CO, Steel Mill, H kestävä 10074962 Anturi, CO 711302 Anturi, H 711303 Anturin tiiviste 10071375 Akku – CR2 10074132 Pidike, suojakypärä 10073346 ALTAIR PRO - Käyttöohjekirja...
Page 461
HUOMAUTUKSET Huomautukset ALTAIR PRO - Käyttöohjekirja...
Page 462
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
Page 463
Kezelési utasítás ALTAIR PRO gázdetektor Rendelési szám: 10079352/00...
GYÁRTÓ: 1000 Cranberry Woods Drive Cranberry Township, PA 16066 Egyesült Államok A gyártó vagy európai hivatalos márkaképviselete MSA AUER GmbH Thiemannstraße 1 D-12059 Berlin kijelenti, hogy terméke, az MSA ALTAIR PRO megfelel a 94/9/EC (ATEX) bizottsági irányelv előírásainak. Jelen nyilatkozat az EC-típusú Ellenőrzési minősítésen alapul FTZU 06 ATEX 0134 X FTZU, Ostrava, Cseh Köztársaság, a 94/9/EC ATEX irányelv III.
Page 466
A műszer kikapcsolása ................26 3.8. Adatok naplózása..................28 3.9. A készülék működési tesztje ..............29 3.10. A készülék kalibrálása................31 Karbantartás ...................... 36 4.1. Hibaelhárítás .................... 36 4.2. Az elem kicserélése ................. 37 4.3. Az érzékelő cseréje.................. 38 ALTAIR PRO - Kezelési utasítás...
BIZTONSÁGI ELŐÍRÁSOK Biztonsági előírások 1.1. Szabályos használat Az ALTAIR PRO mérgező gázok illetve gőzök munkahelyi mérésére vagy oxigénszint ellenőrzésére használható hordozható műszer. Kizárólag a környező légtérben található gáz jelzésére, nem pedig koncentrációjának mérésére használatos. Csak szakképzett és arra felhatalmazott szakember végezhet karbantartási és javítási munkálatokat a készüléken.
és egészségét, valamint a szerkezet helyes működését. A készülék kizárólag a meghatározott gáztípus(ok) mérésére használható Az ALTAIR PRO a környező légtérben található gázok mérésére és érzékelésére használatos. Ezért csak olyan gáztípusokhoz használható, melyeket a készülék érzékelni képes.
A készülék a légtérben 25%-os koncentrációig mutatja ki az oxigént. Ennek ellenére a készülék minden változata max. 21%-os oxigén- koncentrációra van kalibrálva, és csak erre a szintre van engedélyezve. ALTAIR PRO - Kezelési utasítás...
Page 471
(opció; " Szoftverleírás). Ha a környezeti levegőben a mérendő gáz koncentrációja magasabb a tiszta levegős alapértéknél, akkor a műszer figyelmen kívül hagyja a Fresh Air Setup-ot (Friss levegős beállítás) és önteszt után közvetlenül mérőüzemmódba lép. ALTAIR PRO - Kezelési utasítás...
Az elem állapotát mutató ikon folyamatosan látható a kijelző jobb felső sarkában. Ahogy az elem merül, az ikon szegmensei eltűnnek, végül csak az elemikon körvonala látszik. Az elem állapotát mutató ikon minden szegmense kb. a teljes elemkapacitás 1/4 részének felel meg. ALTAIR PRO - Kezelési utasítás...
Page 473
A készülék hátralevő működési időtartama a környezeti hőmérséklettől (az alacsony hőmérséklet csökkentheti az elem élettartamát) és a figyelmeztetés alatti riasztások összes időtartamától függ. Amikor az ALTAIR PRO elemkimerülés miatti figyelmeztetés állapotába kerül: az elem körvonalát mintázó kijelző villogni kezd 30 másodpercenként riasztó hangjelzés hallatszik 30 másodpercenként riasztó...
Az ALTAIR PRO segítségével az alábbi gázok légtérben érzékelhető koncentrációja követhető nyomon: Szén-monoxid (CO) Kénhidrogén (H Az Altair PRO detektor a mért értéket milliomod részben (PPM) jeleníti meg. A készülék másik oldal kiválasztásáig vagy kikapcsolásig ezen az oldalon marad. Figyelem! Amennyiben a műszer gázszintfigyelés közben riaszt, haladéktalanul hagyja el a helyiséget.
LEÍRÁS 2.4. Az oxigén koncentrációjának figyelése Az ALTAIR PRO segítségével ellenőrizhető az oxigén koncentrációja a levegőben. A felső riasztási határérték (koncentráció > 20,8%) és az alsó riasztási határérték (koncentráció < 20,8%) gyárilag be van állítva. Figyelem! Amennyiben a műszer gázszintfigyelés közben riaszt, haladéktalanul hagyja el a helyiséget.
LED-ek villogása az elem lemerülésére figyelmeztető kijelző villog a kijelzőn az „ ” (HIBA) üzenet látható. A riasztás a gomb megnyomásával kapcsolható ki. Figyelem! A műszer további használata tilos! A műszert ki kell vonni a használatból. ALTAIR PRO - Kezelési utasítás...
A beállított riasztási küszöbértékek csak manuálisan, a műszer beállítása közben módosíthatók, amely művelet az elem behelyezésével indítható (" 3 ábra). ® A beállított riasztási küszöbértékek elektronikusan, az MSA FiveStar ® LINK szoftverrel is módosíthatók. (1) A művelet megkezdése előtt biztosítsa a műszer kikapcsolt állapotát.
Page 478
(15) A gomb megnyomásával növelje a TWA riasztási küszöbértéket a kívánt érték eléréséig. A maximális érték elérésekor a kijelző visszaáll, és ismét az alsó alapértéktől kezdi a számolást. (16) Engedje el a gombot és várjon 3 másodpercig. ALTAIR PRO - Kezelési utasítás...
Page 479
MŰKÖDTETÉS 3 ábra Az ALTAIR PRO beállítása ALTAIR PRO - Kezelési utasítás...
és percenként felvillan a „ ” (KALIBRÁLÁS) „ ” ( kijelzés a beszabályozás végrehajtásáig. Ha nem esedékes a kalibrálás, akkor a homokóra, a hitelesítésig DAYS hátralevő napok száma és a „ ” (NAPOK) felirat jelenik meg. ALTAIR PRO - Kezelési utasítás...
Page 481
(6) Ha a műszert oxigénre konfigurálták, akkor megjeleníti az oxigén leolvasási értékét, a % ikont és az elemkijelzőt. (7) Ha a műszert mérgező gázra konfigurálták, akkor megjeleníti a gáz leolvasási értékét, a ppm ikont és az elemkijelzőt. ALTAIR PRO - Kezelési utasítás...
Page 482
MŰKÖDTETÉS 4 ábra A műszer bekapcsolása ALTAIR PRO - Kezelési utasítás...
MŰKÖDTETÉS 3.3. Mérgező gáz mérése Az ALTAIR PRO a következő a légkörben levő gázok érzékelésére alkalmas: szén-monoxid (CO) vagy kénhidrogén (H A mért koncentrációt a gáz milliomodrészben (PPM) jeleníti meg. A készülék másik oldal kiválasztásáig vagy kikapcsolásig ezen az oldalon marad.
Page 484
ALARM villogtatva „ ” (ALSÓ) és „ ” (RIASZTÁS) kijelzést jelenít meg és megkezdi az alsó határétékhez tartozó riasztást. A TWA (idősúlyozott átlag) riasztás a gomb megnyomásával öt másodpercre némítható, de közben riasztás állapotában marad. ALTAIR PRO - Kezelési utasítás...
A riasztási küszöbértékek gyári beállításai tesztüzemmódban a műszerről leolvashatók. 3.4. Oxigénmérések Az ALTAIR PRO segítségével mérhető a légtérben levő oxigén koncentrációja. A megjelenített érték az oxigén légtérben levő mennyisége térfogatszázalékban. Felső és alsó riasztási határértékhez tartozó küszöbértékek konfigurálhatók az oxigén bármely kombinációjával kapcsolatos riasztáshoz: dúsulás (több mint 20,8%) vagy...
A műszer bekapcsolásakor a TWA érték automatikusan nullázódik. A TWA érték számítása nyolc órás kitettség alapján történik. A TWA érték számítása a következő képlettel történik: a percenkénti gázleolvasások összege/480 perc = PPM TWA (hosszúidejű átlag) érték ALTAIR PRO - Kezelési utasítás...
Megjelenik a „ ” (TÖRLÉS) jelzés Az érték törlődik 10) Rövid idejű átlagérték („ ”) A STEL érték a műszer által a bekapcsolástól számított értéket mutatja. Ha megjelenik ez az oldal, a törléshez nyomja meg a gombot. ALTAIR PRO - Kezelési utasítás...
” (KI) felirat és a homokóra jelenik meg. (2) Tartsa nyomva a gombot további két másodpercig. A műszer kikapcsol. A Steel Mill változat nem kapcsolható ki az elem eltávolítása vagy a FiveStar LINK szoftver használata nélkül. ALTAIR PRO - Kezelési utasítás...
Page 489
MŰKÖDTETÉS 5 ábra A műszer adatainakmegjelenítése (a Steel Mill változatra nem vonatkozik) ALTAIR PRO - Kezelési utasítás...
MŰKÖDTETÉS 3.8. Adatok naplózása Eseménynapló Az ALTAIR PRO detektor a legutolsó 50 esemény rögzítésére képes. Tartsa nyomva a gombot egy másodpercig: Elkezdődik a műszeroldalak megjelenítése. Az események átvitele a PC-be ezen szekvencia közben történik, ha: - a műszer teteje az opcionális IR interfészre mutat - a PC-n az MSA FiveStar Link szoftver fut - megnyomják a „CONNECT”...
(3) Adagoljon a készülékre tesztgázt (lehetséges tesztgáz-típusokat lásd a " 6 részben). Gáz észlelése esetén „ ” (RENDBEN) jelenik meg. (4) Várjon kb. öt másodpercig. Egy „ ” jelenik meg 24 óra időtartamra azt jelezve, hogy az önteszt sikeres volt ALTAIR PRO - Kezelési utasítás...
Page 492
érzékelőhöz, (5) Ha szükséges, ismételje meg a gáztesztet. (6) Ha a gázteszt nem sikerül, kalibrálja a műszert ("3.10-es rész). (7) A kalibrálást követően ismételje meg a gáztesztet. 6 ábra A gázteszt végrehajtása ALTAIR PRO - Kezelési utasítás...
MŰKÖDTETÉS 3.10. A készülék kalibrálása Az ALTAIR PRO-t kalibrálni kell, ha nem teljesíti a gáztesztet. Normál körülmények között az MSA legalább hathavonkénti kalibrálást ajánl, azonban több európi ország saját előírásokkal rendelkezik. Ellenőrizze a helyi előírásokat. Az oxigénszint figyelésére használt műszerek esetében a kalibrálást az alábbi esetekben kell elvégezni:...
Page 494
Megjelenik az „OK” (RENDBEN) üzenet. Ellenkező esetben („ ” (HIBA)) a készüléket azonnal üzemen kivül kell helyezni. (9) A kalibrálás ellenőrzése érdekében végezze el az öntesztet. Ha az önteszt sikeres, „ ” üzenet jelenik meg. ALTAIR PRO - Kezelési utasítás...
Page 496
A műszert ezért a környezeti feltételeknek megfelelően kell kalibrálni. Ügyeljen arra, hogy a kalibrálást tiszta, nem-szennyezett légtérben hajtsa végre. Az ALTAIR PRO lehetővé teszi a kalibrálást az alkalmazási nyomáson és/vagy hőmérsékleten. A kalibrációs üzemmódba lépéshez friss, szennyeződésmentes levegőben tartózkodjon. (1) Nyomja meg a gombot 2 másodpercig.
Értesítse az MSA-t A műszer nem Alacsony elemfeszültség Cserélje ki az elemet kapcsol be *) Ha a hiba a garanciális időszakon belül jelentkezik, kérjük, forduljon az MSA ügyfélszolgálatához. Egyéb esetekben a készüléket üzemen kivül kell helyezni. ALTAIR PRO - Kezelési utasítás...
(5) Tegye vissza az előlapi burkolatot, ügyeljen rá, hogy az érzékelő, a hangjelzés és az érzékelő tömítése megfelelően a helyükön legyenek. Figyelem! Ne húzza túl a csavarokat; ellenkező esetben a ház sérülhet. (6) Tegye vissza a négy csavart. ALTAIR PRO - Kezelési utasítás...
Az érzékelő beszerelése után kalibrálás szükséges; ellenkező esetben a műszer teljesítménye nem felel meg az elvárásoknak és azok a személyek, akiknek a biztonsága függ tőle, súlyos sérülés vagy halál veszélyének lehetnek kitéve. (8) A műszert az előzőekben leírtak szerint kalibrálni KELL. ALTAIR PRO - Kezelési utasítás...
HATÁRÉR HATÁRÉR küszöb- küszöb- küszö- átlag átlag TÉKNÉL TÉKNÉL érték érték bértékei *) érték) érték) 25 ppm 100 ppm 1450 CO Steel 75 ppm 200 ppm 1450 10 ppm 15 ppm 19,5% 23,0% ALTAIR PRO - Kezelési utasítás...
Page 502
A garancia nem vonatkozik az elemre. A készülék különböző riasztási küszöbértékekkel rendelhető. A beállítás üzembe helyezés előtt a ® gombbal módosítható, azután pedig a FiveStar Link szoftver segítségével. Figyelem! A műszer nem rendelkezik jóváhagyással 21% feletti oxigéntartalmú környezetben történő használatra. ALTAIR PRO - Kezelési utasítás...
MŰSZAKI JELLEMZŐK/TANÚSÍTVÁNYOK 5.2. Tanúsítványok Európai Közösség Az ALTAIR PRO termék megfelel a következő előírásoknak, szabványoknak illetve szabványdokumentációknak: 94/9/EC (ATEX) irányelv : FTZU 06 ATEX 0134 X II 2G EEx IIC T4 -20 °C ≤ Ta ≤ +50 °C EN 50 014, EN 50 020 89/336/EC (EMC) irányelv...
(normál hőmérséklettartomány*) ±5 ppm vagy a leolvasott érték 20%-a, amelyik nagyobb (kibővített hőmérséklettartomány*) Reakcióidő A végkitérés 90%-a (normál hőmérséklettartomány*). *) normál hőmérséklettartomány 0-40°C **) kibővített hőmérséklettartomány -20 és 0°C illetve 40 és 50°C között ALTAIR PRO - Kezelési utasítás...
50 (legutóbbi előfordulások) adatnapló események száma Adatátviteli PC-be épített MSA infravörös adapteren módszer keresztül az MSA FiveStar Link szoftver 4.4 feletti verziójával Eseménynapló Riasztás - Riasztás típusa - Riasztás értéke információ - Idő/dátum Riasztás törlése - Riasztás típusa – Riasztás értéke –...
® FiveStar Link szoftver IR porttal (opcionális az 710946 eseménynaplózáshoz) Érzékelő, O 10046946 Érzékelő, CO, Steel Mill, H -álló 10074962 Érzékelő, CO 711302 Érzékelő, H 711303 Érzékelőtömítés 10071375 Elem – CR2 10074132 Csipesz, védősisak 10073346 ALTAIR PRO - Kezelési utasítás...
Page 507
JEGYZETEK Jegyzetek ALTAIR PRO - Kezelési utasítás...
Page 508
MSA in Europe Northern Europe Eastern Europe Regional Head Office Regional Head Office Netherlands Germany MSA Nederland MSA AUER Kernweg 20, NL-1627 LH Hoorn Thiemannstrasse 1 Phone +31 [229] 25 03 03 D-12059 Berlin Telefax +31 [229] 21 13 40 Phone +49 [30] 68 86-25 99 E-Mail info@msaned.nl...
