5. CABLAGEM

O equipamento deverá ser instalado em conformidade
com a regulamentação nacional pertinente.
O aparelho de ar condicionado deverá utilizar uma linha
de energia separada com a tensão nominal indicada.
A linha de alimentação externa deverá ter ligação à
terra, devendo o respetivo condutor ser ligado ao
condutor de terra das unidades interior e exterior.
A instalação da cablagem deverá ser feita por pessoal
qualificado, de acordo com o diagrama respetivo.
No circuito de energia, deverá ser instalado um
interruptor e um dispositivo de proteção da corrente de
fuga superior a 10mA, conforme a regulamentação.
Assegure-se que posiciona devidamente o cabo de
alimentação e o cabo de sinal para evitar perturbações.
Não ligue a energia sem ter verificado toda a cablagem.
O cabo de alimentação deverá ser do tipo H07RN-F.
NOTA
Tenha em atenção a Diretiva EMC 2004/108/EC.
Para evitar a ocorrência de flutuações durante o arranque
do compressor, são aplicáveis as seguintes condições:
1. A ligação de energia para o ar condicionado deve ser
feita a partir do quadro principal. A linha deve ser de
baixa impedância, normalmente de 32A.
2. Não deverá ligar qualquer outro equipamento nesta linha
de energia.
Especificações de energia
Modelo Tubo
(kBTU/h) Gás Líquido A (Vertical)
12 3/8" 1/4"
18 1/2" 1/4"
24 5/8" 3/8"
30 5/8" 3/8"
36 5/8" 3/8"
40 5/8" 3/8"
42 5/8" 3/8"
48 5/8" 3/8"
60 5/8" 3/8"

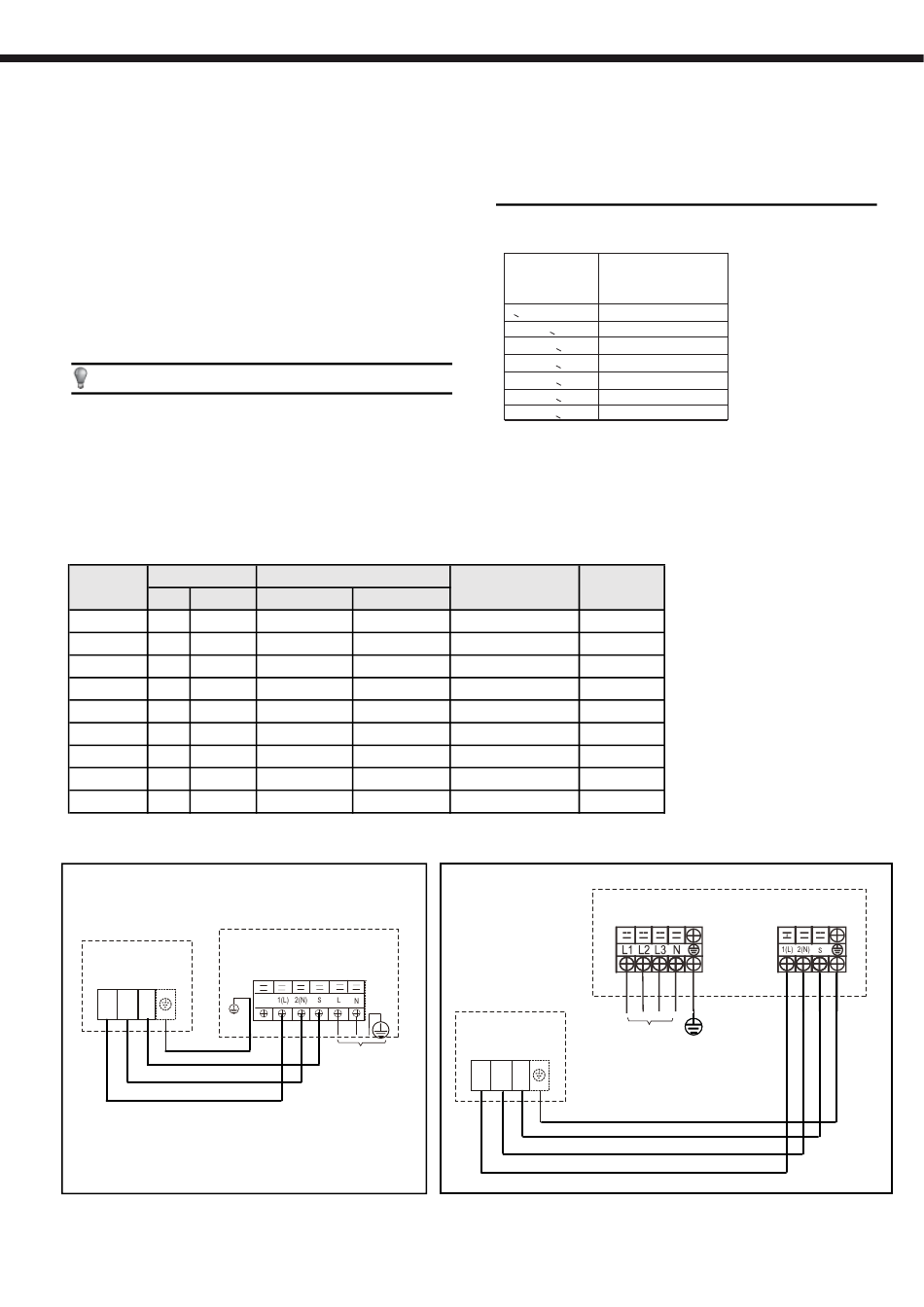

Esquemas de ligação para alimentação e interconexão entre a unidade exterior e a unidade interior:
MUCR-12/18/24/30/36/42-H11
MUCR-H11-I

UNIDAD INTERIOR

L N S
Distância máx (m)
B (Total)
10 25
20 30
25 50
25 50
30 75
30 75
30 75
30 75
30 75
MUER-H11-E

UNIDAD EXTERIOR

230 Vac
50 Hz
3. Caso se apliquem restrições a equipamentos como
máquinas de lavar ou fornos elétrico, consulte o seu
fornecedor de energia sobre a aceitação da instalação.
4. Para detalhes sobre a energia de alimentação, consulte
a placa de características nominais do equipamento.
5. Para qualquer questão, contacte o seu revendedor.
Área em corte transversal nominal mínimo de condutores:
Corrente nominal
do aparelho
(A)
<6
>6 and <10
>10 and <16
>16 and <25
>25 and <32
>32 and <45
>45 and <60
Carga adicional Pré-carga
refrigerante até (m)
12 5
12 5
24 5
24 5
24 5
24 5
24 5
24 5
24 5
MUCR-48/60-H11T
MUCR-H11-I
UNIDAD INTERIOR
L N
S
1(L) 2(N)
240
Área
(mm2)
0.75
1.0
1.5
2.5
4.0
6.0
10.0
MUER-H11T-E
UNIDAD EXTERIOR
400 Vac
50 Hz
