Description du fonctionnement
Ce chapitre explique le principe de fonctionnement du SpeedDigester K-439. Il décrit la structure de
l'appareil et le fonctionnement général de ses unités.
4 1
Principe de fonctionnement
Le SpeedDigester K-439 est un appareil chauffant spécial conçu pour minéraliser des échantillons.
Il peut produire des températures jusqu'à 580 °C. Il permet par exemple une minéralisation de compo-
sants organiques dans un mélange acide sulfurique/catalyseur concentré, appelée minéralisation
Kjeldahl. Pendant le traitement, l'échantillon peut atteindre une température de 370 °C au fond des
tubes. La température maximale de l'échantillon dépend fortement de sa composition, c'est-à-dire
du rapport catalyseur/acide et peut varier durant la minéralisation.

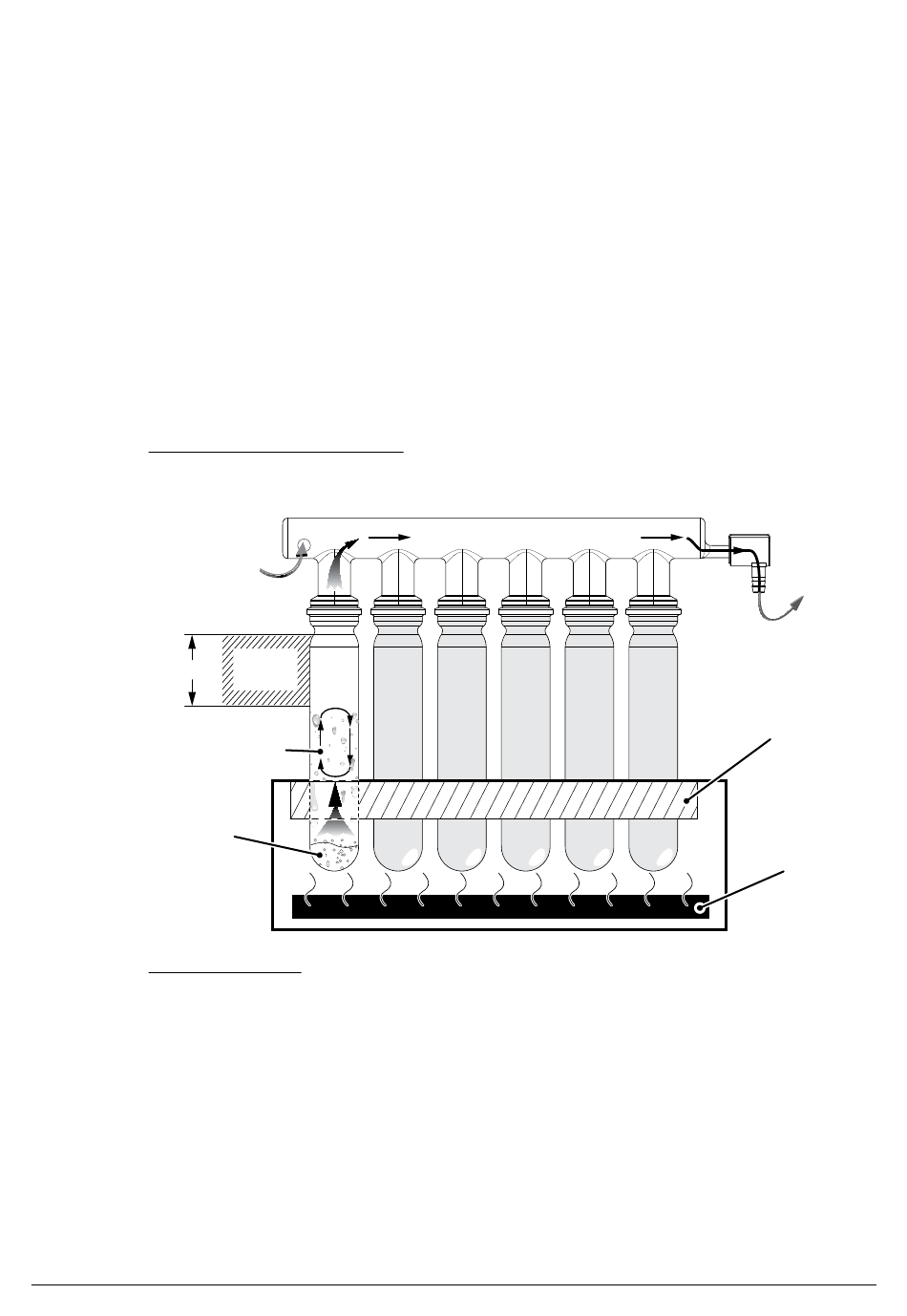

Vue d'ensemble de la minéralisation
Entrée d'air
ambiant
(≈ 5 cm)
Zone de
condensation
Ebullition /
minéralisation
de l'échantillon
Etapes de traitement:
•
Le chauffage infrarouge 1 génère de hautes températures dans l'échantillon.
•
La minéralisation s'opère 2 dans les tubes pendant que l'acide bout de façon constante.
•
Des fumées d'acide chaudes s'élèvent vers la zone de condensation 3. Après le reflux,
•
l'acide redescend jusqu'à l'échantillon et établit un cycle constant.
•
Les fumées résiduelles qui s'échappent dans la zone de condensation sont fortement corrosives (!)
et nocives pour les êtres vivants. Elles doivent être évacuées au moyen d'une unité d'aspiration
présentant un débit approprié (Scrubber B-414 ou trompe à eau) 4.
Remarque
La condensation ne doit pas avoir lieu dans la zone de sécurité, pour éviter une minéralisation des
bagues d'étanchéité. Si la condensation s'effectue trop près du module d'aspiration (par ex. à cause
de la sélection d'une température très élevée), les fumées de minéralisation peuvent s'échapper et
l'échantillon peut se dessécher!
18
Zone de
sécurité
3
2
Evacuation des vapeurs dangereuses
4 Description du fonctionnement
Sortie de vapeur
d'acide vers
l'unité d'aspi-
ration (par ex.
Scrubber)
4
Plaque isolante
(avec argile réfractaire)
Chauffage infrarouge
1
