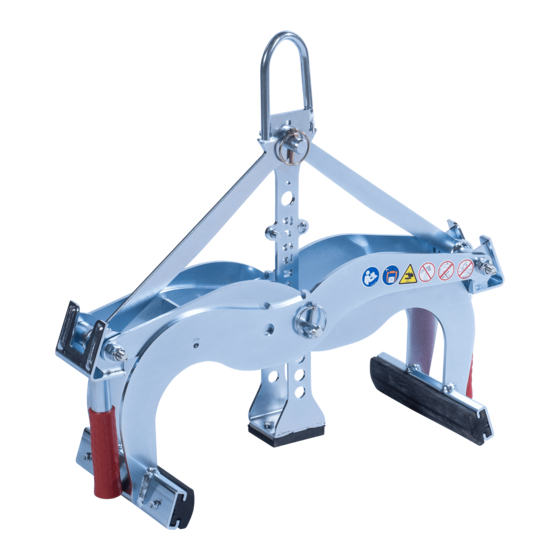

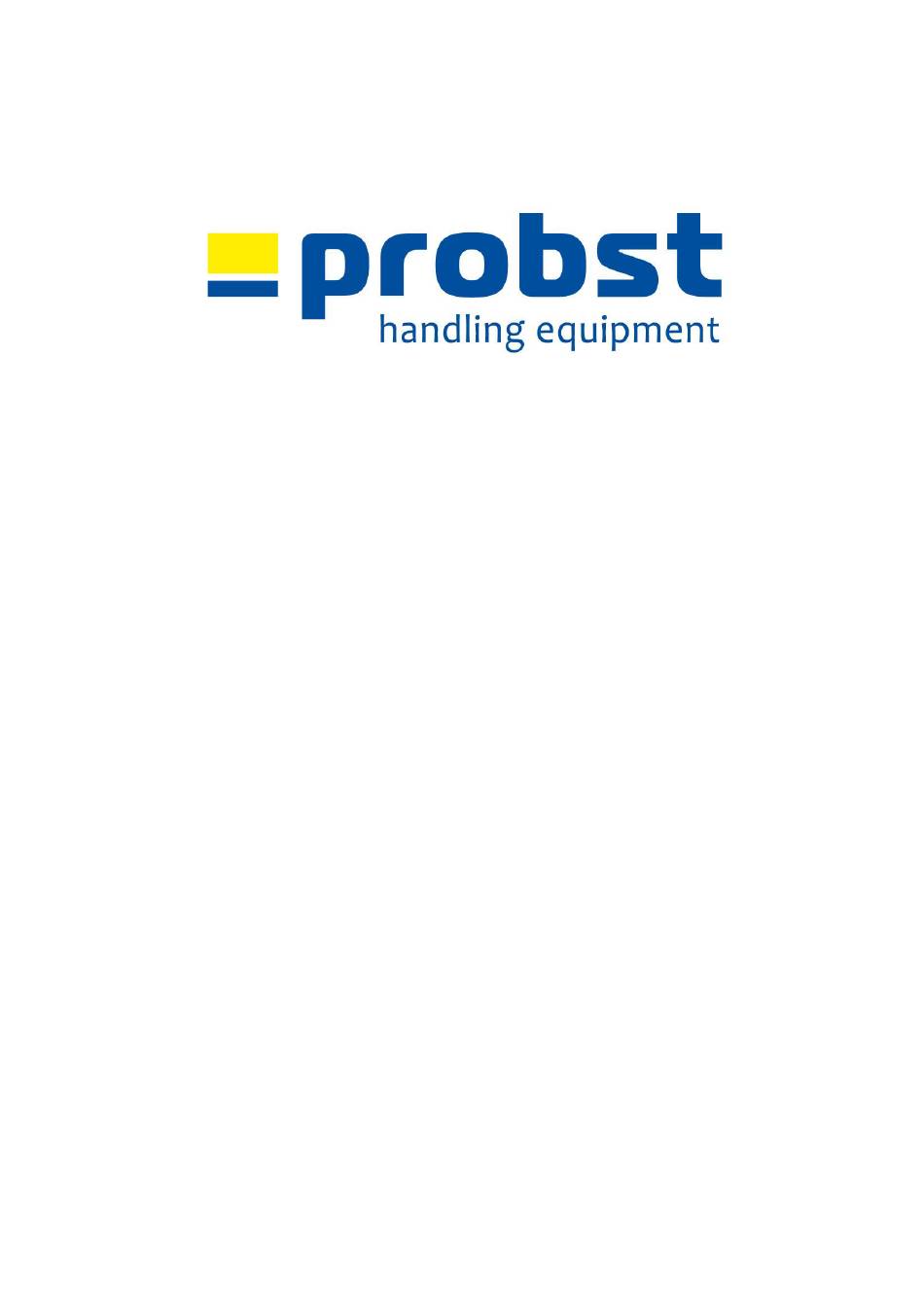

- Page 1 Betriebsanleitung Instructions d'emploi EASYGRIP EXG Rabattengreifer EASYGRIP EXG Pince de manutention DE /FR 5310.0370...
- Page 5 Betriebsanleitung Original Betriebsanleitung EASYGRIP EXG Rabattengreifer 5310.0370...
-
Page 6: Table Des Matières
Greifbereich 2: von 200 mm bis 300 mm (Kennzeichnung Quadrat ) ..........13 5.1.2 Bedienung................................15 Allgemein ............................... 15 Wartung und Pflege .............................. 16 Wartung ................................ 16 Mechanik ............................... 16 Störungsbeseitigung ............................. 17 Reparaturen ..............................18 Prüfungspflicht ............................. 18 Hinweis zum Typenschild ..........................19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 19 5310.0370... -
Page 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 21.12.2017................(M. Probst, Geschäftsführer) 5310.0370... -
Page 8: Sicherheit
Sicherheit 4 / 19 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Page 9: Sicherheitskennzeichnung
Sicherheit 5 / 19 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Page 10: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 19 Persönliche Sicherheitsmaßnahmen ● Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. ● Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ●... -
Page 11: Sicherheit Im Betrieb
Sicherheit 7 / 19 Sicherheit im Betrieb 2.9.1 Allgemeines Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Page 12: Allgemeines
Schlupf oder Kette an ein Trägergerät angehängt (Ladekran, Minibagger, etc.) und kann so maschinell von einer Person bedient werden. Da das Gerät (EASYGRIP EXG Rabattengreifer) mit zwei Handgriffen ausgestattet ist, eignet es sich auch für den manuellen Betrieb (durch zwei Personen). - Page 13 Allgemeines 9 / 19 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: ●...
-
Page 14: Übersicht Und Aufbau
Allgemeines 10 / 19 Übersicht und Aufbau Einhängeöse für Trägergerät Verriegelungshaken (zum Transport des Gerätes ohne Greifgut) Versteckung für Greifbereich Handgriff (für manuellen Betrieb) Gummigreifbacken Steckbolzen mit Klappsplint Handgriff (für manuellen Betrieb) Steckbolzen mit Klappsplint Abb.1 Technische Daten Greifbereich Eintauchtiefe E Backenlänge L Tragfähigkeit Eigengewicht... -
Page 15: Installation
11 / 19 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Mechanische Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Page 16: Einstecktaschen (Optional)
Installation 12 / 19 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Page 17: Einstellungen
Einstellungen 13 / 19 Einstellungen Greifbereichseinstellung Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden. Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände! Greifbereich 1: von 0 mm bis 200 mm (Kennzeichnung Dreieck ) 5.1.1 Für diesen Greifbereich müssen die Dreieck -Kennzeichnungen an den Greifarmen (in der Mitte des ●... - Page 18 Einstellungen 14 / 19 Abb. 2 Abb. 3 ● Nachdem der Greifbereich eingestellt wurde, muss das Gerät wieder mit dem Steckbolzen mit Klappsplint (8) bzw. mit Steckbolzen mit Klappsplint (6) gesichert werden. 5310.0370...
-
Page 19: Bedienung
Bedienung 15 / 19 Bedienung Allgemein ● Das Gerät (EXG) wie beschrieben mit dem Trägergerät verbinden oder für die manuelle Bedienung (durch 2 Personen) an den dafür vorgesehenen Handgriffen anfassen. ● Das Gerät (EXG) mittig auf das Greifgut (z.B. Bordstein) auflegen. ●... -
Page 20: Wartung Und Pflege
Wartung und Pflege 16 / 19 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Page 21: Störungsbeseitigung
Wartung und Pflege 17 / 19 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren (Greifbereichs-Einstellung) Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Page 22: Reparaturen
Wartung und Pflege 18 / 19 Reparaturen ● Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. ● Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. Prüfungspflicht ● Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden (... -
Page 23: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Page 24 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Page 25 Instructions d'emploi Traduction des instructions d'emploi originales EASYGRIP EXG Pince de manutention 5310.0370...
- Page 26 Maintenance et entretien ............................. 17 Maintenance ..............................17 Mechanique ..............................17 Élimination des dérangements ........................18 Réparations ..............................19 Devoir de contrôle ............................19 Informations concernant la plaque signalétique ..................20 Remarque concernant la location/le prêt des engins PROBST ..............20 5310.0370...
-
Page 27: Ce-Déclaration De Conformité
Sécurité des machines ― Distances de sécurité empêchant les membres supérieurs et inférieurs d'atteindre les zones dangereuses. Personne autorise pour EC-documentation: Nom: J. Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire: Erdmannhausen, 21.12.2017................(Martin. Probst, Gérant) -
Page 28: Sécurité
Sécurité 4 / 20 Sécurité Consignes de sécurité Danger de mort! Désigne un danger. En cas de non-respect, risque de décès ou de blessures graves. Situation dangereuse ! Désigne une situation dangereuse. En cas de non-respect, risque de blessures ou de dommages matériels. Interdiction ! Désigne une interdiction. -
Page 29: Signalisation De Sécurité
Sécurité 5 / 20 Signalisation de sécurité PANNEAUX D’INTERDICTION Symbole Signification Réf. : Taille : 2904.0213 30 mm Interdiction de saisir des objets coniques. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Ne jamais se placer sous une charge suspendue. 2904.0209 50 mm Danger de mort ! - Page 30 Sécurité 6 / 20 5310.0370...
-
Page 31: Mesures De Sécurité Personnelle
Sécurité 7 / 20 Mesures de sécurité personnelle Chaque opérateur doit avoir lu et assimilé la notice d’instructions de l’appareil, ainsi que les règles de sécurité. L'appareil et tous les appareils sur et dans lesquels l'appareil est monté ne peuvent être utilisés que par des personnes dûment mandatées, qualifiées et habilitées. -
Page 32: Sécurité En Cours De Fonctionnement
Sécurité 8 / 20 Sécurité en cours de fonctionnement 2.9.1 Généralités ● Ne travailler avec l’engin qu’à proximité du sol. Il est interdit de faire passer l’engin au-dessus des personnes. ● En règle générale, il est interdit de stationner sous une charge suspendue. Danger de mort ! ●... -
Page 33: Généralités
à l’aide d’une chaîne ou d’une sangle, et peut donc être manœuvré par une seule personne. L’appareil (EASYGRIP EXG pince de manutention pour plaques) est équipé de deux poignées et peut donc également être manœuvré manuellement (par deux personnes). - Page 34 Généralités 10 / 20 NON AUTORISÉ ACTIVITES: Toute modification effectuée sur l’appareil de la propre autorité de l’utilisateur ainsi que l‘emploi par ce dernier de dispositifs auxiliaires éventuellement réalisés par lui-même, représentent un risque de danger corporel ou mortel et sont, en conséquence, fondamentalement interdits!! S’assurer que les largeurs d’ouverture et la charge admissible/capacité...
-
Page 35: Vue D´ensemble Et Structure
Généralités 11 / 20 Vue d´ensemble et structure Œillet d’accrochage pour engin porteur Crochet de blocage (pour transporter l’appareil sans charge) Système de réglage de l’ouverture Poignée (en cas de manutention manuelle) Mâchoires en caoutchouc Goupille de sécurité Poignée (en cas de manutention manuelle) Goupille de sécurité... -
Page 36: Installation
Installation Montage sur l’appareil porteur N’utiliser que des accessoires Probst d’origine, en cas de doute prendre contact avec le fabricant. La charge admissible de l’appareil porteur /engin de levage ne doit pas être dépassée par la charge de l’appareil et des appareils rapportés (moteur vireur, poches à emboîter, etc.) ainsi que par la charge supplémentaire des objets à... -
Page 37: Fourreaux (En Option)
Installation 13 / 20 4.1.3 Fourreaux (en option) ● Afin d’assurer une liaison entre le chariot élévateur et le fourreau, il faut introduire les fourches du chariot dans les fourreaux et les bloquer, soit par l’intermédiaire de vis de blocage positionnées dans un perçage à... -
Page 38: Installation Et Commande
Installation et Commande 14 / 20 Installation et Commande Réglage de l’ouverture Il faut d’abord régler l’ouverture adaptée avant de soulever et de déplacer une charge. Prudence lors du réglage de l’ouverture. Risque de blessures aux mains ! Position d’ouverture 1 : de 0 mm à 200 mm (repère triangulaire ) 5.1.1 Pour régler cette position d’ouverture, les repères triangulaires ... - Page 39 Installation et Commande 15 / 20 Abb. 2 Abb. 3 ● Une fois que l’ouverture a été réglée, l’appareil doit à nouveau être sécurisé en utilisant la goupille de sécurité (8) et la goupille de sécurité (6). 5310.0370...
-
Page 40: Maniement
Maniement 16 / 20 Maniement Généralités ● Accrocher l’appareil (EXG) à l’engin porteur comme décrit, ou utiliser les poignées prévues à cet effet en cas de manœuvre manuelle (par 2 personnes). ● Positionner l’appareil (EXG) au centre du matériau qui doit être déplacé (par ex. bordure). ●... -
Page 41: Maintenance Et Entretien
Maintenance et entretien 17 / 20 Maintenance et entretien Maintenance Pour que l´appareil fonctionne parfaitement, pour assurer sa sécurité de fonctionnement et une longue durée de vie, il est impératif d’effectuer les opérations de maintenance spécifiées dans le tableau ci- dessous aux intervalles prescrits. -
Page 42: Élimination Des Dérangements
Maintenance et entretien 18 / 20 Élimination des dérangements DÉRANGEMENT CAUSE DÉPANNAGE La force de serrage est insuffisante, la charge glisse. (optional) ● ● Les mâchoires sont usées. Remplacer les mâchoires. (optional) ● ● La charge est supérieure à celle Réduire la charge autorisée. -
Page 43: Réparations
Maintenance et entretien 19 / 20 Réparations Seul un personnel disposant des connaissances et des compétences nécessaires est autorisé à effectuer des réparations sur l´appareil. Avant la remise en service, faire contrôler l’appareil par un expert. Devoir de contrôle ●... -
Page 44: Informations Concernant La Plaque Signalétique
Exemple: Remarque concernant la location/le prêt des engins PROBST Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) ! - Page 45 (signée et revêtue de votre cachet) 1) par email à: service@probst-handling.de / par fax ou par courier. Opéateur: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Modèle:...
- Page 46 ÖW 190 - 312 Tragfähigkeit: 550 [kg] GW 200 - 300 Carrying Capacity: 550 [kg] / (1212 [lbs.]) Easygrip EXG Bei Änderungen Rücksprache TB ! Gewicht: 12,3 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung!
- Page 47 30320150 30320152 43101126 36370048 Bei Änderungen Rücksprache TB ! Gewicht: 12,3 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Easygrip EXG Erst. 25.2.2013 Ralf.Northe Gepr. Blatt Artikelnummer/Zeichnungsnummer E53100370 Kunde: Urspr. Ers. f. Ers. d.
- Page 48 A53100370 EXG 29040629 Auf beiden Seiten / on both sides 29040056 Erstellt/Created: Zuletzt geändert/Last changed: V2 Blatt / Sheet: 1 / 1 14.10.2016 / Krasnikov, Igor 14.11.2019 / Simon, Swen Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes. Some of pictures may be optional equipment of the device.
