––– PHASE 3 –––
3.1 - CONTRÔLES AVANT L'INSTALLATION
Important ! – Avant de procéder à l'installation, il faut vérifier si ce modèle
de moteur est adapté aux caractéristiques du volet roulant à automatiser
et s'il est compatible avec l'environnement de l'installation. Effectuer les
verifications suivantes :
• 01. Définir le matériau de votre volet roulant.
02. Calculer la surface du volet roulant (longueur x hauteur = m
03. Reporter les données dans le Tableau A et vérifier si le code de
votre moteur tubulaire correspondant est reporté.
ATTENTION ! – Si le moteur n'est pas approprié, arrêtez l'instal-
lation et contactez le service d'Assistance Technique.
Tableau A
2,8
Matériaux
Bois
PVC / Aluminium
longueur caisson
3
45 mm (minimum)
(votre mesure...)
5
45 mm!
3 – Français
......?)
2
Max. m
2
5
5,6
10
RM 3017
––
RM 3017
45 mm (minimum)
(mesure maximum)
(mesure minimum)

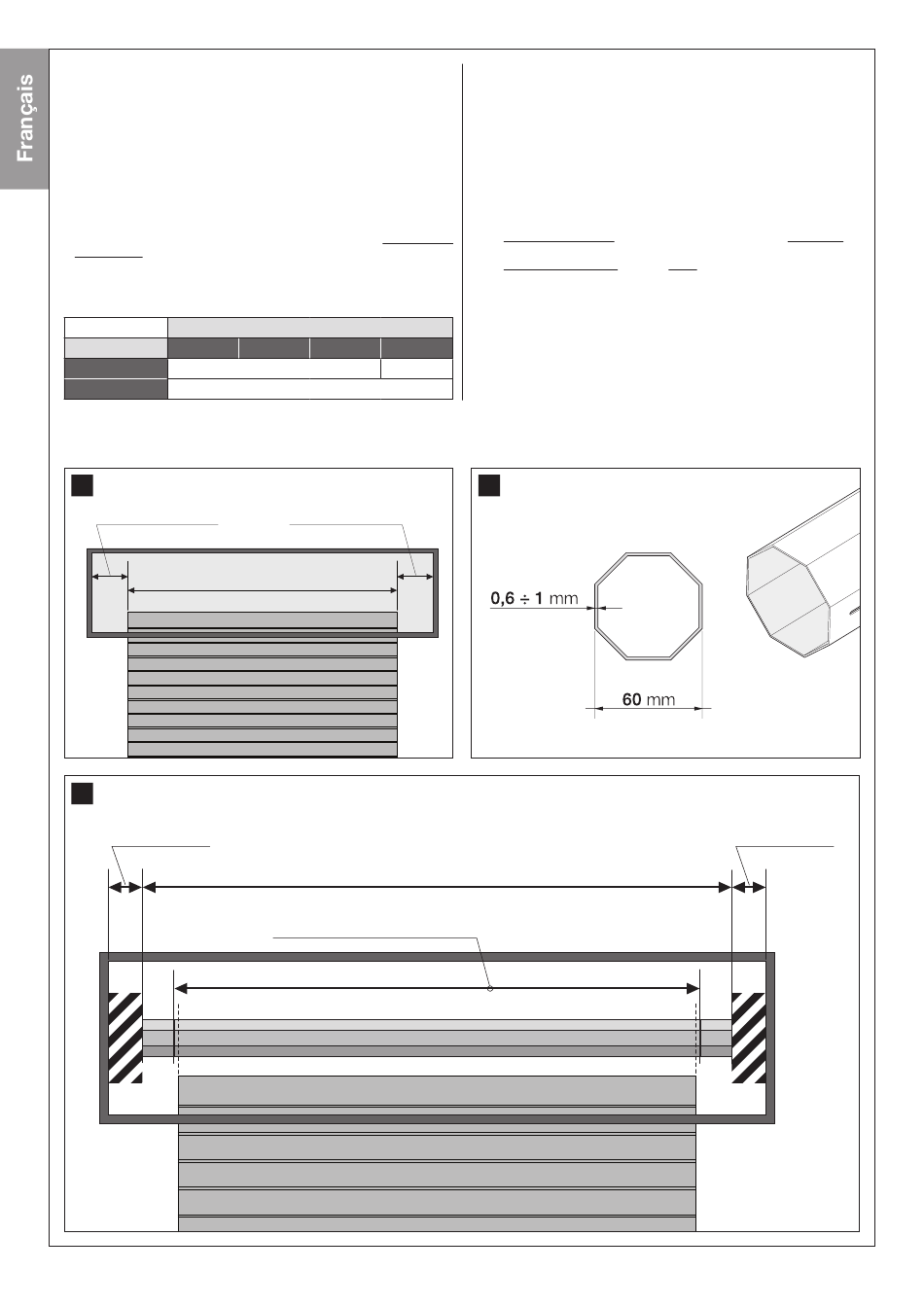

3.1.1 - Avertissements
• Ce moteur tubulaire peut automatiser un volet roulant si la longueur du
caisson d'enroulement (logement fermé contenant le tube d'enroule-
ment et qui se trouve au-dessus de la fenêtre) est supérieur de 90 mm
par rapport à la largeur du volet roulant (fig. 3).
• Le moteur tubulaire doit être monté exclusivement à l'intérieur d'un tube
d'enroulement en tôle métallique, de section octogonale, avec diamètre
du cercle inscrit de 60 mm et une épaisseur de la tôle comprise entre
0,6 et 1 mm (fig. 4).
• La longueur du tube d'enroulement doit être calculé en faisant attention
aux limites minimum et maximum suivantes conseillées :
– la longueur minimum doit être si possible légèrement supérieure à
la longueur du volet roulant à automatiser ;
– la longueur maximum doit être égale à la longueur intérieur du
caisson moins 90 mm.
Assurer 45 mm pour chaque extrémité du tube (fig. 5).
Précisions relatives à la capacité de soulèvement du Kit
RMKIT AXS 3017
Il faut noter que le kit RMKIT AXS 3017 permet la motorisation
d'un volet roulant dont le tablier pèse 55 kg maximum pour une
hauteur de 2500 mm maximum. Ces capacités de soulèvement ne
prennent pas en compte d'éventuels frottements excessifs.
4
45 mm!
