Notice d'installation NICE Hyppo Kit 7024

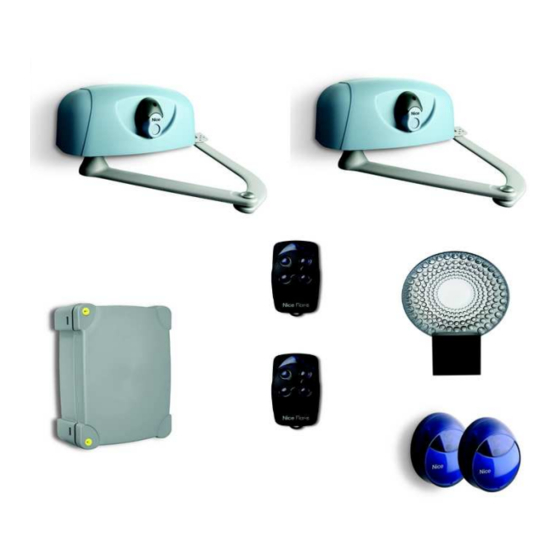

Le Kit comprend :

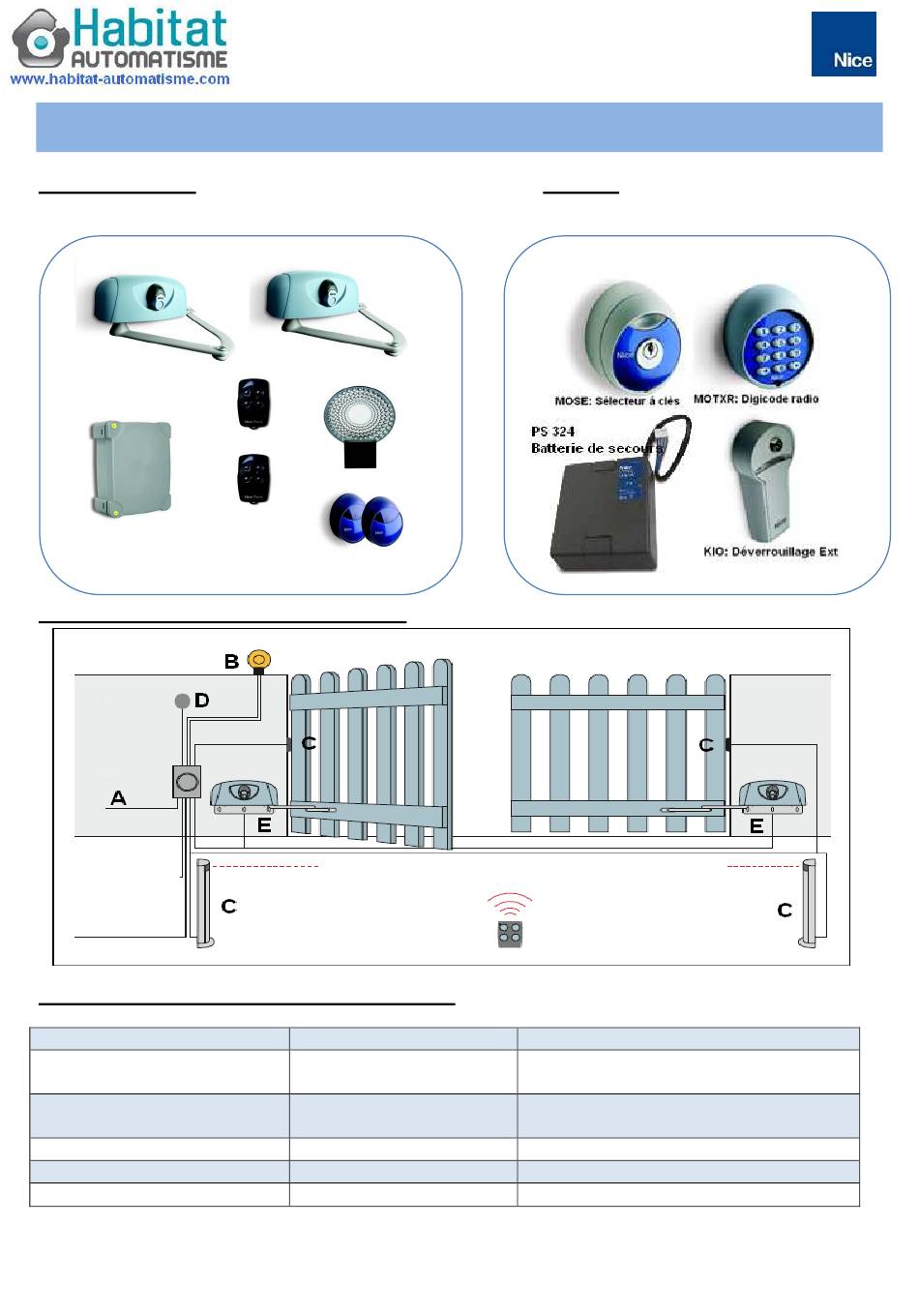

Schéma de principe d'une installation :
Connexions électriques ce qu'il faut prévoir :
Connexion
A ligne d'alimentation
électrique
B Lampe clignotante
antenne
C Photocellules
D sélecteur à clés
E Moteurs
Toute reproduction partielle ou totale est interdite, sans l'autorisation de habitat-automatisme.com
Type de câble
U1000 RV2 3x1.5mm²
U1000 RV2 3x2.5mm²
HO5 VVF 2x0.75mm²
RG58 câble coaxial
AWG 2x0.6mm²
AWG ou HO5VVF 2x0.5mm²
HO7RNF 5x1.5mm²
Option :
Longueur maximum admise
50 mètres
100 mètres
20 mètres
5 mètres
20 mètres
20 mètres
20 mètres
Publicité
Manuels Connexes pour Nice Hyppo 7024
Sommaire des Matières pour Nice Hyppo 7024
- Page 1 Notice d’installation NICE Hyppo Kit 7024 Le Kit comprend : Option : Schéma de principe d’une installation : Connexions électriques ce qu’il faut prévoir : Connexion Type de câble Longueur maximum admise A ligne d’alimentation U1000 RV2 3x1.5mm² 50 mètres électrique...
- Page 2 Limites d’utilisation du HYPPO 7024 : Le bras HYA12, plus long permet d’accroitre les capacités de l’Hyppo Toute reproduction partielle ou totale est interdite, sans l’autorisation de habitat-automatisme.com...
- Page 3 Toute reproduction partielle ou totale est interdite, sans l’autorisation de habitat-automatisme.com...
- Page 4 Toute reproduction partielle ou totale est interdite, sans l’autorisation de habitat-automatisme.com...
- Page 5 Toute reproduction partielle ou totale est interdite, sans l’autorisation de habitat-automatisme.com...
- Page 6 Programmation de la centrale MC 824 H Avant toute programmation, positionner les moteurs à mi-course 1) Une fois le câblage réalisé, mettez sous tension 230 volts, depuis le tableau de protection. Les témoins L1 et L2 clignotent lentement 2) Faire reconnaitre les dispositifs de sécurités (photocellules et stop). MEME SI AUCUN DISPOSITIF DE SECURITE N’A ETE INSTALLE.
-
Page 7: En Aucun Cas La Notice Simplifiée Ne Peut Remplacer La Notice Fournie Avec Le Produit
Reset : Si vous avez besoin d’effacer la programmation enregistrée, faire un appui simultané de 3 secondes et recommencer la procédure de reconnaissance paragraphe 2) Mémorisation des télécommandes : En aucun cas la notice simplifiée ne peut remplacer la notice fournie avec le produit Toute reproduction partielle ou totale est interdite, sans l’autorisation de habitat-automatisme.com...
