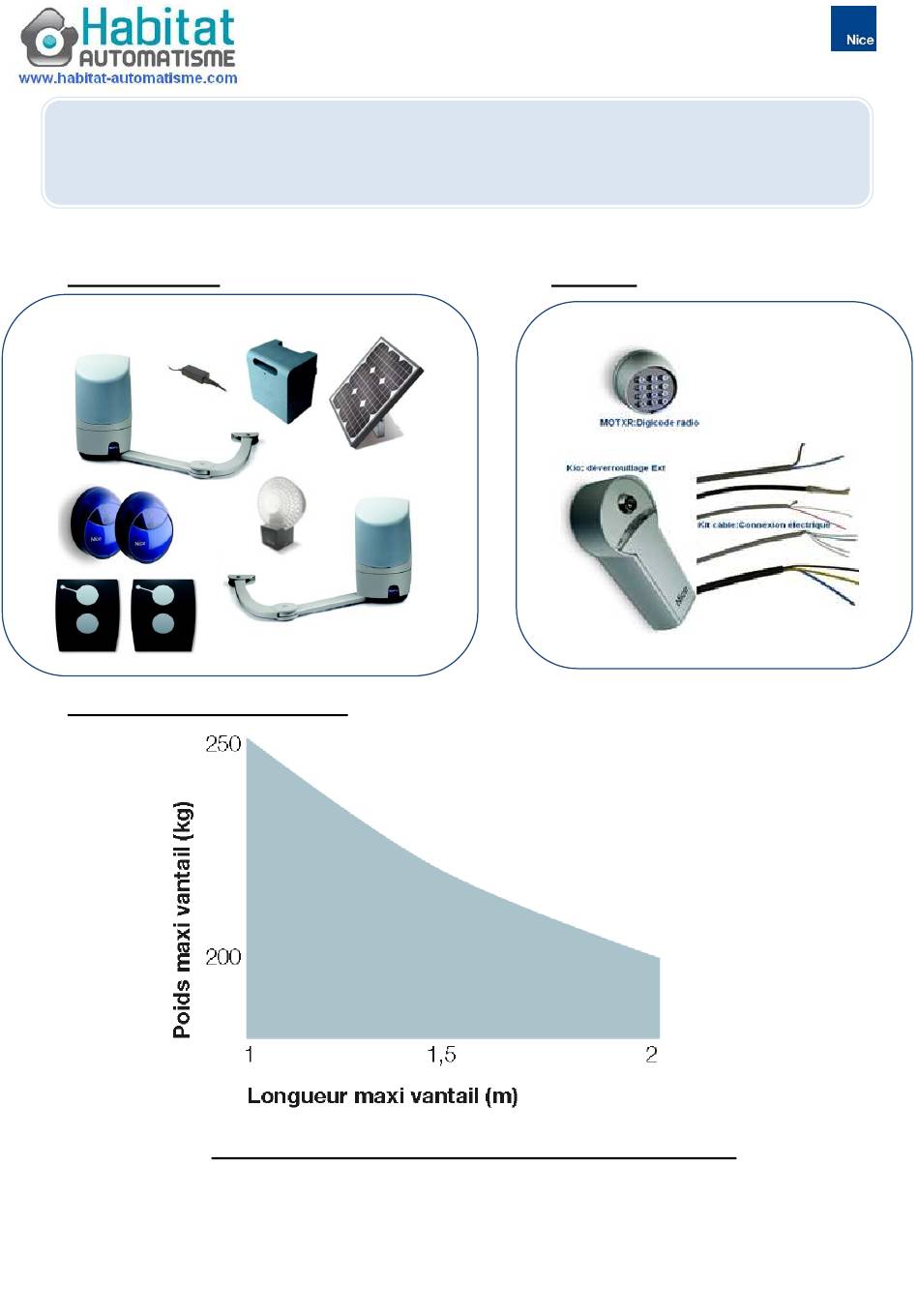

Notice d'installation simplifiée de l'automatisme de portail battant
NICE PopKit Solémyo

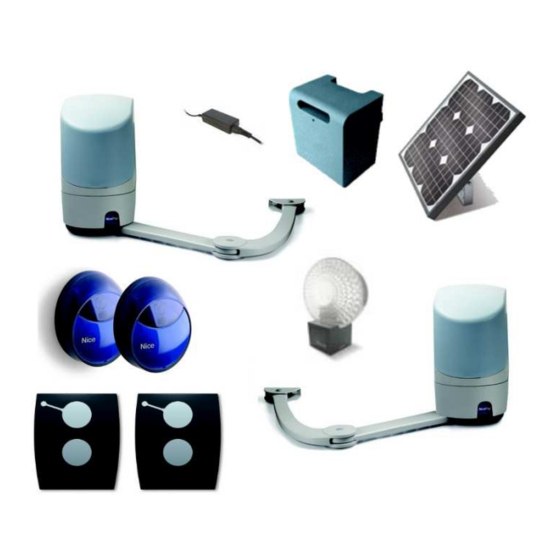

Le Kit comprend :
Options :
1) Limites d'utilisation du PopKit
La longueur maximum conseillée est de 180 cm / vantail
Toute reproduction totale ou partielle est interdite, sans l'autorisation d'habitat-automatisme.com
Publicité
Manuels Connexes pour Nice PopKit
Sommaire des Matières pour Nice PopKit
- Page 1 Notice d’installation simplifiée de l’automatisme de portail battant NICE PopKit Solémyo Le Kit comprend : Options : 1) Limites d’utilisation du PopKit La longueur maximum conseillée est de 180 cm / vantail Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 2 Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 3 Connexion Type de câble Longueur maximum admise A ligne d’alimentation Câbles fournis dans le kit d’alimentation 5 mètres électrique solaire NICE Solemyo B Lampe clignotante HO5 VVF 2x0.75mm² 20 mètres antenne RG58 cable coaxial 20 mètres (conseillé 5 mètres) C Photocellules AWG 2x0.6mm²...
- Page 4 3) Outillage nécessaire 4) Fixations Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 5 5) Montage de l’automatisme : Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 6 Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 7 Après avoir monté provisoirement le bras (ne pas bloqué la vis) (fig8), sur le moteur Mettre en position le motoréducteur, sur son support. Monter le bras secondaire et la demi-lune d’entrainement du portail. Avec la clé déverrouiller le moteur, et déployer le bras articulé au maximum contre le portail.
- Page 8 L’automatisme étant toujours libre, amener manuellement le portail en position d’ouverture maximum souhaitée. Présenter la butée d’arrêt sous le motoréducteur, et la bloquer en position avec une ou 2 vis. (fig 13 A) Démonter ensuite la vis de maintient du bras articulé sous le moteur, présenter le carter de protection et bloquer l’ensemble modérément.
- Page 9 6) Pose des cellules Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 10 7) Pose du gyrophare : Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 11 8) Montage du kit d’alimentation solaire SOLEMYO Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 12 10) Orientation du panneau photovoltaïque Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
- Page 13 11) Raccordement électrique du kit d’alimentation solaire Solemyo Une fois le panneau photovoltaïque connecté au bloc batterie, contrôler que le témoin de charge émet un double clignotement rouge, toute les 5 secondes. Si ce n’est pas le cas, inversé la polarité des fils du panneau solaire sur la fiche de raccordement au bloc batterie.
- Page 14 12 ) Schéma de connexion électrique de la logique de commande La logique de commande POA1/A, est dotée d’une nouvelle fonction « Economie d’énergie ». Cette fonction appelée Stand-By, fait que l’automatisme, 60 secondes après la dernière manœuvre se met au repos.
- Page 15 13)Programmation de la centrale POA1, recherche des fins de courses : Mettre les deux battants à mi-course manuellement Appuyer sur P2, les 2 moteurs devront partir en ouverture (sur environ 20 cm seulement) Si toutefois ile partent en fermeture appuyer sur P2 pour stopper la manœuvre. Pour inverser le sens des moteurs, inverseur les fils + et –...
- Page 16 14) Mémorisation des télécommandes : Le récepteur radio dispose de 4 canaux : canal = ouverture totale *2éme canal= ouverture partielle canal = ouverture seul *4éme canal= fermeture seul • Programmation ouverture totale : Pour mémoriser votre télécommande faire 1 appui court sur le bouton de programmation RADIO. La led radio va clignoter au rythme d’une fois par seconde pendant 10 secondes.
- Page 17 16) Programmation en mode refermeture semi-automatique : L’automatisme est programmé d’usine pour une fermeture automatique, c'est-à-dire 1 appui sur le bouton de télécommande, provoque l’ouverture, après une temporisation la refermeture est automatique. Le mode semi-automatique, fonctionne par séquence, 1 appui sur la télécommande provoque l’ouverture, sans refermeture du portail, il faut de nouveau faire un appui sur le même bouton pour commander la fermeture.
- Page 18 Utilisation du bras spécial POP : En aucun cas la notice simplifiée, ne peut remplacer, la notice détaillée fournie avec le produit Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
