Tenneker TC-Barrel II Manuel De L'utilisateur page 85

Vagn 1x
Eldbox 1x
Skruv M6x12 6x
Bricka M6 2x
Mutter M6 2x

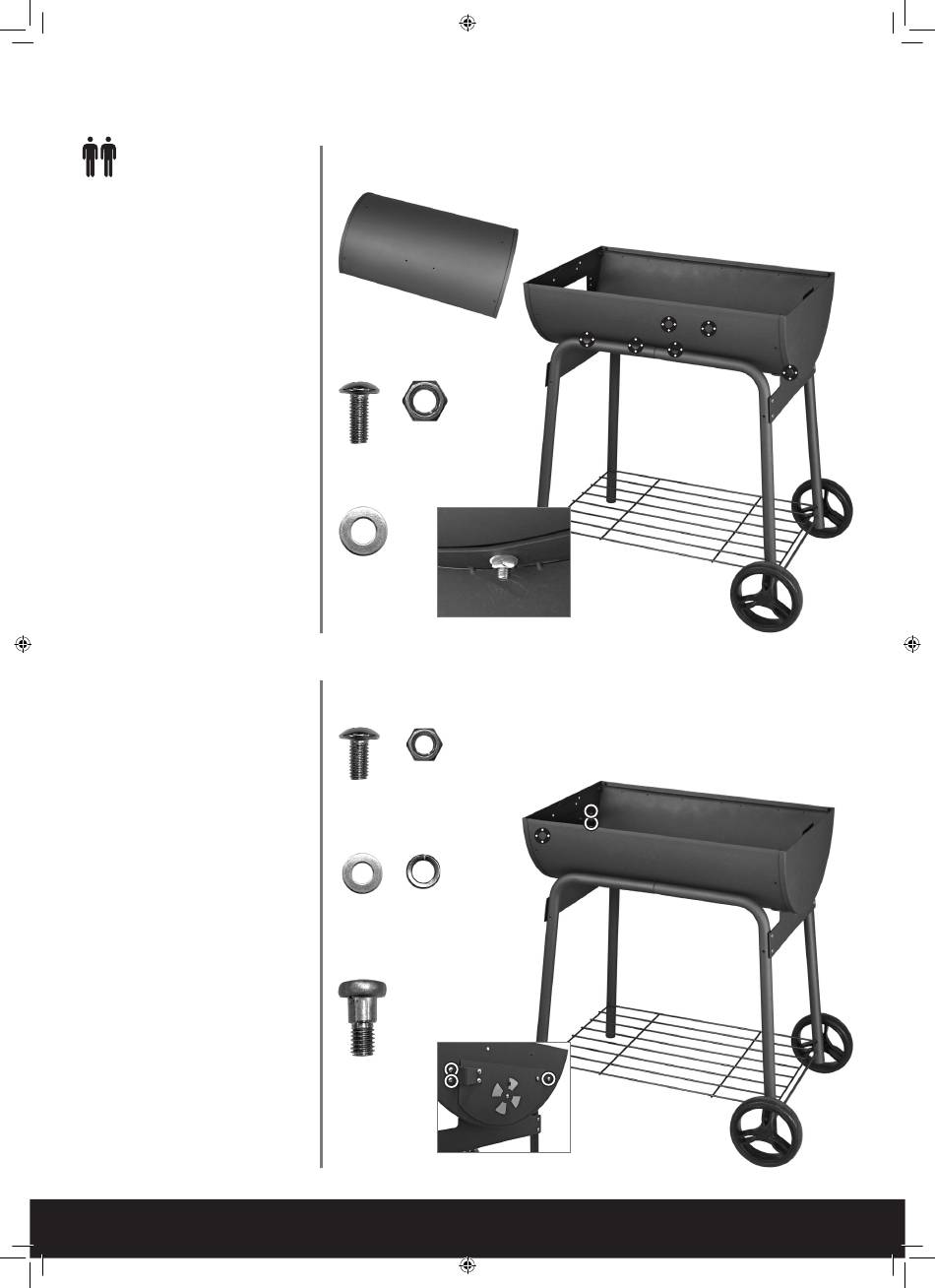

Fäst askboxen i nitmuttrarna på
benen med 4 M6x12 skruvar.
Fäst eldboxen i benfästet med
2 M6x12 skruvar, 2 M6 brickor och
2 M6 muttrar.
Asklucka 1x
Skruv M6x15 1x
Skruv M5x10 2x
Bricka M5 2x
Fjäderbricka M5 2x
Mutter M5 2x
Fäst den monterade askluckan i
eldboxen från utsidan med 2 M5x10
skruvar, 2 M5 brickor, 2 M5 fjäder-
brickor och 2 M5 muttrar.
Fäst M6x15 skruven i eldboxen så
att askluckan kan hakas fast i den.
7
1x
Eldbox
6x 2x
M6x12 M6
2x
M6
8
2x 2x
M5x10 M5
2x 2x
M5 M5
1x
M6x15
SVENSKA | 85
