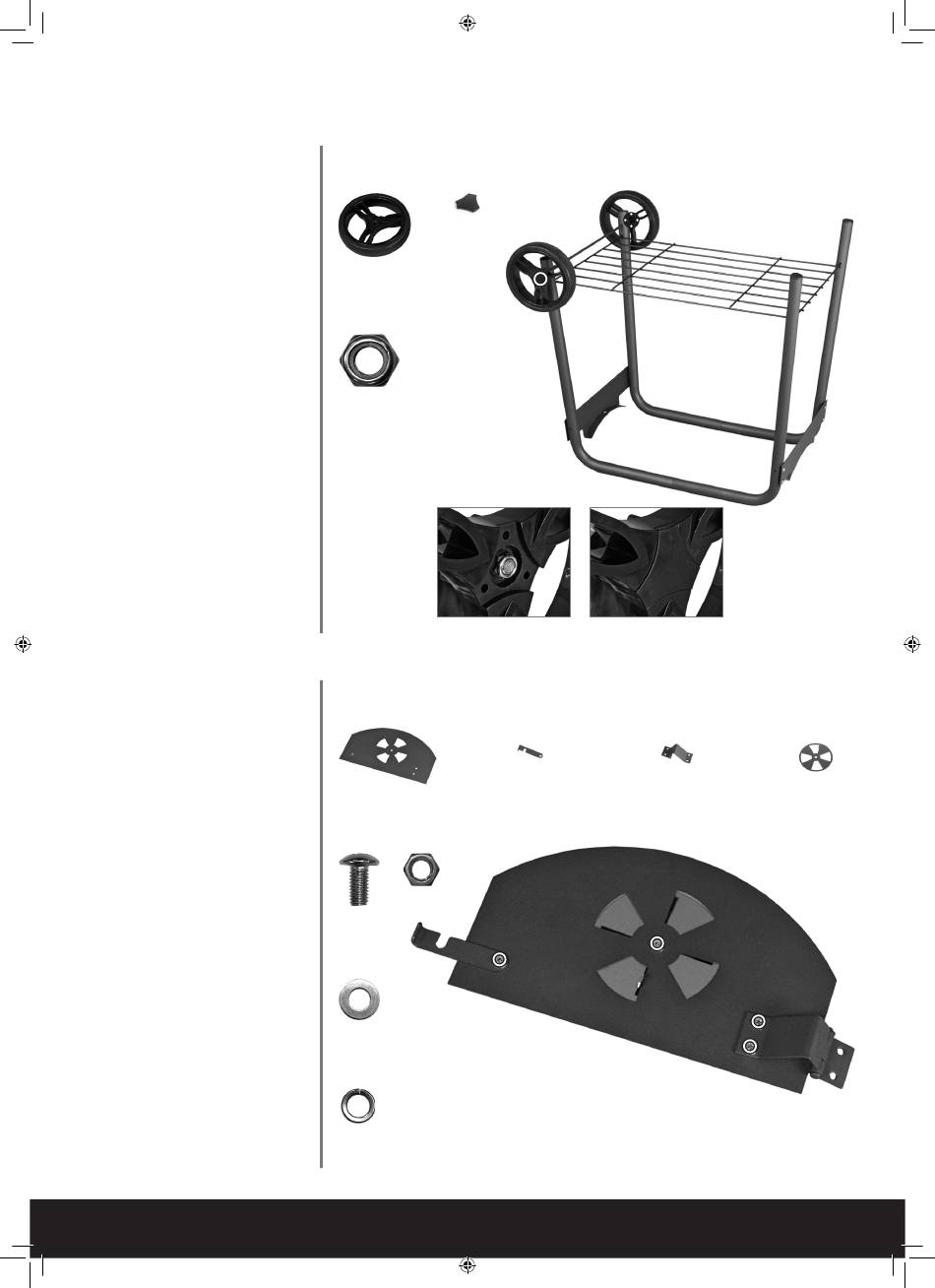

Roue 2x
Cache-roue 2x
Écrou autobloquant M8 2x
Fixer les deux roues sur l'essieu de
roue en utilisant 2 écrous autoblo-
quants M8.
Serrer les écrous autobloquants
jusqu'à ce qu'ils soient au niveau de
l'essieu.
Fixer ensuite les couvercles de
roues sur les roues.
L'assemblage du chariot est ter-
miné, le mettre en position verticale
et de côté.
Porte de cendrier 1x
Verrou de porte de cendrier 1x
Charnière de porte du cendrier 1x
Ventilation 1x
Vis M5x10 4x
Rondelle M5 4x
Rondelle expansible M5 4x
Écrou M5 4x
Fixer la porte du cendrier, le verrou
de porte du cendrier, la charnière
de porte du cendrier et la ventilation
comme illustré en utilisant les 4 vis
M5x10, 4 rondelles M5, 4 rondelles
élastiques M5 et 4 écrous M5.
L'assemblage de la porte de cendrier
est terminé, la mettre de côté.
30 | FRANÇAIS
5
2x
2x
Roue
Cache-roue
2x
M 8
6
1x
Porte de cendrier
4x
4x
M5x10
M 5
4x
M 5
4x
M 5
1x
Verrou de porte de
Charnière de porte de
cendrier
1x
1x
Ventilation
cendrier
