Tenneker TC-Barrel II Manuel De L'utilisateur page 13

Grillwagengruppe 1x
Feuerkammer 1x
Schraube M6x12 6x
Unterlegscheibe M 6 2x
Mutter M6 2x

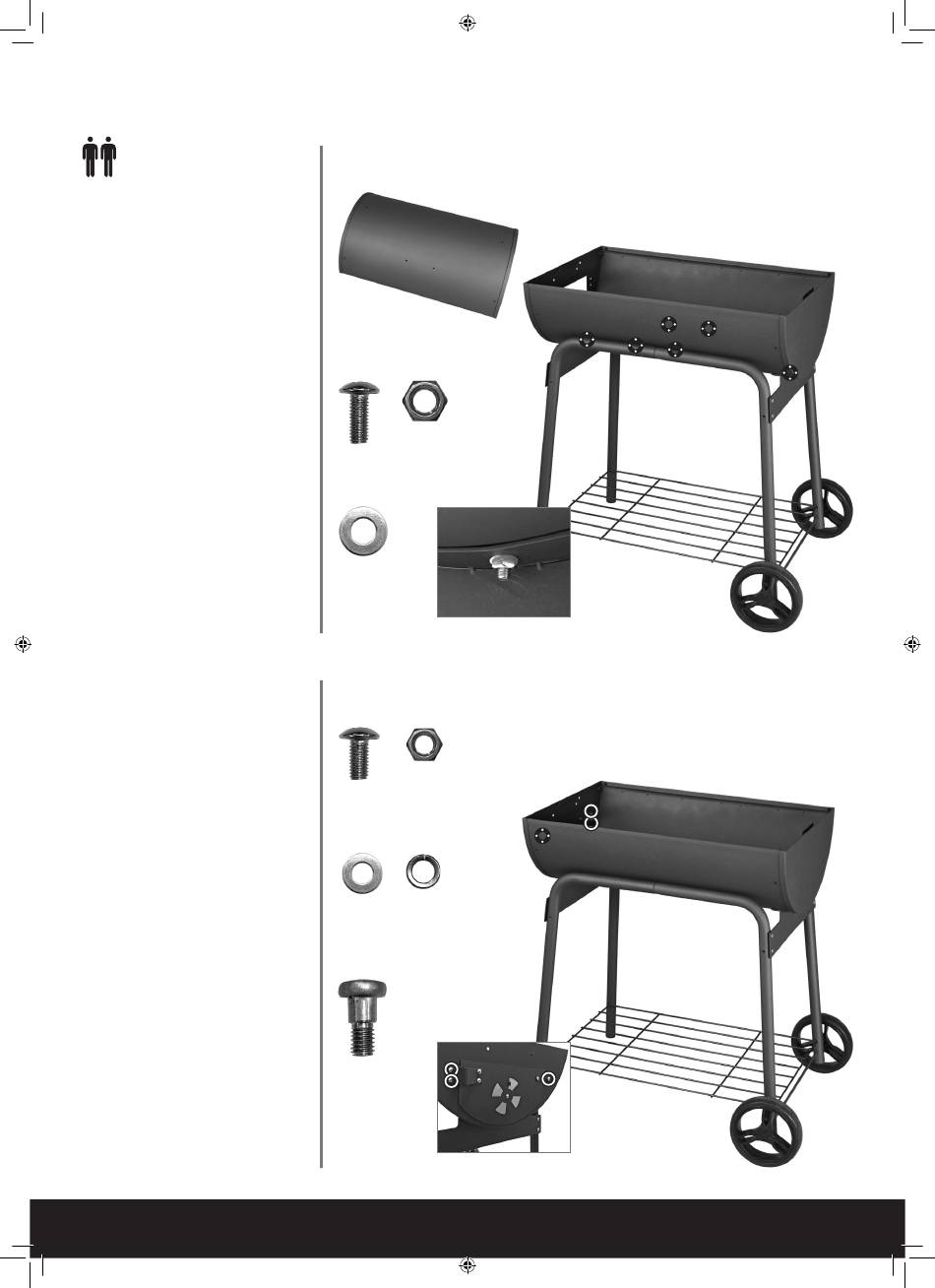

Die Feuerkammer mit Hilfe der
4 Schrauben M6x12 an die Nietmut-
tern der Stützbeine montieren.
Die Feuerkammer mit Hilfe der
2 Schrauben M6x12, 2 Unterleg-
scheiben M6 und 2 Muttern M6 an
die Stützbeinbügel montieren.
Ascheklappengruppe 1x
Schraube M6x15 1x
Schraube M5x10 2x
Unterlegscheibe M5 2x
Federscheibe M5 2x
Mutter M5 2x
Die Ascheklappengruppe mit Hilfe
der 2 Schrauben M5x10, 2 Unterleg-
scheiben M5, 2 Federscheiben M5
und 2 Muttern M5 von außen an die
Feuerkammer montieren.
Die Schraube M6x15 so in die Feu-
erkammer einschrauben, dass der
Ascheklappenriegel darin einge-
hängt werden kann.
7
1x
Feuerkammer
6x 2x
M6x12 M6
2x
M6
8
2x 2x
M5x10 M5
2x 2x
M5 M5
1x
M6x15
DEUTSCH | 13
