Montage
!
compact; vertical
Fluide montant
DO6xxxx-CM...
P01-DO61Wxxx-11-00-00-xx-001
Fluide descendant
DO6xxxx-CP...
P01-DO61Wxxx-11-00-00-xx-002
12
3.4

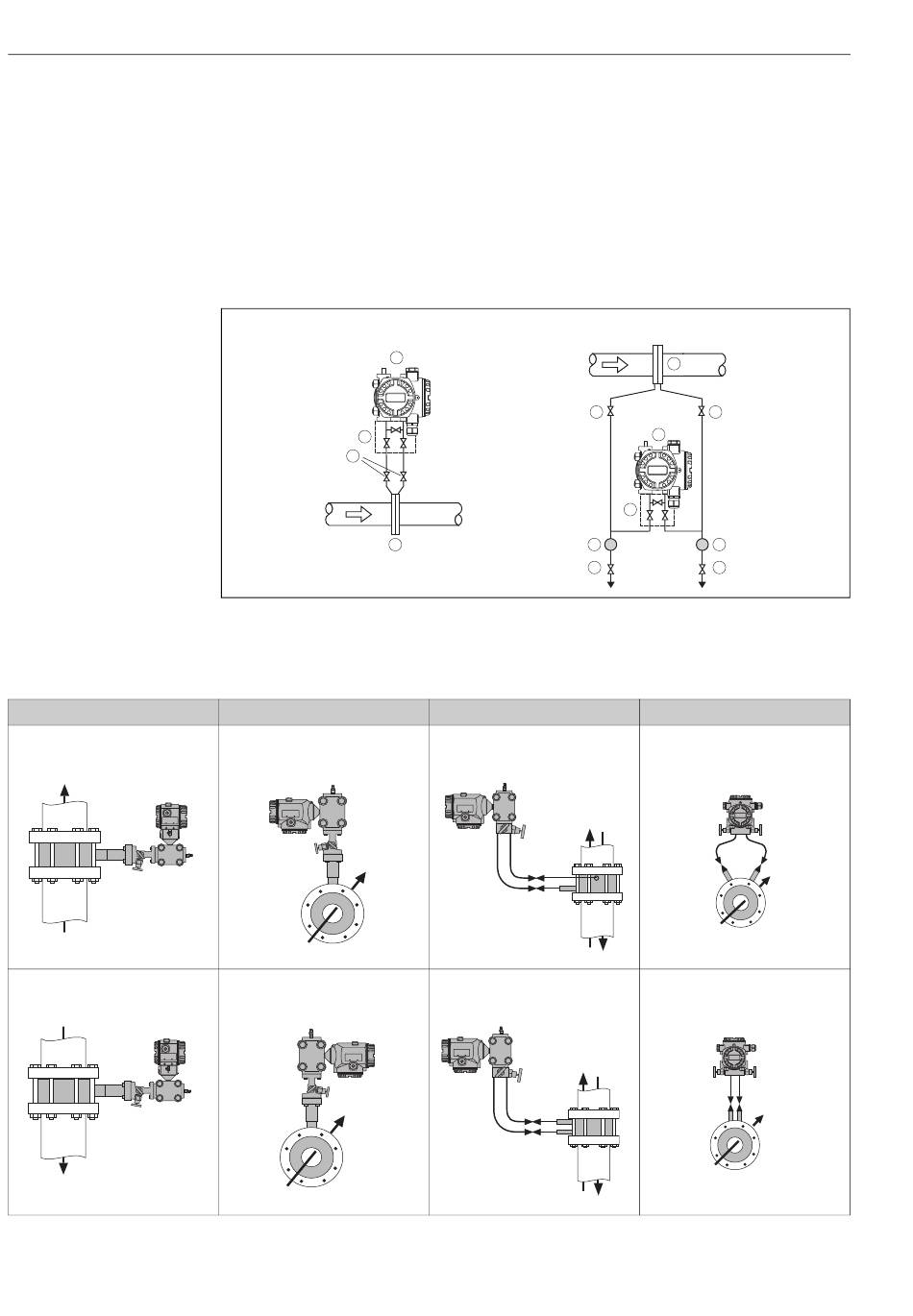

Implantation lors de la mesure de gaz
Lors d'une mesure de débit de gaz, il faut monter le transmetteur toujours au dessus de la conduite.
Grâce à ce montage les éventuels condensats s'écoulent toujours dans la conduite de process. Toutes
les prises de pression doivent être posées à partir du transmetteur avec une pente descendante d'au
moins 1:15 par rapport au process. De cette manière on garantit que la condensation s'écoule dans
la conduite sans fausser la mesure.
Remarque !
Lors de la mesure de gaz humides il est judicieux de monter des pots de purge (5) et des vannes de
purge (6) pour pouvoir évacuer la condensation.
A
3
2
+
1
A : montage préférentiel; B : montage alternatif (si montage en amont du tube impossible)
1 : plaque à orifice (diaphragme); 2 : vannes d'isolement; 3 : manifold 3 voies; 4 : transmetteur de pression différentielle
Deltabar; 5 : pot de purge; 6 : vannes de purge
compact; horizontal
Montage à gauche
DO6xxxx-CB...
P01-DO61Wxxx-11-00-00-xx-007
Montage à droite
DO6xxxx-CC...
P01-DO61Wxxx-11-00-00-xx-008
Deltatop DO61W, DO62C, DO63C, DO64P, DO65F
4
–
séparé; vertical
Angle des prises d'impulsion 90°
DO6xxxx-BT...
P01-DO61Wxxx-11-00-00-xx-013
Angle des prises d'impulsion 0°
DO6xxxx-BS...
P01-DO61Wxxx-11-00-00-xx-014
B
1
2
2
4
3
–
+
5
5
6
6
P01-DOxxxxxx-11-xx-xx-xx-012
séparé, horizontal
Angle des prises d'mpulsion selon DIN
DO6xxxx-BF...
P01-DO61Wxxx-11-00-00-xx-019
Angle des prises d'impulsion 0°
DO6xxxx-BE...
P01-DO61Wxxx-11-00-00-xx-020
