Levelflex M FMP40
Conditions de référence

Ecart de mesure

Endress+Hauser
Précision de mesure
• Température = +20 °C ±5 °C
• Pression = 1013 mbar abs. ±20 mbar
• Humidité de l'air = 65 % ±20 %
• Facteur de réflexion ≥ 0,8 (surface de l'eau pour la sonde coaxiale, plaque métallique pour les sondes à tige
et à câble avec min. 1 m ∅)
• Bride pour les sondes à tige ou à câble ≥ 30 cm ∅
• Distance des obstacles ≥ 1 m
• Pour la mesure d'interface :
– Sonde coaxiale
– CD du produit inférieur = 80 (eau)
– CD du produit supérieur = 2 (pétrole)
Données typiques sous conditions de référence : DIN EN 61298-2, pourcentage de l'étendue de mesure.
Sortie : numérique
Somme de la non-linéarité, la Niveau (Variante d'électronique niveau et interface) :
non-répétabilité et l'hystérésis – Gamme de mesure jusqu'à 10 m : ±3 mm
– Gamme de mesure > 10 m : ±0,03 %
Pour des sondes à câbles revêtues PA :
– Gamme de mesure jusqu'à 5 m : ±5 mm
– Gamme de mesure > 5 m : ±0,1 %
Interface (uniquement variante d'électronique "K" mesure
d'interface) :
– Gamme de mesure jusqu'à 10 m : ±10 mm
Offset / point zéro ±4 mm
Si les conditions de référence ne sont pas remplies, l'offset/point zéro, provenant des conditions de montage,
peut aller jusqu'à ±12 mm pour les sondes à tige ou à câble. Cet offset/point zéro supplémentaire peut être
compensé en entrant une correction (fonction "Correction niveau" (057)) lors de la mise en service.

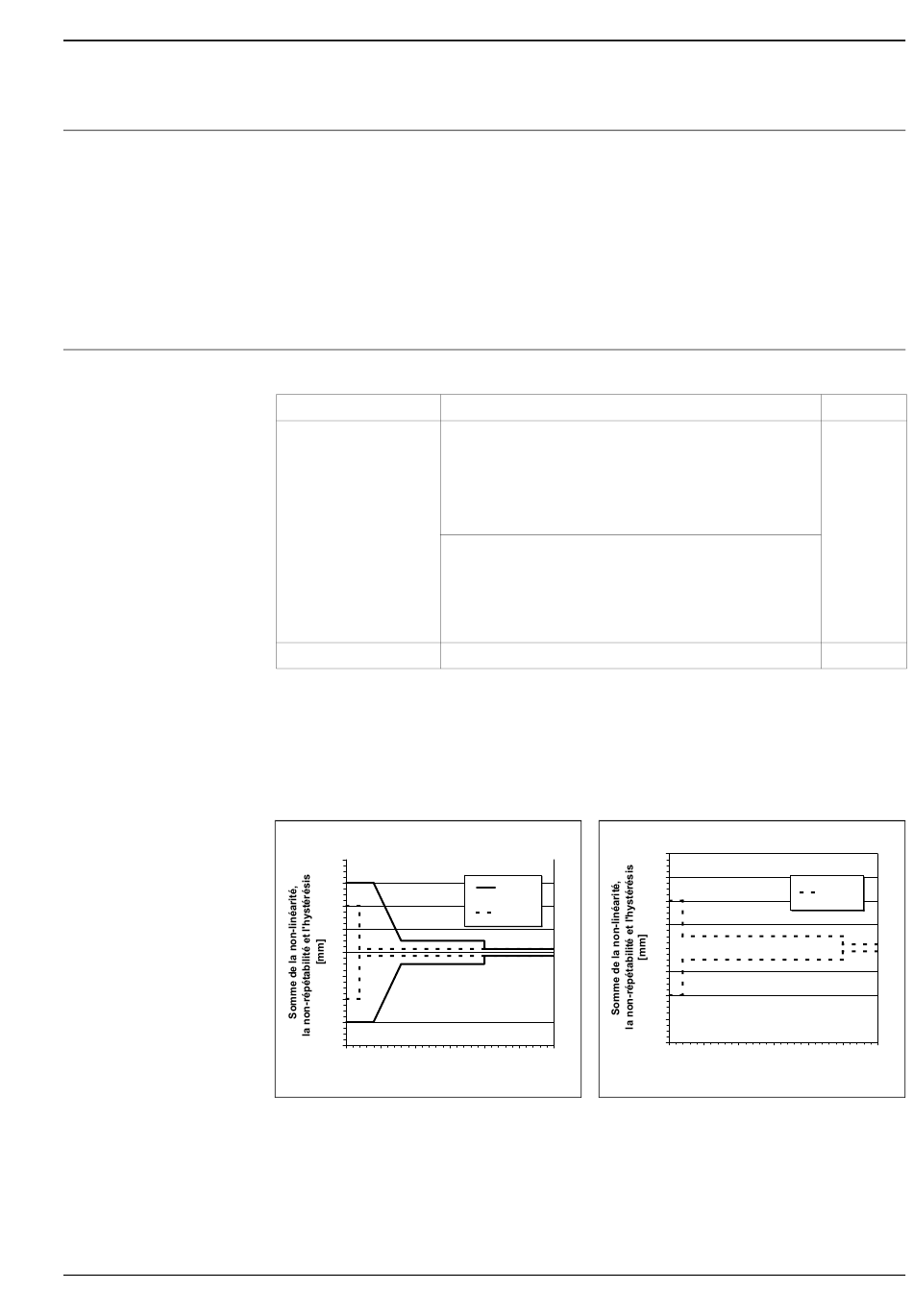

A proximité de l'extrémité inférieure, on trouve l'écart de mesure suivant pour la mesure de niveau
(variante d'électronique niveau et interface) :
Sonde à tige et sonde coaxiale
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Distance de l'extrémité de la sonde [mm]
Si pour les sondes à câble le coefficient diélectrique est inférieur à 7, la mesure est impossible dans la zone du
contrepoids (0 à 250 mm de l'extrémité de la sonde ; distance de blocage inférieure).
Si l'épaisseur de l'interface est < 60 mm, l'interface ne peut plus être
différenciée du niveau total, si bien que les deux signaux de sortie
sont identiques.
CD = 2
CD > 7
200 250 300
L00-FMP4xxxx-05-00-00-de-001
Sonde à câble
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150 200
Distance de l'extrémité de la sonde [mm]
L00-FMP4xxxx-05-00-00-de-002
analogique
±0,06 %
±0,03 %
CD > 7
250 300
19
