FUNCIONAMIENTO - SEÑALACIONES
ES

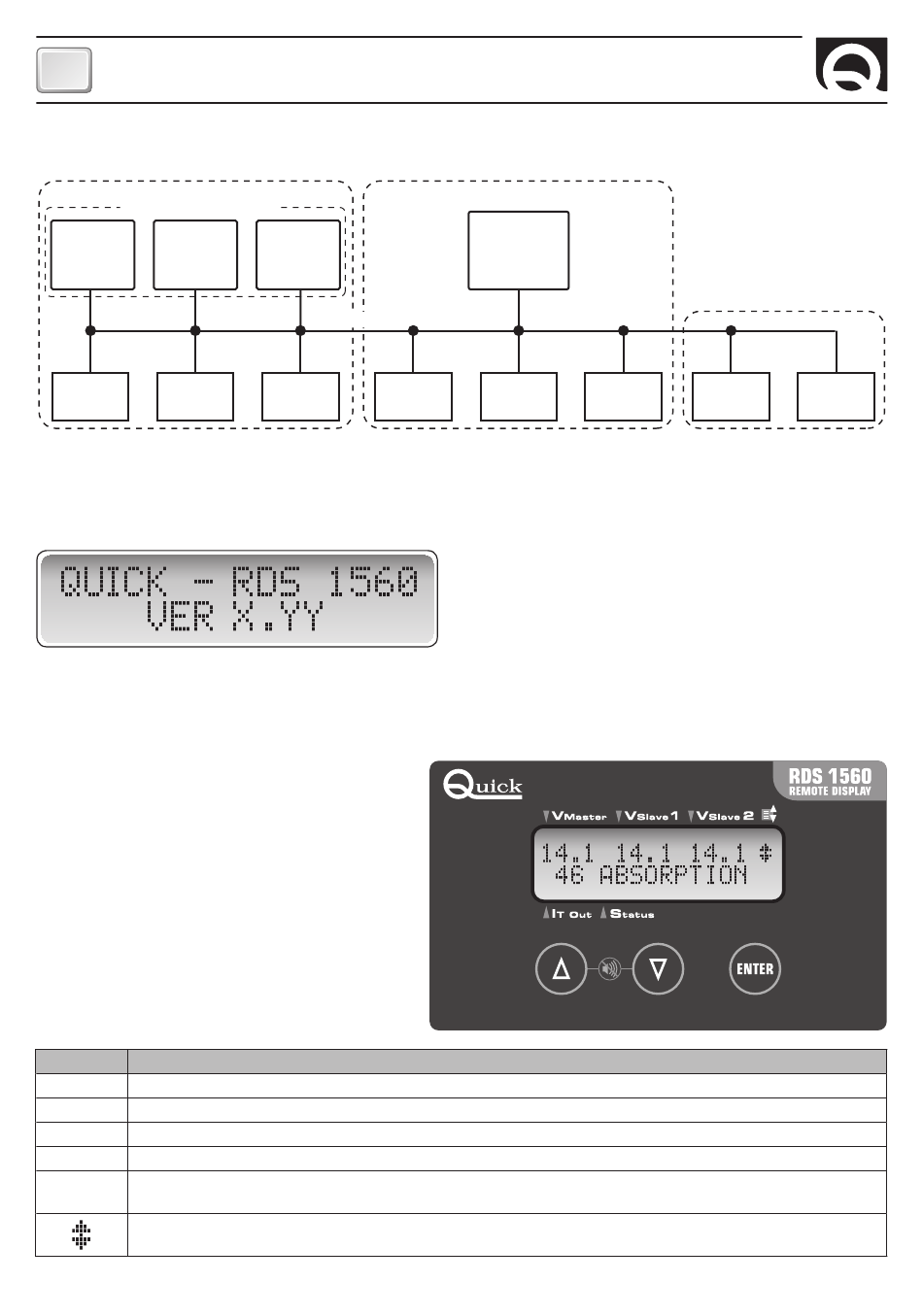

En seguida se muestra un diagrama que muestra un ejemplo de una posible red:
GRUPO
UNIDAD EN PARALELO
SBC 1100 SBC 1100
NRG FR NRG FR
(PRIORIDAD 1) (PRIORIDAD 2)
RDS 1521 KTB4
Para la configuraciòn del cargador de baterías, referirse al manual del usuario del cargador de baterías serie SBC NRG conectado.
FUNCIONAMIENTO DEL INSTRUMENTO
Después de haber conectado la alimentación al instrumento, el display visualizarà por 2 segundos el siguiente tablero:
Donde X.YY es la versión actual del software.
Transcurridos 2 segundos, el instrumento visualizarà las informaciones que pertenecen al cargador de baterías.
Ejemplo con SBC 700 NRG FR:
El panel de control está compuesto por un visor
LCD alfanumérico y tres teclas UP-DOWN-ENTER.
Por medio de estas teclas se puede recorrer el
menú del sistema, alterar los parámetros y con-
firmar las selecciones.
Manteniendo pulsados a la vez durante un corto
p
período los botones
puede acallar la señal acústica (se activa) cuan-
do existen mensajes de advertencia o errores en
el reset manual.
CAMPO DESCRIPCIÓN
MASTER Tensión salida MASTER.
SLAVE 1 Tensión salida SLAVE 1.
SLAVE 2 Tensión salida SLAVE 2.
IT OUT Corriente total distribuida por el cargador de baterías.
Indicación del estado del sistema
STATUS *
(estado de carga, estado genético, mensajes de advertencia o problemas con el reset automático).
Este símbolo indica la presencia de más mensajes en el campo Status.
* Para la descripción de los mensajes consulte el manual de los cargadores de batería de la serie NRG.
48
A
SBC 1100
NRG FR
(PRIORIDAD 3)
RED CAN
RDS 1560 RDS 1521
q
y (UP y DOWN) se
B
GRUPO
SBC 750
NRG FR
KTB4 RDS 1560
U
GRUPO
TERMINAL
INTERFAZ
GSM LCD
RDS 1560 - REV001A
