INSTALLAZIONE
IT

COLLEGAMENTO ELETTRICO

Lo strumento risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per
non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze.
Per questo motivo i cavi dello strumento devono essere distanti almeno:
• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).
• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.
Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo allo strumento:
• Alimentare lo strumento solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti elettrici.
• Inserire un interruttore per accendere e spegnere l'apparecchio.
• Inserire un fusibile rapido da 100 mA sulla linea di alimentazione dello strumento.
• Utilizzare come collegamento dell'interfaccia dati (segnali CANH e CANL) il cavo in dotazione o una patchcord UTP
CAT5.
• La lunghezza massima totale del cavo dati deve essere non superiore a 100 metri.
Sul retro dello strumento è presente una morsettiera per I collegamenti all'alimentazione e due prese RJ45 per il collega-
mento al caricabatterie e al terminatore:
SEGNALE DESCRIZIONE
+ Positivo alimentazione strumento
Negativo alimentazione strumento
-
CAN 1 Presa RJ45
CAN 2 Presa RJ45

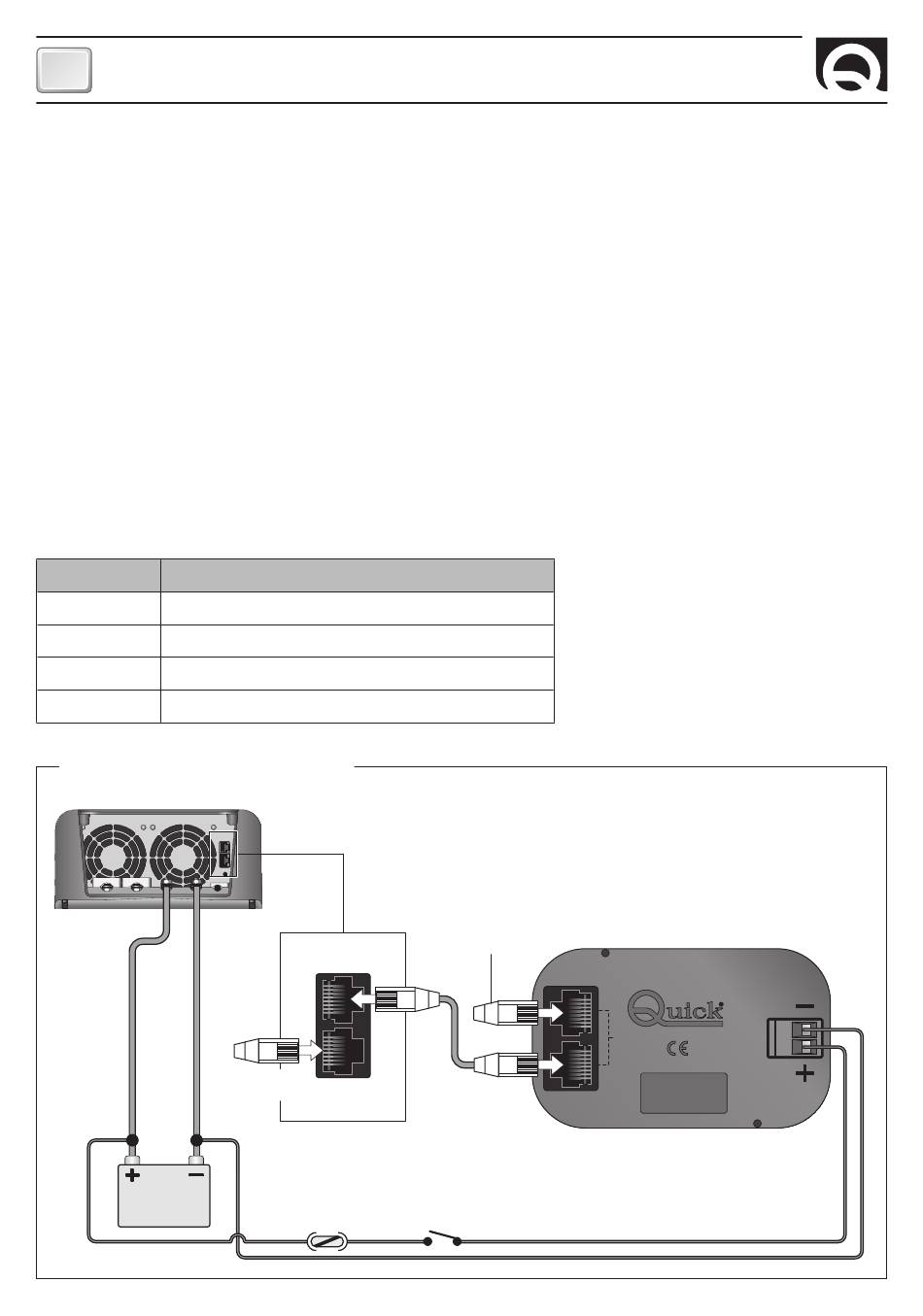

SCHEMA DI COLLEGAMENTO FIG.1
SBC NRG
CONNETTORE
TERMINAZIONE
BATTERIA
12V / 24V
6
CAN IN
CAN OUT
CAN IN
CAN OUT
FUSIBILE INTERRUTTORE
CONNETTORE
TERMINAZIONE
CAN
RDS 1560
