INSTALACIÓN
ES
CONEXIÓN ELÉCTRICA
El instrumento responde a el estándar EMC (compatibilidad electromagnética) pero se exige una correcta instalación
para no comprometer las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo el instrumento tiene que estar lejos por lo menos:
• 1 m de cables que transportan señales de radio (excluido de radio-transmisor SSB).
• 2 m de cables que transportan señales radio de radio-transmisor SSB.
Seguir las reglas que están en seguida para la realizar la instalación eléctrica relacionada con el instrumento:
• Alimentar el instrumento solo después de haber realizado y verificado la exactitud de todas
las conexiones eléctricas.
• Montar un interruptor para prender y apagar el aparato.
• Montar un fusible rápido de 100 mA en la linea de alimentación del instrumento.
• Utilizar como conexión de la interfaz de datos (señales CANH y CANL) el cable en dotación o un cable de conexión UTP
CAT5.
• La longitud máxima del cable no tiene que ser mayor de 100 metros.
En la parte posterior del instrumento se encuentra un bornero para las conexiones con la alimentación y dos tomas
RJ45 para las conexiones con los cargadores de batería y con el terminador:
SEÑAL
DESCRIPCIÓN
+
Positivo alimentación instrumento
Negativo alimentación instrumento
-
CAN 1
Toma RJ45
CAN 2
Toma RJ45

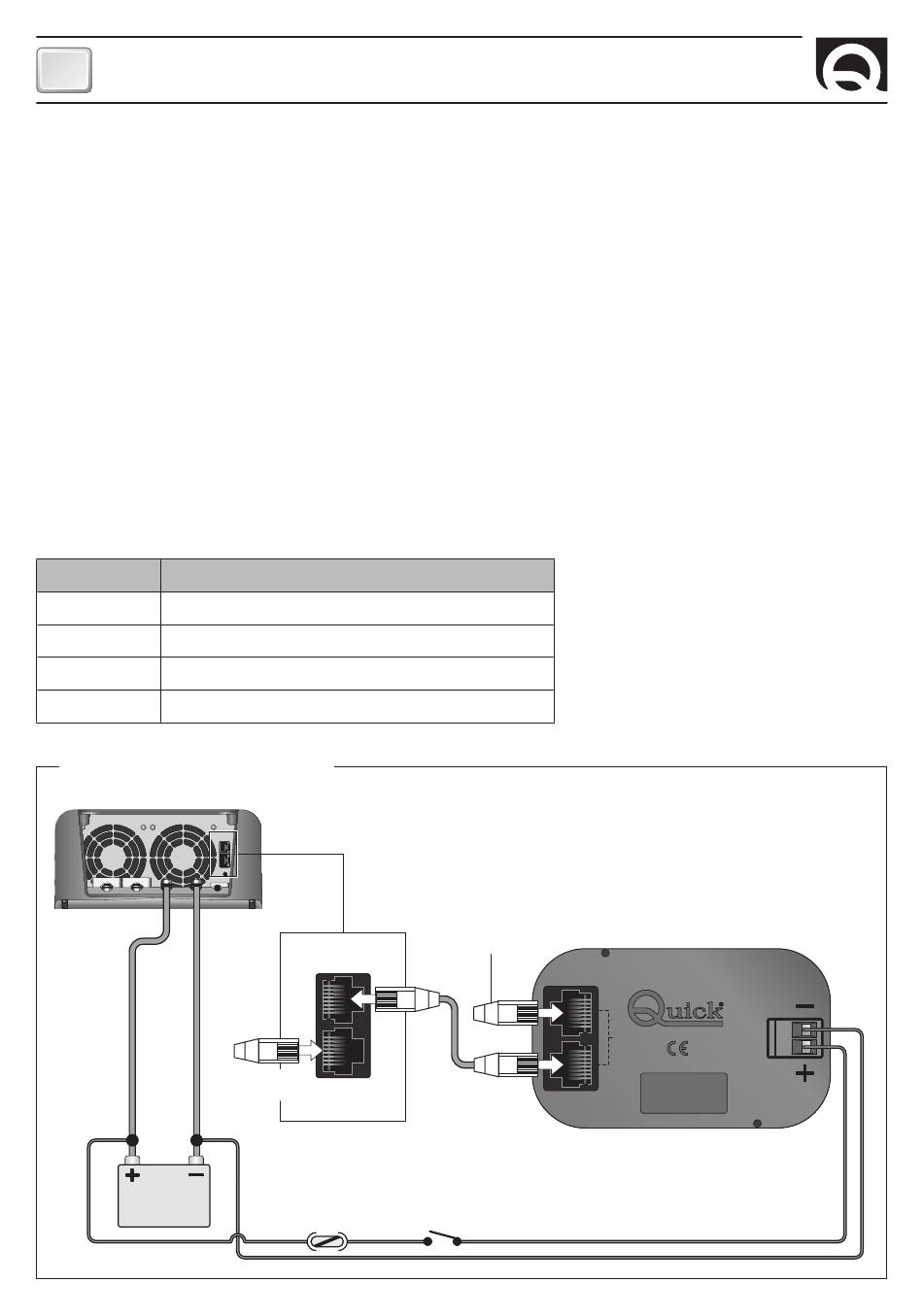

ESQUEMA DE CONEXIÓN FIG.1
SBC NRG
CONECTOR
TERMINACIÓN
BATERÍA
12V / 24V
46
CAN IN
CAN OUT
CAN IN
CAN OUT
FUSIBLE
CONECTOR
TERMINACIÓN
INTERRUPTOR
RDS 1560
CAN
RDS 1560 - REV001A
