BETRIEB - MELDUNGEN
DE

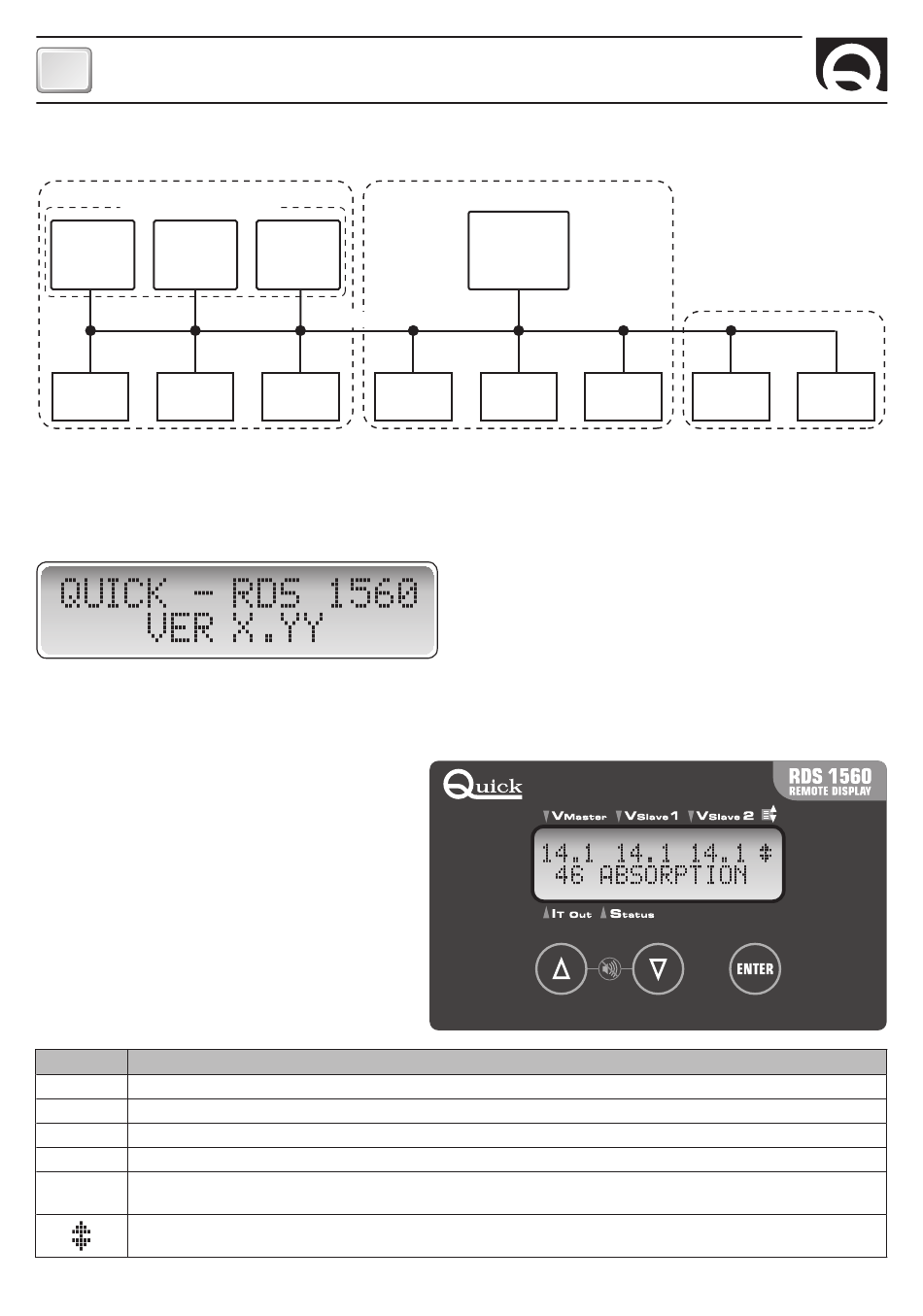

Im Folgenden wird ein mögliches Schema für ein CAN-Kommunikationsnetz dargestellt:
GRUPPE
PARALLEL-EINHEIT
SBC 1100 SBC 1100
NRG FR NRG FR
(PRIORITÄT 1) (PRIORITÄT 2)
RDS 1521 KTB4
Zur Konfiguration des Batterieladegerätes, siehe Gebrauchsanleitung des angeschlossenen Batterieladegerätes SBC NRG.
GERÄTEBETRIEB
Nachdem der Stromanschluss vom Gerät durchgeführt worden ist, wird folgendes Fenster 2 Sekunden lang auf dem
Display angezeigt:
Wobei X.YY die aktuelle Softwareversion angibt.
Nach Ablauf von 2 Sekunden zeigt das Instrument die Informationen zur Batterieladung an.
Beispiel mit SBC 700 NRG FR:
Die Bedientafel besteht aus einem alphanume-
rischen LCD-Display und 3 Tasten UP-DOWN-ENTER.
Diese Tasten ermöglichen es, sich im System-
Menü zu bewegen, Parameter zu ändern und eine
Auswahl zu bestätigen.
p
Werden die Tasten
gleichzeitig eine Sekunde lang gedrückt, kann der
Akustikmelder bei Warn- oder Fehlermeldungen
mit manuellem Reset stummgeschaltet werden.
BESCHREIBUNG
FELD
MASTER Ausgangsspannung MASTER.
SLAVE 1 Ausgangsspannung SLAVE 1.
SLAVE 2 Ausgangsspannung SLAVE 2.
IT OUT Insgesamt vom Batterieladegerät ausgegebener Strom.
Anzeige des Systemzustands
STATUS *
(Ladezustand, Normalzustand, Warnhinweise oder Probleme mit dem automatischen Reset).
Dieses Symbol zeigt das Vorhandensein mehrerer Meldungen im Camo-Zustand an.
* Eine Erläuterung der Meldungen kann dem Handbuch des Ladegeräts Serie NRG entnommen werden.
38
A
SBC 1100
NRG FR
(PRIORITÄT 3)
CAN-NETZ
RDS 1560 RDS 1521
q
und (UP und DOWN)
B
GRUPPE
SBC 750
NRG FR
KTB4 RDS 1560
U
GRUPPE
LED-
SCHNITTSTELLE
GSM KLEMME
