INSTALLATION
DE
STROMANSCHLUSS
Das Fernbedienungstafel entspricht den EMV-Standardvorgaben (elektromagnetische Verträglichkeit). Voraussetzung
dafür ist allerdings eine korrekte Installation, um die eigene Leistung sowie die der in der Nähe positionierten
Instrumente nicht zu beeinträchtigen.
Aus diesem Grund müssen die Kabel des Gerätes mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen.
Bei der Ausführung der Stromanlage des Gerätes müssen die nachfolgend beschriebenen Regeln eingehalten werden
• Das Gerät erst dann mit Strom versorgen, nachdem man die Richtigkeit aller elektrischen Anschlüsse überprüft hat.
• Einen Schalter einsetzen, um das Gerät ein- und auszuschalten.
• Eine flinke Sicherung mit 100 mA an der Zuleitung des Gerätes einsetzen.
• Für den Anschluss der Datenschnittstelle (Signale CANH und CANL) den mitgelieferten Kabel oder eine Patchkabel
UTP CAT5 verwenden.
• Die maximale Gesamtlänge des Datenkabels darf nicht mehr als 100 Meter betragen.
An der Rückseite des Instruments befinden sich eine Klemmleiste zum Anschluss an die Stromversorgung und zwei
RJ45-Buchsen zum Anschluss des Ladegeräts und des Abschlussverbinders:
SIGNAL

BESCHREIBUNG

+
Positiv Versorgung Gerät
Negativ Versorgung Gerät
-
CAN 1
Buchse RJ45
CAN 2
Buchse RJ45

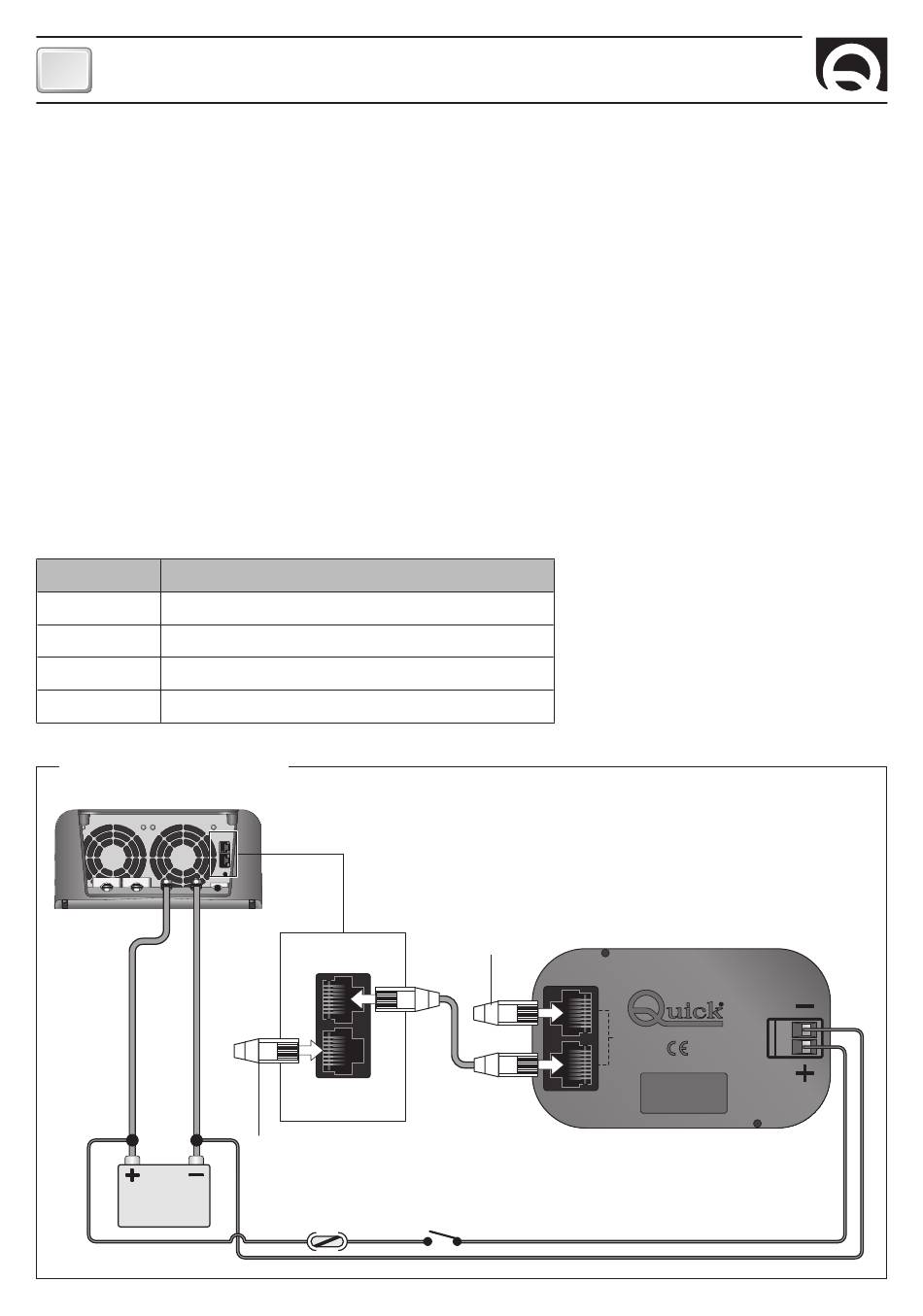

ANSCHLUSSPLAN ABB. 1
SBC NRG
BATTERIE
12V / 24V
36
CAN IN
CAN OUT
CAN IN
CAN OUT
ABSCHLUSSVERBINDER
SICHERUNG
ABSCHLUSSVERBINDER
SCHALTER
RDS 1560
CAN
RDS 1560 - REV001A
