CONNEXION AU PC
1 Eteignez le PC et le LightCorder. Connectez les deux extrémités du câble série au PC et au
LightCorder.
2 Allumez le LightCorder et le PC.
3 Consultez la rubrique "Installation du logiciel" ci-dessous.
Sortie DMX
Le LightCorder se connecte sur le réseau DMX comme un contrôleur standard. Le brochage des fiches XLR est
le suivant : 1 - blindage, 2 - point froid (-), 3 - point chaud (+).
Connectez la sortie DMX du LightCorder à l'entrée DMX du premier projecteur ou, sur une installation
terminée, déconnectez le câble DMX du contrôleur et branchez-le sur l'embase de sortie DMX du LightCorder.
Entrée DMX
Pour lire et enregistrer des données, connectez la sortie du contrôleur ou de tout autre système de transmission
sur l'entrée DMX du LightCorder. Le LightCorder est un système sériel : le signal transite de l'entrée DMX vers
la sortie DMX.
L'entrée DMX fournit une terminaison de 120 Ohms.
MIDI
L'embase MIDI 5 broches n'est pas utilisée.
I
NSTALLATION DU CONTROLEUR
Le LightCorder peut être installé dans une baie 19'', sur un mur ou sur une surface plane. Les dimensions
nécessaires sont détaillées sur la première page de ce manuel.
Le LightCorder peut également est utilisé comme périphérique portable et posé sur n'importe quelle surface
plate. Deux pieds escamotables situés sur le panneau arrière permettent de l'incliner pour améliorer l'accès au
panneau avant.
LightCorder
TXD 2
3
7
4
5
6
Mode Avancé - Advanced Mode

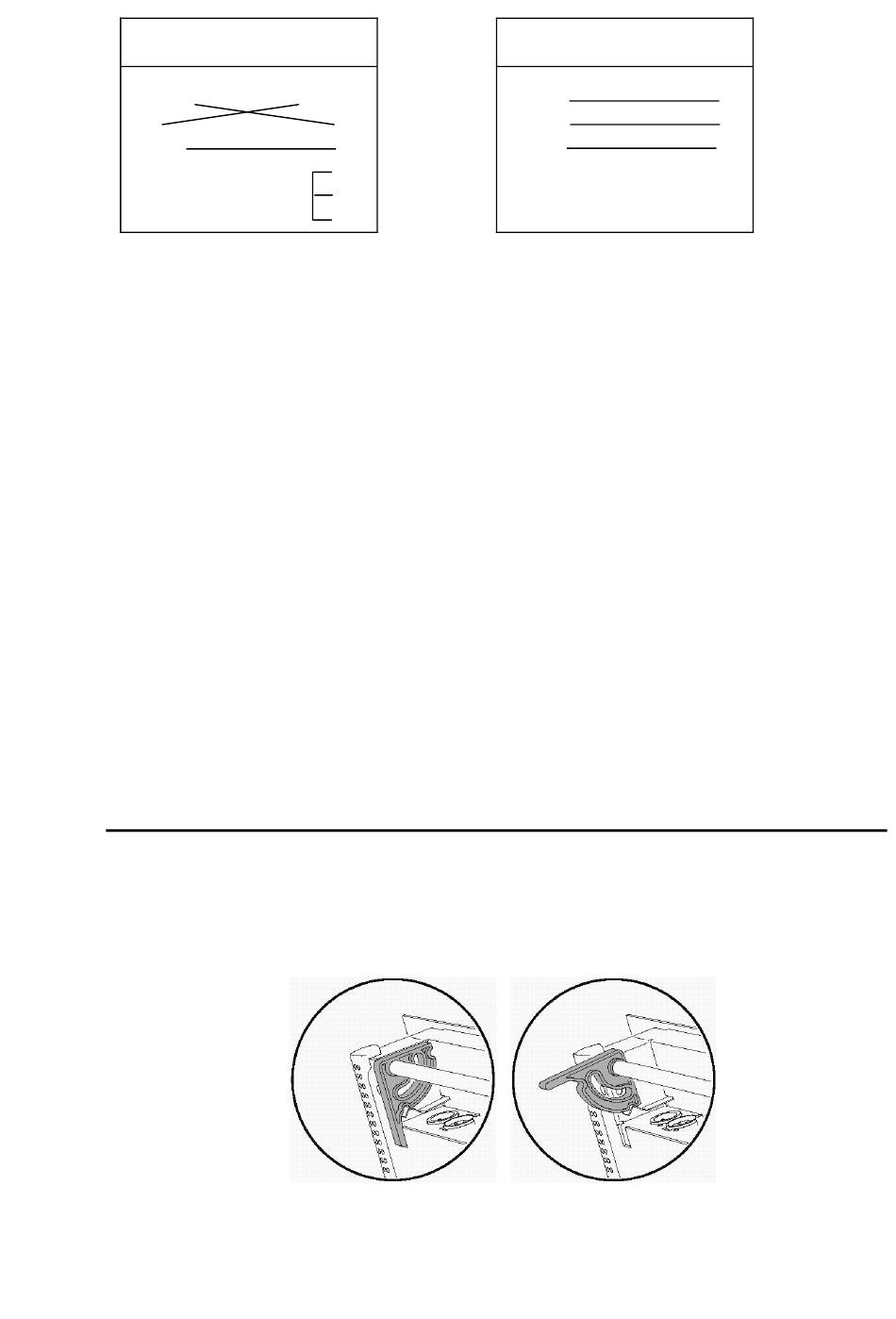

Câble série DB 9/DB 9
9 br. mâle 25 br. femelle
2 RXD
3 TXD
5 SG
2
3
5
7
