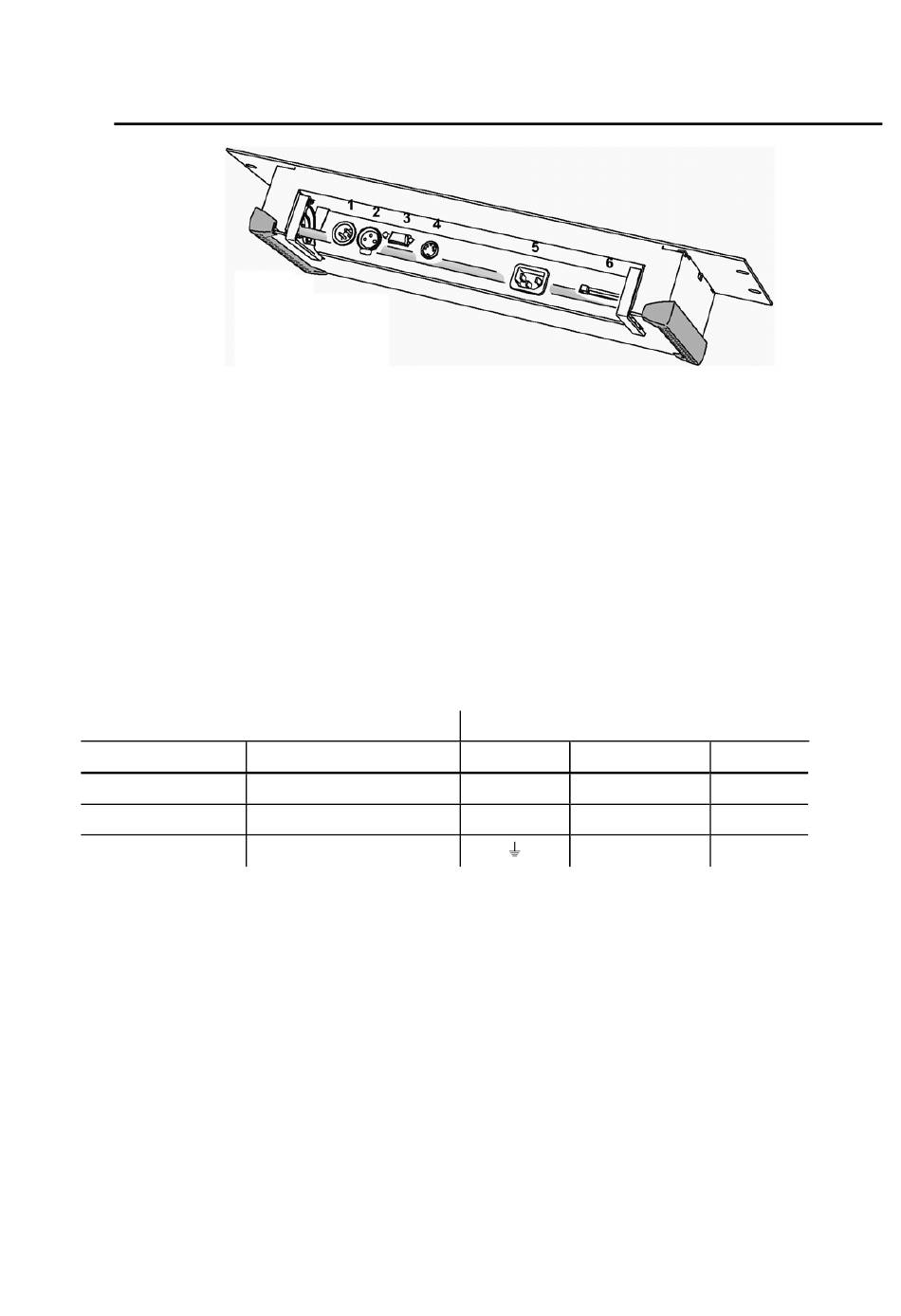

1 : Entrée DMX; 2 : Sortie DMX; 3 : Port RS 232; 4 : Port MIDI; 5 : Embase d'alimentation;
Alimentation
Attention ! Pour une utilisation en toute sécurité, le contrôleur doit être relié à la terre.
Le LightCorder peut être connecté à n'importe quelle alimentation alternative normalisée en 50 ou 60 Hz dont la
tension est comprise entre 90 et 250 V et protégée par un disjoncteur magnéto-thermique ou un fusible et un
disjoncteur différentiel. Le câble doit être équipé d'une fiche correspondant aux normes en vigueur pour les
installation électriques. Consultez un électricien en cas de doute sur son raccordement.
1 En suivant les instructions du fabricant de la fiche, raccordez le fil Jaune/Vert à la broche de
terre, le fil Marron à la broche de phase et le fil Bleu à la broche de neutre. Le tableau ci-
dessous donne les symboles et couleurs d'identification usuels des contacts d'une fiche de
courant.
Fil
Marron
Bleu
Vert/Jaune
2 Raccordez la fiche de courant à votre installation électrique et la fiche IEC dans l'embase
secteur du MP-2.
RS-232
Certaines fonctions nécessitent la connexion du LightCorder à un PC utilisant Windows 95/98/ME/2000.
Le LightCorder doit être raccordé sur un port série (ou COM) avec le câble 9 broches fourni.
Le tableau de gauche ci-dessous vous permettra de fabriquer un adaptateur DB 25/DB 9 en cas de besoin. Le
tableau de droite donne le brochage du câble fourni.
6
Connexions
Broche
Phase
Neutre
Terre
Tableau 1 : connexions de la fiche d'alimentation
Mode Avancé - Advanced Mode
6 : Carte mémoire.
Marquages possibles
Typique
"L"
Jaune ou Cuivre
"N"
" "
US
UK
Rouge
Argent
Noir
Vert
Vert
LightCorder
